Siemens SIMATIC NET 6GK1503-2CA00 PROFIBUS OLM/P11 V4.0
Valmistaja: Siemens
Tila: Uusi
Toimitusaika: Varastossa
Alkuperämaa: Saksa
Takuu: 12 kuukautta
Sähköposti: [email protected]
whatsApp: +86-18150117685
- Yleiskatsaus
- Suosituimmat mallit
- Suositellut tuotteet
Yleiskatsaus
- Vahvista verkon tiedonsiirtonopeus ja yksikanavainen RS485-topologia.
- Vahvista POF-kuitutyypin, BFOC-päätteen ja kokonaismainen optinen vaimennus.
- Tarkista molemmat virransyöttöliitännät, signaalointikosketin ja mittauslähtökytkentä ennen käyttöönottoa.

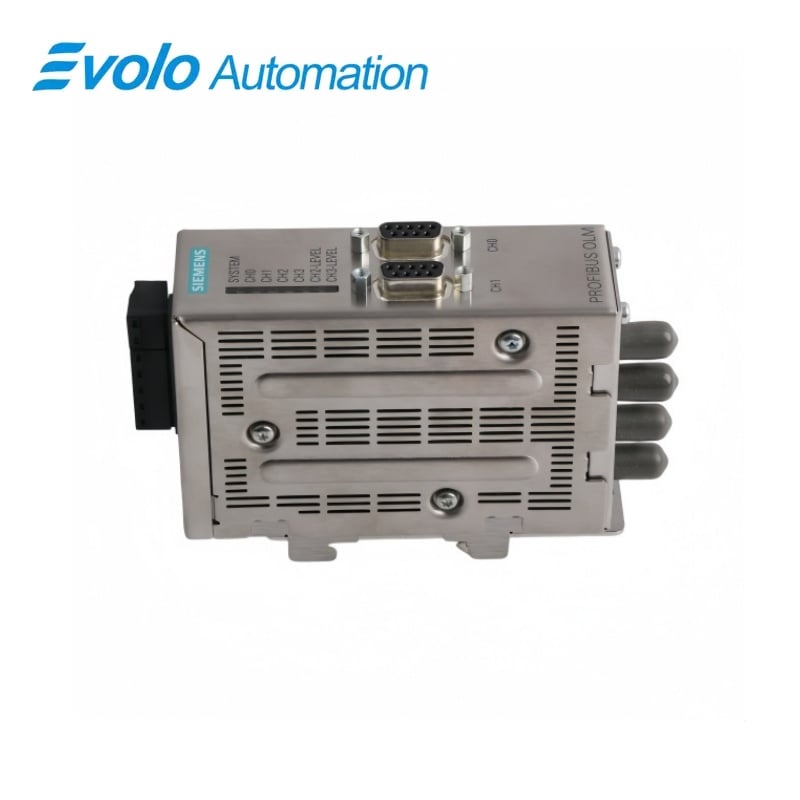

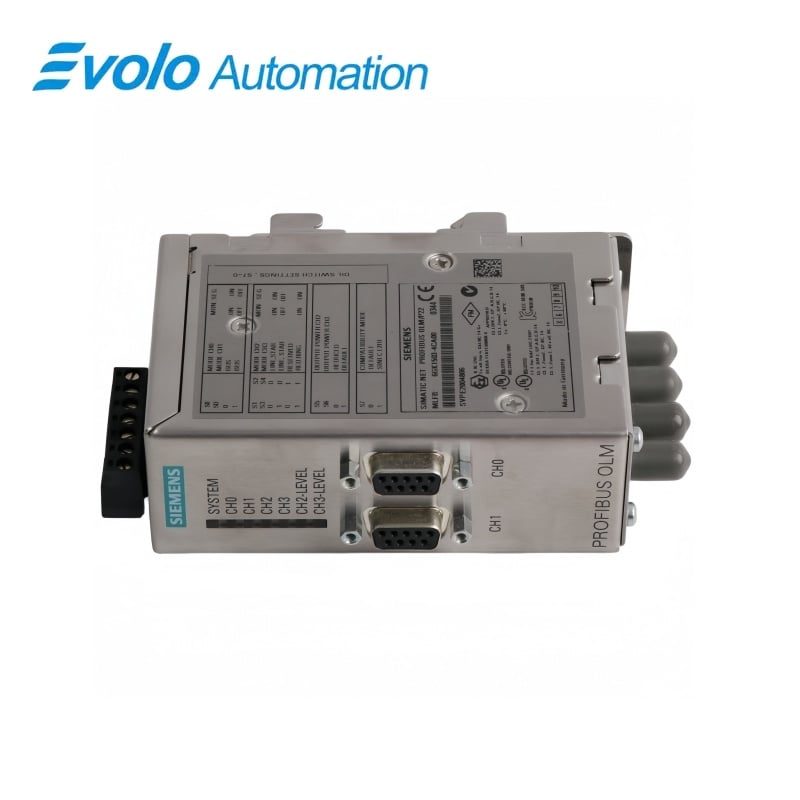

6GK1503-2CA00 PROFIBUS OLM/P11 V4.0 optinen linkkimoduuli
PROFIBUS OLM/P11 V4.0 yhden RS485-segmentin muuntamiseen muovikuituoptiseksi linkiksi.
Katsaus
| Merkki | Siemens |
|---|---|
| Malli | 6GK1503-2CA00 |
| Tuotetyyppi | PROFIBUS OLM/P11 V4.0 optinen linkkimoduuli |
| Ydinominaisuus | Yhdistää sähköisen PROFIBUS RS485-segmentin muovikuituoptiseen segmenttiin |
| Sovellus / Yhteensopivat sarjat | PROFIBUS DP - ja PROFIBUS PA -optiset verkot käyttäen POF-kuitua |
PROFIBUS-liitäntä
Yksi 9-napainen Sub-D RS485-liitäntä
Optinen kanava
Yksi POF-liitäntä kahdella BFOC-pistokkeella
Diagnostiikka
Signaalointikytkin ja mittausulostulo
Tuotteen yleiskatsaus
Siemens 6GK1503-2CA00 on PROFIBUS OLM/P11 V4.0 -optinen linkkimoduuli, joka kytkentää sähköisen RS485-kanavan muovikuituisen optisen kanavan kanssa.
Se tukee PROFIBUS-data-nopeuksia 9,6 kbit/s:stä 12 Mbit/s:iin sekä PROFIBUS PA -linkkien käyttämää 45,45 kbit/s:n nopeutta.
Signaalointikytkin ja mittausulostulo tukivat huoltoa, kun taas varavoiman syöttö auttaa säilyttämään verkon saatavuuden teollisuusasennuksissa.
Avaintoiminnot
Sähköisestä optiseen muunnos
Muuntaa PROFIBUS-liikennettä yhden RS485-kanavan ja yhden optisen POF-kanavan välillä.
Automaattinen datanopeuden tuki
Toimii dokumentoidulla PROFIBUS DP -alueella ja tukee 45,45 kbit/s:n nopeutta PROFIBUS PA:ssa.
Huoltosignaalointi
Tarjoaa rele-signaalointikosketuksen ja analogisen mittauslähtön optisten tason tarkistuksiin.
Viralliset tekniset tiedot
| Tuotetyyppi | PROFIBUS OLM/P11 V4.0 |
|---|---|
| PROFIBUS-tiedonsiirtonopeus | 9,6 kbit/s–12 Mbit/s |
| PROFIBUS PA -datan siirtonopeus | 45,45 kbit/s |
| Suurin verkkoyhteyksien määrä | 2 sähköistä/optista liitosta |
| Sähköverkkoliitos | 1 RS485-portti |
| Sähköliitin | 9-napainen Sub-D-liittimen sokki |
| Optisten liitäntöjen lukumäärä | 1 muovikuituliitäntä |
| Optinen yhdistin | 2 BFOC-liittimet |
| Mittauslähtö | 1 kaksinapainen pääteyhteys |
| Signaalikosketus | 1 releen signaalikontakti |
| Syöttöliitos | 5-napainen liittimetila, joka on jaettu signaalikontaktin kanssa |
| Vaihtoehtoinen syöttöliitäntä | 1 turvallisuusvirtaliitos |
| POF:n vaimennusbudjetti | 13 dB aallonpituudella 980/1000 µm ja 230 dB/km |
| Levitysviive | 6,5 bittiaikaa |
| Sisäsyötetty optinen teho | –5 dB suhteessa 1 mW: n POF: iin |
| Pakkausmitat | 176 × 144 × 50 mm |
| Nettopaino | 414 g |
Usein kysytyt kysymykset
Mihin PROFIBUS-välitystapoihin 6GK1503-2CA00 voidaan liittää?
Se kytkentää yhden sähköisen RS485-segmentin yhteen muovioptiseen kuitukanavaan, joka on päätetty BFOC-liittimillä.
Tukenko 6GK1503-2CA00 PROFIBUS PA -siirtonopeutta?
Moduuli tukee 45,45 kbit/s -nopeutta lisäksi standardiin PROFIBUS-nopeusalueeseen (9,6 kbit/s–12 Mbit/s).
Miten sähköverkko liitetään 6GK1503-2CA00:aan?
Käytä yhdeksännapaista Sub-D-pistoketta RS485 PROFIBUS-segmenttiin ja noudata bussin päättämissääntöjä.
Mikä optinen budjetti on saatavilla 6GK1503-2CA00:sta?
Dokumentoidun muovikuidun (POF) linkkibudjetin arvo on 13 dB 980/1000 µm:n muovikuidulle ilmoitetulla vaimennusarvolla.
Miten optista tasoa voidaan tarkistaa 6GK1503-2CA00:lla?
Käytä erityistä kaksinapaisesta mittausanturista noudattaen asennetun kuitukanavan huoltomenettelyä.
Voiko 6GK1503-2CA00 -laite käyttää varavoimakytkentöjä?
Erillinen varavoimasyöttö on saatavilla dokumentoidun liittimen kautta.
Mitä tulee tarkistaa ennen 6GK1503-2CA00 -laitteen vaihtoa?
Tarkista P11 V4.0 -versio, RS485-liitin, BFOC-kuitutyypin, optisen vaimennuksen ja virtalähteen kytkentä.
