Siemens SIMATIC ET 200X 6ES7141-1BF40-0XB0 BM 141 DI 8 ECOFAST DIAG
Valmistaja: Siemens
Tila: Uusi
Toimitusaika: Varastossa
Alkuperämaa: Saksa
Takuu: 12 kuukautta
Sähköposti: [email protected]
whatsApp: +86-18150117685
- Yleiskatsaus
- Suosituimmat mallit
- Suositellut tuotteet
Yleiskatsaus
- Käytä perusmoduulia ainoastaan hyväksytyssä SIMATIC ET 200X PROFIBUS -asemassa.
- Palauta kaikki kanavadiagnostiikat ja reunanherkät keskeytysasetukset.
- Sulje kaikki liittimet oikein säilyttääksesi vaaditun IP67-suojauksen.
SIEMENS · SIMATIC ET 200X

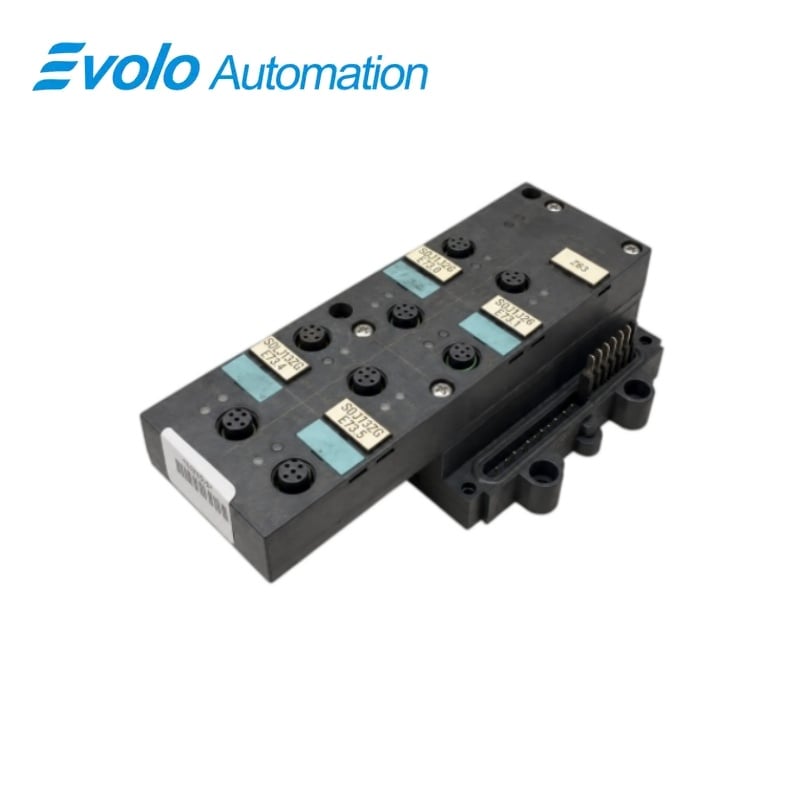

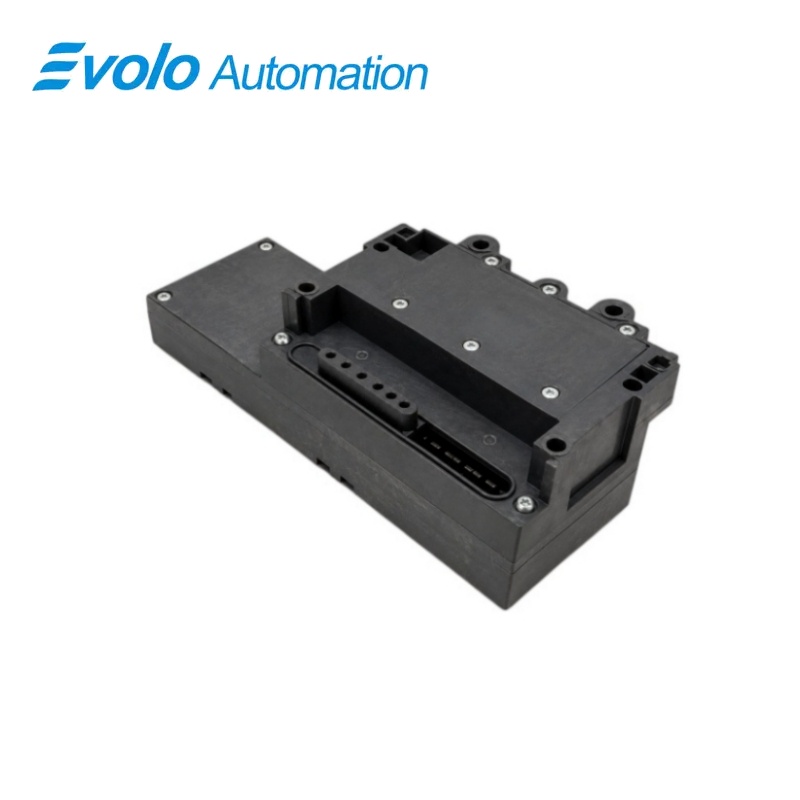

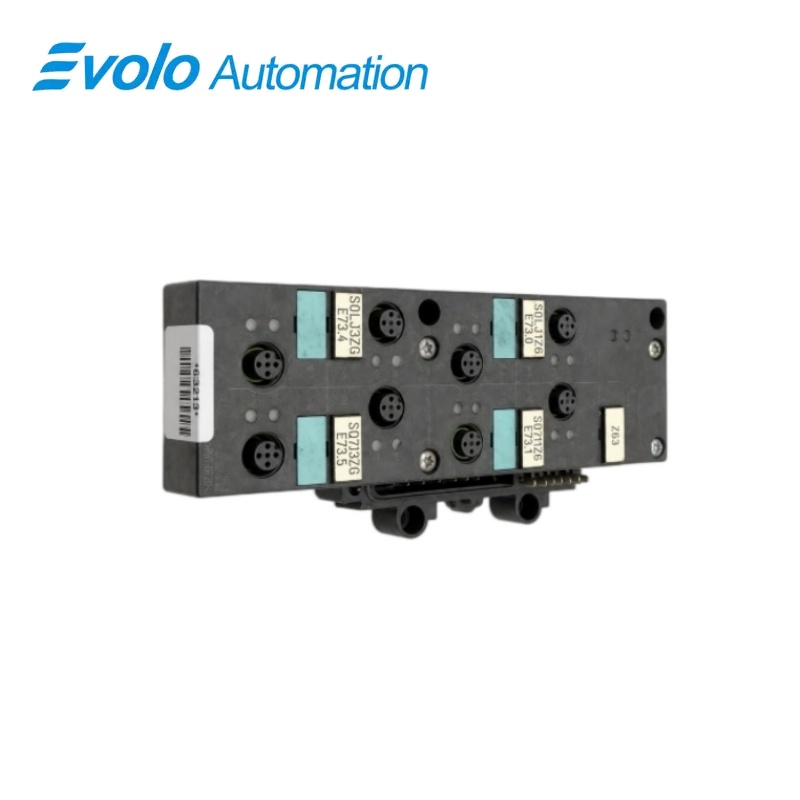

6ES7141-1BF40-0XB0 BM 141 DI 8 x 24 V DC ECOFAST DIAG
Siemens 6ES7141-1BF40-0XB0 on SIMATIC ET 200X -sarjan BM 141 -digitaalinen syöttömoduuli, jossa on kahdeksan 24 V DC -syöttöä, ECOFAST-virtaliitäntä ja PROFIBUS-yhteys, kanavakohtainen diagnostiikka ja reunoilla aktivoituvat prosessikatkot.
Katsaus
| Merkki | Siemens |
|---|---|
| Malli | 6ES7141-1BF40-0XB0 |
| Tuotetyyppi | Kovakkaan rakenteinen hajautettu digitaalinen syöttöperusmoduuli |
| Ydinominaisuus | Ottaa vastaan kahdeksan 24 V DC -signaalia kanavakohtaisella diagnostiikalla ja prosessikatkoilla |
| Sovellus tai yhteensopiva sarja | SIMATIC ET 200X IP67 -tasoisen suojauksen PROFIBUS-asemat |
Kenttäyhteys
Säilytä ECOFAST-virran ja PROFIBUS-liittimen sijoittelu.
Kanavadiagnostiikka
Kytke oikosulun ja johtimen katkeamisen seuranta asennettuihin antureihin.
Keskeytä asennus
Palauta nousevan ja laskevan reunan prosessikeskeytysparametrit jokaiselle kanavalle.
Tuotteen yleiskatsaus
Siemens 6ES7141-1BF40-0XB0 on SIMATIC ET 200X -sarjan BM 141 -digitaalinen syöttömoduuli, jossa on kahdeksan 24 V DC -syöttöä, ECOFAST-virtaliitäntä ja PROFIBUS-yhteys, kanavakohtainen diagnostiikka ja reunoilla aktivoituvat prosessikatkot.
Ottaa kahdeksan 24 V DC-kenttäsignaalia IP67-ET 200X-asemassa. Ilmoittaa oikosulusta ja johtimen katkeamisesta määritetyille tulo-kanaville. Luo kanava-tapahtumia nousevalla tai laskevalla signaalireunalla.
Avaintoiminnot
Kahdeksan digitaalista tuloa
Ottaa kahdeksan 24 V DC-kenttäsignaalia IP67-ET 200X-asemassa.
Kanavakohtainen diagnostiikka
Ilmoittaa oikosulusta ja johtimen katkeamisesta määritetyille tulo-kanaville.
Määriteltävissä olevat prosessikeskeytykset
Luo kanava-tapahtumia nousevalla tai laskevalla signaalireunalla.
Viralliset tekniset tiedot
| Digitaaliset syöttökanavat | 8 |
|---|---|
| Nomini syöttövoltius | 24 V tasavirta |
| Yhteysjärjestelmä | ECOFAST-teho- ja PROFIBUS-liittimet |
| PROFIBUS-käyttötilat | DPV0, DPV1 ja S7-alalaitteet |
| Kanavadiagnostiikka | Oikosulku ja johtimen katkeaminen |
| Prosessi-interruptit | Nouseva ja laskeva reunasignaali kullekin kanavalle |
| Syöten viivevaihtoehdot | 0,5, 3, 15 tai 20 ms |
| Suora viestintä | Saatavilla ET 200X-järjestelmässä |
| Diagnostinen katkos | Tuettu |
| Sisätilan suoja | IP67 |
| GSD-tiedosto | SI0380D3.GSG |
| GSD-laitteiston peruspohja | Tuotteen versio 2 tai uudempi |
Usein kysytyt kysymykset
Mitkä anturit voidaan liittää tuotteeseen 6ES7141-1BF40-0XB0?
Käytä yhteensopivia 24 V DC kytkentäantureita, jotka on kytketty määritettyihin digitaalisiin tulo-kanaviin.
Voiko 6ES7141-1BF40-0XB0 havaita katkenneen anturikaapelin?
Diagnostinen versio voi ilmoittaa johtimen katkeamisesta ja oikosulusta määritellyllä kanavalla.
Miten valitsen 6ES7141-1BF40-0XB0:n tuloherkkyyden vastauksenaikaan?
Valitse vaadittu tulo viive saatavilla olevista asetuksista: 0,5, 3, 15 tai 20 ms.
Tuukeeko 6ES7141-1BF40-0XB0 prosessikatkoksiä?
Jokainen kanava voidaan määrittää aiheuttamaan katkos nousu- tai laskuviivalla.
Minkä verkkoliittimen käyttö on vaadittu 6ES7141-1BF40-0XB0:lle?
Käytä määriteltyä ECOFAST-liitinjärjestelmää sekä syöttöön että PROFIBUS-viestintään.
Mitä tulisi säilyttää ennen 6ES7141-1BF40-0XB0:n vaihtoa?
Tallenna aseman osoite, GSD-kokoonpano, kanavaparametrit ja anturien kytkentä ennen poistamista.
Mitä tulisi testata 6ES7141-1BF40-0XB0:n asennuksen jälkeen?
Tarkista jokainen syöttötila, oikosulkudiagnostiikka ja johtimen katkeamisen diagnostiikka, reunanherkä keskeytys sekä IP67-liittimen tiivistys.
