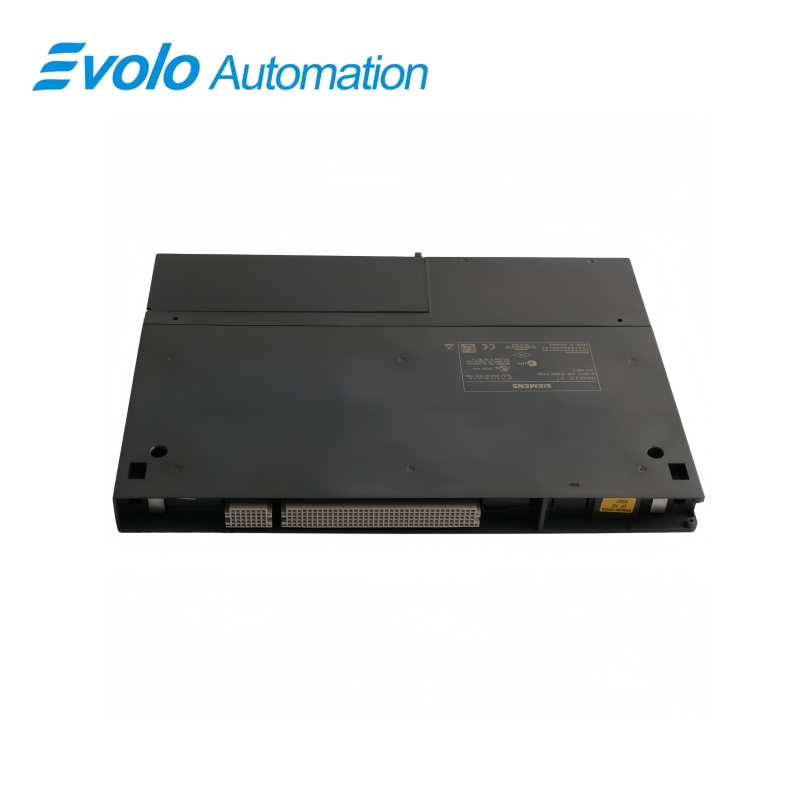

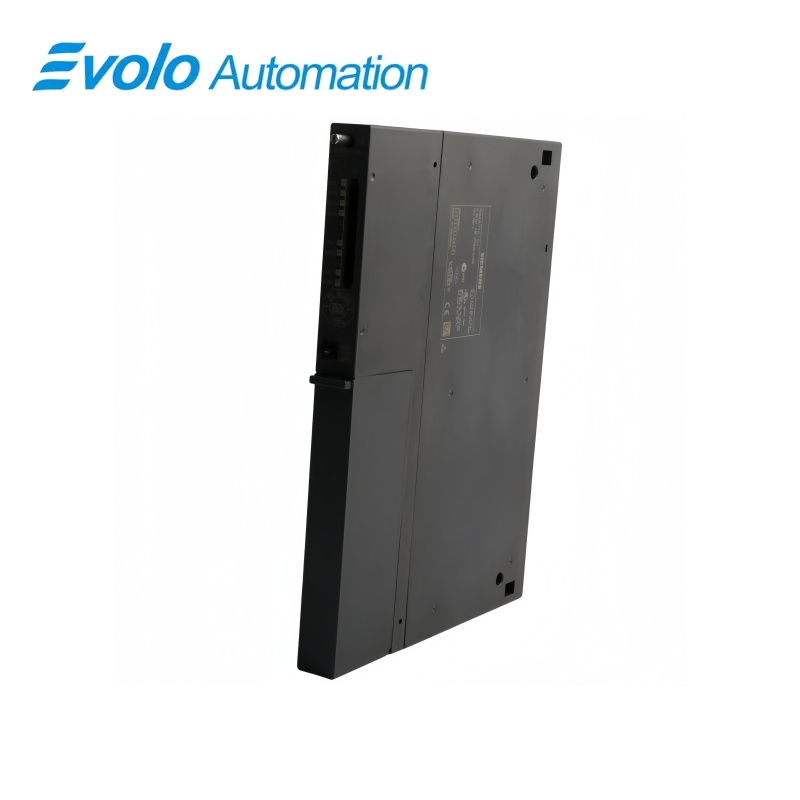

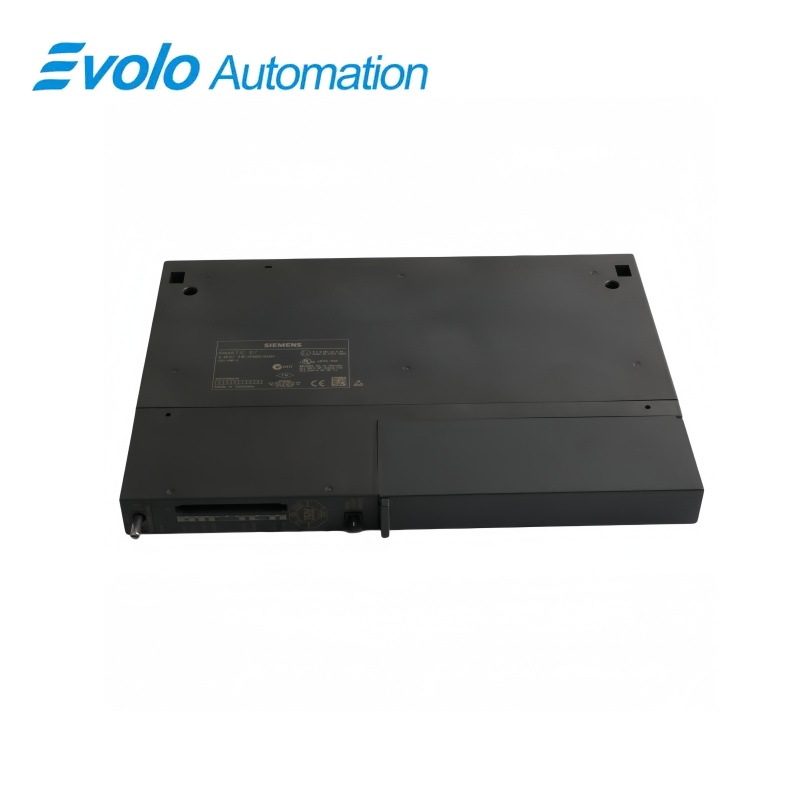

Siemens SIMATIC S7-400 CPU 416F-2 Viaton keskusyksikkö 6ES7416-2FN05-0AB0
Valmistaja: Siemens
Tila: Uusi
Toimitusaika: Varastossa
Alkuperämaa: Saksa
Takuu: 12 kuukautta
Sähköposti: [email protected]
whatsApp: +86-18150117685
- Yleiskatsaus
- Tuotteen yleiskatsaus
- Avaintoiminnot
- Viralliset tekniset tiedot
- Usein kysytyt kysymykset
- Yhteensopivuus ja tilausmerkintätiedot
- Suosituimmat mallit
- Suositellut tuotteet
Yleiskatsaus
SIEMENS · SIMATIC S7-400H/F
6ES7416-2FN05-0AB0 SIMATIC S7-400 CPU 416F-2 turvallisuusvarma keskustietokoneyksikkö
CPU 416F-2 on turvallisuusvarma SIMATIC S7-400 -ohjain, jossa on erilliset 2,8 Mt:n ohjelma- ja tiedontyömuistialueet sekä kaksi integroitua PROFIBUS-kykyistä rajapintaa.
Katsaus
| Merkki | Siemens |
|---|---|
| Malli | 6ES7416-2FN05-0AB0 |
| Tuotetyyppi | CPU 416F-2 turvallisuusvarma keskustietokoneyksikkö |
| Ydinominaisuus | Suorittaa standardi- ja turvallisuusautomaatio-ohjelmia integroiduilla PROFIBUS-rajapinnoilla |
| Sovellus tai yhteensopiva sarja | SIMATIC S7-400F -järjestelmät, jotka on suunniteltu STEP 7:llä, S7 Distributed Safetylla ja PROFIsafella |
Tarkka tunnistus
Varmista, että merkkijono 6ES7416-2FN05-0AB0 vastaa täsmälleen merkki merkiltä ja että koko nimitys SIMATIC S7-400 CPU 416F-2 Fail-Safe Central Processing Unit on oikein.
Liitäntäjärjestely
Vahvista asennettu syöttö, portit, kenttäyhteydet ja vaadittavat lisävarusteet ennen vaihtoyksikön kytkentää.
Konfiguraation tarkistus
Säilytä hyväksytty insinööriprojekti, verkkoparametrit ja sovellustiedot, joita asennettu järjestelmä käyttää.
Tuotteen yleiskatsaus
CPU 416F-2 on turvallisuusvarma SIMATIC S7-400 -ohjain, jossa on erilliset 2,8 Mt:n ohjelma- ja tiedontyömuistialueet sekä kaksi integroitua PROFIBUS-kykyistä rajapintaa.
Ohjain suorittaa sekä perinteisiä automaatiologiikkatoimintoja että sertifioituja turvallisuustoimintoja S7-400F-konfiguraatiossa. Yksi MPI/DP-rajapinta ja yksi PROFIBUS DP -rajapinta tukevat hajautettua I/O:ta ja määritettyjä viestintäpalveluita. Ohjelmakoodille ja prosessidatalle on varattu erilliset 2,8 Mt:n alueet.
Avaintoiminnot
Standardi- ja turvallisuusohjaus
Ohjain suorittaa sekä perinteistä automaatio-logiikkaa että sertifioituja turvallisuustoimintoja S7-400F-konfiguraatiossa.
Kaksinkertainen PROFIBUS-yhteys
Yksi MPI/DP-liitäntä ja yksi PROFIBUS DP -liitäntä tukevat hajautettua I/O:ta ja määritettyjä viestintäpalveluita.
Suuri integroitu työmuisti
Ohjelmakoodille ja prosessitiedoille on varattu erilliset 2,8 MB:n alueet.
Viralliset tekniset tiedot
| Firmware-perhe | V5.2 |
|---|---|
| Ohjelman työmuisti | 2,8 MB |
| Datan työmuisti | 2,8 MB |
| Bit-toiminnon suoritusaika | 0,030 ms per 1000 käskyä |
| Digitaalisen syötteen osoitealue | 16 kB |
| Digitaalisen tulosteen osoitealue | 16 kB |
| Suurin viestintäyhteysmäärä | 64 |
| Ensimmäinen integroitu rajapinta | MPI / PROFIBUS DP |
| Toinen integroitu rajapinta | PROFIBUS DP |
| Suora tietojenvaihto | Lähetys ja vastaanotto tuettu |
| Vakaa linjasykli | Tuettu |
| Reititys | Tuettu |
| Tietueen reititys | Tuettu |
| Monitietokonejärjestelmä | Tuettu |
| Turvallisuusviestintä | PROFIsafe V2 |
Usein kysytyt kysymykset
Voiko 6ES7416-2FN05-0AB0 suorittaa sekä standardilogiikkaa että vikaantumisvarmaa logiikkaa?
Kyllä, ohjain tukee sekä standardiautomaatiotehtäviä että määritettyjä turvallisuusfunktioita samassa hyväksytyssä järjestelmässä.
Mitkä kenttäbussiliittimet on integroitu 6ES7416-2FN05-0AB0 -ohjaimen sisään?
Yksi liitäntä tukee MPI:tä tai PROFIBUS DP:tä, ja toinen liitäntä on varattu PROFIBUS DP:lle.
Kuinka paljon työmuistia on käytettävissä 6ES7416-2FN05-0AB0 -ohjaimessa?
Se tarjoaa 2,8 MB:n ohjelmakoodille ja erillisen 2,8 MB:n alueen tiedoille.
Tuukeeko 6ES7416-2FN05-0AB0 PROFIsafe-viestintää?
Kyllä, se tukee PROFIsafe V2 -turvallisuusprofiilia hyväksytyssä konfiguraatiossa.
Voiko 6ES7416-2FN05-0AB0 osallistua monitietokonejärjestelmiin?
Kyllä, monitietokonejärjestelmät ovat tuettuja yhteensopivassa S7-400 -rakennetta käyttävässä konfiguraatiossa.
Mitä insinööritietoja tulee säilyttää ennen 6ES7416-2FN05-0AB0:n vaihtoa?
Säilytä STEP 7 -projekti, turvallisuusohjelma, laitteistokonfiguraatio, verkkoparametrit ja muistikortin sisältö.
Mitä on varmistettava 6ES7416-2FN05-0AB0:n korvaamisen yhteydessä?
Tarkista tuotenumero, firmwareperhe, turvallisuushyväksynnät, muistikortti, rakkikoneisto ja PROFIBUS-konfiguraatio.
Yhteensopivuus ja tilausmerkintätiedot
Yhteensopivuustarkistuslista
- Käytä ainoastaan asennetun ohjaimen firmwareen hyväksyttyjä suunnittelun ja turvallisuusohjelmiston versioita.
- Säilytä turvallisuusalatunniste, F-parametrin määritys ja koko STEP 7 -projekti ennen vaihtoa.
- Ota korvaava laite käyttöön sovellettavan toiminnallisen turvallisuuden validointimenettelyn avulla.
