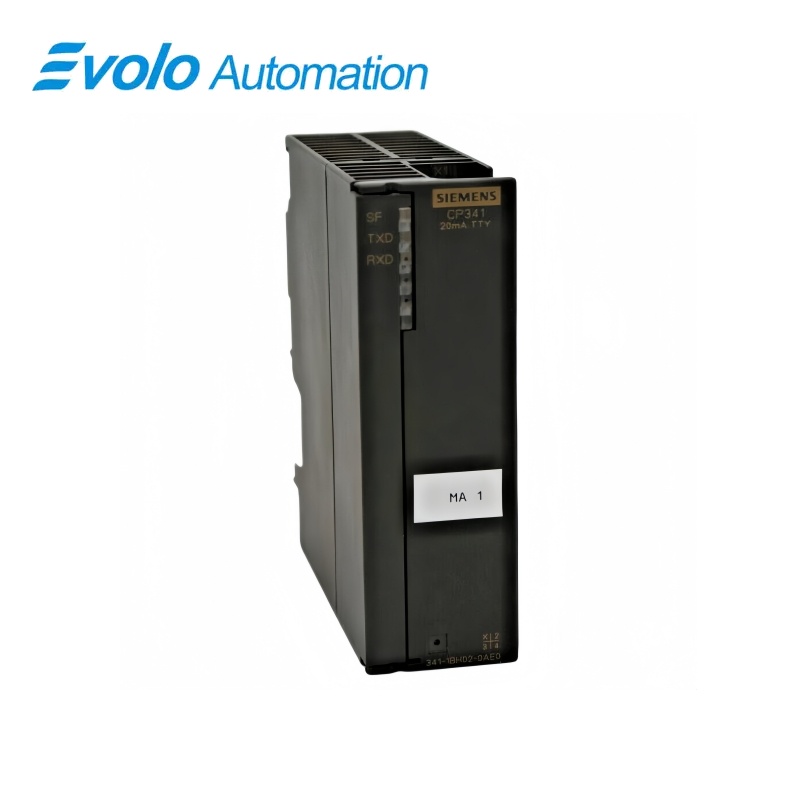

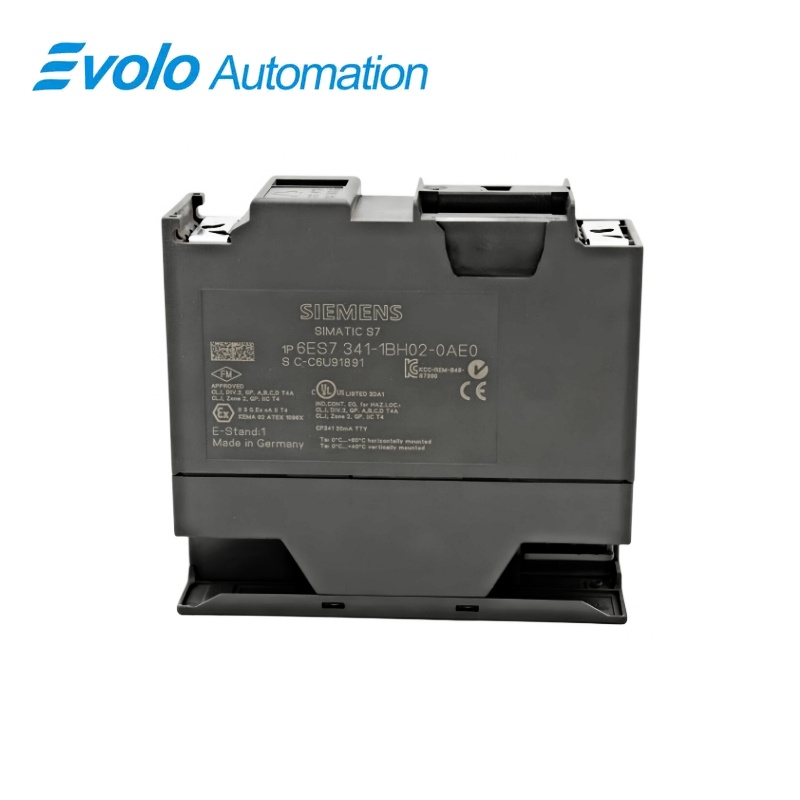

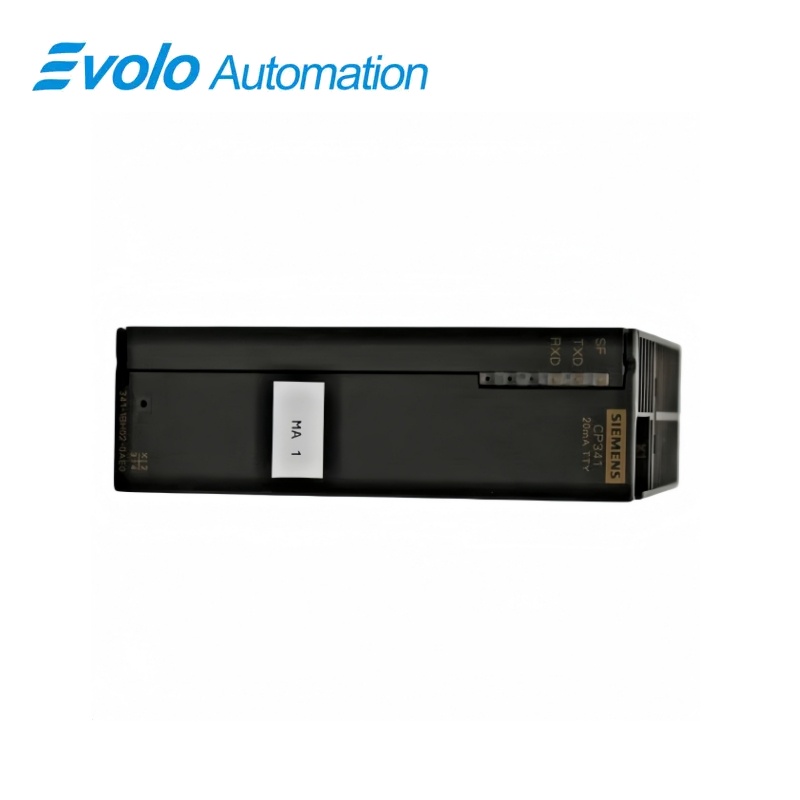

Siemens SIMATIC S7-300 CP 341 TTY -viestintäprosessori 6ES7341-1BH02-0AE0
Valmistaja: Siemens
Tila: Uusi
Toimitusaika: Varastossa
Alkuperämaa: Saksa
Takuu: 12 kuukautta
Sähköposti: [email protected]
whatsapp: +86-18150117685
- Yleiskatsaus
- Tuotteen yleiskatsaus
- Avaintoiminnot
- Viralliset tekniset tiedot
- Usein kysytyt kysymykset
- Yhteensopivuus ja tilausmerkintätiedot
- Suosituimmat mallit
- Suositellut tuotteet
Yleiskatsaus
SIEMENS · SIMATIC S7-300
6ES7341-1BH02-0AE0 SIMATIC S7-300 CP 341 TTY -viestintäprosessori
SIMATIC S7-300 CP 341 -viestintäprosessori tarjoaa yhden eristetyn 20 mA TTY -liittymän sarjaprotokollan ajurien, tila-LED-valojen ja kaapelipituuksien kanssa, joiden maksimipituus on 1 000 metriä.
Katsaus
| Merkki | Siemens |
|---|---|
| Malli | 6ES7341-1BH02-0AE0 |
| Tuotetyyppi | pisteestä-pisteeseen -viestintäprosessori 20 mA TTY -liittymällä |
| Ydinominaisuus | Tarjoaa sarjapisteestä-pisteeseen -viestinnän ASCII-, 3964(R)- tai RK 512 -protokollalla |
| Sovellus tai yhteensopiva sarja | S7-300 -järjestelmät, jotka on kytketty TTY-laitteisiin tai sarjaprinttereihin |
Tarkka tunnistus
Tarkista 6ES7341-1BH02-0AE0 -merkintä merkki merkiltä ja vahvista täydellinen SIMATIC S7-300 CP 341 TTY -viestintäprosessorin nimitys.
Liitäntäjärjestely
Vahvista asennettu syöttö, portit, kenttäyhteydet ja vaadittavat lisävarusteet ennen vaihtoyksikön kytkentää.
Konfiguraation tarkistus
Säilytä hyväksytty insinööriprojekti, verkkoparametrit ja sovellustiedot, joita asennettu järjestelmä käyttää.
Tuotteen yleiskatsaus
SIMATIC S7-300 CP 341 -viestintäprosessori tarjoaa yhden eristetyn 20 mA TTY -liittymän sarjaprotokollan ajurien, tila-LED-valojen ja kaapelipituuksien kanssa, joiden maksimipituus on 1 000 metriä.
Yksi eristetty 20 mA -liitäntä yhdistää yhteensopivia sarjalaitteita. Tuettuja ovat ASCII-, 3964(R)-, RK 512 -ja sarjaprintteritoiminto. Pisteestä-pisteeseen -kytkentä voi olla enintään 1 000 metriä sallitulla siirtonopeudella.
Avaintoiminnot
TTY-pisteestä-pisteeseen -yhteys
Yksi eristetty 20 mA:n rajapinta yhdistää yhteensopivia sarjalaitteita.
Sisäänrakennetut protokollajärit
ASCII-, 3964(R)-, RK 512- ja sarjaprintteritoimintoja tuetaan.
Pitkä kaapelipituus
Pisteestä-pisteeseen -kytkentä voi ulottua 1 000 metriin sallitulla siirtonopeudella.
Viralliset tekniset tiedot
| Nimellissyöttö | 24 V tasavirta |
|---|---|
| Suurin L+-tulovirta | 100 mA |
| Suurin taustalevyn virta 5 V:ssä | 70 mA |
| Tyypillinen tehonmenetys | 1,6 W |
| Suurin tehontappio | 2,4 W |
| Liitännän tyyppi | 20 mA:n TTY, eristetty |
| Liitäntöjen lukumäärä | 1 |
| Lähetysaste | 0,3–19,2 kbit/s |
| Suurin kaapelipituus | 1 000 m |
| Liitin | 9-napainen Sub-D-liittimen sokki |
| Tuetut protokollat | ASCII, 3964(R) ja RK 512 |
| Maksimitelegrammin pituus | 4 096 tavua |
| Diagnostiset LED-valot | RxD, TxD ja SF |
| Käyttölämpötila | 0–+60 °C |
| Säilytys- ja kuljetuslämpötila | -40–+70 °C |
| Mitat | 40 x 125 x 120 mm |
| Arviollinen paino | 300 g |
Usein kysytyt kysymykset
Mikä sarjallinen sähköinen liitäntä on asennettu malliin 6ES7341-1BH02-0AE0?
Se tarjoaa yhden eristetyn 20 mA TTY-liitännän.
Mitkä kommunikaatiomenetelmät tuetaan mallissa 6ES7341-1BH02-0AE0?
ASCII-, 3964(R)- ja RK 512-protokollan ajurit ovat integroitu.
Mikä on 6ES7341-1BH02-0AE0:n suurin siirtotiedon nopeus?
Liitäntä tukee enintään 19,2 kbit/s.
Kuinka pitkä pisteestä toiseen -kaapeli voi olla 6ES7341-1BH02-0AE0:lle?
Määritetty suurin kaapelipituus on 1 000 metriä.
Voiko 6ES7341-1BH02-0AE0 ohjata yhteensopivaa sarjaprintteriä?
Kyllä; sarjaprintterin käyttö on tuettu.
Mitkä paikallisesti näkyvät indikaattorit auttavat 6ES7341-1BH02-0AE0:n vianmäärityksessä?
Vastaanotto-, lähetys- ja ryhmävirhe-LEDit näyttävät viestintätilan.
Mitä on palautettava 6ES7341-1BH02-0AE0:n vaihdon jälkeen?
Palauta protokolla, bittinopeus, telegrammien muotoilu, osoittaminen ja liittyvät viestintälohkot.
Yhteensopivuus ja tilausmerkintätiedot
Yhteensopivuustarkistuslista
- Älä korvaa TTY-liitintä RS232- tai RS422/485-versiolla.
- Kirjaa kaikki sarjaparametrit ja telegrammien kehysmuotoilu poistamisen ennen.
- Tarkista 24 V:n virtalähde, kaapelinsuojaus ja 9-napainen Sub-D-liitin.
