Yleiskatsaus
Alkuoikeus: |
USA |
Merkkinimi: |
Bently Nevada |
Mallin numero: |
21000-28-05-00-080-03-02 |
Pienin tilausmäärä: |
1 |
Packkaus tiedot: |
Alkuperäinen uusi tehdasläpisevä |
Toimitusaika: |
5-7 päivää |
Maksuehdot: |
T\/T |
Toimituskyky: |
Varastossa |
Nopeat yksityiskohdat
|
Anturi liittimellä: |
3300 XL 8 mm anturi, valittavissa olevat vaarallisten alueiden hyväksynnät |
|
Anturikaapelin pituus: |
0,5 m (20 tuumaa) |
|
Etäisyysadapteri (vaihtoehto C mitat): |
Ei etäisyysadapteria |
|
Anturin tunkeutumissyvyys (vaihtoehto D mitat): |
0,8 tuumaa |
|
Liitokset: |
Yksi 3/4-14 NPT tulppi, yksi 3/4-14 -> 1/2-14 NPT pienennyspallo, yksi kaapelin tiivisteistin sovituspaloilla seuraaviin kaapelikokoihin: • 1/8 - 3/16 tuumaa • 1/4 - 5/16 tuumaa • 5/16 - 3/8 tuumaa |
|
Asennuskierre: |
3300 XL 8 mm anturi, valittavissa olevat vaarallisten alueiden hyväksynnät |
|
Mitat: |
8,5x8,5x75,5 cm |
|
Paino: |
1,34 kg |
Kuvaus

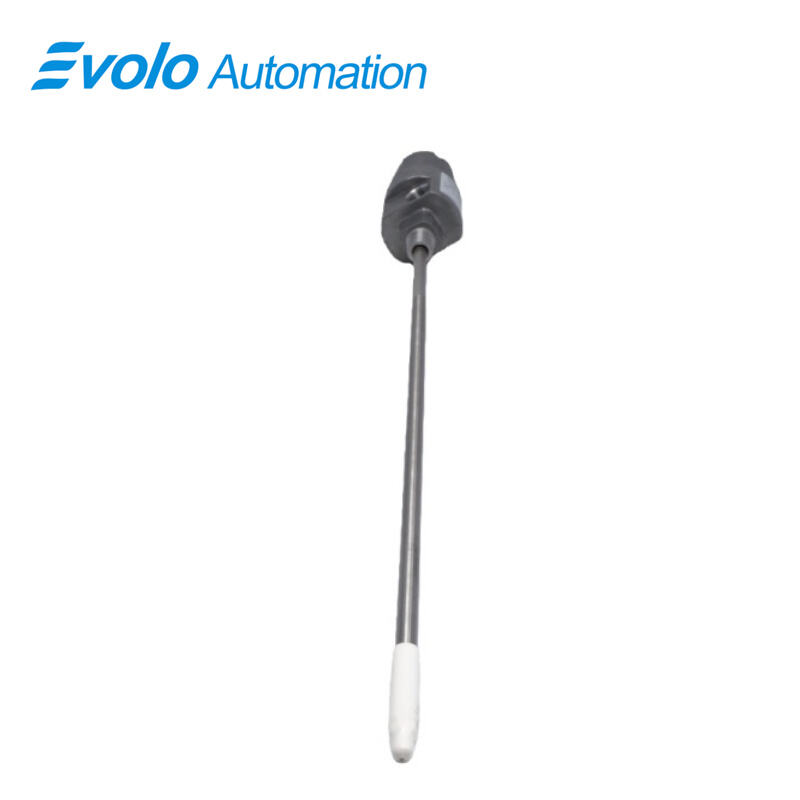

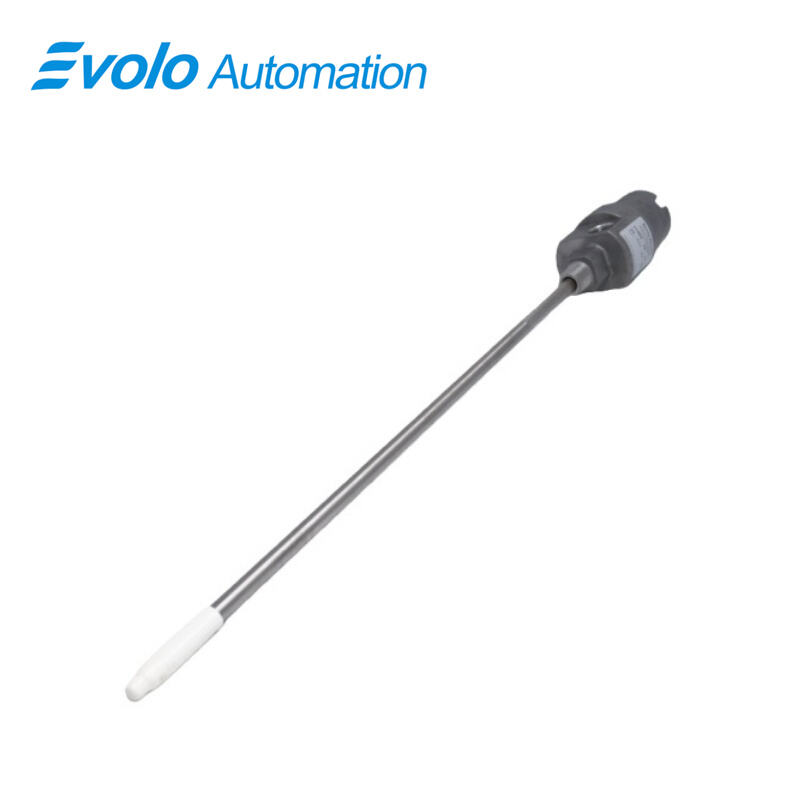

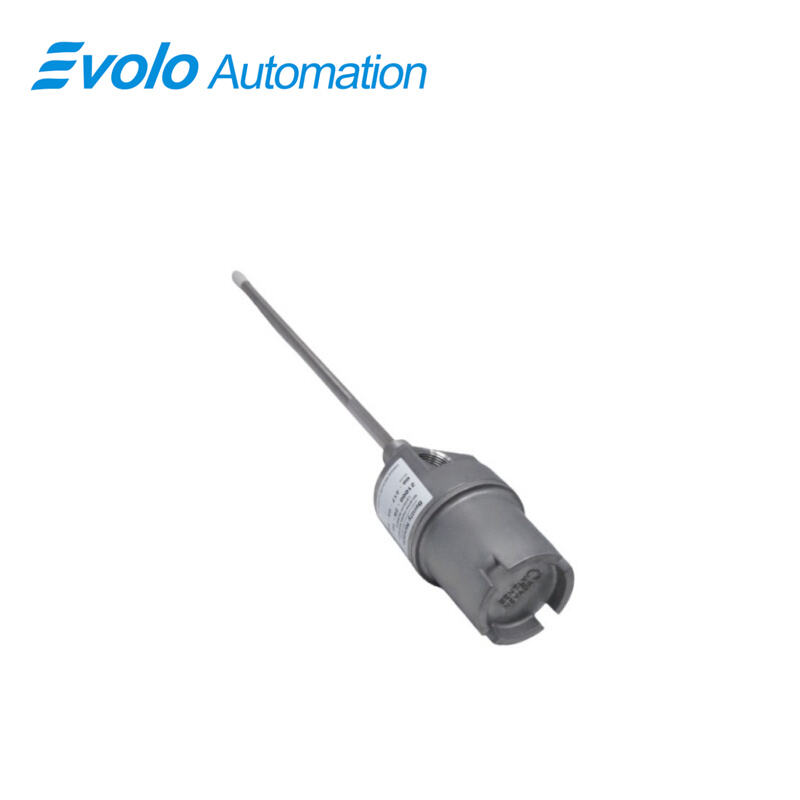

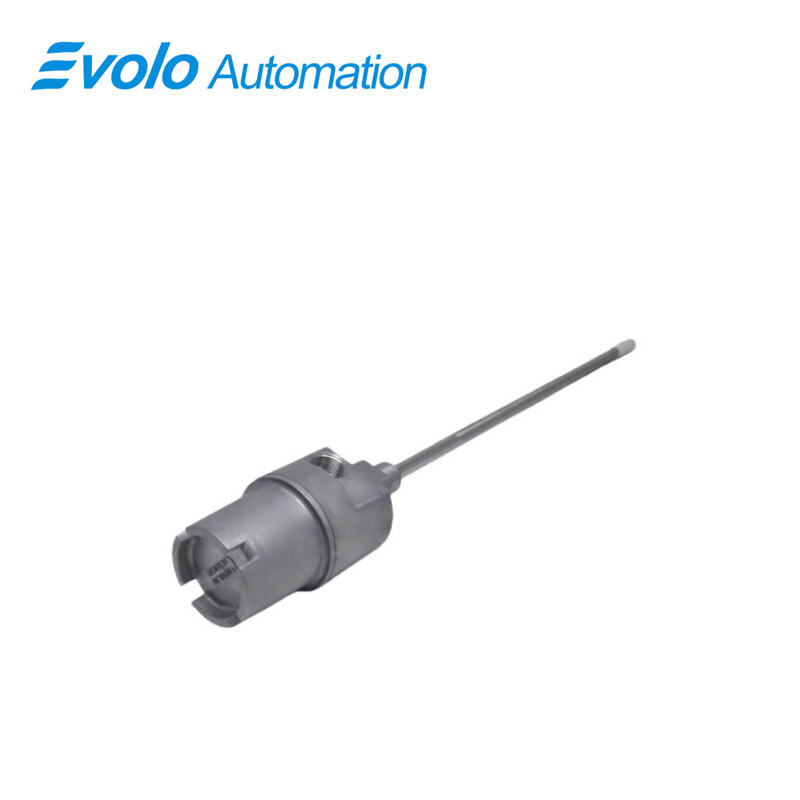

21000-28-05-00-080-03-02 -lähestymisanturin koteloyhdistelmä on suorituskykyinen ratkaisu, joka on suunniteltu 3300 XL 8 mm -lähestymisantureiden ulkoiseen asennukseen tarkkuusvärähtelyn ja asemamittauksen teettämiseksi teollisissa automaatiojärjestelmissä. Kotelon kestävä alumiinirunko ja 304 -ruostumattomasta teräksestä valmistettu holkki takaavat mekaanisen lujuuden ja korroosionkeston vaativissa olosuhteissa. Tämä yhdistelmä tukee valittavia vaarallisten alueiden hyväksyntöjä, mukaan lukien CSA-sertifiointi, mikä tekee siitä soveltuvan intrinsiisesti turvallisiin ja räjähdyssuojattuihin sovelluksiin. Standardivarusteisiin kuuluu 0,5 m (20 tuumaa) anturikaapeli, kierteiset johtojohdotusliittimet, kupolipeite, O-renkaat, 0,8 tuuman anturin läpäisy sekä valinnaiset liittimet, kuten 3/4-14 NPT-tulppa, 3/4-14 → 1/2-14 NPT-muuntoliitin ja kaapelitiivisteet halkaisijaltaan 1/8–3/8 tuumaa oleviin kaapeleihin. Yhdistelmä noudattaa API 670 -standardia ulkoisesti asennettujen lähestymisanturikotelojen osalta, mikä takaa luotettavuuden, vaihdettavuuden ja pitkäaikaisen stabiilisuuden. Valinnaiset holkin pituudet ja tukirakenteet mahdollistavat asennuksen tilan vaatimissa paikoissa tai pitkillä holkeilla, jotka ylittävät 304 mm (12 tuumaa), vähentäen värähtelyä ja parantaen mittauttavaa tarkkuutta.
Sovellukset
Ulkoisesti asennettavan tarkkuusanturin asennus
Käytetään 3300 XL 8 mm -tarkkuusanturien turvallista sijoittamista pumppuihin, kompressoreihin ja turbiineihin tarkan värähtelyn ja siirtymän seurantaa varten.
Vaarallisten alueiden toiminnot
CSA-sertifioitu räjähdyssuojattu rakenne mahdollistaa turvallisen käytön luokan I jaksoissa 1 sekä vyöhykkeillä 0/1 olevissa vaarallisissa ympäristöissä, mikä suojaa henkilöstöä ja laitteita.
API 670 -mukaiset järjestelmät
Mahdollistaa integroinnin API 670 -standardin mukaisiin koneisiin, varmistaen luotettavan noudattamisen kriittisten pyörivien laitteiden valvonnassa.
Mukautettu hylsylangan sovitin
Tukee yli 304 mm (12 tuumaa) pitkiä hylsyjä valinnaisilla tukirakenteilla ja öljytiiveksillä, mahdollistaen asennuksen sisempiin laakerikoteloihin ja värähtelyn vähentämisen.
Kompaktit tai tilarajoitteiset asennukset
Yhteensopiva 164818 kompaktin läheisyysanturikotelon kanssa tilarajoitteisissa sovelluksissa, säilyttäen samalla mittaustarkkuuden ja anturinsuojauksen.
Mitat
|
Materiaali:
|
Alumiinirunko, jossa 304 ruostumattomasta teräksestä valmistettu vaippa
|
|
Massa (paino): |
1,1 kg (2,4 lb) tyypillinen, ilman liittimiä |
Kilpailutuotanto
Kestävä materiaalirakenne
Alumiinirunko ja 304 ruostumattomasta teräksestä valmistettu hylsy tarjoavat erinomaisen lujuuden, korroosionkeston ja pitkäaikaisen kestävyyden.
Joustavat asennusvaihtoehdot
Sisältää kierretuulit, valinnaiset etäisyysadapterit ja useita kaapelin tiivisteitä, tukeen erilaisia teollisia asennusmäärityksiä.
Vaarallisten alueiden sertifiointi
Valittavissa oleva CSA-sertifioitu räjähdyssuojaus kotelo takaa turvallisen käytön syttyvissä tai räjähdysherkissä ympäristöissä.
API 670 -standardin mukaisuus
Täysin yhdenmukainen API 670 -standardin kanssa ulkoisesti asennettujen läheisyysanturikoteloiden osalta, tarjoaa luotettavaa suorituskykyä teollisiin valvontajärjestelmiin.
Modulaarista ja mukautettavaa suunnittelua
Valinnaiset hihnapituudet, anturituet ja öljytiivisteet vähentävät värähtelyä ja mahdollistavat räätälöidyt asennukset pidennetyille hihnoille tai monimutkaisille koneistojärjestelyille.
