سیمنز سینامیکس جی۱۲۰دی ۶اس‌ال۳۵۴۴-۰فا۲۰-۱پی‌اِی۰ سی‌یو۲۴۰دی دی‌پی
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- واحد کنترل را با ماژول توان سازگان‌دار SINAMICS G120D جفت کنید.
- جریان موتور، پیکربندی فیدبک و سنسور دما را هماهنگ کنید.
- آدرس PROFIBUS و تنظیمات تلگرام را بازیابی کنید.
- از روش‌کار کارت حافظه مشخص‌شده برای انتقال پارامترها استفاده کنید.
- چرخش، کنترل ترمز، ورودی/خروجی محلی و ارتباط فیلدباس را آزمایش کنید.
سیمنز · سینامیکس جی۱۲۰دی
۶اس‌ال۳۵۴۴-۰فا۲۰-۱پا۰ سی‌یو۲۴۰دی دی‌پی، واحد کنترل

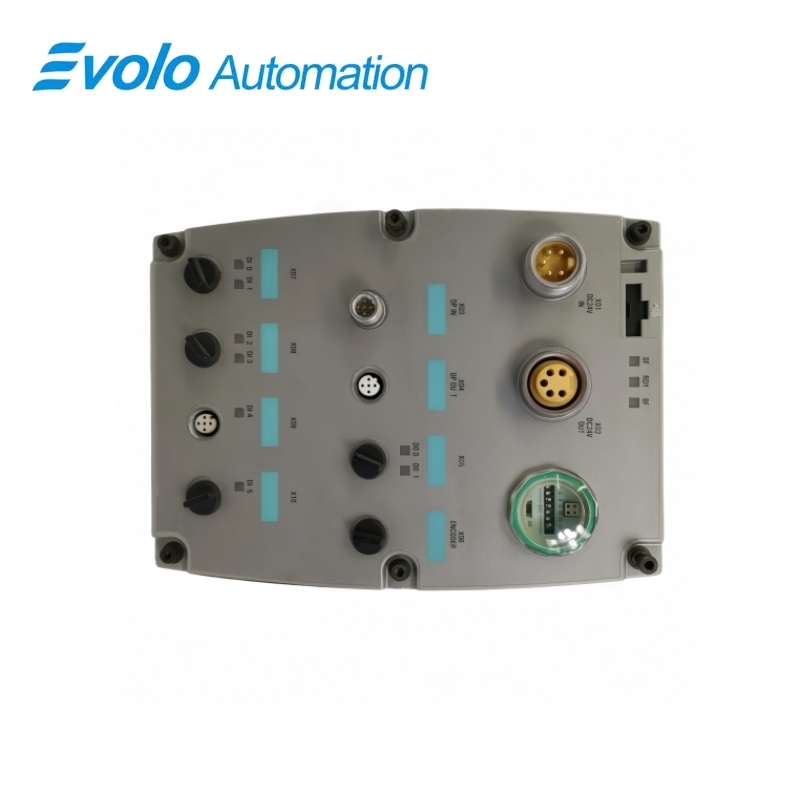

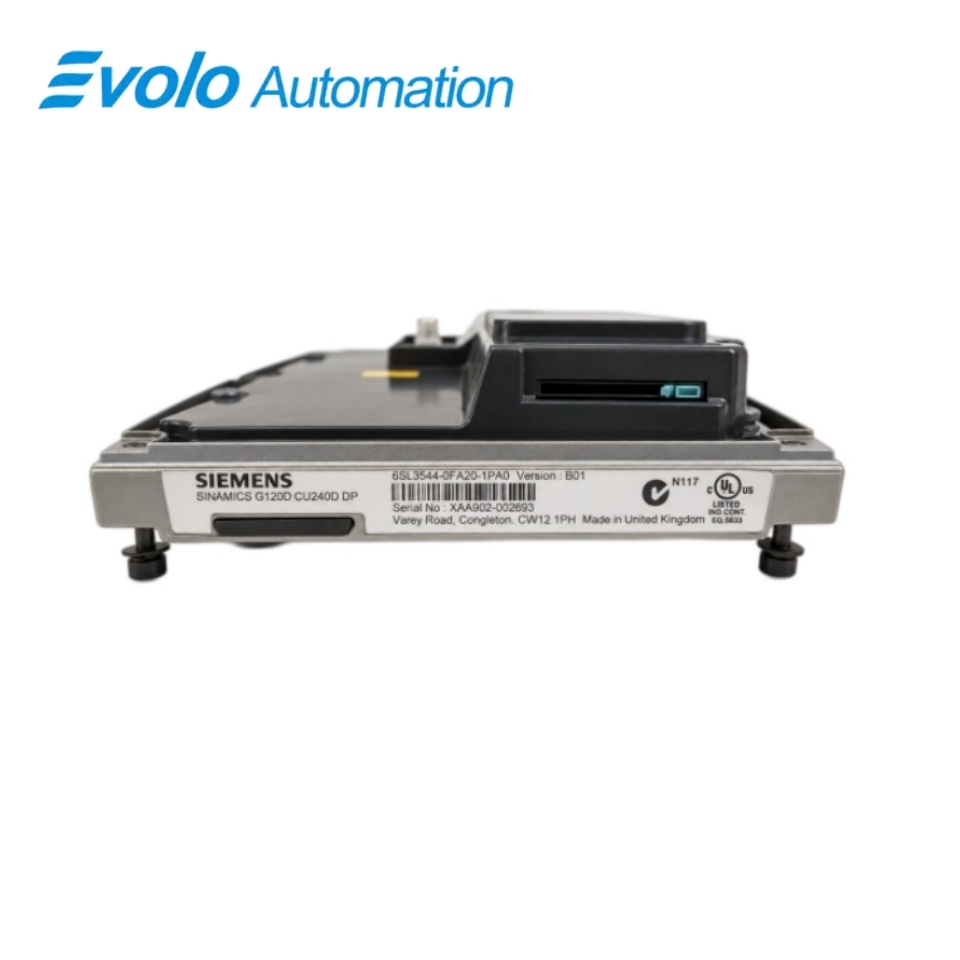

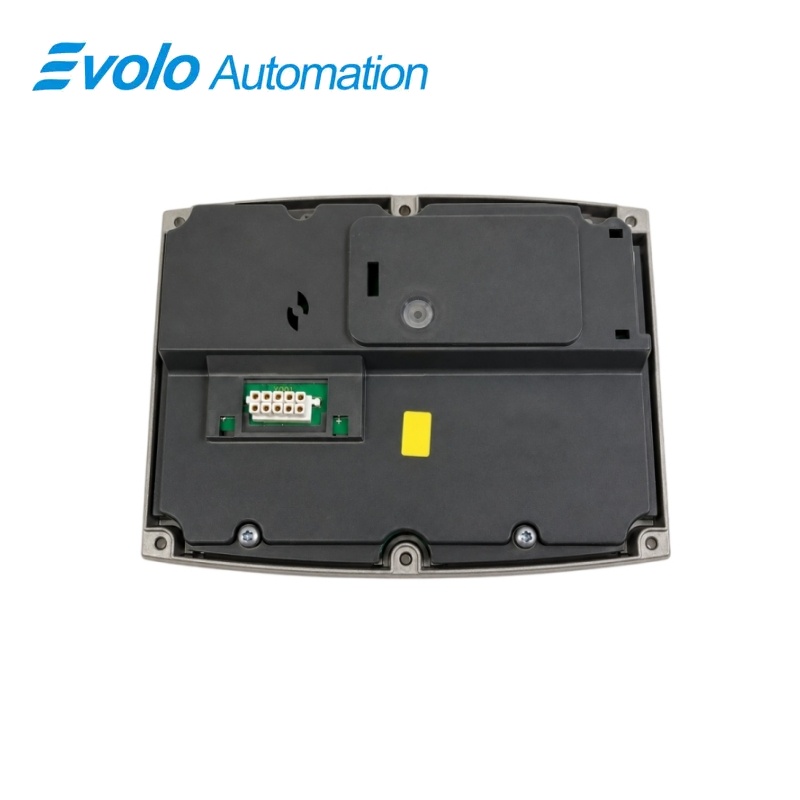

سیمنز ۶اس‌ال۳۵۴۴-۰فا۲۰-۱پا۰ یک واحد کنترل سینامیکس جی۱۲۰دی سی‌یو۲۴۰دی دی‌پی با رابط پروفی‌باس دی‌پی، شش ورودی دیجیتال، دو خروجی دیجیتال و رابط انکودر است.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۶اس‌ال۳۵۴۴-۰فا۲۰-۱پا۰ |
| نوع محصول | واحد کنترل توزیع‌شدهٔ درایو |
| عملکرد اصلی | کنترل ماژول توان سینامیکس جی۱۲۰دی از طریق پروفی‌باس دی‌پی با ورودی/خروجی دیجیتال محلی و بازخورد انکودر |
| برنامه یا سری سازگان | درایوهای توزیع‌شدهٔ نقاله و ماشین با استفاده از سینامیکس جی۱۲۰دی و پروفی‌باس دی‌پی |
کنترل درایو PROFIBUS
ادغام درایوی توزیع‌شده در شبکهٔ خودکارسازی پروفی‌باس دی‌پی.
ورودی/خروجی ماشین محلی
از شش ورودی دیجیتال و دو خروجی دیجیتال برای سیگنال‌های مجاور درایو استفاده کنید.
بازخورد موتور
انکودر و سنسور دمای موتور مشخص‌شده را به واحد کنترل متصل کنید.
خلاصه ی محصول
سیمنز ۶اس‌ال۳۵۴۴-۰فا۲۰-۱پا۰ یک واحد کنترل سینامیکس جی۱۲۰دی سی‌یو۲۴۰دی دی‌پی با رابط پروفی‌باس دی‌پی، شش ورودی دیجیتال، دو خروجی دیجیتال و رابط انکودر است.
واحد کنترل با درجه حفاظت IP65 همراه با ماژول توان سازگان‌دار G120D نزدیک به موتور نصب می‌شود. شش ورودی و دو خروجی امکان کنترل محلی درایو و سیگنال‌های وضعیت را فراهم می‌کنند. رابط MMC انتقال پارامترها و فرآیندهای جایگزینی در خدمات را پشتیبانی می‌کند.
توابع کلیدی
واحد کنترل توزیع‌شده
واحد کنترل با درجه حفاظت IP65 همراه با ماژول توان سازگان‌دار G120D نزدیک به موتور نصب می‌شود.
ورودی/خروجی یکپارچه
شش ورودی و دو خروجی امکان کنترل محلی درایو و سیگنال‌های وضعیت را فراهم می‌کنند.
رابط کارت حافظه
رابط MMC انتقال پارامترها و فرآیندهای جایگزینی در خدمات را پشتیبانی می‌کند.
مشخصات رسمی
| نوع واحد کنترل | CU240D DP |
|---|---|
| خانوادهٔ رانش | سینامیکس جی۱۲۰دی |
| رابط فیلدباس | PROFIBUS DP |
| ورودی‌های دیجیتال | 6 |
| خروجی‌های دیجیتال | 2 |
| رابط دمای موتور | پی‌تی‌سی/کِتی |
| کنترل ترمز | کنترل ترمز الکترومغناطیسی یکپارچه |
| رابط حافظه | شیار کارت ام‌ام‌سی |
| رابط انکودر | یکپارچه |
| منبع تغذیه خارجی | 24 ولت جریان مستقیم |
| رتبه‌بندی حفاظتی | آی‌پی۶۵ در صورت مونتاژ صحیح |
| دمای کاری | منفی ده تا مثبت پنجاه و پنج درجه سانتی‌گراد بدون ماژول توان |
| ابعاد | تقریباً صد و پنجاه در دویست و ده در چهل میلی‌متر |
| وزن فنی | تقریباً ۰٫۷ کیلوگرم |
پرسش‌های رایج
کدام ماژول توان باید با ۶اس‌ال۳۵۴۴-۰فا۲۰-۱پی‌اِی۰ هم‌جفت شود؟
از ماژول توان سازگان‌شدهٔ SINAMICS G120D با ظرفیتی متناسب با موتور و منبع تغذیه استفاده کنید.
چگونه دستگاه ۶SL3544-۰FA20-۱PA0 با PLC ارتباط برقرار می‌کند؟
واحد کنترل را به شبکهٔ PROFIBUS DP پیکربندی‌شده متصل کنید و پارامترهای ایستگاه اختصاص‌یافته را بازیابی نمایید.
کدام سیگنال‌های محلی می‌توانند به دستگاه ۶SL3544-۰FA20-۱PA0 متصل شوند؟
شش ورودی دیجیتال و دو خروجی دیجیتال برای عملکردهای درایوی مستند‌شده در دسترس هستند.
آیا دستگاه ۶SL3544-۰FA20-۱PA0 می‌تواند از بازخورد دمای موتور استفاده کند؟
ورودی حسگر داخلی از دستگاه‌های مشخص‌شدهٔ دمای موتور PTC یا KTY پشتیبانی می‌کند.
پیش از جایگزینی دستگاه ۶SL3544-۰FA20-۱PA0 چه چیزی باید ذخیره شود؟
مجموعهٔ پارامترهای درایو، آدرس فیلدباس، اختصاص‌دهی ورودی/خروجی و داده‌های موتور را پشتیبان‌برداری کنید.
ترمز چگونه به دستگاه ۶SL3544-۰FA20-۱PA0 وصل می‌شود؟
از کنترل ترمز الکترومغناطیسی یکپارچه بر اساس سیم‌کشی و محدودیت‌های توان G120D استفاده کنید.
پس از نصب ۶SL3544-۰FA20-۱PA0 چه بررسی‌هایی لازم است؟
داده‌های موتور، جهت انکودر، ارتباط PROFIBUS، ورودی/خروجی محلی و عملکرد ایمن ترمز را تأیید کنید.
