پردازندهٔ ارتباطی سیمنس SIMATIC NET CP 343-1 ۶GK7343-1EX30-0XE0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنس · سیماتیک نِت S7-300

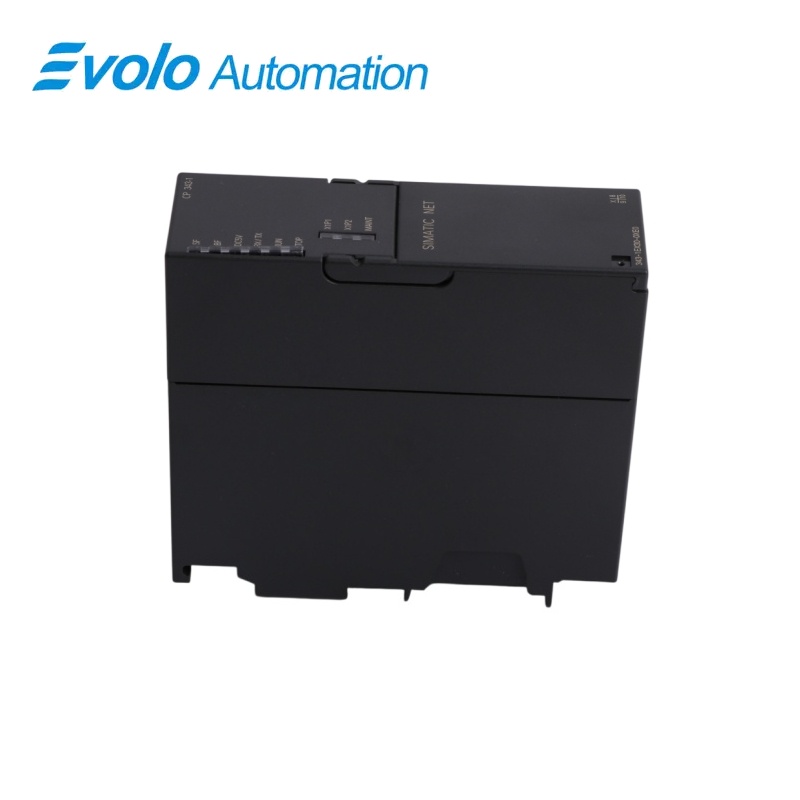

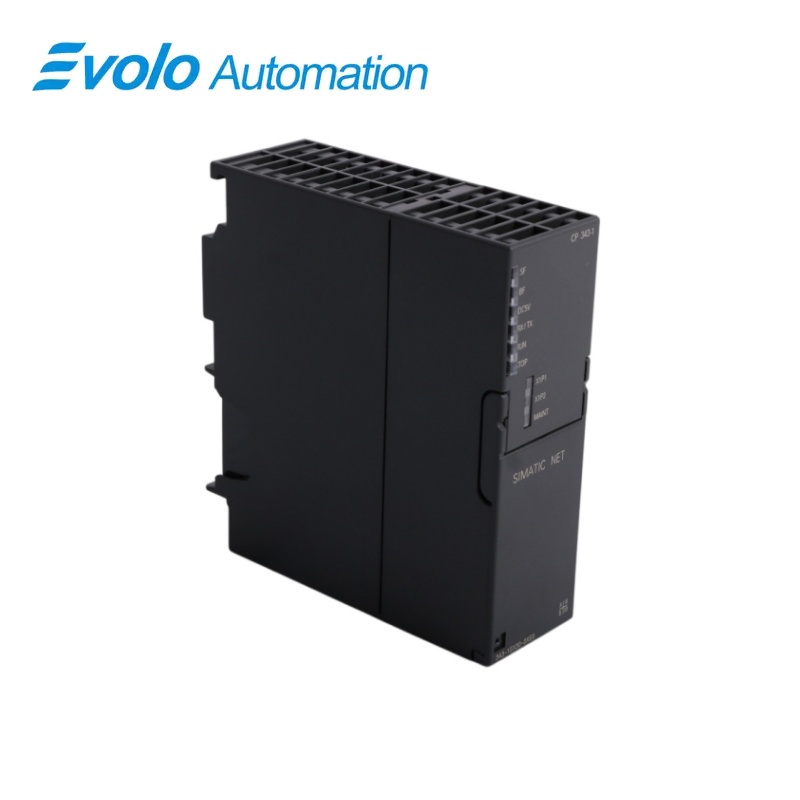

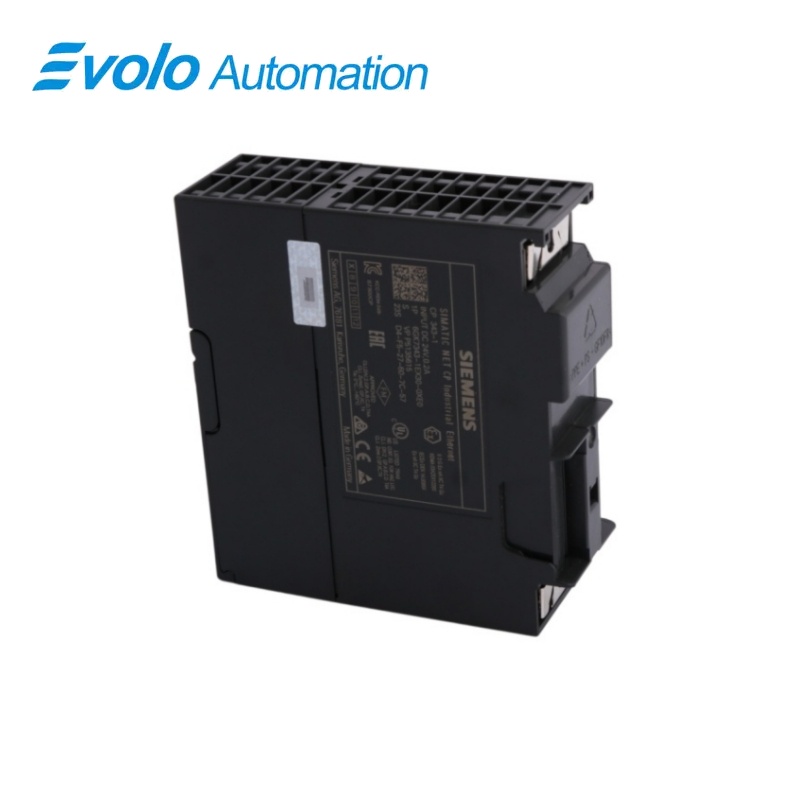

۶GK7343-1EX30-0XE0 پردازندهٔ ارتباطی سیماتیک نِت CP 343-1
پردازندهٔ ارتباطی سیماتیک نِت CP 343-1، ایستگاه‌های اتوماسیون S7-300 را به اترنت صنعتی متصل می‌کند و از عملکردهای کنترلر یا دستگاه PROFINET IO، ارتباط S7 و خدمات ارتباطی باز پشتیبانی می‌کند.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6GK7343-1EX30-0XE0 |
| نوع محصول | پردازنده ارتباطات اترنت صنعتی |
| عملکرد اصلی | اتصال ایستگاه S7-300 به اترنت صنعتی و PROFINET IO |
| برنامه یا سری سازگان | سیستم‌های سیماتیک S7-300 که از پروتکل‌های ISO، TCP/IP، ارتباط S7 یا PROFINET IO استفاده می‌کنند |
شناسایی دقیق
تطابق دقیق کاراکتر به کاراکتر شمارهٔ ۶GK7343-1EX30-0XE0 و تأیید کامل عنوان پردازندهٔ ارتباطی سیماتیک نِت CP 343-1
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
پردازندهٔ ارتباطی سیماتیک نِت CP 343-1، ایستگاه‌های اتوماسیون S7-300 را به اترنت صنعتی متصل می‌کند و از عملکردهای کنترلر یا دستگاه PROFINET IO، ارتباط S7 و خدمات ارتباطی باز پشتیبانی می‌کند.
دو پورت RJ45 با سوئیچ یکپارچهٔ ERTEC 200، امکان اتصال به شبکه با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه را فراهم می‌کند. پردازنده از پروتکل‌های ISO، TCP/IP، RFC 1006، ارتباط S7، سرویس‌های FETCH/WRITE و SEND/RECEIVE پشتیبانی می‌کند. نقش‌های کنترل‌کننده و دستگاه، ادغام در پروژه‌های PROFINET IO پشتیبانی‌شده را با قابلیت عیب‌یابی و راه‌اندازی شبکه امکان‌پذیر می‌سازند.
توابع کلیدی
اترنت صنعتی دوپورته
دو پورت RJ45 با سوئیچ یکپارچهٔ ERTEC 200، امکان اتصال به شبکه با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه را فراهم می‌کند.
خدمات ارتباطی چندگانه
پردازنده از پروتکل‌های ISO، TCP/IP، RFC 1006، ارتباط S7، سرویس‌های FETCH/WRITE و SEND/RECEIVE پشتیبانی می‌کند.
ادغام PROFINET
نقش‌های کنترل‌کننده و دستگاه، ادغام در پروژه‌های PROFINET IO پشتیبانی‌شده را با قابلیت عیب‌یابی و راه‌اندازی شبکه امکان‌پذیر می‌سازند.
مشخصات رسمی
| پورت‌های اترنت صنعتی | 2 |
|---|---|
| نوع اتصال‌دهندهٔ اترنت | RJ45 |
| نرخ انتقال | ۱۰ تا ۱۰۰ مگابیت بر ثانیه |
| کنترل‌کنندهٔ سوئیچ یکپارچه | ERTEC 200 |
| نقش‌های PROFINET IO | کنترل‌کننده و دستگاه |
| انتقال ارتباطی باز | استاندارد ایزو، تی‌سی‌پی/آی‌پی و ایزو روی تی‌سی‌پی (آر‌اف‌سی ۱۰۰۶) |
| S7 | پشتیبانی شده |
| سرویس فِچ/نوشتن | پشتیبانی شده |
| ارسال/دریافت با مالتی‌کست | پشتیبانی شده |
| منبع تغذیه خارجی | 24 ولت جریان مستقیم |
| تامین توان از طریق بک‌پلین | ۵ ولت مستقیم |
| جریان معمولی بک‌پلین در ۵ ولت | ۰٫۲ آمپر |
| اتصال برق خارجی | ترمینال قابل وصل‌شدن دو پینه |
| وزن خالص | ۰٫۲۹۷ کیلوگرم |
پرسش‌های رایج
آیا ۶GK7343-1EX30-0XE0 می‌تواند به‌عنوان کنترل‌کننده پروفی‌نت آی‌او عمل کند؟
بله؛ این دستگاه در پیکربندی‌های سازگان‌پذیر PROFINET IO، از نقش کنترلر و نقش دستگاه را هر دو پشتیبانی می‌کند.
مدل ۶GK7343-1EX30-0XE0 چند پورت اترنت فراهم می‌کند؟
این مدل دو پورت RJ45 را از طریق یک سوئیچ تعبیه‌شدهٔ ERTEC 200 فراهم می‌کند.
مدل ۶GK7343-1EX30-0XE0 از چه پروتکل‌های ارتباطی بازی پشتیبانی می‌کند؟
پروتکل‌های انتقال پشتیبانی‌شده شامل ISO، TCP/IP و ISO-on-TCP بر اساس RFC 1006 هستند.
آیا مدل ۶GK7343-1EX30-0XE0 نیاز به منبع تغذیهٔ خارجی دارد؟
بله؛ علاوه بر اتصال به بُرد پشتی، باید یک منبع تغذیهٔ مناسب ۲۴ ولت DC نیز تأمین شود.
حداکثر سرعت اترنت قابل توافق برای مدل ۶GK7343-1EX30-0XE0 چقدر است؟
رابط‌ها از نرخ‌های انتقال ۱۰ تا ۱۰۰ مگابیت بر ثانیه پشتیبانی می‌کنند.
پیش از جایگزینی مدل ۶GK7343-1EX30-0XE0، چه اطلاعاتی باید پشتیبان‌گیری شوند؟
ذخیرهٔ پیکربندی سخت‌افزار، تنظیمات آی‌پی، نام دستگاه، پارامترهای اتصال و پروژهٔ کنترلر
پیش از راه‌اندازی مدل ۶GK7343-1EX30-0XE0 چه مواردی را باید بررسی کنم؟
تأیید سازگانی رک، آدرس‌دهی، سرویس‌های ارتباطی انتخاب‌شده، کابل‌کشی شبکه و قطبیت تغذیهٔ ۲۴ ولت
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- بررسی اینکه پردازندهٔ مرکزی (CPU) و پروژهٔ مهندسی از نسخهٔ سخت‌افزاری انتخاب‌شدهٔ ماژول ارتباطی CP 343-1 پشتیبانی می‌کنند.
- ثبت آدرس آی‌پی، زیرشبکه، نام دستگاه و اتصالات انتقال پیکربندی‌شده
- بررسی هر دو مسیر اترنت و تغذیهٔ خارجی ۲۴ ولت جریان مستقیم پیش از راه‌اندازی
