سوئیچ اترنت صنعتی مدیریت‌شده سیمنز ۶GK5204-2BB00-2AA3 SCALANCE X204-2

مرور کلی

سیمنز SCALANCE X-200

سوئیچ اترنت صنعتی مدیریت‌شده ۶GK5204-2BB00-2AA3 SCALANCE X204-2

اتصال چهار پیوند اترنت مسی و دو پیوند فیبر نوری چندحالتی با قابلیت مدیریت شبکه، ورودی‌های تغذیه‌ی مستقل جریان مستقیم و تماس اطلاع‌دهنده‌ی خطا.

در یک نگاه

برند	زیمنس
مدل	6GK5204-2BB00-2AA3
نوع محصول	سوئیچ شبکه‌ی صنعتی مدیریت‌شده
عملکرد اصلی	اتصال بخش‌های شبکه‌ی مسی و فیبر نوری
کاربرد	شبکه‌های اترنت صنعتی و پروفینت

مسی و فیبر چندحالتی

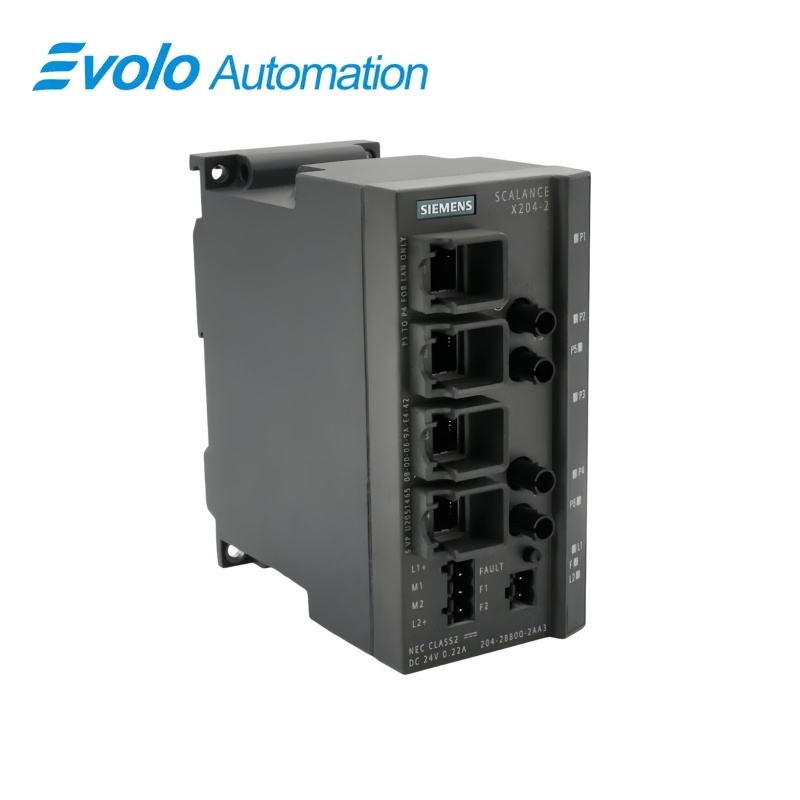

چهار پورت RJ45 برای اتصال تجهیزات محلی و دو پورت BFOC برای اتصال بخش‌های فیبر نوری.

تشخیص شبکه

مدیریت مبتنی بر وب، ادغام PROFINET IO و LEDها اطلاعاتی دربارهٔ ایستگاه و پورت‌ها ارائه می‌دهند.

ذخیره‌سازی قابل تعویض پیکربندی

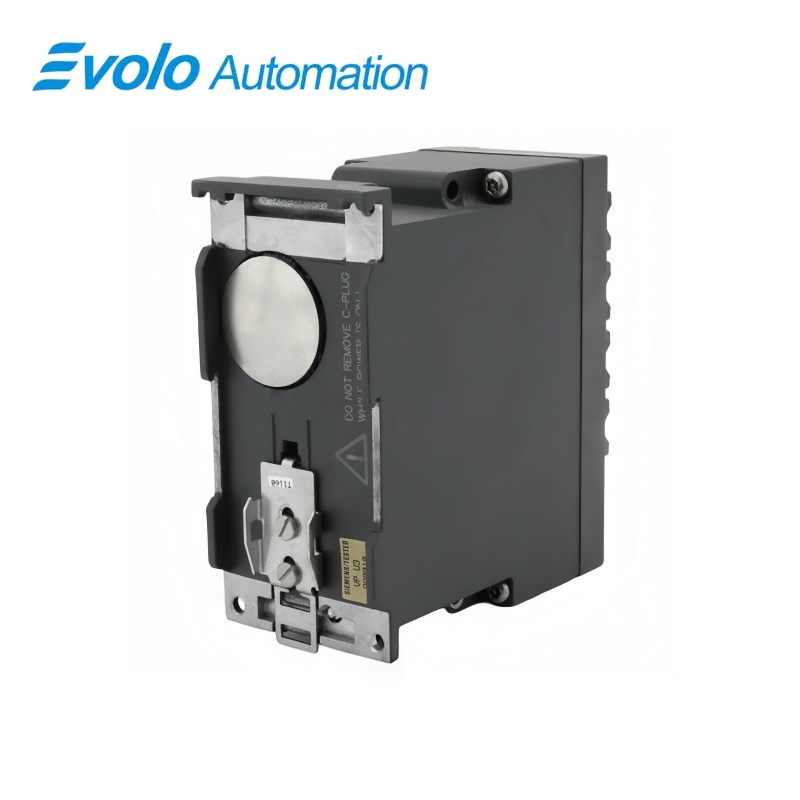

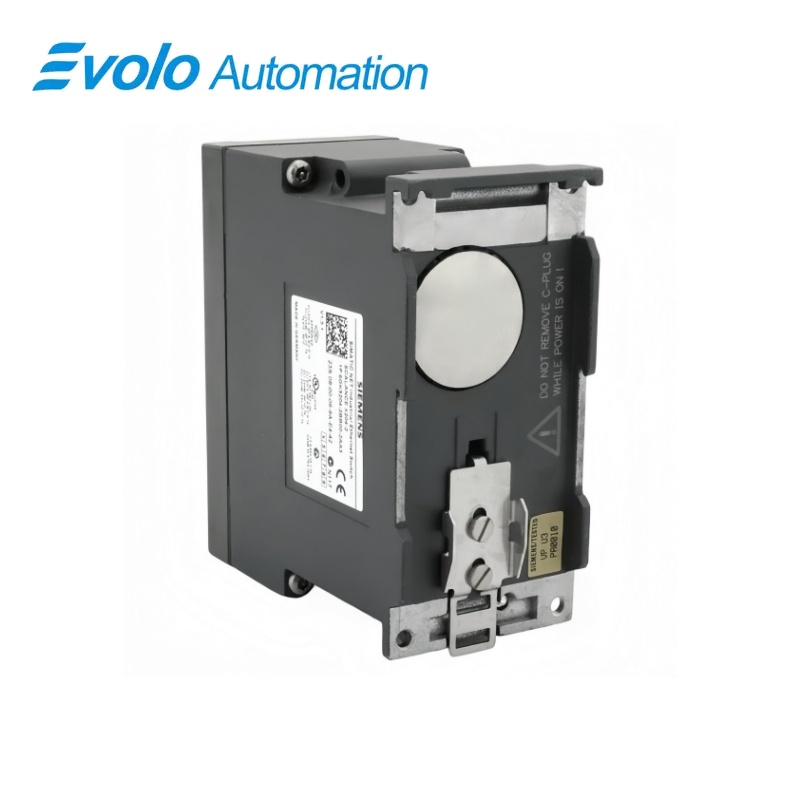

پلاگین اختیاری C-PLUG انتقال پیکربندی را در زمان خدمات پشتیبانی می‌کند.

خلاصه ی محصول

6GK5204-2BB00-2AA3 سوئیچ مدیریت‌شده SCALANCE X204-2 برای ترکیب اتصالات ماشین با کابل‌های دو سیمه و پیوندهای شبکه‌ای فیبر چندحالتی است. رابط‌های مسی پشتیبانی از عملیات ۱۰ و ۱۰۰ مگابیت بر ثانیه را دارند، در حالی که رابط‌های نوری با سرعت ۱۰۰ مگابیت بر ثانیه در حالت دوطرفه کامل کار می‌کنند.

ورودی‌های DC ۲۴ ولت با قابلیت افزونگی، یک تماس سیگنال‌دهندهٔ قابل پیکربندی و قابلیت‌های مدیریت شبکه، ادغام در شبکه‌های صنعتی از جمله عملیات حلقهٔ افزونه با طراحی مناسب شبکه را پشتیبانی می‌کنند.

تمرکز سفارش: پیوند فیبر چندحالتی BFOC و پیوند نوری ۱۳۱۰ نانومتری را با شبکهٔ نصب‌شده تطبیق دهید و شمارهٔ دقیق مدل سخت‌افزاری را از نسخهٔ بعدی آن متمایز نگه دارید.

توابع کلیدی

تجهیزات محلی را به بخش‌های فیبر نوری متصل کنید

چهار پورت مسی برای خدمت‌رسانی به دستگاه‌های اترنت نزدیک و دو رابط BFOC برای اتصال فیبر نوری چندحالتی تا فاصلهٔ حداکثر ۳ کیلومتر.

پایش شرایط شبکه و برق

نشانگرهای LED و یک تماس سیگنال‌دهنده وضعیت‌های پایش‌شده را نشان می‌دهند، در حالی که مدیریت مبتنی بر وب امکان دسترسی به پیکربندی و عیب‌یابی را فراهم می‌کند.

انتقال پیکربندی سوئیچ در زمان تعمیر و نگهداری

ماژول اختیاری C-PLUG پیکربندی دستگاه را برای فرآیندهای نگهداری و تعویض ذخیره می‌کند.

مشخصات رسمی

پورت‌های شبکهٔ مسی	۴ پورت RJ45 با سرعت ۱۰/۱۰۰ مگابیت بر ثانیه، نیم‌دوپلکس یا تمام‌دوپلکس
پورت‌های شبکهٔ نوری	۲ رابط BFOC/ST با سرعت ۱۰۰ مگابیت بر ثانیه تمام‌دوپلکس، استاندارد ۱۰۰BASE-FX
محیط انتقال نوری	فیبر چندحالتی با ابعاد ۵۰/۱۲۵ یا ۶۲٫۵/۱۲۵ میکرومتر؛ طول موج ۱۳۱۰ نانومتر
حداکثر طول بخش فیبر	۳ کیلومتر در شرایط مشخص‌شدهٔ فیبر و تضعیف
حداکثر اتصال استاندارد مسی	۱۰۰ متر با کابل استاندارد آی‌ئی اف‌سی تی‌پی و اتصال‌دهنده‌های مشخص‌شده
ورودی‌های منبع تغذیه	۲ × ۲۴ ولت جریان مستقیم ایمن؛ محدودهٔ مجاز ۱۸ تا ۳۲ ولت جریان مستقیم
جریان در ولتاژ تغذیهٔ نامی	215 mA
تلفات توان در ۲۴ ولت جریان مستقیم	۵٫۱۶ وات
محافظت از ورودی در برابر جریان اضافی	فیوز قابل بازنشانی پی‌تی‌سی، ۰٫۶ آمپر / ۶۰ ولت
رتبه‌بندی تماس سیگنال‌دهنده	۲۴ ولت جریان مستقیم؛ حداکثر ۱۰۰ میلی‌آمپر
اتصال‌های توان و خطا	بلوک ترمینال تغذیهٔ ۴ پینی قابل فشاری و بلوک ترمینال تماس سیگنالینگ ۲ پینی
دمای محیط عملیاتی	۱۰- تا ۶۰+ درجهٔ سانتی‌گراد
دمای نگهداری و حمل‌ونقل	۴۰- تا ۷۰+ درجه سانتی‌گراد
رطوبت کاری	زیر ۹۵ درصد، بدون تشکیل رطوبت
حد مجاز محیطی وابسته به ارتفاع	تا ارتفاع ۲۰۰۰ متر در دمای ۵۶ درجه سانتی‌گراد؛ تا ارتفاع ۳۰۰۰ متر در دمای ۵۰ درجه سانتی‌گراد
زمان پیرشدن آدرس‌ها	30 ثانیه
سازگاری پورت مسی	هماهنگ‌سازی خودکار، عبور خودکار MDI/MDIX و اصلاح خودکار قطبیت

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا می‌توانم اتصال‌دهنده‌های فیبر ST را به ۶GK5204-2BB00-2AA3 متصل کنم؟

بله، سوکت‌های BFOC با فرمت اتصال‌دهنده ST سازگار هستند.

آیا ۶GK5204-2BB00-2AA3 از عیب‌یابی شبکه برای تجهیزات سیار پشتیبانی می‌کند؟

از فیبر چندحالته با ساختار ۵۰/۱۲۵ میکرومتر یا ۶۲/۵/۱۲۵ میکرومتر مناسب برای انتقال در طول‌موج ۱۳۱۰ نانومتر استفاده کنید.

حداکثر طول یک بخش فیبر متصل به ۶GK5204-2BB00-2AA3 چقدر است؟

حداکثر طول بخش، در صورت رعایت مشخصات فیبر و محدودیت‌های تضعیف تعیین‌شده، ۳ کیلومتر است.

آیا می‌توانم سرعت یا حالت نیم‌دوجفتی متفاوتی را روی پورت‌های نوری ۶GK5204-2BB00-2AA3 اجباری کنم؟

خیر، پورت‌های نوری از انتقال دوطرفهٔ کامل با سرعت ثابت ۱۰۰ مگابیت بر ثانیه استفاده می‌کنند.

آیا برای اتصال‌های مسی مدل ۶GK5204-2BB00-2AA3 باید از کابل‌های کراس‌اور استفاده کرد؟

خیر، پورت‌های RJ45 از قابلیت تشخیص خودکار MDI/MDIX پشتیبانی می‌کنند.

چگونه می‌توانم پیکربندی شبکه را هنگام جایگزینی مدل ۶GK5204-2BB00-2AA3 حفظ کنم؟

از پلاگین اختیاری C-PLUG برای ذخیره‌سازی و انتقال پیکربندی سوئیچ استفاده کنید.

حداکثر بار تماسی که می‌توانم به خروجی خطای مدل ۶GK5204-2BB00-2AA3 متصل کنم چقدر است؟

مدار تماس سیگنال‌دهنده را در محدودهٔ ۲۴ ولت جریان مستقیم و جریان حداکثر ۱۰۰ میلی‌آمپر نگه دارید.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۶GK5204-2BB00-2AA3: پیش از انتخاب این نسخهٔ سخت‌افزاری یا ارزیابی جانشین فهرست‌شدهٔ آن یعنی مدل ۶GK5204-2BB10-2AA3، اپتیک‌های چندحالت نصب‌شده، اتصال‌دهنده‌های BFOC، روش تأمین برق و پیکربندی شبکه را با یکدیگر تطبیق دهید.

فهرست بررسی سازگاری برای مدل ۶GK5204-2BB00-2AA3

• از اتصال‌های چندحالتی ۱۳۱۰ نانومتری به جای اتصال‌های تک‌حالتی نسخهٔ LD استفاده کنید.
• اتصال‌های نوری را در حالت ثابت ۱۰۰ مگابیت بر ثانیه دوطرفهٔ کامل نگه دارید.
• پیکربندی اختیاری C-PLUG و پیکربندی پشتیبان را برای تبادل خدمات برنامه‌ریزی کنید.
• هر دو ورودی تغذیه را سیم‌کشی کنید و شرایط خطا را که قرار است نظارت شوند، برای نصب پیکربندی کنید.
