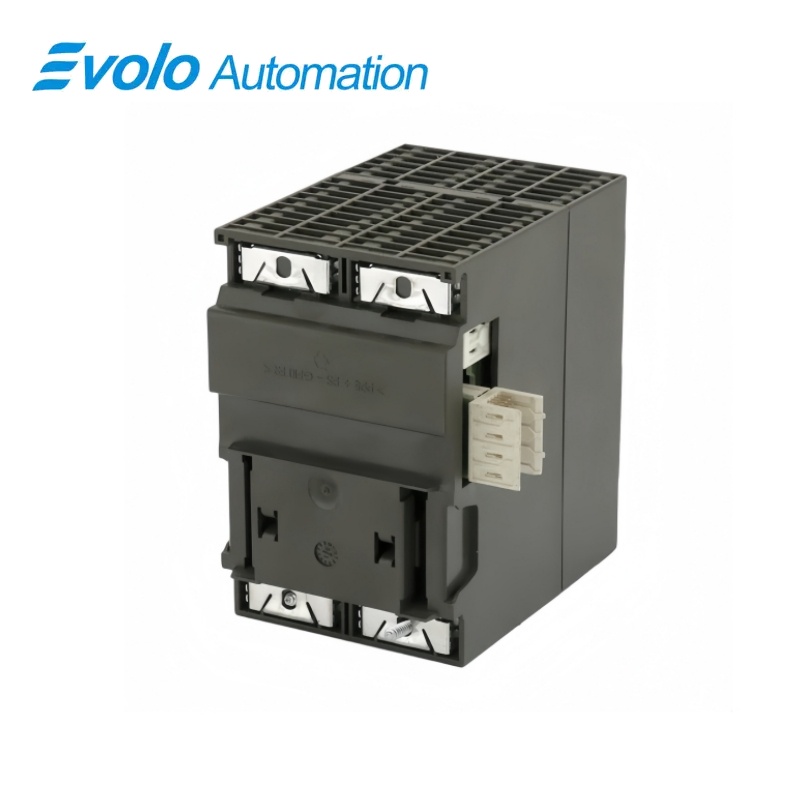

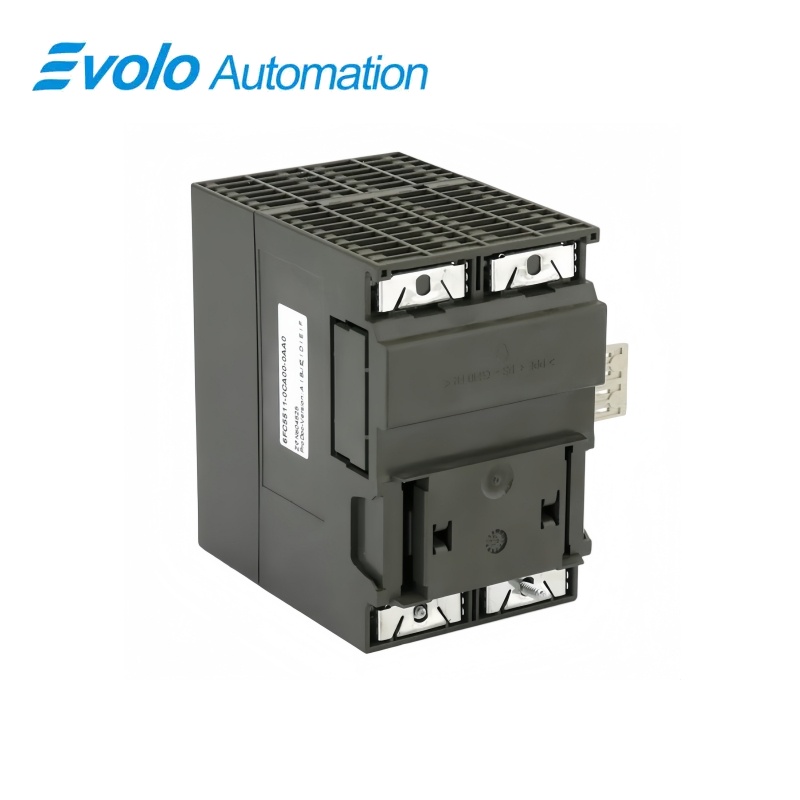

سیمنز ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ سینومریک DI/O۱۶، ماژول ورودی/خروجی دیجیتال

مرور کلی

سیستم کنترل عددی سینومریک ۸۰۲اس/سی شرکت زیمنس

ماژول دیجیتال ورودی/خروجی سینومریک دی‌آی/او۱۶ مدل ۶اف‌سی۵۵۱۱-۰سی‌ای۰۰-۰ای‌ای۰

فراهم‌کردن ۱۶ ورودی دیجیتال و ۱۶ خروجی دیجیتال برای سیستم ورودی/خروجی ماشین‌های سینومریک از طریق اتصالات ترمینال فشرده و مونتاژ ماژول دی‌آی/او۱۶ در کابینت

در یک نگاه

برند	زیمنس
مدل	6FC5511-0CA00-0AA0
نوع محصول	ماژول انبساط ورودی و خروجی دیجیتال
عملکرد اصلی	اتصال سنسورها و اکچوئتورهای ماشین
کاربرد	سیستم‌های کنترل سینومریک ۸۰۲اس و ۸۰۲سی

شانزده سیگنال ورودی

دو اتصال‌دهندهٔ ورودی، سیگنال‌های ماشین ۲۴ ولتی را از کلیدها و سنسورها دریافت می‌کنند.

شانزده خروجی قابل کنترل

دو گروه خروجی، عملگرها را با ترمینال‌های تغذیهٔ بار جداگانه به هم متصل می‌کنند.

ورودی/خروجی فشردهٔ ماشین

ماژول عرض ۸۰ میلی‌متری بخشی از آرایش ورودی/خروجی کنترل ماشین سینومریک است.

خلاصه ی محصول

6FC5511-0CA00-0AA0 یک ماژول دیجیتال ورودی/خروجی (دی‌آی/او۱۶) برای سیستم‌های کنترل ماشین سینومریک ۸۰۲اس/سی است. این ماژول، شانزده سیگنال ورودی دودویی و شانزده سیگنال خروجی را از طریق چهار اتصال‌دهندهٔ جلویی ۱۰ پینه به هم متصل می‌کند.

خروجی‌های ۲۴ ولتی تا ۰٫۵ آمپر رتبه‌بندی شده‌اند و ضریب همزمانی آن‌ها در میان ۱۶ خروجی برابر با ۰٫۵ است؛ در عین حال، مشخصات ورودی و زمان پاسخ در محدودهٔ میلی‌ثانیه‌ای، مناسب کلیدها و سنسورهای استاندارد ماشین هستند.

تمرکز سفارش: موقعیت ایستگاه دی‌آی/او۱۶، اتصال‌دهنده‌های جلویی و اختصاص آدرس‌های کنترل‌کنندهٔ منطقی برنامه‌پذیر (پی‌ال‌سی) را تطبیق دهید و بار مؤثر عملگرها را در مقابل ضریب همزمانی مشخص‌شده محاسبه کنید.

توابع کلیدی

دریافت سیگنال‌های کلید ماشین

۱۶ ورودی دیجیتال، سیگنال‌های ۲۴ ولت را می‌پذیرند که آستانه‌های روشن و خاموش و تأخیر پاسخ ورودی از ۰٫۵ تا ۳ میلی‌ثانیه به‌صورت مشخصی تعریف شده‌اند.

فعال‌سازی مدارهای اکچوئیتور گروه‌بندی‌شده با کلید

۱۶ خروجی در دو گروه هشت‌تایی متصل شده‌اند؛ هر اتصال‌دهندهٔ خروجی دارای ترمینال‌های تأمین بار و مرجع است.

نقشه‌برداری اتصالات میدانی به برنامهٔ PLC

شماره‌گذاری ورودی‌ها و خروجی‌های ماژول، پیوند بین ترمینال‌های ماشین و سیگنال‌های فرآیندی PLC SINUMERIK را فراهم می‌کند.

مشخصات رسمی

ظرفیت کانال دیجیتال	۱۶ ورودی و ۱۶ خروجی
ولتاژ حالت روشن ورودی	15 تا 30 ولت
جریان حالت روشن ورودی	۲ تا ۱۵ میلی‌آمپر
ولتاژ حالت خاموش ورودی	منفی ۳ تا مثبت ۵ ولت؛ یک ورودی باز در حالت خاموش است
تاخیر در تغییر ورودی	۰٫۵ تا ۳ میلی‌ثانیه در هر دو جهت
ولتاژ خروجی اسمی	24 ولت جریان مستقیم
رده‌بندی جریان خروجی	۰٫۵ آمپر برای هر خروجی با ضریب هم‌زمانی ۰٫۵ در میان ۱۶ خروجی
حداکثر افت ولتاژ در حالت روشن	3 ولت
حداکثر نشت جریان در حالت خاموش	۲ میلی‌آمپر

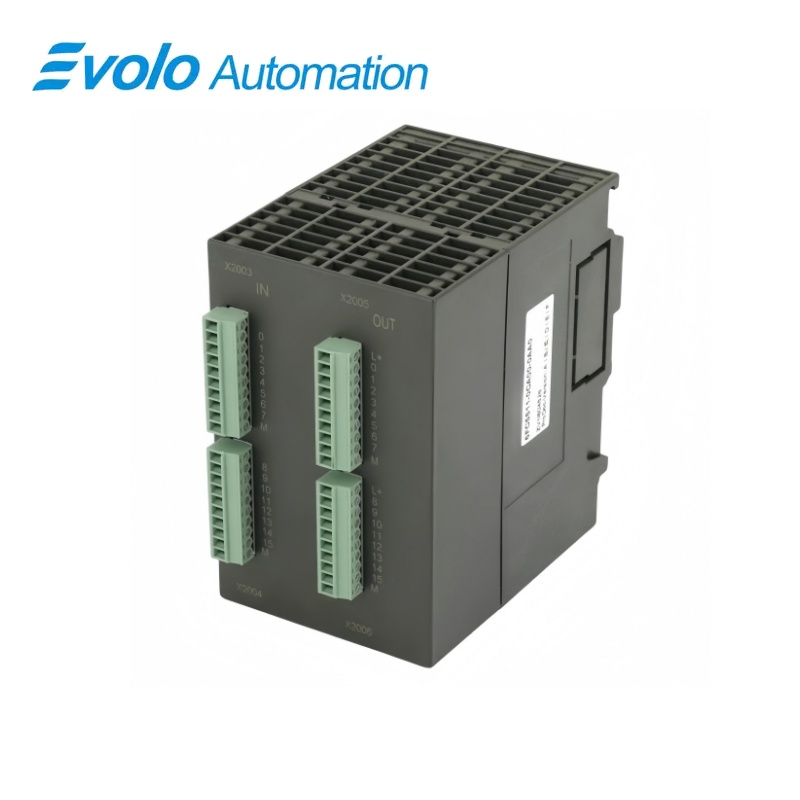

اتصالات ورودی دیجیتال	X2003 و X2004، هر کدام یک اتصال‌دهندهٔ ۱۰ پینه برای ۸ کانال ورودی
اتصالات خروجی دیجیتال	X2005 و X2006، هر کدام یک اتصال‌دهندهٔ ۱۰ پینه برای ۸ خروجی و تأمین برق بار آن‌ها
محدودهٔ رسانای سیگنال میدانی	۰٫۱۴ تا ۱٫۵ میلی‌متر مربع
دمای محیط عملیاتی	۰ تا +۵۵ درجه سلسیوس
رطوبت نسبی مجاز	۵ تا ۹۵ درصد، بدون ایجاد رطوبت مưngش
فشار هواي مجاز	۷۰۰ تا ۱۰۶۰ هکتوپاسکال
درجه محافظت	IP20
ابعاد ماژول	۸۰ × ۱۲۵ × ۱۱۸ میلی‌متر (عرض × ارتفاع × عمق)
وزن تقریبی ماژول	350 گرم

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

کدام اتصال‌دهنده‌ها سیگنال‌های ورودی را در ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ منتقل می‌کنند؟

۱۶ ورودی از طریق دو اتصال‌دهندهٔ ۱۰ پینهٔ X۲۰۰۳ و X۲۰۰۴ به هم متصل می‌شوند.

آیا ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ از شانزده خروجی قابل کنترل برای تجهیزات متحرک پشتیبانی می‌کند؟

برای خروجی‌های ۰ تا ۷ از X۲۰۰۵ و برای خروجی‌های ۸ تا ۱۵ از X۲۰۰۶ استفاده کنید؛ منبع بار و مرجع در هر اتصال‌دهنده موجود است.

آیا تمام خروجی‌های ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ می‌توانند همزمان جریان نامی کامل ۰٫۵ آمپر را تحمل کنند؟

خیر، ضریب هم‌زمانی مشخص‌شده برای ۱۶ خروجی برابر با ۰٫۵ است.

ولتاژ سیگنال چقدر است که ورودی دیجیتال ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ را فعال می‌کند؟

ورودی بین ۱۵ تا ۳۰ ولت سیگنال روشن را تشخیص می‌دهد.

ورودی باز توسط ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ چگونه تفسیر می‌شود؟

ورودی باز به‌عنوان سیگنال خاموش تفسیر می‌شود.

آیا می‌توانم ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ را در محل ماشینی بدون پوشش نصب کنم؟

خیر، ماژول IP۲۰ باید در پوشش مناسبی مانند کابینت کنترل نصب شود.

ورودی‌های دیجیتال ۶FC۵۵۱۱-۰CA۰۰-۰AA۰ چقدر سریع به تغییر سیگنال واکنش نشان می‌دهند؟

تأخیر برای هر دو انتقال صعودی و نزولی ورودی بین ۰٫۵ تا ۳ میلی‌ثانیه است.

یادداشت‌های سازگردی و سفارش

پیش از سفارش ۶FC۵۵۱۱-۰CA۰۰-۰AA۰: سخت‌افزار DI/O۱۶ و اختصاص سیگنال PLC را با سیستم SINUMERIK نصب‌شده تطبیق دهید، سپس کانکتورهای جلویی، گروه‌های تأمین بار و بار فعال خروجی را بررسی کنید.

فهرست بررسی سازگاری برای ۶FC۵۵۱۱-۰CA۰۰-۰AA۰

• ورودی‌های هر گروه را به ترتیب کانال مورد نیاز به X۲۰۰۳ و X۲۰۰۴ متصل کنید.
• هر گروه خروجی را به اتصال مربوطهٔ تأمین بار X۲۰۰۵ یا X۲۰۰۶ نگه دارید.
• در محاسبهٔ بار خروجی، ضریب هم‌زمانی ۰٫۵ را به کار ببرید.
• محیط کابینت را در محدودهٔ دمایی و رطوبتی ماژول IP۲۰ فراهم کنید.
