اتصال‌دهندهٔ باس پروفسیبوس سیمنز مدل ۶ES۷۹۷۲-۰BA۵۰-۰XA۰، سیماتیک پروفسیبوس فست‌کانکت، با زاویهٔ ۹۰ درجه و بدون سوکت PG
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- کابل فرآیند FC را مستثنی کنید.
- از قطر کابل ۸ ± ۰٫۵ میلی‌متر استفاده کنید.
- در این بخش، نقطه دسترسی جداگانه‌ای برای PG در نظر بگیرید.
- سیم‌کشی ورودی و خروجی را با آرایش پایان‌بندی تطبیق دهید.

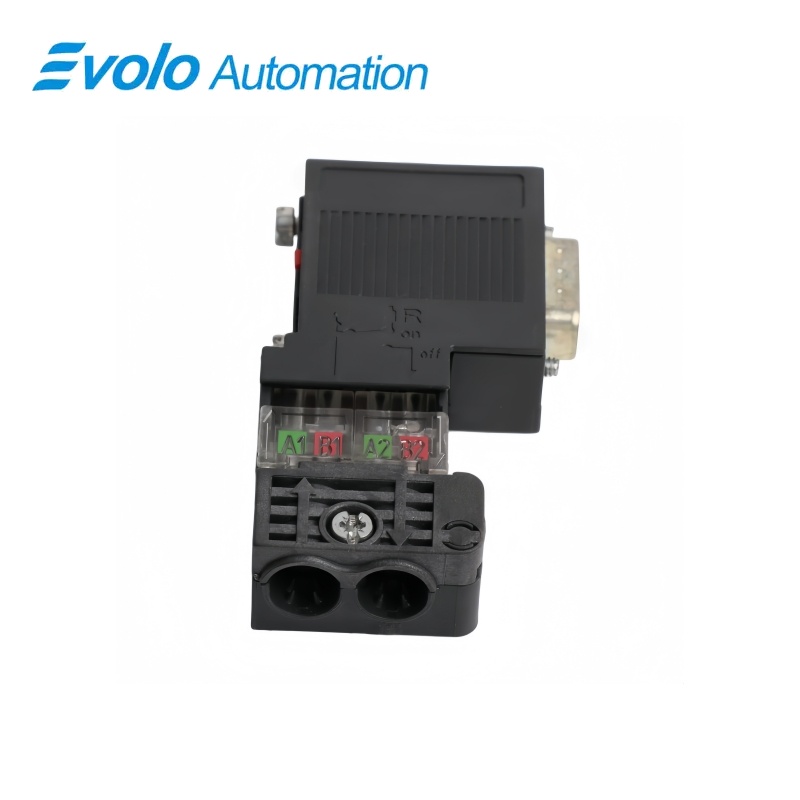

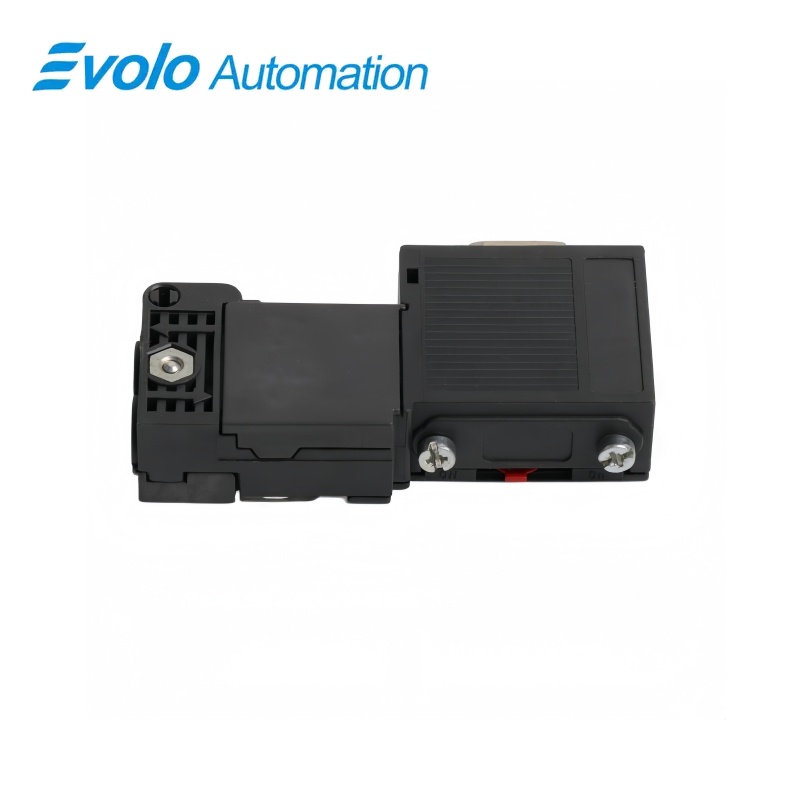

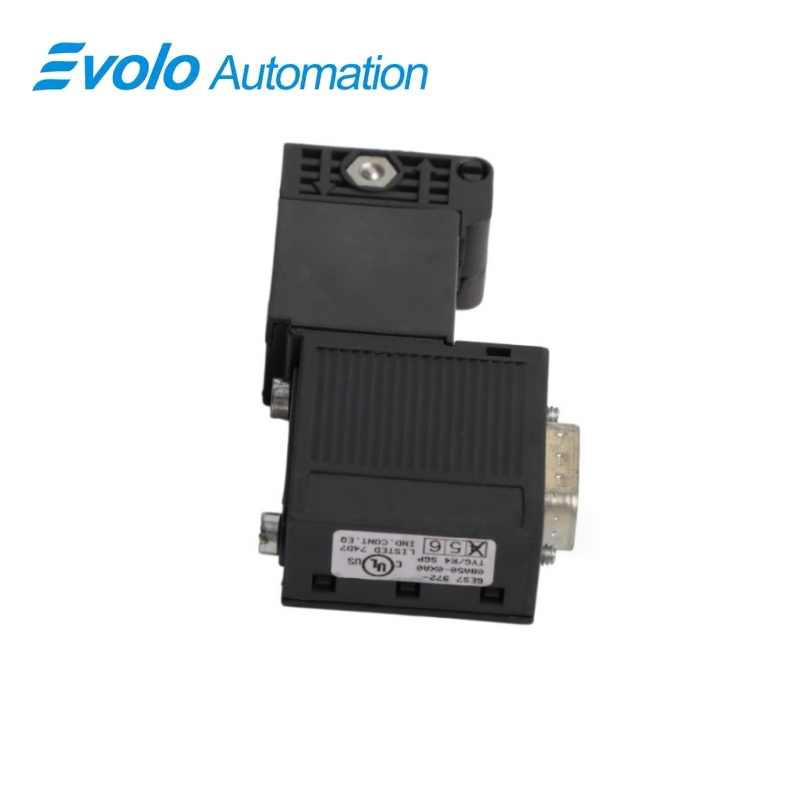

اتصال‌دهنده باس سیماتیک پروفی‌باس فست‌کانکت ۹۰ درجه زیمنس ۶ES۷۹۷۲-۰BA۵۰-۰XA۰ بدون سوکت PG
اتصال‌دهنده پروفی‌باس فست‌کانکت زاویه‌دار بدون سوکت PG، دارای چهار تماس جابجایی عایق و پایانه‌بندی قابل انتخاب برای باس.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7972-0BA50-0XA0 |
| نوع محصول | اتصال‌دهنده باس فست‌کانکت |
| عملکرد اصلی | اتصال فیلد‌باس با جابجایی عایق |
| کاربرد | نصب‌های پروفی‌باس RS ۴۸۵ |
عدم وجود اتصال محلی PG
اتصال باس فشرده نسخه‌ای است بدون سوکت دستگاه برنامه‌ریزی.
تماس‌های هادی فست‌کانکت
چهار ترمینال جابجایی عایق پذیرنده کابل فست‌کانکت پروفی‌باس مشخص‌شده هستند.
خروجی زاویه‌دار
کابل از کانکتور با زاویه‌ی ۹۰ درجه خارج می‌شود تا با فاصله‌ی طراحی‌شده‌ی رابط سازگان داشته باشد.
خلاصه ی محصول
6ES7972-0BA50-0XA0 از روش سیم‌کشی جابجایی عایق فست‌کانکت برای اتصال کابل پروفی‌باس به رابط ایستگاه استفاده می‌کند.
آرایش بدون پی‌جی (PG) دسترسی راه‌اندازی را از این اتصال جدا نگه می‌دارد، درحالی‌که قطع‌کننده‌ی لغزنده‌ی یکپارچه پیکربندی صحیح انتهای باس را پشتیبانی می‌کند.
توابع کلیدی
اتصالات کابلی جابجایی عایق را ایجاد کنید
چهار تماس فست‌کانکت رساناهای باس را بدون استفاده از بست‌های پیچی جداگانه پایان می‌دهند.
انتهای فیزیکی باس را انتخاب کنید
شبکه‌ی مقاومتی یکپارچه در انتهای باس به مدار متصل می‌شود و کابل خروجی را قطع می‌کند.
پشتیبانی از ارتباط پرسرعت RS ۴۸۵
این اتصال‌دهنده نرخ‌های انتقال PROFIBUS را از ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه پوشش می‌دهد.
مشخصات رسمی
| محدودهٔ نرخ انتقال PROFIBUS | ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه |
|---|---|
| زاویه خروج کابل | 90° |
| رابط دستگاه | اتصال‌دهنده مرد D-sub نه‌پینه |
| پایان‌دادن به کابل اتوبوس | چهار تماس جابه‌جایی عایق برای کابل فست‌کانکت |
| کنترل مقاومت پایانی | شبکهٔ یکپارچه که توسط کلید لغزنده فعال می‌شود |
| رفتار قطع اتصال باس | اتصال باس خروجی هنگام فعال‌شدن مقاومت پایانی قطع می‌شود |
| تامین برق از دستگاه متصل‌شده | ۴٫۷۵ تا ۵٫۲۵ ولت جریان مستقیم |
| حداکثر مصرف جریان | 5 میلی آمپر |
| قطر کابل قابل اتصال | ۸ ± ۰٫۵ میلی‌متر |
| دمای محیط عملیاتی | ۰ تا +۶۰ °C |
| دمای نگهداری و حمل‌ونقل | ۲۵− تا ۸۰+ درجه سانتی‌گراد |
| حداکثر رطوبت نسبی | ۷۵٪ در دمای ۲۵+ درجه سانتی‌گراد |
| رتبه‌بندی حفاظتی | IP20 |
| سوکت دستگاه برنامه‌ریزی | نصب نشده |
| ساختار کابل FastConnect مستثنی است. | کابل فرآیند فست‌کانکت |
پرسش‌های رایج
آیا مدل ۶ES7972-0BA50-0XA0 را می‌توان با کابل فرآیندی FastConnect استفاده کرد؟
خیر، کابل فرآیندی FC در میان انواع کابل‌های پذیرفته‌شده توسط این اتصال‌دهنده قرار ندارد.
آیا باید پیچ‌های جداگانهٔ هادی اتوبوس داخل مدل ۶ES7972-0BA50-0XA0 را سفت کنم؟
خیر، چهار تماس هادی اتوبوس آن از روش جابجایی عایق FastConnect استفاده می‌کند.
در صورت استفاده از مدل ۶ES7972-0BA50-0XA0، دسترسی PG در کجا باید فراهم شود؟
یک اتصال‌دهندهٔ قابل استفاده برای PG را در جای دیگری از این بخش فراهم کنید، زیرا این نسخه دارای سوکتی برای دستگاه برنامه‌ریزی نیست.
آیا مدل ۶ES7972-0BA50-0XA0 را می‌توان در یک نصب‌شدهٔ PROFIBUS با نرخ انتقال ۱۲ مگابیت بر ثانیه به‌کار برد؟
بله، محدودهٔ نرخ انتقال آن تا ۱۲ مگابیت بر ثانیه گسترش می‌یابد.
محدودهٔ دمای محیطی مجاز برای نگهداری یا حمل و نقل مدل ۶ES7972-0BA50-0XA0 چقدر است؟
دمای مشخص‌شدهٔ نگهداری و حمل و نقل از ۲۵- تا ۸۰+ درجه سانتی‌گراد است.
قطر کابل مناسب برای مدل ۶ES7972-0BA50-0XA0 چقدر است؟
قطر کابل PROFIBUS مشخص‌شده ۸ ± ۰٫۵ میلی‌متر است.
چرا هنگام تنظیم پایان‌بندی (termination) روی مدل ۶ES7972-0BA50-0XA0 باید جهت خروج کابل را در نظر گرفت؟
فعال‌سازی پایان‌بندی، کابل اتوبوس خروجی را قطع می‌کند؛ بنابراین موقعیت کلید تعیین می‌کند که کدام اتصال به سمت پایین فعال باقی می‌ماند.
