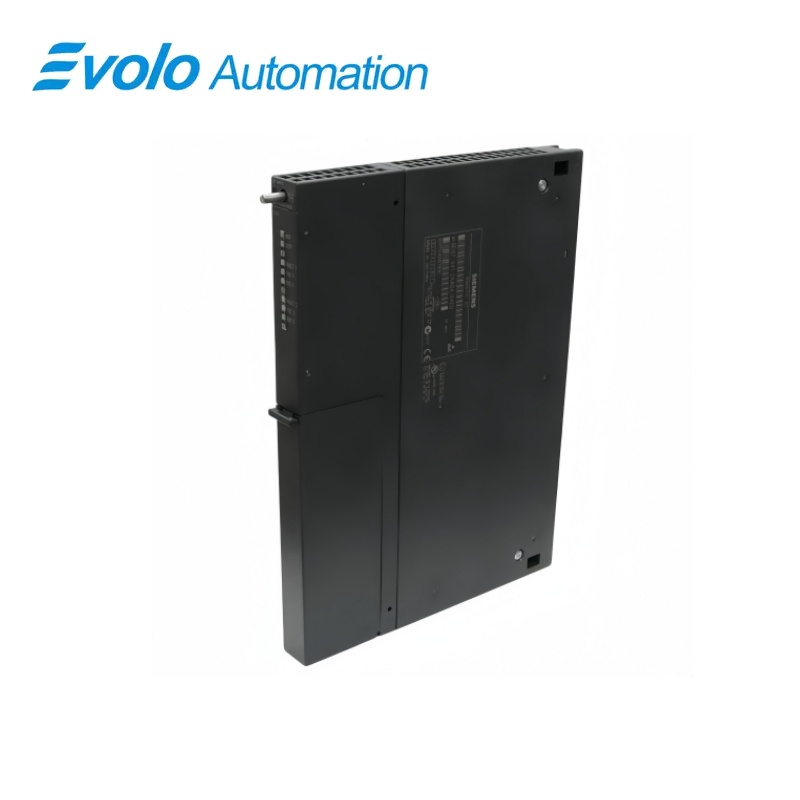

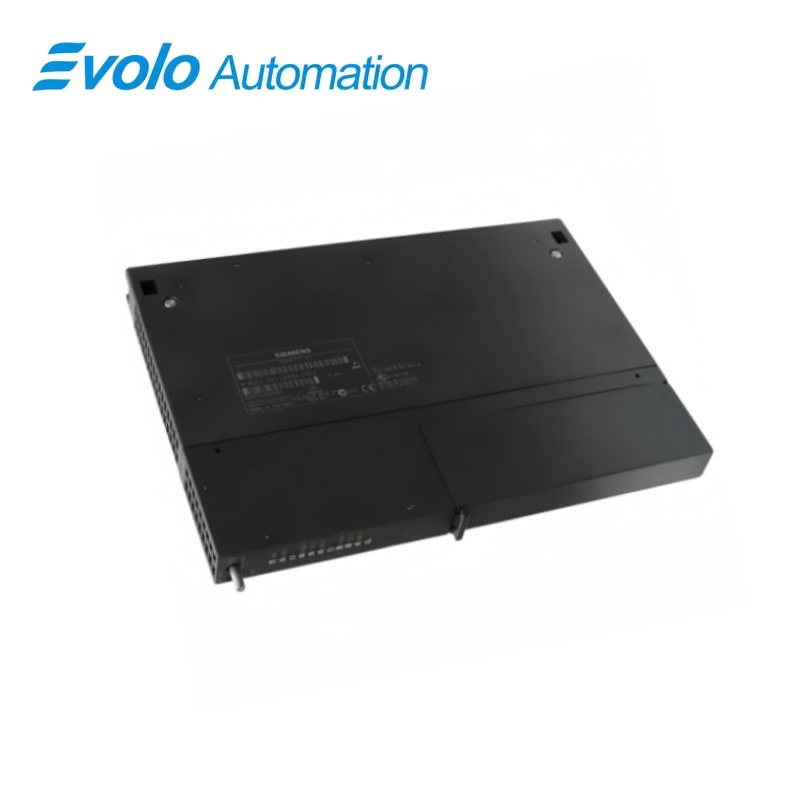

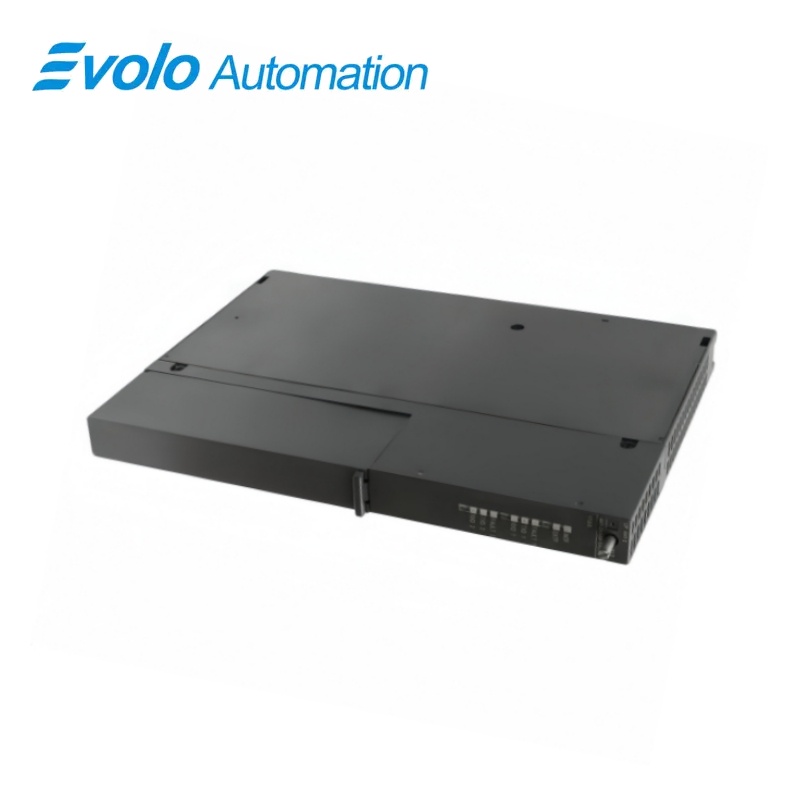

پردازندهٔ ارتباطات سریال سیمنز ۶ES۷۴۴۱-۱AA۰۳-۰AE۰ SIMATIC S7-400 CP 441-1
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- زیرماژول رابط RS۲۳۲C، TTY یا RS۴۲۲/۴۸۵ را که توسط همکار مورد نیاز است انتخاب کنید.
- سرعت اتصال را در محدودهٔ رابط فیزیکی انتخاب‌شده نگه دارید.
- پروتکل، فرمت کاراکتر و پارامترهای انتقال سازگان‌پذیر را در هر دو انتهای اتصال تنظیم کنید.
- از نرم‌افزار STEP ۷ همراه با بستهٔ پیکربندی نقطه‌به‌نقطهٔ CP استفاده کنید و داده‌های پروژه را برای خدمات آینده ذخیره کنید.
سیمنز SIMATIC S7-400 CP 441-1
۶ES۷۴۴۱-۱AA۰۳-۰AE۰ پردازندهٔ ارتباطات سریال SIMATIC S7-400 CP 441-1
اتصال ایستگاه S7-400 به یک دستگاه سریال از طریق یک رابط قابل تعویض، با درایورهای ارتباطی ASCII، ۳۹۶۴(R) و چاپگر.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۶ES۷۴۴۱-۱AA۰۳-۰AE۰ |
| نوع محصول | پردازندهٔ ارتباطات سریال |
| عملکرد اصلی | تبادل پیام‌های نقطه‌به‌نقطه |
| کاربرد | ارتباط کنترلر S7-400 |
رابط فیزیکی قابل انتخاب
یک شیار می‌تواند یک ماژول رابط زیرمجموعه RS232C، TTY ۲۰ میلی‌آمپر یا RS422/485 را بپذیرد.
گزینه‌های پروتکل یکپارچه
پروتکل‌های ASCII، ۳۹۶۴(R) و درایورهای چاپگر وظیفه ارتباط سریال را بر عهده دارند.
اختصاص پارامتر در اس‌تپ ۷
یک رابط تنظیمات جداگانه، تنظیمات سریال و متون پیام را تعریف می‌کند.
خلاصه ی محصول
۶ES۷۴۴۱-۱AA۰۳-۰AE۰ یک رابط سریال متغیر را به ایستگاه اتوماسیون SIMATIC S7-400 اضافه می‌کند. CP 441-1 ماژول رابط زیرمجموعه قابل نصب را می‌پذیرد تا اتصال الکتریکی با طرف سریال هماهنگ شود.
پروتکل‌های یکپارچه ASCII، ۳۹۶۴(R) و درایورهای چاپگر وظایف نقطه‌به‌نقطه پشتیبانی‌شده را انجام می‌دهند؛ حداکثر نرخ انتقال ۳۸/۴ کیلوبیت بر ثانیه روی RS232 و RS422/485 و ۱۹/۲ کیلوبیت بر ثانیه روی رابط TTY ۲۰ میلی‌آمپر است.
توابع کلیدی
سازگار کردن اتصال سریال فیزیکی
رابط متغیر، زیرماژول‌های RS232C، TTY با جریان ۲۰ میلی‌آمپر یا RS422/485 را بدون تغییر دادن پردازندهٔ اصلی ارتباطی پذیرفته می‌شود.
تبادل داده‌های سریال و پیام‌های چاپ‌شده
ASCII و ۳۹۶۴(R) انتقال داده‌های سریال را فراهم می‌کنند، در حالی که درایور چاپگر از پیام‌های قالب‌بندی‌شده برای چاپگرهای سازگان‌دار پشتیبانی می‌کند.
پیکربندی درون پروژهٔ S7
پارامترسازی STEP 7 تنظیمات رابط و متون پیام چاپگر را تعریف می‌کند؛ در عین حال حافظهٔ مربوط به پارامترها و متون در کارت حافظهٔ CPU اختصاص داده می‌شود.
مشخصات رسمی
| ولتاژهای اسمی تأمین شده از بُرد اصلی | ۵ ولت جریان مستقیم و ۲۴ ولت جریان مستقیم |
|---|---|
| بیشترین جریان پشتیبان پنج ولت | ۷۰۰ میلی‌آمپر بدون ماژول رابط |
| حافظهٔ CPU برای پارامترهای رابط | ۱ تا ۵ کیلوبایت به ازای هر رابط |
| حافظهٔ پردازنده برای متن‌های پیام | ۰ تا ۵۵ کیلوبایت به ازای هر رابط |
| اتصال‌های ارتباطی S7 | ۸ مورد کل |
| چیدمان رابط سریال | ۱ شکاف متغیر برای ماژول‌های فرعی RS232C، TTY ۲۰ میلی‌آمپر یا RS422/485 |
| بیشینه نرخ RS232 و RS422/485 | ۳۸/۴ کیلوبیت در ثانیه با ASCII، ۳۹۶۴(R) یا درایور چاپگر |
| حداکثر نرخ TTY: ۲۰ میلی‌آمپر | ۱۹/۲ کیلوبیت در ثانیه با ASCII، ۳۹۶۴(R) یا درایور چاپگر |
| بیشینه طول کابل‌های زره‌دار | RS232: ۱۰ متر؛ TTY ۲۰ میلی‌آمپر: ۱۰۰۰ متر؛ RS422/485: ۱۲۰۰ متر |
| جریان تغذیه ماژول‌های فرعی رابط | بیشینه ۳۰۰ میلی‌آمپر در ۵ ولت؛ TTY علاوه بر این حداکثر ۴۵ میلی‌آمپر در ۲۴ ولت نیز نیاز دارد |
| درایورهای پروتکل یکپارچه | اسکیی، ۳۹۶۴(R) و چاپگر |
| سازگانی با چاپگر | HP Deskjet، HP LaserJet، IBM Proprinter و چاپگرهای تعریف‌شده توسط کاربر |
| ابعاد پردازنده | ۲۵ × ۲۹۰ × ۲۱۰ میلی‌متر (عرض × ارتفاع × عمق) |
| وزن تقریبی مونتاژ | ۷۲۰ گرم برای پردازنده؛ ۱۰۰ گرم برای زیرماژول رابط |
پرسش‌های رایج
برای مدل ۶ES7441-1AA03-0AE0 کدام زیرماژول رابط را سفارش دهم؟
برای RS232C از ۶ES7963-1AA00-0AA0، برای ۲۰ میلی‌آمپر TTY از ۶ES7963-2AA00-0AA0 و برای RS422/485 از ۶ES7963-3AA00-0AA0 استفاده کنید.
آیا مدل ۶ES7441-1AA03-0AE0 از گزینه‌های پروتکل یکپارچه برای تجهیزات سیار پشتیبانی می‌کند؟
خیر، CP 441-1 تنها یک شیار رابط قابل‌تنظیم فراهم می‌کند.
بیشترین سرعت سریالی که می‌توانم برای اتصال RS232 روی مدل ۶ES7441-1AA03-0AE0 انتخاب کنم چقدر است؟
رابط RS232 تا ۳۸/۴ کیلوبیت بر ثانیه با پروتکل‌های ASCII، ۳۹۶۴(R) یا درایور چاپگر را پشتیبانی می‌کند.
حداکثر طول کابل RS232 زره‌دار قابل استفاده با ماژول ۶ES7441-1AA03-0AE0 چقدر است؟
حداکثر طول کابل RS232 زره‌دار ۱۰ متر است.
آیا ماژول ۶ES7441-1AA03-0AE0 نرخ انتقال یکسانی را روی پیوند TTY ۲۰ میلی‌آمپر فراهم می‌کند؟
خیر، رابط TTY ۲۰ میلی‌آمپر حداکثر تا ۱۹/۲ کیلوبیت بر ثانیه محدود شده است.
برای پارامترها و متون مورد استفاده توسط ماژول ۶ES7441-1AA03-0AE0 چقدر حافظه CPU باید اختصاص داد؟
برای پارامترهای رابط ۱ تا ۵ کیلوبایت و برای متون پیام ۰ تا ۵۵ کیلوبایت در کارت حافظه CPU سری S7 در نظر بگیرید.
آیا می‌توانم درایور پروتکل RK512 یا درایور سفارشی را در ماژول ۶ES7441-1AA03-0AE0 بارگذاری کنم؟
خیر، پشتیبانی از RK512 و درایورهای سفارشی قابل بارگذاری مجدد از ویژگی‌های CP 441-2 است، در حالی که این ماژول تنها از درایورهای ASCII، ۳۹۶۴(R) و چاپگر پشتیبانی می‌کند.
