اتصال‌دهندهٔ جلویی فنری ۴۰ پولی سیماتیک S۷-۳۰۰ سیمنز مدل ۶ES۷۳۹۲-۱BM۰۱-۰AA۰

مرور کلی

سیمنز سیماتیک S۷-۳۰۰

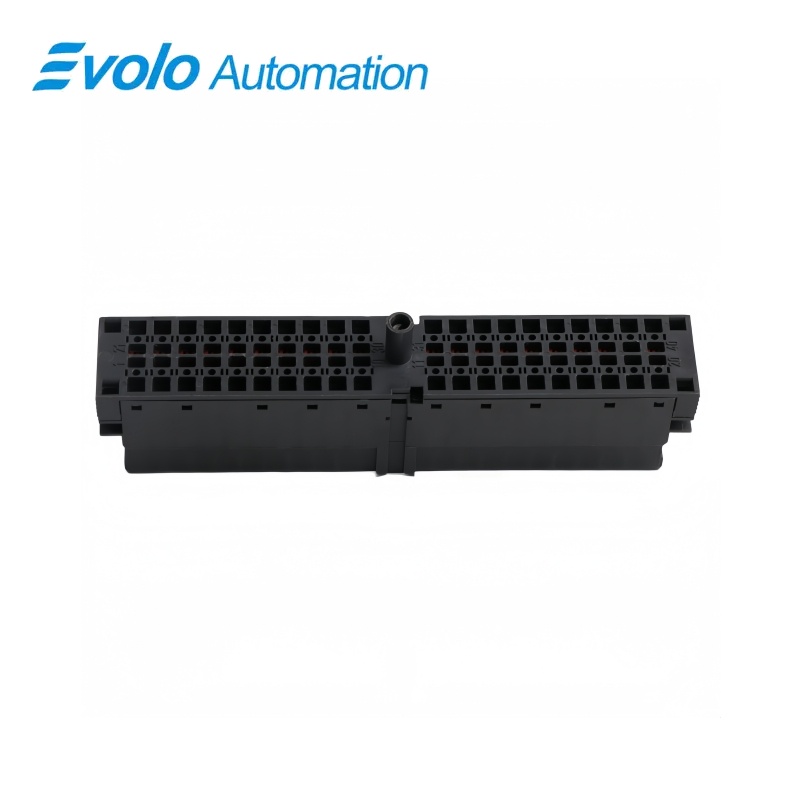

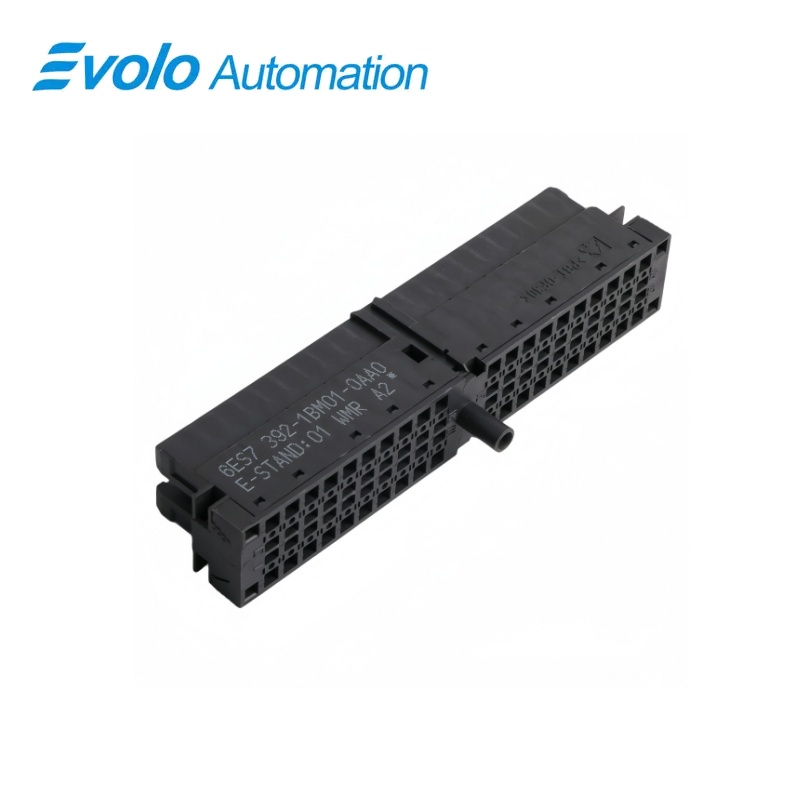

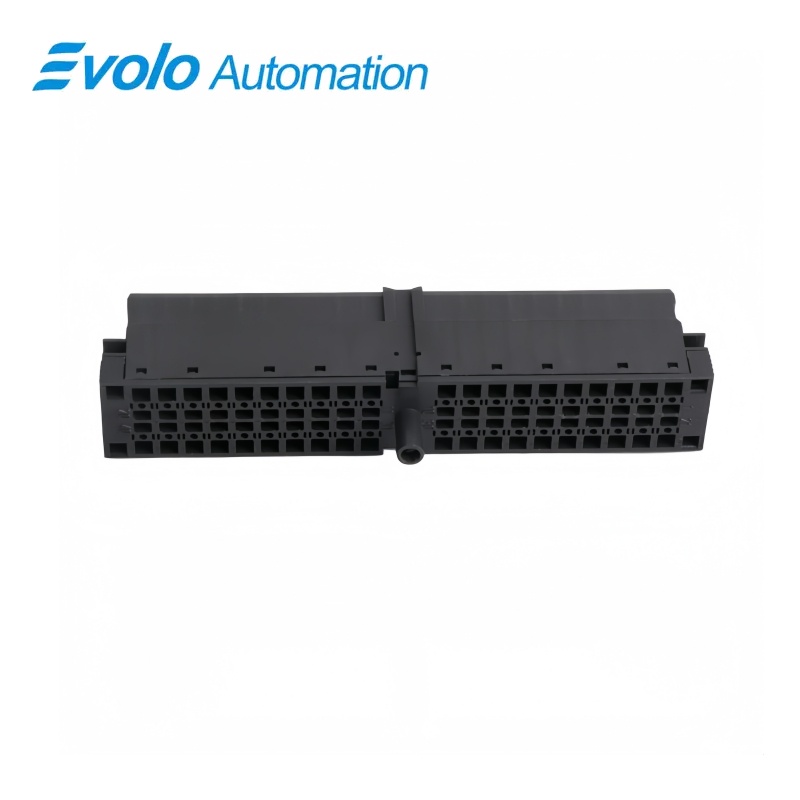

اتصال‌دهندهٔ جلویی فنری سیماتیک S۷-۳۰۰ مدل ۶ES۷۳۹۲-۱BM۰۱-۰AA۰ با ۴۰ پایه

اتصال‌دهندهٔ جلویی فنری با ۴۰ پایه، طول برهنه‌سازی هادی ۶ میلی‌متر و محدودهٔ سطح مقطع هادی ۰٫۱۴ تا ۰٫۷۵ میلی‌متر مربع.

در یک نگاه

برند	زیمنس
مدل	6ES7392-1BM01-0AA0
نوع محصول	کانکتور جلویی
عملکرد اصلی	سیم‌کشیٔ قابل جداشدن ماژول سیگنال در محل نصب
کاربرد	ماژول‌های سیگنال SIMATIC S7-300

چهل تماس سیگنالی

ماژول سیگنال نصب‌شده، تخصیص تماس‌های اتصال‌دهنده را تعیین می‌کند.

پایان‌بندی فنری تماس

هادی‌های توسعه‌یافته، انعطاف‌پذیر و آماده‌شدهٔ انعطاف‌پذیر، همگی در محدودهٔ مشخص‌شدهٔ سطح مقطع قرار دارند.

هندسهٔ مشخص‌شدهٔ سرپوش هادی

طول‌های مجاز حلقه‌ی عایق‌بندی‌شده به این بستگی دارد که آیا یک حلقه‌ی عایق وجود دارد یا خیر.

خلاصه ی محصول

6ES7392-1BM01-0AA0 اتصال‌دهنده‌ی سیم‌کشی میدانی را برای رابط‌های ماژول سیگنالی سیماتیک S7-300 با ۴۰ پایه‌ی سازگان‌پذیر پایان می‌دهد.

اتصال‌دهنده‌ی فنری از طول بریدن مشخص و کوتاهی استفاده می‌کند و محدودیت‌های فشرده‌ی هادی را دارد؛ تخصیص ترمینال‌ها از ماژول سیگنال انتخاب‌شده ارث‌بری می‌شود.

تمرکز سفارش: رابط ۴۰ پایه‌ای ماژول و محدوده‌ی حداکثری هادی ۰٫۷۵ میلی‌متر مربع اتصال‌دهنده را تطبیق دهید، نه اینکه محدودیت‌های نسخه‌ی دیگر اتصال‌دهنده‌ی جلویی را اعمال کنید.

توابع کلیدی

سیم‌کشی سیگنال فشرده را پایان دهید.

تماس‌های فنری هادی‌های توپر و انعطاف‌پذیر با سطح مقطع ۰٫۱۴ تا ۰٫۷۵ میلی‌متر مربع را می‌پذیرند.

سرهای آماده‌شده‌ی هادی را پشتیبانی می‌کند.

حلقه‌های دین ۴۶۲۲۸ در محدودیت‌های مشخص‌شده‌ی شکل و طول مجاز هستند.

سیم‌کشی میدانی را از ماژول جدا کنید.

اتصال‌دهنده‌ی جلویی رابط قابل‌جداشدن سیم‌کشی را برای ماژول سیگنالی سازگان‌پذیر S7-300 فراهم می‌کند.

مشخصات رسمی

تعداد تماس‌ها	۴۰ پل
فناوری ترمینال	تماس‌دهنده‌های فنری
سطح مقطع مجاز هادی	۰٫۱۴ تا ۰٫۷۵ میلی‌متر مربع برای رساناهای جامد، آزاد و انعطاف‌پذیر با سرپوش فلزی انعطاف‌پذیر
تعداد هادی‌ها در هر اتصال	۱؛ یا به‌صورت جایگزین ۲ رسانا که مجموع سطح مقطع آن‌ها حداکثر ۰٫۷۵ میلی‌متر مربع در یک سرپوش فلزی مشترک باشد
طول برداشتن عایق سیم	6 MM
اشکال مجاز سرپوش فلزی	DIN 46228 A، ۵ تا ۷ میلی‌متر بدون حلقه؛ E، حداکثر ۶ میلی‌متر با حلقه
دمای محیط عملیاتی	۰ تا +۶۰ °C
دمای نگهداری و حمل‌ونقل	۴۰- تا ۷۰+ درجه سانتی‌گراد
ابعاد (عرض × ارتفاع × عمق)	۲۱٫۶ × ۱۲۶ × ۴۰٫۹ میلی‌متر
وزن تقریبی کانکتور	۹۸ گرم

منبع رسمی: برگه اطلاعات فنی دقیق اتصال‌دهنده جلویی شیمنس

پرسش‌های رایج

آیا می‌توانم سیمی با سطح مقطع ۱٫۵ میلی‌متر مربع را به ۶ES7392-1BM01-0AA0 متصل کنم؟

خیر، محدوده مجاز رساناها تا ۰٫۷۵ میلی‌متر مربع ختم می‌شود.

آیا رساناهای میدانی برای ۶ES7392-1BM01-0AA0 باید تا طول ۱۰ میلی‌متر پوسته‌کندی شوند؟

خیر، طول مشخص‌شده پوسته‌کندی ۶ میلی‌متر است.

آیا دو سیم کوچک می‌توانند یک اتصال فنری مشترک روی ۶ES7392-1BM01-0AA0 را به اشتراک بگذارند؟

بله، دو سیم می‌توانند یک ترمینال را به اشتراک بگذارند، به شرطی که مقطع کلی آنها از ۰٫۷۵ میلی‌متر مربع بیشتر نباشد و از یک فِرول مشترک استفاده کنند.

طول فِرول مجاز با یقه عایقی روی ۶ES7392-1BM01-0AA0 چقدر است؟

فِرول‌های DIN 46228 نوع E با یقه عایقی حداکثر می‌توانند ۶ میلی‌متر طول داشته باشند.

برای ۶ES7392-1BM01-0AA0 چه نوع فِرولی بدون یقه عایقی قابل استفاده است؟

فِرول‌های DIN 46228 نوع A بدون یقه عایقی می‌توانند بین ۵ تا ۷ میلی‌متر طول داشته باشند.

آیا ۶ES7392-1BM01-0AA0 را می‌توان در کابینتی که در دمای زیر نقطه انجماد کار می‌کند نصب کرد؟

خیر، محدوده دمای محیطی عملیاتی مشخص‌شده برای آن از ۰ °C آغاز می‌شود.

آیا ۶ES7392-1BM01-0AA0 از یک تخصیص پین یکسان برای تمام ماژول‌های سیگنال S7-300 استفاده می‌کند؟

خیر، تخصیص تماس‌های اتصال‌دهنده باید مطابق با ماژول سیگنال خاصی که در حال سیم‌کشی است، انجام شود.

یادداشت‌های سازگردی و سفارش

پیش از سفارش محصول ۶ES۷۳۹۲-۱BM۰۱-۰AA۰: رابط ماژول ۴۰ پین متناظر را انتخاب کنید، طراحی تماس فنری را حفظ کنید و از اندازه هادی، طول بریدگی و هندسه فرول مشخص‌شده استفاده نمایید.

فهرست بازرسی سازگاری برای محصول ۶ES۷۳۹۲-۱BM۰۱-۰AA۰

• سکشن عرضی هادی را از ۰٫۷۵ میلی‌متر مربع تجاوز نکنید.
• هر هادی را به طول ۶ میلی‌متر پوسته‌برداری کنید.
• از شکل و طول فرول استاندارد DIN ۴۶۲۲۸ مناسب استفاده کنید.
• تخصیص دقیق ترمینال‌های ماژول سیگنال را رعایت کنید.
