پردازنده ارتباطی سیمنز ۶ES۷۳۴۰-۱CH۰۲-۰AE۰ SIMATIC S7-300 CP 340 RS422/485

مرور کلی

SIMATIC S7-300 • ارتباط سریال

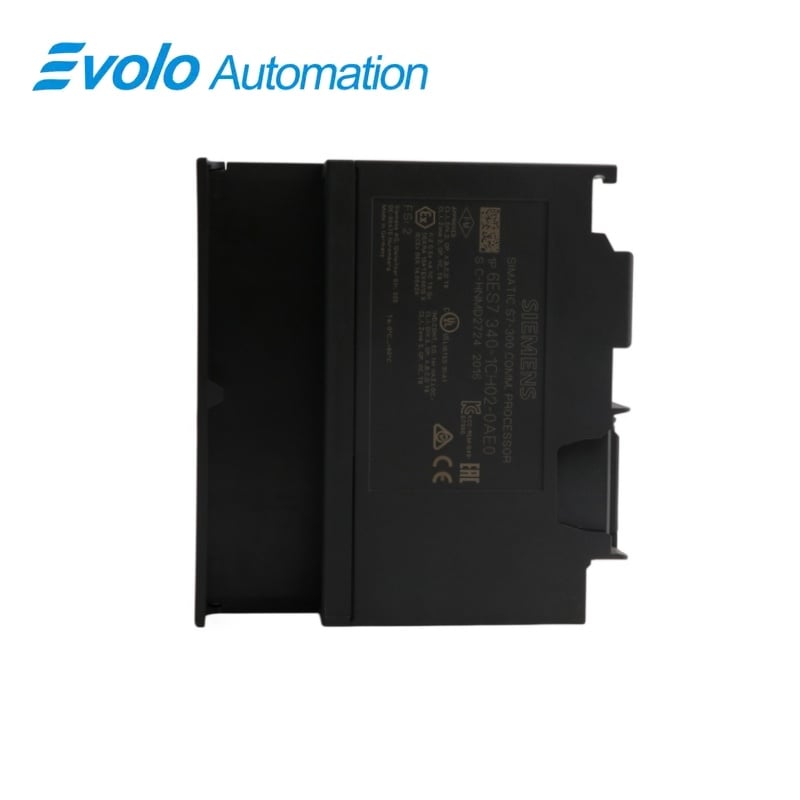

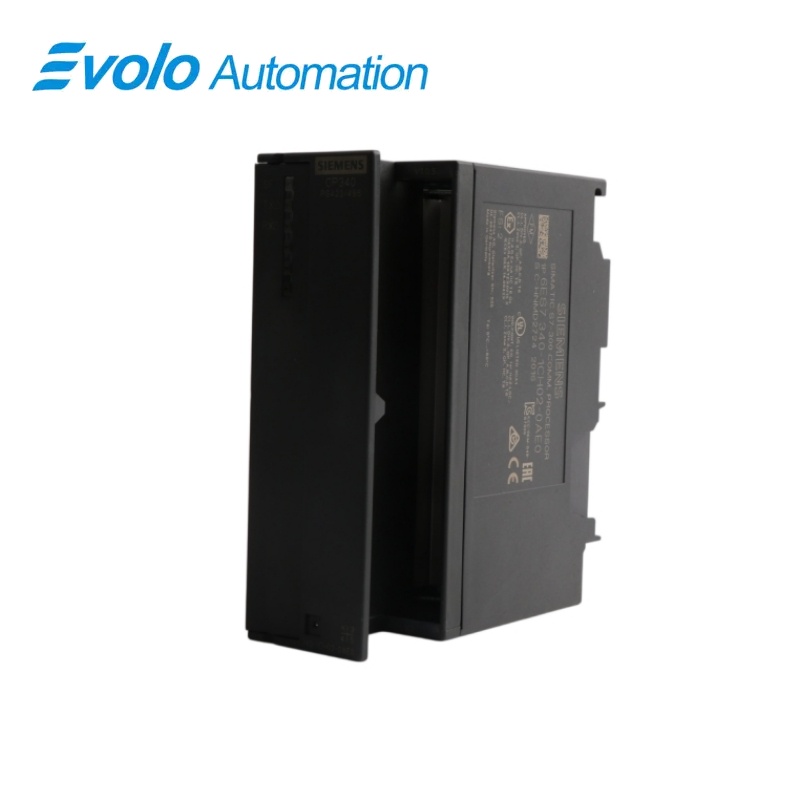

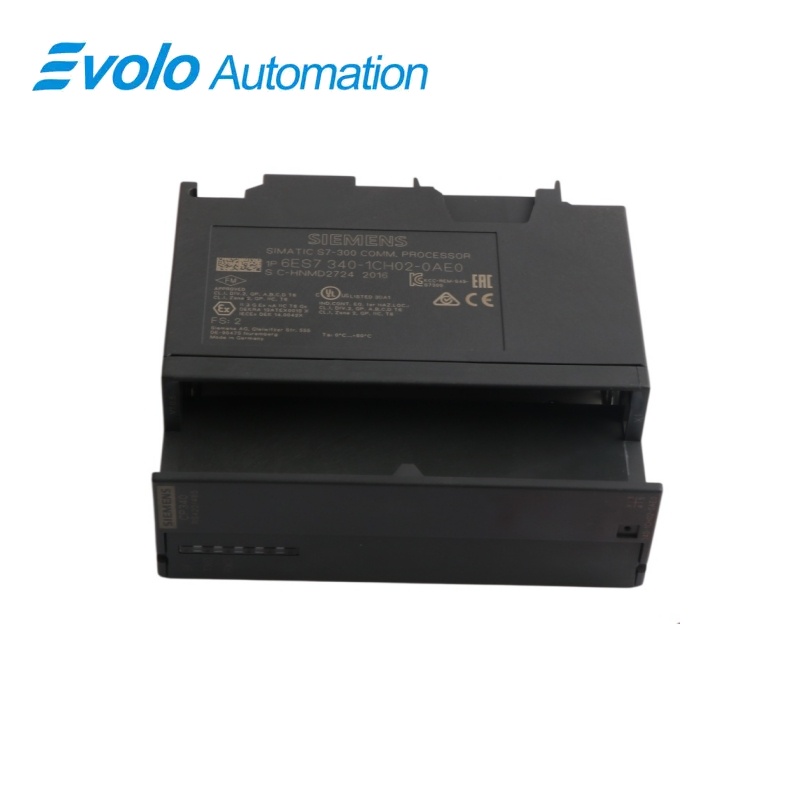

۶ES۷۳۴۰-۱CH۰۲-۰AE۰ پردازنده ارتباطی SIMATIC S7-300 CP 340 RS422/485

پردازنده CP 340 با رابط عایق‌شده RS422/485 برای ارتباط ASCII، ۳۹۶۴(R) و چاپگر.

در یک نگاه

برند	زیمنس
مدل	6ES7340-1CH02-0AE0
نوع محصول	پردازنده ارتباطی
عملکرد اصلی	پیوند نقطه‌به‌نقطه RS422/485
سری سازگان‌پذیر	SIMATIC S7-300

کانال سریال عایق‌شده

یک کانال منفرد و جداشده از طریق سوکت ساب‌دی ۱۵ پین به هم متصل می‌شود.

درایورهای پروتکل تعبیه‌شده

درایورهای ASCII، ۳۹۶۴(R) و چاپگر در فرم‌افِرِم پردازنده ادغام شده‌اند.

طول بلند خطوط سریال

این رابط امکان استفاده از کابل‌هایی با طول تا ۱۲۰۰ متر را در شرایط نصب مشخص‌شده فراهم می‌کند.

خلاصه ی محصول

6ES7340-1CH02-0AE0 این ماژول رابط سریال CP 340 RS422/485 را برای ایستگاه S7-300 فراهم می‌کند. این ماژول داده‌ها را از طریق رابط X.27 با جداسازی الکتریکی با یک هم‌پیمان سریال سازگان‌دار تبادل می‌کند.

درایورهای تعبیه‌شده ASCII، ۳۹۶۴(R) و چاپگر از قالب‌های مختلف تلگرام پشتیبانی می‌کنند، بدون آنکه تمام پروتکل‌های سریال را قابل تعویض بدانند. این ماژول توان عملیاتی خود را از طریق اتوبوس پشتیبان ۵ ولت دریافت می‌کند.

تمرکز سفارش: پیش از انتخاب پارامترهای کانال، سیم‌کشی RS422 یا RS485، پروتکل و زمان‌بندی تلگرام هم‌پیمان را با آن تطبیق دهید.

توابع کلیدی

ادغام هم‌پیمان سریال

کنترل‌کننده‌ها، رایانه‌ها یا دستگاه‌های سریال مناسب را از طریق کانال RS422/485 با جداسازی الکتریکی به هم متصل می‌کند.

مدیریت تلگرام‌ها بر اساس پروتکل

پروتکل ۳۹۶۴(R) حداکثر نرخ انتقال ۱۹/۲ کیلوبیت در ثانیه را پشتیبانی می‌کند، در حالی که درایورهای ASCII و چاپگر حداکثر نرخ ۹/۶ کیلوبیت در ثانیه را پشتیبانی می‌کنند.

خروجی چاپگر

پشتیبانی یکپارچه از چاپگر شامل مدل‌های HP Deskjet، HP Laserjet، IBM Proprinter و تنظیمات چاپگر تعریف‌شده توسط کاربر است.

مشخصات رسمی

منبع توان عملیاتی	اتصال‌دهنده باس پشتی‌بنده ۵ ولت جریان مستقیم
بیشترین جریان پشت‌صفحه	۱۶۵ میلی‌آمپر
کاهش توان موتور	توان مصرفی معمول: ۰/۶ وات؛ حداکثر توان مصرفی: ۰/۸۵ وات
کانال و اتصال‌دهنده سریال	۱ کانال عایق‌بندی‌شده با سوکت Sub-D ۱۵ پینی
حداکثر نرخ انتقال ۳۹۶۴(R)	۱۹٫۲ کیلوبیت بر ثانیه
حداکثر نرخ انتقال ASCII و چاپگر	۹/۶ کیلوبیت بر ثانیه
حداکثر طول تلگرام ASCII و ۳۹۶۴(R)	۱۰۲۴ بایت
حداکثر طول کابل سریال	۱۲۰۰ متر
دمای محیط عملیاتی	۰ تا ۶۰ درجه سانتی‌گراد
دمای نگهداری و حمل‌ونقل	۴۰- تا ۷۰ درجه سانتی‌گراد

منبع رسمی: برگه اطلاعات فنی شیمنس .

پرسش‌های رایج

چگونه شریک سریال برای ۶ES7340-1CH02-0AE0 را انتخاب کنم؟

شریک باید از سیم‌کشی الکتریکی سازگان‌پذیر RS422 یا RS485 و قالب ارتباطی ASCII، ۳۹۶۴(R) یا چاپگر استفاده کند.

آیا می‌توانم ASCII را با نرخ ۱۹/۲ کیلوبیت بر ثانیه روی ۶ES7340-1CH02-0AE0 اجرا کنم؟

درایور ASCII تا ۹/۶ کیلوبیت بر ثانیه محدود شده است، در حالی که نرخ ۱۹/۲ کیلوبیت بر ثانیه با پروتکل ۳۹۶۴(R) قابل دسترسی است.

کدام اتصال‌دهنده کابل با ۶ES7340-1CH02-0AE0 سازگان‌پذیر است؟

رابط سریال از سوکت Sub-D پانزده پینی استفاده می‌کند.

حداکثر اندازهٔ یک تلگرام روی ۶ES7340-1CH02-0AE0 چقدر است؟

یک تلگرام ASCII یا ۳۹۶۴(R) می‌تواند حداکثر ۱۰۲۴ بایت داشته باشد.

آیا می‌توانم رانندهٔ پروتکل متفاوتی را در ۶ES7340-1CH02-0AE0 بارگذاری کنم؟

پردازنده از بارگذاری مجدد راننده‌های پروتکل سفارشی مشتری پشتیبانی نمی‌کند.

آیا باید منبع تغذیهٔ خارجی ۲۴ ولتی را به ۶ES7340-1CH02-0AE0 وصل کنم؟

تغذیهٔ پردازنده از اتوبوس پشتی‌بندهٔ ۵ ولتی انجام می‌شود و حداکثر ۱۶۵ میلی‌آمپر جریان مصرف می‌کند.

آیا ۶ES7340-1CH02-0AE0 می‌تواند پیام‌ها را مستقیماً به یک چاپگر صنعتی ارسال کند؟

رانندهٔ داخلی آن از چاپگرهای HP Deskjet، HP Laserjet، IBM Proprinter و تنظیمات چاپگر تعریف‌شدهٔ کاربر پشتیبانی می‌کند.

یادداشت‌های سازگردی و سفارش

قبل از سفارش ۶ES7340-1CH02-0AE0: برای شیار S7-300 از نسخهٔ RS422/485 CP 340 استفاده کنید و اتصال‌دهندهٔ ۱۵ پینی، حالت الکتریکی، راننده و تنظیمات هم‌پیمان را تطبیق دهید.

راه‌اندازی پیوند سریال

• برای رابط شریک واقعی، از سیم‌کشی RS422 یا RS485 استفاده کنید.
• عملیات ASCII و چاپگر را در سرعت ۹٫۶ کیلوبیت بر ثانیه یا کمتر نگه دارید.
• سرعت تا ۱۹٫۲ کیلوبیت بر ثانیه را فقط با پیکربندی مناسب ۳۹۶۴(R) به کار ببرید.
• جریان حداکثری ماژول ۱۶۵ میلی‌آمپر را در بودجه ولتاژ عقبی ۵ ولت لحاظ کنید.
