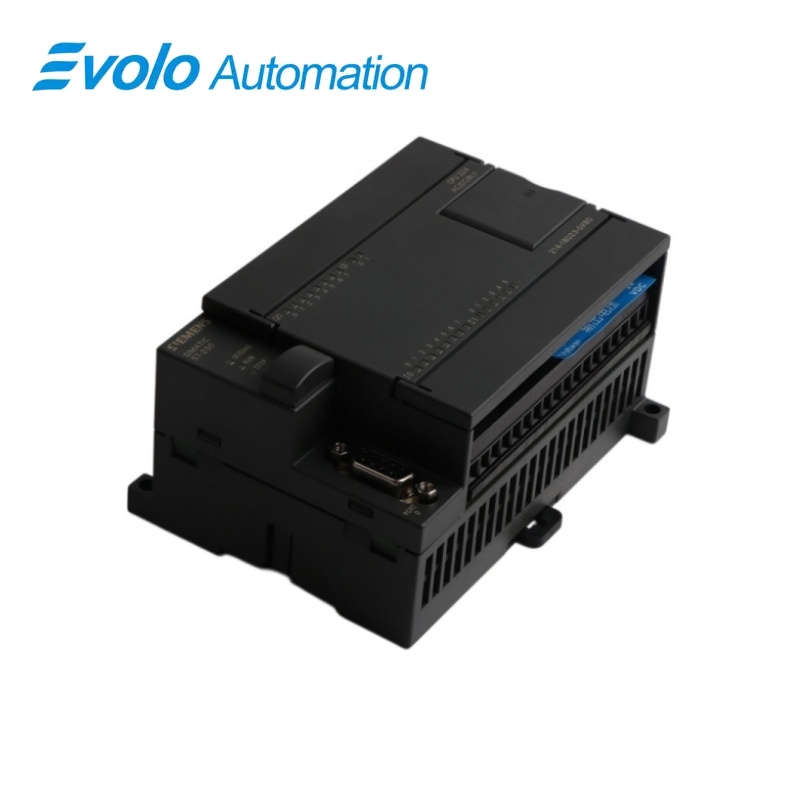

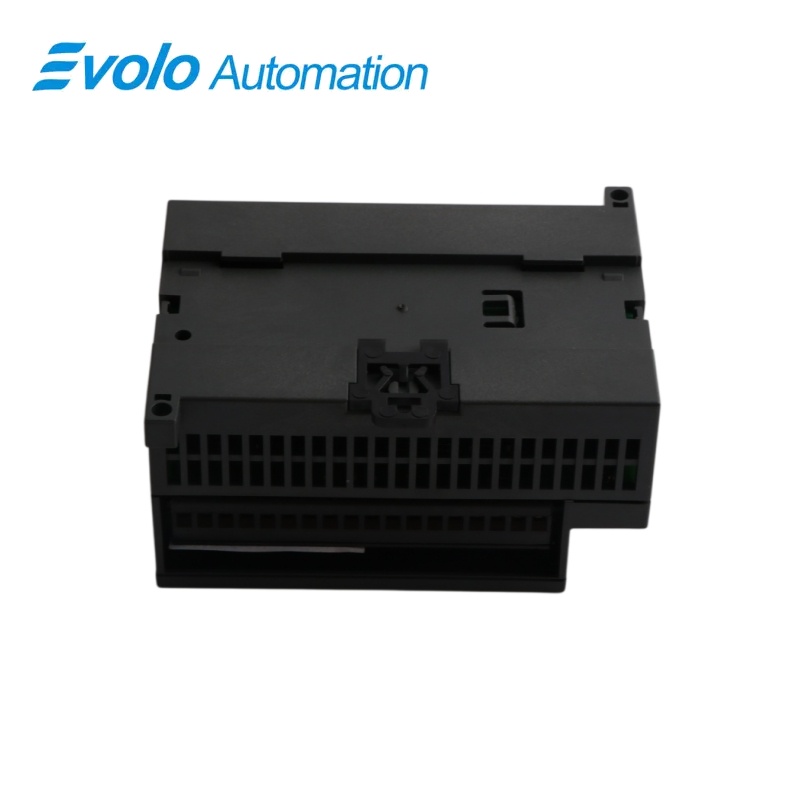

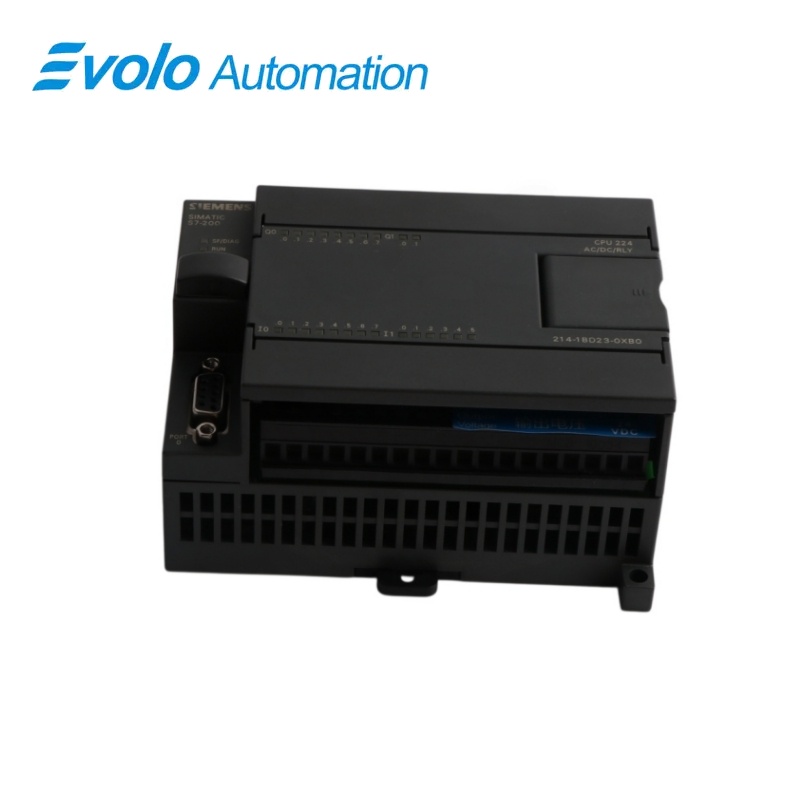

پردازندهٔ مرکزی سیمنز ۶ES۷۲۱۴-۱BD۲۳-۰XB۰ SIMATIC S7-200 CPU 224 AC/DC/Relay

مرور کلی

سیمنز سیماتیک S7-200

۶ES۷۲۱۴-۱BD۲۳-۰XB۰ سیماتیک S۷-۲۰۰ CPU ۲۲۴ AC/DC/رله

کنترل ماشین‌های فشرده با استفاده از یک واحد پردازش مرکزی (CPU) تغذیه‌شده از جریان متناوب، ۱۴ ورودی DC داخلی، ۱۰ خروجی رله و یک پورت ارتباطی RS۴۸۵ مجتمع.

در یک نگاه

برند	زیمنس
مدل	6ES7214-1BD23-0XB0
نوع محصول	کنترل‌کنندهٔ برنامه‌پذیر فشرده
عملکرد اصلی	اجراي منطق کنترل ماشین
کاربرد	سیستم‌های اتوماسیون S7-200

کنترل‌کنندهٔ تغذیه‌شده از جریان متناوب

واحد پردازش مرکزی (CPU) ولتاژ اسمی ۱۲۰/۲۴۰ ولت AC را می‌پذیرد و تأمین‌کنندهٔ جریان مستقیم ۲۴ ولت برای سنسورهاست.

سوئیچینگ میدان رله

ده خروجی تماس خشک قادر به سوئیچینگ بارهای AC یا DC سازگان‌دار هستند.

پلتفرم S7-200 قابل گسترش

تا هفت ماژول گسترشی، ورودی/خروجی محلی را در چارچوب بودجهٔ توان موجود گسترش می‌دهند.

خلاصه ی محصول

6ES7214-1BD23-0XB0 نسخهٔ AC/DC/رلهٔ CPU ۲۲۴ سیماتیک S۷-۲۰۰ است. این محصول ترکیبی از برنامهٔ کاربری، ۱۴ ورودی دیجیتال، ۱۰ خروجی رله و یک رابط RS۴۸۵ را در یک کنترل‌کنندهٔ فشرده با اتصالات ترمینال قابل جداشدن ارائه می‌دهد.

پردازندهٔ مرکزی (CPU) ۸ کیلوبایت دادهٔ کاربر و تا ۱۲ کیلوبایت فضای برنامه را در صورت غیرفعال‌بودن ویرایش در حالت اجرا فراهم می‌کند و دارای قابلیت شمارش سریع، ساعت زمان‌واقعی داخلی و کارتریج‌های اختیاری حافظه یا باتری برای وظایف کنترل ماشین است.

تمرکز سفارش: نسخهٔ رله‌خروجی با تغذیهٔ جریان متناوب را انتخاب کنید و پیش از جایگزینی، بودجهٔ توان افزایشی، بارهای خروجی و پروژهٔ موجود STEP 7-Micro/WIN را بررسی کنید.

توابع کلیدی

اجراي منطق ماشين محلی

پردازندهٔ مرکزی یکپارچه دستورالعمل‌های بولی را در ۰٫۲۲ میکروثانیه اجرا می‌کند و منابع زمان‌سنج، شمارنده و وقفه را برای کنترل توالی فراهم می‌سازد.

اتصال ورودی‌های میدانی و بارهای سوئیچ‌شده

چهارده ورودی ۲۴ ولت جریان مستقیم سیگنال‌های ماشین را دریافت می‌کنند و ده تماس رله‌ای بدون نیاز به ماژول خروجی دیجیتال خارجی، بارهای سازگونده را کنترل می‌کنند.

افزایش قابلیت‌ها و ارتباط

هفت ماژول افزایشی در چارچوب بودجهٔ توان قابل اتصال هستند، در حالی که پورت RS485 از پروتکل‌های ارتباطی PPI و کارگزار MPI و همچنین پروتکل‌های Freeport قابل‌برنامه‌ریزی پشتیبانی می‌کند.

مشخصات رسمی

ولتاژ و فرکانس تغذیه	ولتاژ اسمی ۱۲۰/۲۴۰ ولت جریان متناوب؛ ولتاژ مجاز ۸۵ تا ۲۶۴ ولت جریان متناوب در فرکانس ۴۷ تا ۶۳ هرتز
ورودی‌های دیجیتال داخلی	۱۴ کانال، ۲۴ ولت جریان مستقیم، نوع سینک/سورس
خروجی‌های رله داخلی	۱۰ تماس خشک؛ حداکثر ۲ آمپر در هر نقطه
ولتاژ سوئیچینگ رله	۵ تا ۳۰ ولت جریان مستقیم یا ۵ تا ۲۵۰ ولت جریان متناوب
ظرفیت برنامه کاربری	۸۱۹۲ بایت با ویرایش در حالت اجرایی؛ ۱۲۲۸۸ بایت بدون ویرایش در حالت اجرایی
ظرفیت داده‌های کاربری	۸۱۹۲ بایت
ظرفیت گسترش محلی	تا ۷ ماژول افزایشی در محدوده بودجه توان پردازنده مرکزی
پورت ارتباطی سریال	۱ پورت RS485؛ نرخ‌های اسلیو PPI و MPI برابر با ۹٫۶، ۱۹٫۲ یا ۱۸۷٫۵ کیلوبود
نرخ ارتباط فری‌پورت	۱٫۲ تا ۱۱۵٫۲ کیلوبود
منابع زمان‌سنج و شمارنده	۲۵۶ زمان‌سنج با وضوح ۱، ۱۰ یا ۱۰۰ میلی‌ثانیه و ۲۵۶ شمارنده پشتیبان‌شده
زمان دستور منطقی	۰٫۲۲ میکروثانیه
قابلیت شمارندهٔ پرسرعت	۶ شمارنده تک‌فاز تا ۳۰ کیلوهرتز؛ ۴ شمارنده دو‌فاز تا ۲۰ کیلوهرتز در سطوح ورودی مشخص‌شده
تأخیر فیلتر ورودی	قابل انتخاب از ۰٫۲ تا ۱۲٫۸ میلی‌ثانیه
تأخیر و فرکانس جابجایی رله	حداکثر تأخیر ۱۰ میلی‌ثانیه؛ حداکثر فرکانس پالس ۱ هرتز
منبع تغذیه افزونه‌ی اتوبوس	۶۶۰ میلی‌آمپر در ۵ ولت جریان مستقیم
تامین توان سنسور در دسترس	۲۸۰ میلی‌آمپر در ۲۴ ولت جریان مستقیم پس از نیازهای رله داخلی و ارتباطی
مصرف قدرت	۱۰ وات
ابعاد و وزن	۱۲۰٫۵ × ۸۰ × ۶۲ میلی‌متر (عرض × ارتفاع × عمق)؛ ۴۱۰ گرم

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا می‌توانم ۶ES7214-1BD23-0XB0 را از منبع تغذیه کنترلی ۲۳۰ ولت جریان متناوب تغذیه کنم؟

بله، واحد پردازش مرکزی با تغذیه جریان متناوب، ولتاژ ۸۵ تا ۲۶۴ ولت جریان متناوب با فرکانس ۴۷ تا ۶۳ هرتز را می‌پذیرد.

آیا ۶ES7214-1BD23-0XB0 از تغییر وضعیت میدان رله برای تجهیزات متحرک پشتیبانی می‌کند؟

بله، تماس‌های رله می‌توانند ۵ تا ۳۰ ولت جریان مستقیم یا ۵ تا ۲۵۰ ولت جریان متناوب را با حداکثر جریان ۲ آمپر در هر نقطه تحمل کنند.

چرا فعال‌سازی ویرایش در حالت اجرا، فضای برنامه‌ریزی ۶ES7214-1BD23-0XB0 را کاهش می‌دهد؟

ظرفیت برنامه ۸۱۹۲ بایت است وقتی ویرایش در حالت اجرا فعال است و ۱۲۲۸۸ بایت وقتی غیرفعال است.

چند ماژول گسترش می‌توانم به ۶ES7214-1BD23-0XB0 متصل کنم؟

تا هفت ماژول گسترش می‌توانند به هم متصل شوند، مشروط بر اینکه کل ایستگاه در بودجه توان پردازندهٔ مرکزی قرار داشته باشد.

آیا می‌توانم از خروجی‌های رلهٔ مدل ۶ES7214-1BD23-0XB0، پالس‌های موقعیت‌یابی با سرعت بالا تولید کنم؟

خیر، عملکرد خروجی پالس با سرعت بالا نیازمند پردازندهٔ مرکزی با خروجی‌های ترانزیستوری جریان مستقیم است.

برای استفاده با مدل ۶ES7214-1BD23-0XB0 از کدام نرم‌افزار مهندسی باید استفاده کنم؟

برای توسعه و بارگذاری برنامهٔ S7-200 از نرم‌افزار STEP 7-Micro/WIN استفاده کنید.

آیا پورت RS485 مدل ۶ES7214-1BD23-0XB0 می‌تواند با دستگاهی که از پروتکل سریال سفارشی استفاده می‌کند، ارتباط برقرار کند؟

بله، حالت فری‌پورت امکان ارتباط سریال تحت کنترل برنامه را در نرخ‌هایی از ۱٫۲ تا ۱۱۵٫۲ کیلو باد فراهم می‌کند.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۶ES7214-1BD23-0XB0: منبع تغذیهٔ AC، سیم‌کشی خروجی‌های رله و نوع پروژهٔ CPU 224 را تطبیق دهید؛ سپس بارهای ۵ ولت برای ماژول‌های گسترش و ۲۴ ولت برای سنسورها را محاسبه کنید تا ماژول‌های اضافی مناسب را انتخاب نمایید.

فهرست بررسی سازگاری برای مدل ۶ES7214-1BD23-0XB0

• از آرایش سیم‌کشی واحدهای پایانه‌ای CPU 224 AC/DC/رله استفاده کنید.
• محدودیت‌های ولتاژ، جریان و فرکانس قطع‌ووصل تماس‌های رله را بررسی کنید.
• بار اتصالات انبساطی و سنسورها را در محدوده بودجه تغذیه موجود نگه دارید.
• پروژه STEP 7-Micro/WIN و پیکربندی حافظه یا کارتریج باتری مورد نیاز را حفظ کنید.
