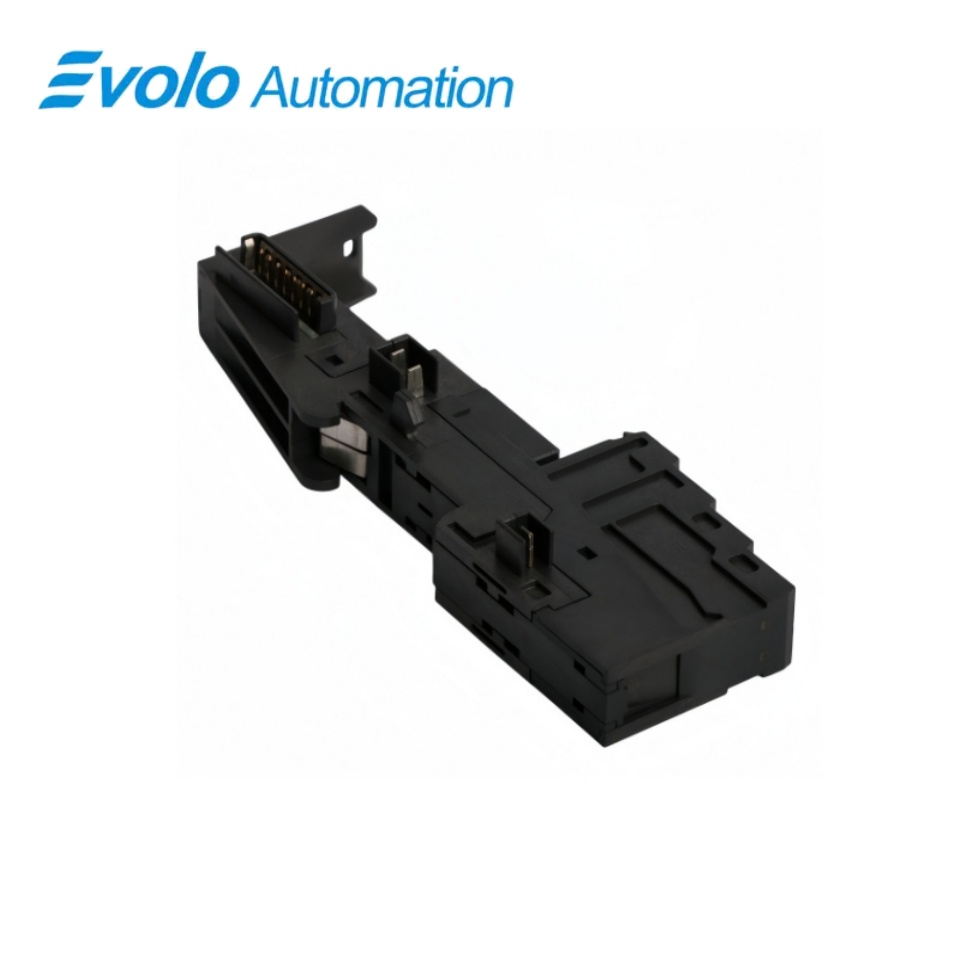

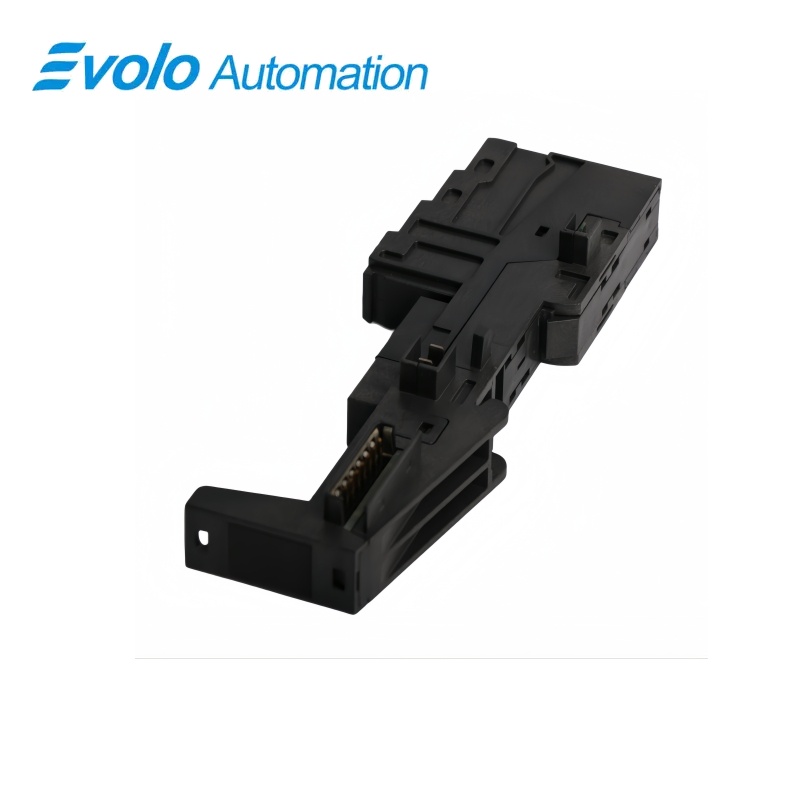

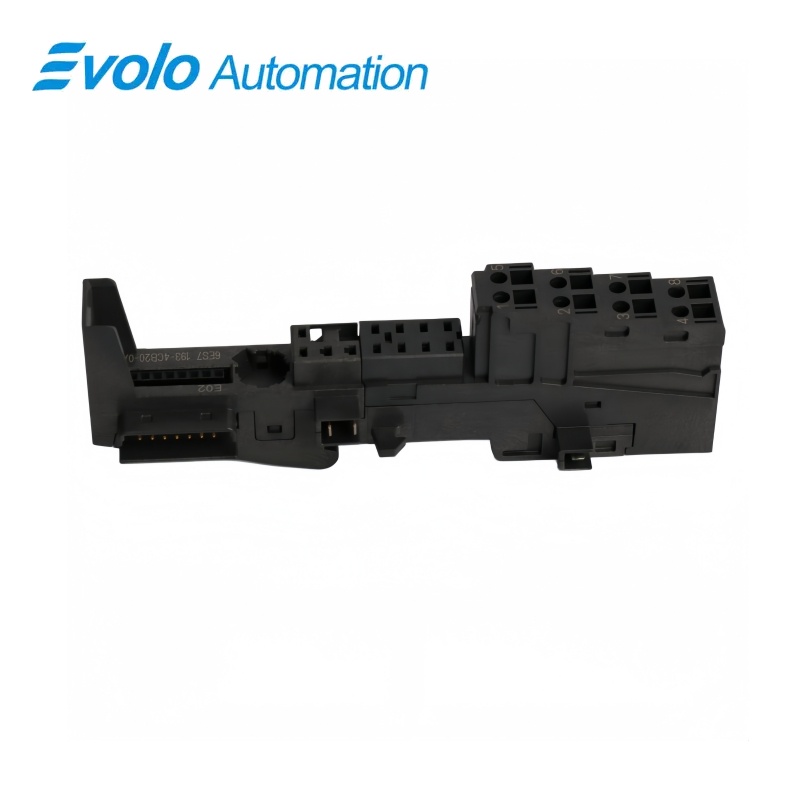

ماژول ترموزوج ترمینال سیماتیک ET ۲۰۰S سیمنز مدل ۶ES۷۱۹۳-۴CL۲۰-۰AA۰

مرور کلی

سیمنز SIMATIC ET ۲۰۰S

۶ES۷۱۹۳-۴CL۲۰-۰AA۰ سیماتیک ET ۲۰۰S ماژول ترمینال ترموکوپل TM-E۱۵S۲۴-AT

پایه‌ای با ترمینال پیچی ۱۵ میلی‌متری که شامل اتصال‌دهندهٔ مرجع ترموکوپل و اتوبوس AUX۱ پیوسته بدون ترمینال‌های خارجی AUX۱ است.

در یک نگاه

برند	زیمنس
مدل	۶ES۷۱۹۳-۴CL۲۰-۰AA۰
نوع محصول	ماژول ترمینال ترموکوپل
عملکرد اصلی	جبران‌سازی اتصال‌دهندهٔ مرجع درونی
کاربرد	ماژول‌های قابلیت‌بالا با دو ورودی آنالوگ ترموکوپل ET ۲۰۰S

اتصال‌دهندهٔ مرجع در پایه

جبران‌سازی دما در اتصال مرجع ترموکوپل در ماژول ترمینال انجام می‌شود.

چهار ترمینال سیگنال

ماژول الکترونیکی ترمینال‌های ۱، ۲، ۵ و ۶ را اختصاص می‌دهد.

جفت‌سازی ویژه ماژول

تنها ماژول الکترونیکی ۲AI TC HF هم‌خوان مجاز به نصب است.

خلاصه ی محصول

۶ES۷۱۹۳-۴CL۲۰-۰AA۰ پایه اتصال ترموکوپل و اتصال مرجع داخلی را برای ماژول الکترونیکی ET 200S ۲AI TC HF فراهم می‌کند.

پایه پیچی ترابرد باس پشت‌صفحه و باس‌های تغذیه را از طریق ایستگاه انجام می‌دهد، در حالی که پتانسیل AUX1 بدون نقطه ترمینال قابل‌دسترس AUX1 به‌صورت پیوسته باقی می‌ماند.

تمرکز سفارش: پایه اتصال مرجع AT و جفت‌سازی ۲AI TC HF را حفظ کنید؛ نصب نوع دیگری از ماژول‌های الکترونیکی می‌تواند اتصال مرجع داخلی را آسیب بزند.

توابع کلیدی

جبران‌سازی محلی ترموکوپل را فراهم کنید

اتصال مرجع یکپارچه، جبران‌سازی دما را مستقیماً در محل اتصال ترموکوپل پشتیبانی می‌کند.

قطع سیگنال‌های ورودی اختصاص‌یافته

پیچ‌ترمینال‌های ۱، ۲، ۵ و ۶ به ماژول الکترونیکی متصل می‌شوند.

ادامه دادن پتانسیل ایستگاه‌ها

پایه، اتوبوس‌های توان و AUX1 را از طریق ردیف ماژول ترمینال عبور می‌دهد.

مشخصات رسمی

تعداد ترمینال‌های سیگنال	۴ عدد، به‌صورت ۲ در ۲ چیده‌شده
فناوری اتصال	Screw terminals
مکان‌های ترمینال‌های سیگنال	۱، ۲، ۵ و ۶
ساختار اتصال مرجع	در پایه ترمینال یکپارچه‌شده
آرایش اتوبوس AUX1	پیوسته، بدون دسترسی خارجی به ترمینال AUX1
ابعاد (عرض × ارتفاع × عمق)	۱۵ × ۱۳۲ × ۴۳ میلی‌متر
وزن تقریبی	55 گرم
محدودهٔ رسانای بدون عایق، جامد و انعطاف‌پذیر	۰٫۱۴ تا ۲٫۵ میلی‌متر مربع
محدوده هادی انعطاف‌پذیر فِروله‌دار	۰٫۱۴ تا ۱٫۵ میلی‌متر مربع
طول برداشتن عایق سیم	11 میلی‌متر
تعداد هادی‌ها در هر اتصال	۱؛ یا جایگزیناً ۲ عدد که مجموع سطح مقطع آنها در یک فرول مشترک حداکثر ۱٫۵ میلی‌متر مربع باشد
گشتاور سفت کردن پیچ ترمینال	۰٫۴ تا ۰٫۷ نیوتن‌متر

منبع رسمی: راهنمای کاربردی ماژول ترمینال شیمنز · برگه دادهٔ دقیق پایهٔ ترمینال شیمنس · دستورالعمل‌های سیم‌کشی سری ET 200S شیمنس

پرسش‌های رایج

آیا می‌توانم یک ماژول دیجیتال معمولی را در ۶ES7193-4CL20-0AA0 قرار دهم؟

خیر، فقط ماژول الکترونیکی ۲AI TC HF قابل نصب است، زیرا استفاده از ماژول دیگر می‌تواند گره مرجع داخلی را آسیب بزند.

جبران‌سازی گره مرجع ترموکوپل هنگام استفاده از ۶ES7193-4CL20-0AA0 در کجا انجام می‌شود؟

جبران‌سازی توسط گره مرجع ادغام‌شده در پایهٔ ترمینال انجام می‌شود.

کدام ترمینال‌های سیگنال از طریق ۶ES7193-4CL20-0AA0 اختصاص داده می‌شوند؟

ماژول الکترونیکی ترمینال‌های ۱، ۲، ۵ و ۶ را اختصاص می‌دهد.

آیا می‌توانم یک هادی خارجی را به AUX1 در ۶ES7193-4CL20-0AA0 وصل کنم؟

خیر، اتصالات قابل دسترسی برای این پایه روی باس پیوسته AUX1 وجود ندارد.

آیا ۶ES7193-4CL20-0AA0 پتانسیل AUX1 را بین ماژول‌های ترمینال مجاور قطع می‌کند؟

خیر، باس AUX1 از طریق این پایه ادامه می‌یابد.

آیا باید از سیم‌کشی با ترمینال فنری برای ۶ES7193-4CL20-0AA0 استفاده کنم؟

خیر، این محصول نسخه پیچی پایه ترمینال ترموکوپل است.

برای نصب یک عدد ۶ES7193-4CL20-0AA0 چه عرضی از ریل مورد نیاز است؟

پایه ترمینال عرض نصب ۱۵ میلی‌متری اشغال می‌کند.

یادداشت‌های سازگردی و سفارش

قبل از سفارش ۶ES7193-4CL20-0AA0: از ماژول الکترونیکی اختصاصی ۲AI TC HF استفاده کنید، آرایش گره مرجع یکپارچه را حفظ کنید و در جاهایی که دسترسی خارجی به AUX1 لازم است، پایه ترمینال مناسب دیگری را انتخاب کنید.

فهرست بررسی سازگاری برای ۶ES۷۱۹۳-۴CL۲۰-۰AA۰

• ماژول‌های الکترونیکی دیگر را وارد نکنید.
• چهار موقعیت سیگنال اختصاص‌یافته را سیم‌کشی کنید.
• مسیر AUX۱ را به‌صورت پیوسته از طریق ایستگاه حفظ کنید.
• برای ارتفاع پایهٔ ۱۳۲ میلی‌متری فضای لازم را در نظر بگیرید.
