ماژول رابط پردازنده سیمنز سیماتیک دی‌پی آی‌ام ۱۵۱-۷ سی‌پی‌یو، شماره مدل ۶ES7151-7AA21-0AB0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنز • سیماتیک ET ۲۰۰S

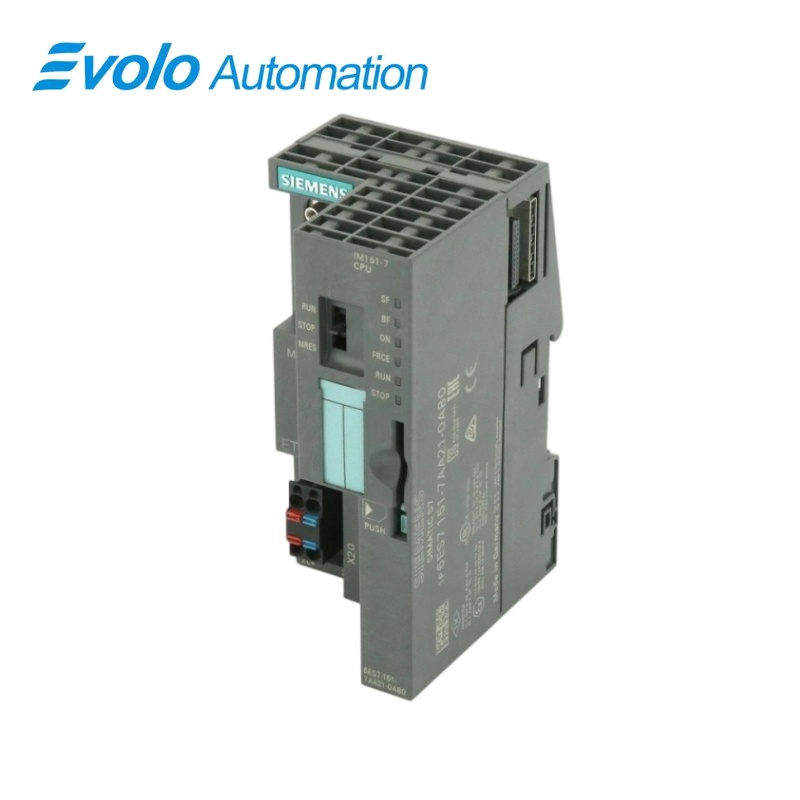

ماژول رابط پردازندهٔ مرکزی سیماتیک DP IM ۱۵۱-۷ ۶ES7151-۷AA21-۰AB۰
ماژول رابط پردازندهٔ مرکزی سیماتیک DP IM ۱۵۱-۷، ماژول رابط ET ۲۰۰S با حافظهٔ کار ۱۲۸ کیلوبایتی، ارتباط ادغام‌شدهٔ PROFIBUS DP و حافظهٔ بار ماژول حافظهٔ میکروی سیماتیک است.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۶ES7151-۷AA21-۰AB۰ |
| نوع محصول | ماژول رابط پردازندهٔ مرکزی PROFIBUS DP |
| عملکرد اصلی | ترکیب کنترل ورودی/خروجی توزیع‌شده با رابط اِسلیوی ادغام‌شدهٔ PROFIBUS DP |
| برنامه یا سری سازگان | ایستگاه‌های ET ۲۰۰S که نیازمند اجرای محلی برنامهٔ کاربری و ارتباط PROFIBUS DP هستند |
شناسایی دقیق
مطابقت دقیق کاراکتر به کاراکتر با شمارهٔ ۶ES7151-۷AA21-۰AB۰ و تأیید کامل عنوان «ماژول رابط پردازندهٔ مرکزی سیماتیک DP IM ۱۵۱-۷»
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
ماژول رابط پردازندهٔ مرکزی سیماتیک DP IM ۱۵۱-۷، ماژول رابط ET ۲۰۰S با حافظهٔ کار ۱۲۸ کیلوبایتی، ارتباط ادغام‌شدهٔ PROFIBUS DP و حافظهٔ بار ماژول حافظهٔ میکروی سیماتیک است.
ماژول رابط، برنامهٔ کاربری را مستقیماً در ایستگاه ورودی/خروجی توزیع‌شده اجرا می‌کند. رابط ۹ پینی، اتصال اِسلیوی DP پیکربندی‌شده و خدمات DP پشتیبانی‌شده را فراهم می‌سازد. حافظهٔ ماژول حافظهٔ میکروی سیماتیک، حافظهٔ بار و داده‌های حفظ‌شده را بدون نیاز به باتری فراهم می‌کند.
توابع کلیدی
کنترل محلی ET 200S
ماژول رابط، برنامهٔ کاربری را مستقیماً در ایستگاه ورودی/خروجی توزیع‌شده اجرا می‌کند.
PROFIBUS DP یکپارچه
یک رابط ۹ پینی، اتصالِ اسلیوی DP پیکربندی‌شده و خدمات DP پشتیبانی‌شده را فراهم می‌سازد.
نگهداری بدون نیاز به تعمیر و نگهداری
حافظهٔ ریزی SIMATIC (Micro Memory Card) حافظهٔ بار و داده‌های باقی‌مانده را بدون نیاز به باتری فراهم می‌کند.
مشخصات رسمی
| حافظه کاری | 128 کیلوبایت |
|---|---|
| ظرفیت بلوک داده‌های باقی‌مانده | 64 کیلوبایت |
| حافظه بارگذاری | کارت حافظه میکرو SIMATIC |
| بیشترین ظرفیت کارت حافظه | 8 مگابایت |
| نیاز به باتری | No |
| زمان عملیات بیت | ۰٫۰۶ میکروثانیه |
| زمان اجرای دستور واژه‌ای | ۰٫۱۲ میکروثانیه |
| زمان عملیات نقطه ثابت | ۰٫۱۶ میکروثانیه |
| زمان عملیات اعشاری | ۰٫۵۹ میکروثانیه |
| شمارنده‌های S7 | 256 |
| ناحیهٔ آدرسِ DP | حداکثر ۲ کیلوبایت ورودی و ۲ کیلوبایت خروجی |
| دادهٔ کاربر در هر دستگاهِ DP | حداکثر ۲۴۴ بایت ورودی و ۲۴۴ بایت خروجی |
| اتصالات ارتباطی | ۱۲ عدد در مجموع |
| حلقه‌های دادهٔ سراسری | حداکثر ۸ عدد |
| فعال‌سازی / غیرفعال‌سازی دستگاهِ DP | تا ۸ اتصال همزمان |
| نقش ارتباطی S7 | پشتیبانی از سرور |
| ارتباط PG / OP | پشتیبانی شده |
| ابعاد عرض x ارتفاع x عمق | ۶۰ × ۱۱۹٫۵ × ۷۵ میلی‌متر |
| وزن تقریبی | 200 گرم |
| نسخهٔ نرم‌افزار مرجع | V3.3 |
پرسش‌های رایج
کارت حافظهٔ مورد نیاز برای ۶ES7151-7AA21-0AB0 کدام است؟
از یک کارت حافظهٔ ریزی SIMATIC تأییدشده با ظرفیت حداکثر ۸ مگابایت استفاده کنید.
آیا ۶ES7151-7AA21-0AB0 نیاز به باتری پشتیبان دارد؟
خیر؛ حافظهٔ باقی‌مانده از طریق مفهوم کارت حافظهٔ بدون نیاز به نگهداری فراهم می‌شود.
چقدر حافظهٔ کاری در مدل ۶ES۷۱۵۱-۷AA۲۱-۰AB۰ موجود است؟
ماژول رابط واحدهای پردازش مرکزی، ۱۲۸ کیلوبایت حافظهٔ کاری ارائه می‌دهد.
آیا مدل ۶ES۷۱۵۱-۷AA۲۱-۰AB۰ می‌تواند به‌عنوان مشتری ارتباط S۷ عمل کند؟
خیر؛ نقش ارتباطی S۷ تعیین‌شده برای آن، سرور است.
پیش از جایگزینی مدل ۶ES۷۱۵۱-۷AA۲۱-۰AB۰ چه چیزهایی باید پشتیبان‌گیری شوند؟
پروژهٔ STEP ۷، محتویات کارت حافظه، آدرس PROFIBUS، پیکربندی ایستگاه و طرح داده‌های باقی‌مانده را ذخیره کنید.
مدل ۶ES۷۱۵۱-۷AA۲۱-۰AB۰ چقدر دادهٔ فرآیند DP می‌تواند آدرس‌دهی کند؟
بزرگ‌ترین ناحیهٔ آدرس‌دهی، ۲ کیلوبایت ورودی و ۲ کیلوبایت خروجی است.
پس از نصب مدل ۶ES۷۱۵۱-۷AA۲۱-۰AB۰ چه چیزی باید آزمایش شود؟
بررسی راه‌اندازی کارت حافظه، برنامه کاربر، ارتباط DP، ماژول‌های ET 200S، داده‌های باقی‌مانده، دسترسی PG/OP و ورودی/خروجی فرآیند.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- استفاده از کارت حافظه میکرو تأییدشده و پروژه STEP 7 سازگون.
- تطابق شماره سفارش اصلی ماژول ET 200S و آدرس PROFIBUS.
- بررسی سازگانی نرم‌افزار ثابت و CPU پیش از انتقال برنامه کاربر.
