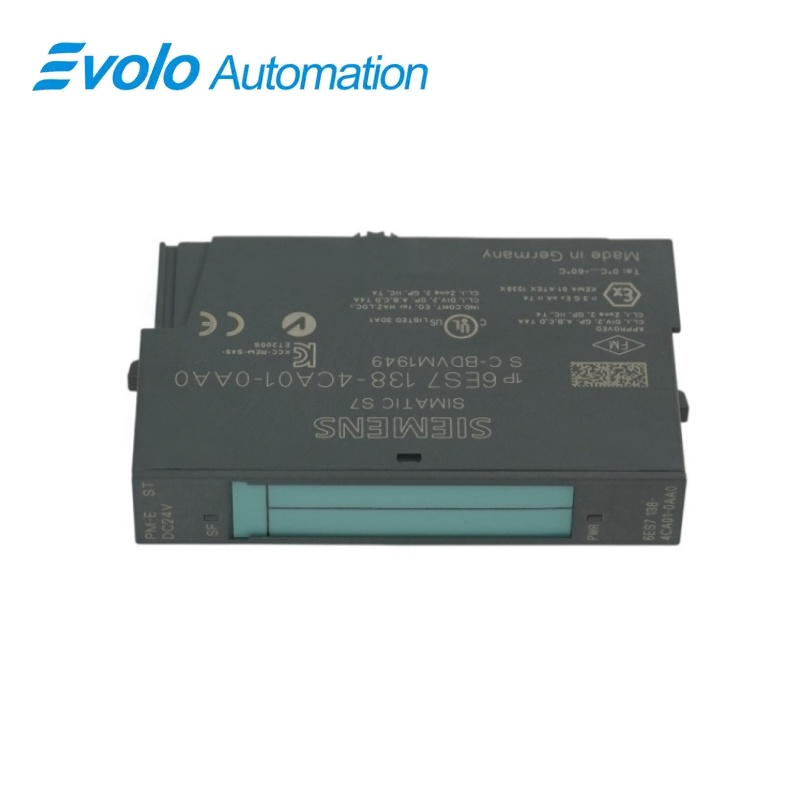

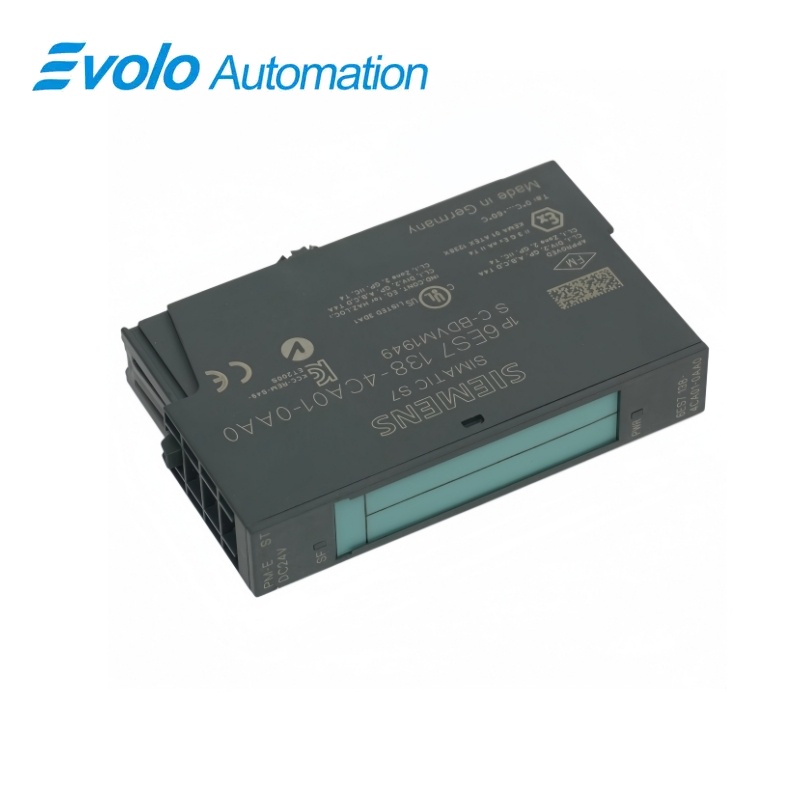

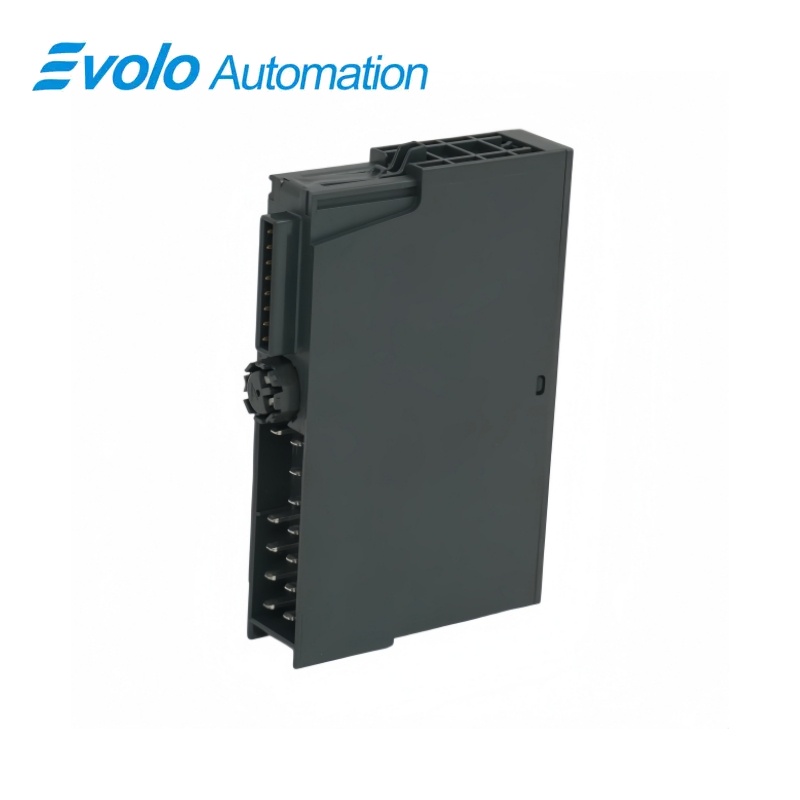

ماژول تأمین برق سیمنز ۶ES7138-4CA01-0AA0 SIMATIC ET 200S PM-E DC24V با قابلیت تشخیص خطای داخلی
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- TM-P15S، TM-P15C یا TM-P15N را با مسیریابی مورد نیاز AUX1 انتخاب کنید.
- جریان گروه را حداکثر ۱۰ آمپر نگه دارید.
- تشخیص ولتاژ ازدست‌رفته را عمدی تنظیم کنید.
- تخصیص تصویر فرآیند را برای پیکربندی انتخاب‌شده رزرو کنید.
ماژول تأمین برق SIMATIC ET ۲۰۰S PM-E با ولتاژ ۲۴ ولت جریان مستقیم و قابلیت تشخیص خطا، مدل ۶ES۷۱۳۸-۴CA۰۱-۰AA۰
ماژول PM-E با ولتاژ ۲۴ ولت جریان مستقیم که ولتاژ بار گروهی را نظارت می‌کند و اطلاعات وضعیت و عیب‌یابی را ارائه می‌دهد.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7138-4CA01-0AA0 |
| نوع محصول | ماژول قدرت |
| عملکرد اصلی | نظارت بر تأمین برق گروه پتانسیلی |
| کاربرد | گروه‌های ماژول الکترونیکی ET ۲۰۰S |
نظارت بر ولتاژ گروه
این ماژول، تأمین برق را از طریق پایهٔ مربوطهٔ TM-P نظارت می‌کند.
ظرفیت گروهی ۱۰ آمپر
کل ظرفیت پتانسیل گروه باید در حد حداکثر ظرفیت عبور جریان باقی بماند.
وضعیت در تصویر فرآیندی
بایت وضعیت به‌صورت مستقل از فعال‌سازی تشخیص ولتاژ بار ناموجود به‌روزرسانی می‌شود.
خلاصه ی محصول
6ES7138-4CA01-0AA0 این ماژول، تأمین بار خارجی ۲۴ ولت جریان مستقیم را برای گروه پتانسیل ET 200S نظارت می‌کند.
ماژول ترمینال، اتصال تأمین برق را فراهم می‌کند، درحالی‌که نشانگرهای سبز PWR و قرمز SF و همچنین وضعیت تصویر فرآیندی پیکربندی‌شده، راه‌اندازی و عیب‌یابی را تسهیل می‌کنند.
توابع کلیدی
نظارت بر تأمین بار گروه
تشخیص ولتاژ بار ناموجود را می‌توان برای گروه توان تحت‌تأثیر فعال کرد.
ارائهٔ نشانگر توان محلی و خطای سیستم
نشانگر سبز PWR وضعیت ولتاژ بار نامی را نشان می‌دهد و نشانگر قرمز SF خطا در گروه را اعلام می‌کند.
اظهار وضعیت به کنترل‌کننده
پیکربندی‌های صرفاً وضعیتی، پردازش گزینه‌ها و ترکیبی، تخصیص‌های مختلفی از تصویر فرآیند ارائه می‌دهند.
مشخصات رسمی
| تأمین‌کنندهٔ نامی بار | 24 ولت جریان مستقیم |
|---|---|
| بیشترین ظرفیت جریان گروه | ۱۰ آمپر تا دمای ۶۰ درجهٔ سانتی‌گراد |
| حداکثر جریان بدون بار | ۴ میلی‌آمپر از L+ |
| تبدیل انرژی معمولی | 100 میلی‌وات |
| عایق برق | تغذیهٔ بار از اتوبوس پشتی (backplane bus) جدا شده است؛ عزل بین ماژول‌های توان وجود دارد. |
| ولتاژ آزمایش عایق | 500 ولت دی سی |
| طول پارامتر | ۳ بایت |
| تخصیص ورودی صرفاً وضعیتی | ۱ بایت |
| تخصیص پردازش گزینه‌ها | هشت بایت ورودی و هشت بایت خروجی |
| تخصیص ترکیبی وضعیت و مدیریت گزینه‌ها | نه بایت ورودی و نه بایت خروجی؛ بایت نهم خروجی مربوطه نیست |
| اتصالات ولتاژ بار | L+ در ترمینال‌های ۲ و ۶؛ M در ترمینال‌های ۳ و ۷ |
| چیدمان نشانگرها | دیودهای نوری سبز PWR و قرمز SF |
| ابعاد (عرض × ارتفاع × عمق) | ۱۵ × ۸۱ × ۵۲ میلی‌متر |
| وزن تقریبی ماژول | ۳۵ گرم |
پرسش‌های رایج
آیا مدل 6ES7138-4CA01-0AA0 ولتاژ ۲۴ ولت مستقیم را از منبع تغذیه متناوب تولید می‌کند؟
خیر، ولتاژ بار باید از طریق ماژول ترمینال TM-P به‌صورت خارجی و با ولتاژ مستقیم ۲۴ ولت تأمین شود.
چگونه می‌توانم تعیین کنم که چند ماژول الکترونیکی می‌توانند پس از ماژول ۶ES7138-4CA01-0AA0 قرار گیرند؟
جریان‌های مورد نیاز کل گروه پتانسیل را جمع کنید و مجموع را در محدودهٔ حداکثری ۱۰ آمپر نگه دارید.
آیا بایت وضعیت ماژول ۶ES7138-4CA01-0AA0 در صورت غیرفعال‌سازی تشخیص ولتاژ ناموجود بار، به‌روزرسانی نمی‌شود؟
خیر، بایت وضعیت به‌صورت مستقل از تنظیم تشخیص ولتاژ ناموجود بار، به‌روزرسانی می‌شود.
آیا ماژول ۶ES7138-4CA01-0AA0 قادر است به‌تنهایی گروه پتانسیل خود را در برابر اتصال کوتاه محافظت کند؟
خیر، این ماژول هیچ حفاظتی در برابر اتصال کوتاه در خود ندارد و نیازمند حفاظت مداری مناسب از سوی بیرون است.
تنظیم پیش‌فرض تشخیص ولتاژ ناموجود بار برای ماژول ۶ES7138-4CA01-0AA0 چیست؟
این تشخیص به‌طور پیش‌فرض غیرفعال است و می‌توان آن را در پارامترهای ماژول تغذیه فعال کرد.
آیا می‌توانم ماژول‌های خروجی ۲۳۰ ولت متغیر را در گروه پتانسیلی که از طریق ماژول ۶ES7138-4CA01-0AA0 تغذیه می‌شود، قرار دهم؟
خیر، ماژول‌های ۲DI AC120V ST، ۲DI AC230V ST و ۲DO AC24–230V/1A از این گروه پتانسیل ۲۴ ولت DC مستثنی هستند.
پایه‌های پیچی کدام را می‌توانم برای ۶ES7138-4CA01-0AA0 انتخاب کنم؟
پایه‌های پیچی سازگان‌پذیر شامل TM-P15S23-A1، TM-P15S23-A0 و TM-P15S22-01 هستند که آرایش‌های مختلفی برای اتوبوس کمکی دارند.
