ماژول برق سیمنز ۶ES۷۱۳۸-۴CA۰۰-۰AA۰ SIMATIC ET ۲۰۰S PM-E ۲۴ ولت DC با قابلیت تشخیص خطا
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- تامین تغذیهٔ بار ۲۴ ولت DC مشخص‌شده را حفظ کنید.
- پیوستگی یا جداسازی AUX۱ را از طریق پایهٔ TM-P انتخاب کنید.
- از مشخصه‌ی قطع‌کننده‌ی خارجی مشخص‌شده استفاده کنید.
- ماژول‌های الکترونیکی متناقض AC را خارج از این گروه نگه دارید.

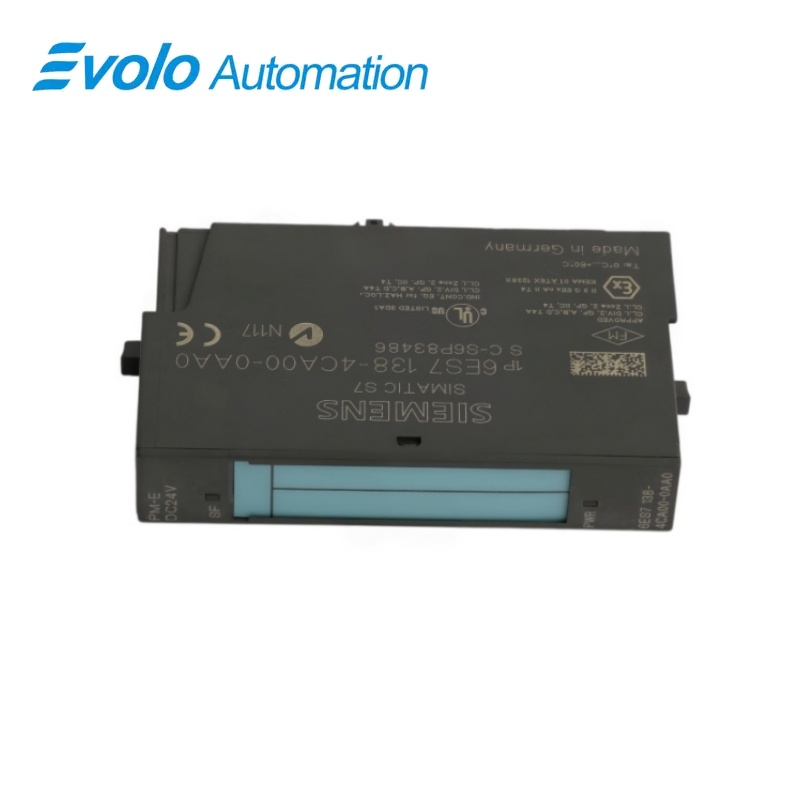

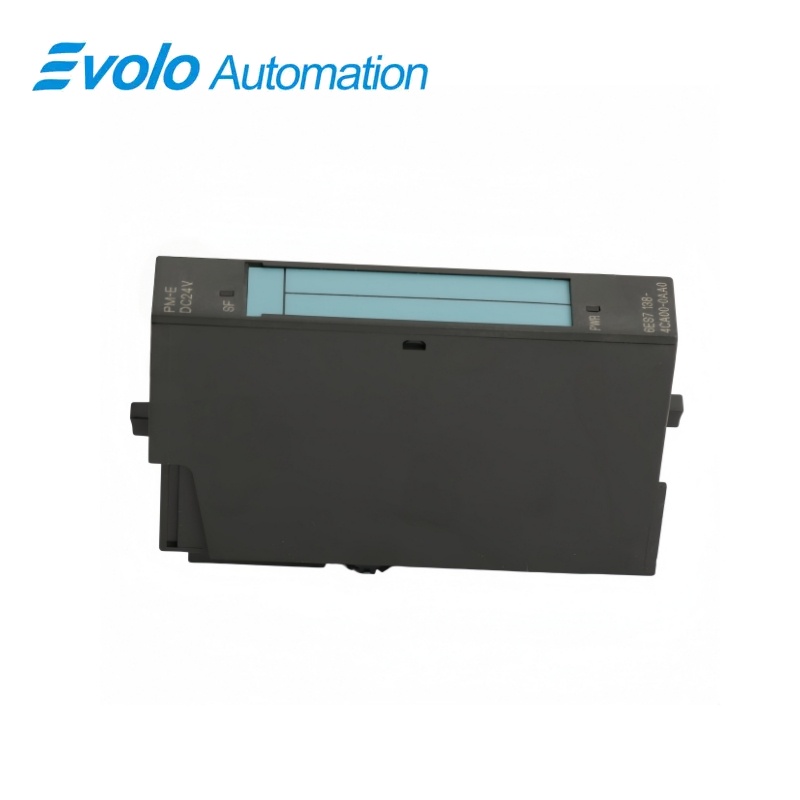

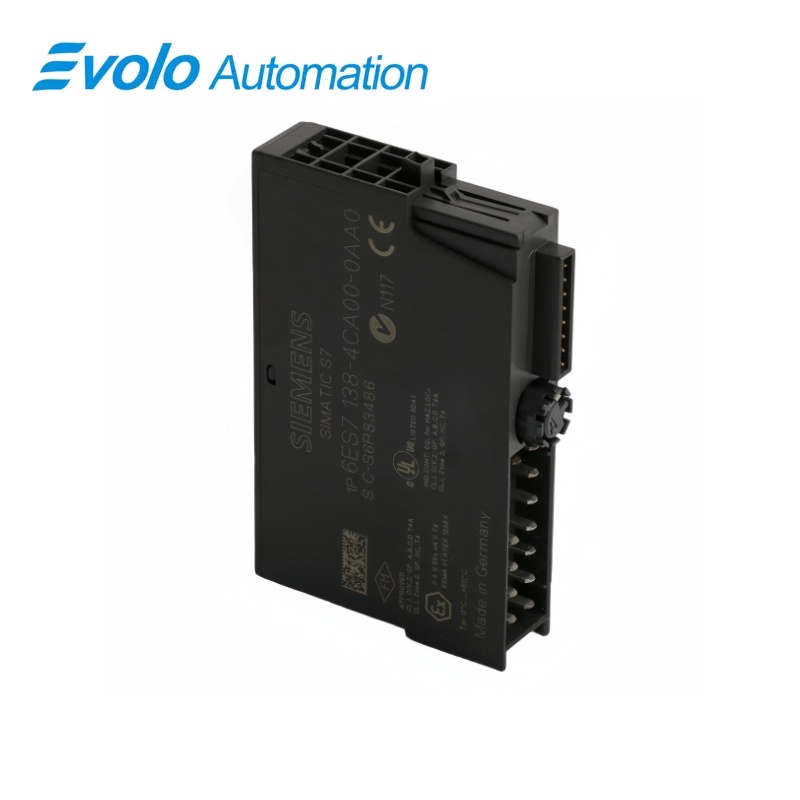

ماژول تأمین برق سیماتیک ET ۲۰۰S PM-E با ولتاژ ۲۴ ولت جریان مستقیم و قابلیت تشخیص خطاهای عملکردی ۶ES۷۱۳۸-۴CA۰۰-۰AA۰
ماژولی از نوع PM-E که تأمین برق خارجی ۲۴ ولت جریان مستقیم را برای یک گروه پتانسیل ET ۲۰۰S نظارت کرده و وضعیت آن گروه را گزارش می‌دهد.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6ES7138-4CA00-0AA0 |
| نوع محصول | ماژول قدرت |
| عملکرد اصلی | نظارت بر گروه پتانسیل بار |
| کاربرد | مجموعه‌های ماژول الکترونیکی ET ۲۰۰S |
ورودی تأمین برق خارجی
ولتاژ نامی بار از طریق پایه ترمینال مربوطهٔ TM-P به گروه منتقل می‌شود.
نظارت مستقل بر گروه
ماژول تأمین برق، ماژول‌های الکترونیکی متصل‌شده در گروه پتانسیل خود را نظارت می‌کند.
وضعیت محلی قابل خواندن
نشانگرهای سبز PWR و قرمز SF وضعیت‌های ولتاژ بار و خطای گروهی را از هم جدا می‌کنند.
خلاصه ی محصول
6ES7138-4CA00-0AA0 ولتاژ بار جریان مستقیم ۲۴ ولتی که از بیرون تأمین می‌شود را برای گروه پتانسیل ماژول الکترونیکی ET 200S نظارت می‌کند.
وضعیت فعلی آن در تصویر ورودی فرآیند از طریق یک بایت وضعیت ذخیره می‌شود، در حالی که تشخیص خطای ولتاژ بار می‌تواند فعال شود تا در صورت قطع تأمین برق گزارش دهد.
توابع کلیدی
گروه متصل را نظارت کنید
ماژول تأمین برق تمام ماژول‌های الکترونیکی موجود در گروه پتانسیل خود را نظارت می‌کند.
اطلاعات وضعیت کنترل‌کننده را ارائه دهید
بایت وضعیت ماژول تغذیه در تصویر ورودی فرآیند به‌صورت مستقل از فعال‌سازی تشخیص خطای ولتاژ بار به‌روزرسانی می‌شود.
خطای گروه تغذیه را پیدا کنید
نمایشگرهای قرمز SF و سبز PWR به شناسایی محلی مشکلات تأمین بار یا پیکربندی کمک می‌کنند.
مشخصات رسمی
| ولتاژ بار نامی | 24 ولت جریان مستقیم |
|---|---|
| بیشترین ظرفیت عبور جریان | ۱۰ آمپر تا دمای ۶۰ درجهٔ سانتی‌گراد |
| حداکثر جریان تغذیه بدون بار | ۴ میلی‌آمپر |
| تلفات توان ماژول در حالت معمول | 100 میلی‌وات |
| ولتاژ آزمایش عایق | 500 ولت دی سی |
| مرزهای جداسازی | ولتاژ بار به اتصال‌دهنده پشتی؛ ماژول تغذیه به ماژول تغذیه |
| ویژگی قطع‌کننده مدار کوچک خارجی | سی |
| عملکردهای حفاظتی یکپارچه | بدون حفاظت در برابر اضافه ولتاژ یا اتصال کوتاه |
| نشان‌دهندهٔ محلی | دیودهای نوری قرمز SF و سبز PWR |
| تخصیص ترمینال تأمین بار | ۲۴ ولت مستقیم در پایه‌های ۲ و ۶؛ M در پایه‌های ۳ و ۷ |
| ابعاد (عرض × ارتفاع × عمق) | ۱۵ × ۸۱ × ۵۲ میلی‌متر |
| وزن تقریبی ماژول | ۳۵ گرم |
پرسش‌های رایج
آیا مدل ۶ES7138-4CA00-0AA0 را می‌توان با ولتاژ ۴۸ ولت جریان مستقیم تأمین کرد، چون این ماژول نوع PM-E است؟
خیر، این ماژول دقیقاً برای تأمین بار با ولتاژ ۲۴ ولت جریان مستقیم طراحی شده است.
آیا ماژول ۶ES7138-4CA00-0AA0 دارای حفاظت داخلی در برابر اتصال کوتاه است؟
خیر، برای این ماژول نیاز به حفاظت خارجی مدار است، زیرا هیچ حفاظت داخلی در برابر اتصال کوتاه ندارد.
کدام ویژگی قطع‌کننده‌ی مینیاتوری برای ماژول ۶ES7138-4CA00-0AA0 مشخص شده است؟
در داده‌های فنی، قطع‌کننده‌های مینیاتوری خارجی با ویژگی قطع نوع C ذکر شده‌اند.
ظرفیت جریان‌بری گروه پتانسیل ماژول ۶ES7138-4CA00-0AA0 تا دمای ۶۰ درجه‌ی سانتی‌گراد چقدر است؟
بیشترین ظرفیت جریان‌بری ۱۰ آمپر است.
آیا می‌توانم وضعیت کارکرد ماژول ۶ES7138-4CA00-0AA0 را در صورت غیرفعال بودن تشخیص قطع ولتاژ بخوانم؟
بله، بایت وضعیت در تصویر ورودی فرآیند به‌صورت مستقل از تشخیص ولتاژ بار ناموجود به‌روزرسانی می‌شود.
آیا ماژول ۶ES۷۱۳۸-۴CA۰۰-۰AA۰ را می‌توان با پایه ترمینال TM-P۱۵S۲۳-A۰ استفاده کرد؟
بله، پایه ترمینال پیچی TM-P۱۵S۲۳-A۰ به‌عنوان یک آرایش پایه ترمینال برای این ماژول تغذیه ذکر شده است.
آیا ماژول‌های الکترونیکی ورودی AC و خروجی AC به‌طور کلی با ماژول ۶ES۷۱۳۸-۴CA۰۰-۰AA۰ سازگان هستند؟
خیر، ماژول‌های ۲DI AC۱۲۰V ST، ۲DI AC۲۳۰V ST و ۲DO ۲۴–۲۳۰VAC/۱A از گروه بالقوهٔ آن مستثنی هستند.
