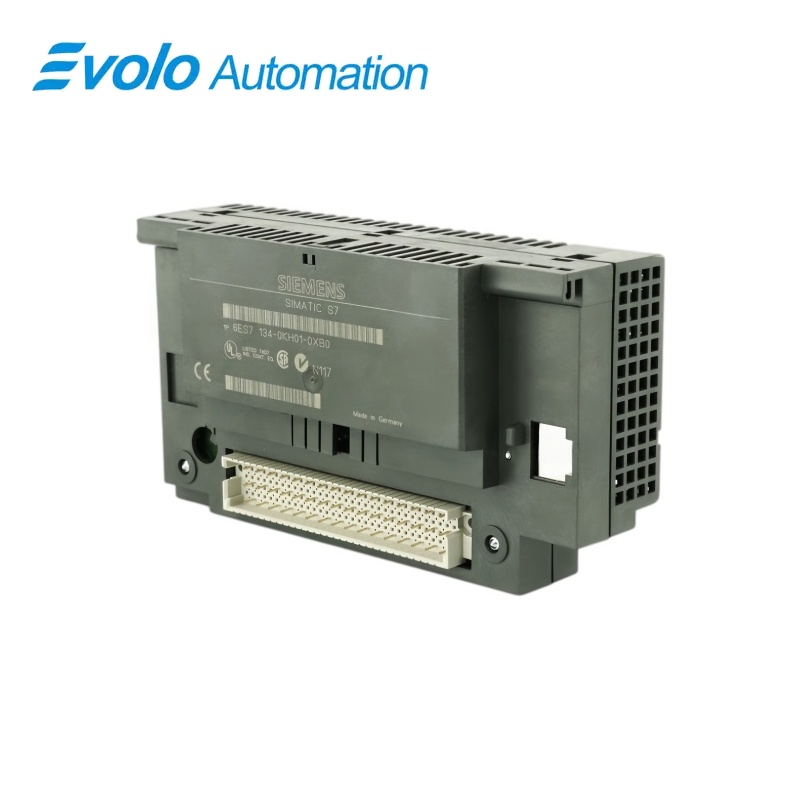

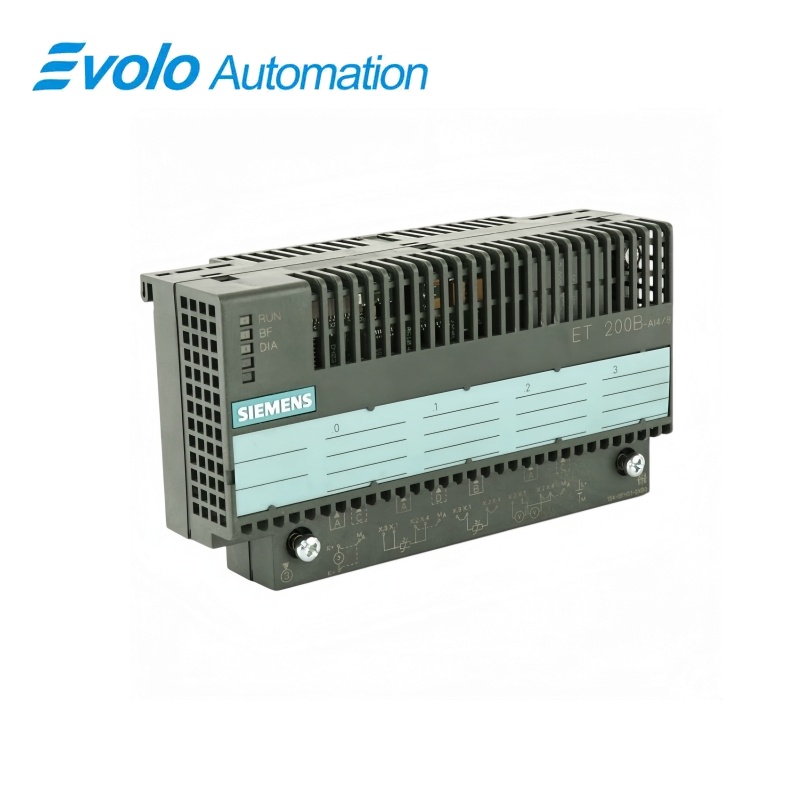

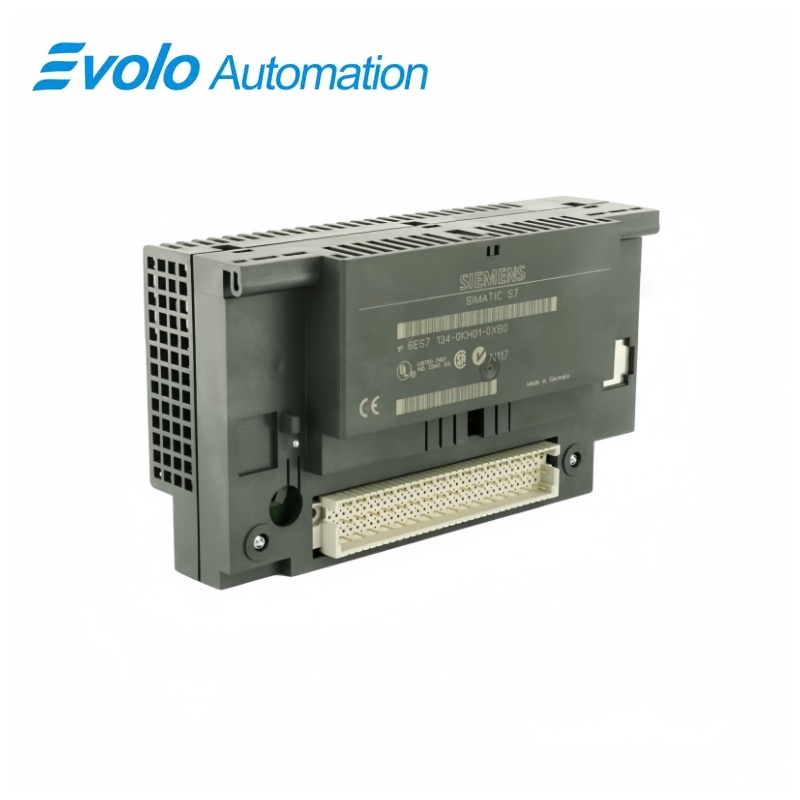

ماژول الکترونیکی سیمنس سیماتیک ET 200B برای ورودی‌های ترموکوپل و RTD با شماره مدل ۶ES7134-0KH01-0XB0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنز · سیماتیک اِت ۲۰۰بی
۶ES۷۱۳۴-۰KH۰۱-۰XB۰ ماژول الکترونیکی سیماتیک اِت ۲۰۰بی برای ورودی‌های ترموکوپل و RTD
این ماژول الکترونیکی سیماتیک اِت ۲۰۰بی، جمع‌آوری آنالوگ دما را برای ترموکوپل‌ها یا ترمومترهای مقاومتی در یک مجموعهٔ توزیع‌شدهٔ I/O با عرض ۱۶۰ میلی‌متر فراهم می‌کند.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۶ES۷۱۳۴-۰KH۰۱-۰XB۰ |
| نوع محصول | ماژول الکترونیکی ورودی آنالوگ |
| عملکرد اصلی | جمع‌آوری سیگنال‌های ترموکوپل یا دماسنجی مقاومتی را برای I/O توزیع‌شده انجام می‌دهد. |
| برنامه یا سری سازگان | ایستگاه‌های توزیع‌شدهٔ I/O سیماتیک اِت ۲۰۰بی که از بلوک ترمینال TB8 استفاده می‌کنند. |
شناسایی دقیق
با مقایسهٔ کاراکتر به کاراکتر شمارهٔ ۶ES۷۱۳۴-۰KH۰۱-۰XB۰، نام کامل ماژول الکترونیکی سیماتیک اِت ۲۰۰بی برای ورودی‌های ترموکوپل و RTD را تأیید کنید.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
این ماژول الکترونیکی سیماتیک اِت ۲۰۰بی، جمع‌آوری آنالوگ دما را برای ترموکوپل‌ها یا ترمومترهای مقاومتی در یک مجموعهٔ توزیع‌شدهٔ I/O با عرض ۱۶۰ میلی‌متر فراهم می‌کند.
این ماژول قابلیت پذیرش کانال‌های ترموکوپل یا اندازه‌گیری‌های دماسنجی مقاومتی را برای نظارت فرآیند توزیع‌شده دارد. روش اندازه‌گیری ادغامی، تبدیل ۱۲ بیتی را برای ورودی‌های حسگر آنالوگ پشتیبانی‌شده فراهم می‌کند. این ماژول الکترونیکی با بلوک ترمینال TB8 مشخص‌شده در یک ایستگاه ET 200B سازگان‌دار نصب می‌شود.
توابع کلیدی
دریافت سیگنال دما
این ماژول کانال‌های ترموکوپل یا اندازه‌گیری‌های مقاومت-دما را برای نظارت فرآیند توزیع‌شده می‌پذیرد.
تبدیل ادغامی
روش اندازه‌گیری ادغامی، تبدیل ۱۲ بیتی را برای ورودی‌های آنالوگ سنسورهای پشتیبانی‌شده فراهم می‌کند.
نصب ET 200B
ماژول الکترونیکی با بلوک ترمینال TB8 مشخص‌شده در یک ایستگاه ET 200B سازگان‌دار نصب می‌شود.
مشخصات رسمی
| عرض ماژول | 160 mm |
|---|---|
| ورودی‌های ترموکوپل | ۸ ورودی آنالوگ |
| اندازه‌گیری مقاومت | ۴ ورودی آنالوگ |
| انواع RTD پشتیبانی‌شده | PT100 و Ni100 |
| وضوح تبدیل | 12 بیت |
| روش تبدیل | ادغام |
| چیدمان ورودی | ورودی‌های آنالوگ دیفرانسیل |
| بلوک ترمینال مورد نیاز | TB8 |
| طول بسته بندی | ۱۶٫۹ سانتی‌متر |
| عرض بسته بندی | ۹٫۹ سانتی‌متر |
| ارتفاع بسته‌بندی | ۶٫۰ سانتی‌متر |
| وزن خالص | ۰٫۲۸۸ کیلوگرم |
پرسش‌های رایج
کدام سنسورها را می‌توان به مدل ۶ES7134-0KH01-0XB0 وصل کرد؟
این ماژول از سنسورهای ترموکوپل و همچنین سنسورهای مقاومتی-دما (مانند PT100 یا Ni100) در آرایش کانال‌های پشتیبانی‌شده پذیراست.
مدل ۶ES7134-0KH01-0XB0 چند کانال ترموکوپل فراهم می‌کند؟
تا هشت ورودی تفاضلی ترموکوپل در دسترس است.
مدل ۶ES7134-0KH01-0XB0 چند کانال اندازه‌گیری مقاومتی-دما را پشتیبانی می‌کند؟
چهار کانال اندازه‌گیری مقاومت برای انواع RTD پشتیبانی‌شده در دسترس است.
کدام بلوک ترمینال برای مدل ۶ES7134-0KH01-0XB0 لازم است؟
از بلوک ترمینال TB8 که برای این ماژول الکترونیکی اِت ۲۰۰بی مشخص شده است، استفاده کنید.
مدل ۶ES7134-0KH01-0XB0 از چه وضوح تبدیلی استفاده می‌کند؟
تبدیل‌کنندهٔ ادغامی دارای قابلیت اندازه‌گیری با وضوح ۱۲ بیت است.
آیا مدل ۶ES7134-0KH01-0XB0 را می‌توان روی واحد پایهٔ فعلی ET 200SP نصب کرد؟
خیر، این مدل متعلق به پلتفرم ET 200B است و باید با سخت‌افزار ایستگاه مربوطه تطبیق داده شود.
پیش از جایگزینی مدل ۶ES7134-0KH01-0XB0 چه مواردی باید بررسی شوند؟
نوع سنسور، سیم‌کشی کانال‌ها، اختصاص ترمینال TB8، محدودهٔ اندازه‌گیری و پیکربندی سخت‌افزاری ذخیره‌شده را تأیید کنید.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- این ماژول را فقط با ایستگاه مستند SIMATIC ET 200B و بلوک ترمینال TB8 استفاده کنید.
- هر کانال پیکربندی‌شده را با سنسور ترموکوپل یا مقاومتی-دمایی متصل‌شده تطبیق دهید.
- پیش از تعویض ماژول الکترونیکی، پیکربندی سخت‌افزاری و اختصاص ترمینال را ثبت کنید.
