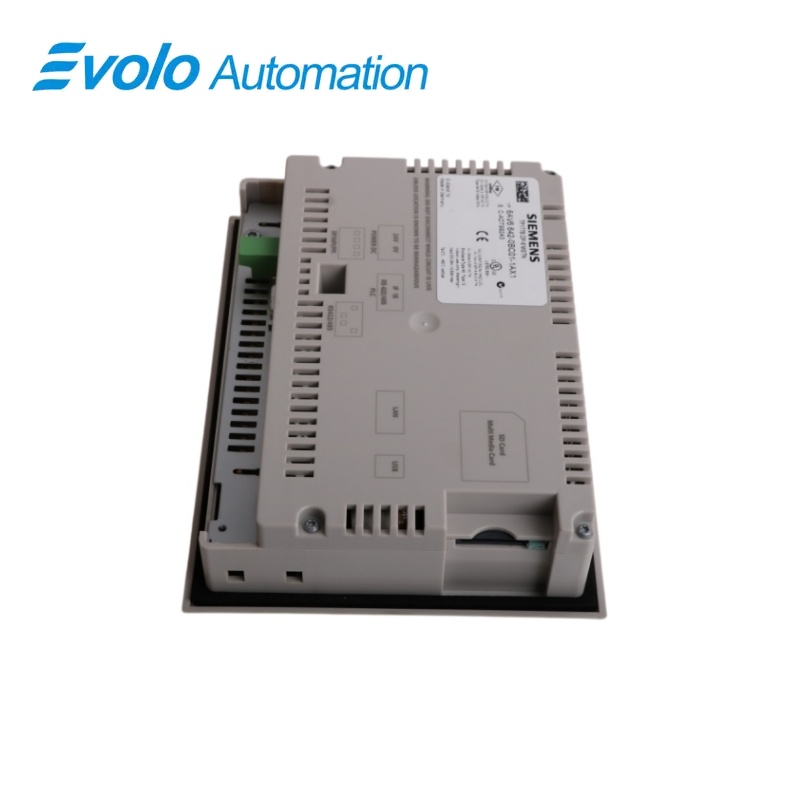

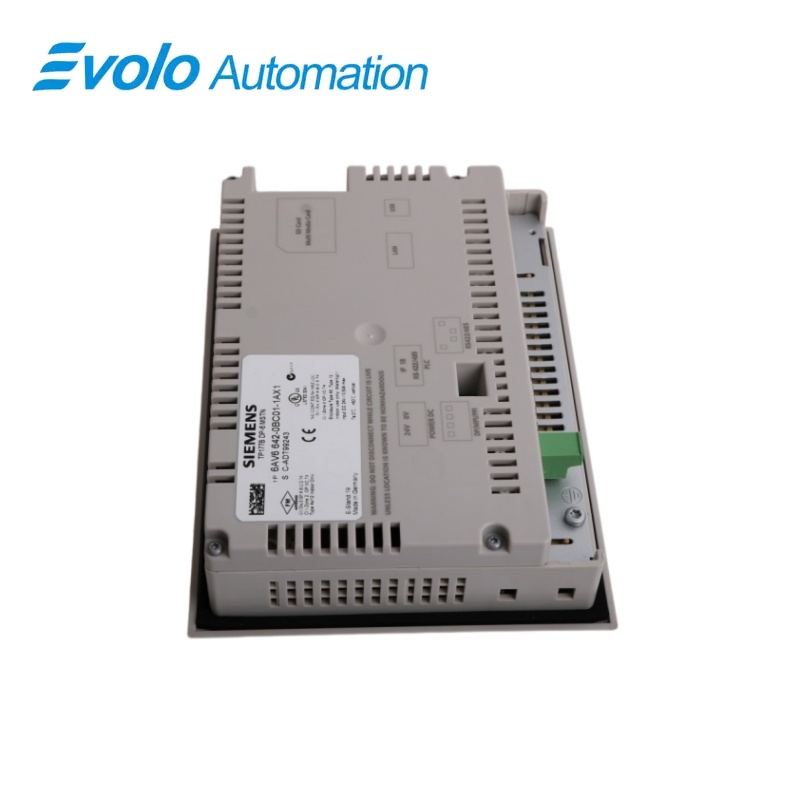

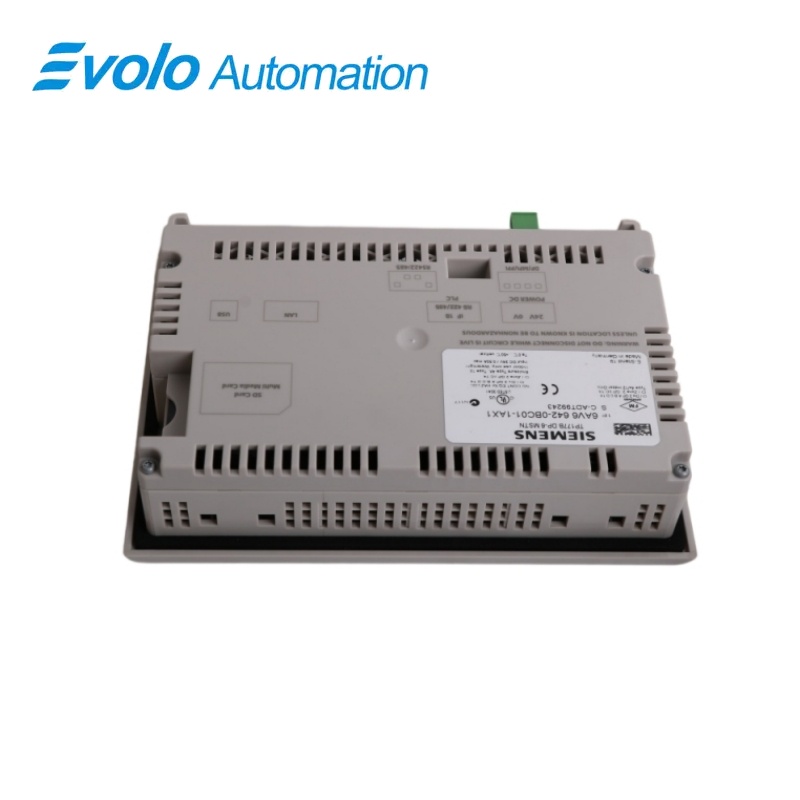

پنل لمسی دی‌پی سیمنز سیماتیک تی‌پی ۱۷۷بی، ۶ اینچی، مدل ۶AV6642-0BC01-1AX1
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنز · سیماتیک اچ‌ام‌آی تی‌پی ۱۷۷بی
۶اِیوی۶۶۴۲-۰بیسی۰۱-۱اکس۱ سیماتیک تی‌پی ۱۷۷بی ۶ اینچ دی‌پی پنل لمسی
تی‌پی ۱۷۷بی ۶ دی‌پی سیماتیک دستگاه اچ‌ام‌آی لمسی با نمایشگر اس‌تی‌ان حالت آبی ۵٫۷ اینچی، ارتباط ام‌پی‌آی/پروفی‌باس دی‌پی و پشتیبانی از یواس‌بی و کارت حافظه است.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6AV6642-0BC01-1AX1 |
| نوع محصول | پنل اپراتوری صنعتی لمسی |
| عملکرد اصلی | ارائهٔ بصری‌سازی و عملیات مبتنی بر لمس از طریق شبکه‌های ام‌پی‌آی یا پروفی‌باس دی‌پی |
| برنامه یا سری سازگان | پروژه‌های قدیمی اچ‌ام‌آی سیماتیک که با وین‌سی‌سی فلکسیبل ۲۰۰۵ کامپکت یا نسخه‌های جدیدتر طراحی شده‌اند. |
شناسایی دقیق
تطابق دقیق کاراکتر به کاراکتر با ۶اِیوی۶۶۴۲-۰بیسی۰۱-۱اکس۱ و تأیید نام کامل پنل لمسی سیماتیک تی‌پی ۱۷۷بی ۶ اینچ دی‌پی.
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
تی‌پی ۱۷۷بی ۶ دی‌پی سیماتیک دستگاه اچ‌ام‌آی لمسی با نمایشگر اس‌تی‌ان حالت آبی ۵٫۷ اینچی، ارتباط ام‌پی‌آی/پروفی‌باس دی‌پی و پشتیبانی از یواس‌بی و کارت حافظه است.
کل رابط کاربری اپراتور از طریق صفحه‌نمایش لمسی مقاومتی ۵٫۷ اینچی کنترل می‌شود.
توابع کلیدی
عملکرد لمس
کل رابط کاربری اپراتور از طریق صفحه‌نمایش لمسی مقاومتی ۵٫۷ اینچی کنترل می‌شود.
MPI و PROFIBUS DP
رابط سریال تعبیه‌شده پنل را به کنترلرهای SIMATIC پشتیبانی‌شده متصل می‌کند.
انتقال پروژه و داده‌ها
قابلیت‌های USB و حافظه قابل برداشتن، جریان‌های کار تأییدشده برای انتقال و پشتیبان‌گیری را پشتیبانی می‌کنند.
مشخصات رسمی
| نوع نمایش | حالت آبی STN |
|---|---|
| قطر صفحه نمایش | 5.7 اینچ |
| وضوح نمایش | ۳۲۰ در ۲۴۰ پیکسل |
| ورودی اپراتور | صفحه لمسی مقاومتی |
| کلیدهای عملکردی | هیچ‌کدام |
| ارتباط | MPI / PROFIBUS DP |
| رابط سریال | RS 485 / RS 422 |
| واسط USB | موجود |
| گوشی کارت حافظه | MMC |
| نرم‌افزار مهندسی | WinCC flexible 2005 Compact یا جدیدتر |
| منبع تغذیه نامی | 24 ولت جریان مستقیم |
| محافظ جلویی نصب‌شده | IP65 |
| حفاظت عقب | IP20 |
| وزن خالص | ۱٫۰۱ کیلوگرم |
پرسش‌های رایج
کدام نرم‌افزارهای مهندسی از ۶AV6642-0BC01-1AX1 پشتیبانی می‌کنند؟
از یک پروژهٔ تأییدشدهٔ وین‌سی‌سی فلکسیبل کامپکت در محدودهٔ نسخه‌های پشتیبانی‌شده استفاده کنید.
کدام شبکه‌های کنترلری می‌توانند با ۶AV6642-0BC01-1AX1 کار کنند؟
این پنل از درایورهای ارتباطی تأییدشدهٔ MPI و PROFIBUS DP پشتیبانی می‌کند.
آیا ۶AV6642-0BC01-1AX1 دارای کلیدهای عملکردی فیزیکی است؟
خیر؛ عملیات از طریق صفحهٔ لمسی مقاومتی انجام می‌شود.
آیا داده‌های پروژه را می‌توان از طریق USB به ۶AV6642-0BC01-1AX1 منتقل کرد؟
بله؛ از یک اتصال انتقال پشتیبانی‌شده و تصویر دستگاه صحیح استفاده کنید.
چه چیزی باید قبل از تعویض ۶AV6642-0BC01-1AX1 پشتیبان‌گیری شود؟
ذخیره‌سازی پروژهٔ اچ‌ام‌آی، دستورالعمل‌ها، بایگانی‌ها، رمزهای عبور، تنظیمات ارتباطی و داده‌های کارت حافظه
چه مواردی باید پیش از نصب دستگاه ۶AV۶۶۴۲-۰BC۰۱-۱AX۱ بررسی شوند؟
تأیید ابعاد بازشو، واشر، بست‌ها، تأمین برق ۲۴ ولتی، اتصال به زمین و فضای لازم برای اتصال‌دهنده
چرا باید تصویر فرم‌ور را برای دستگاه ۶AV۶۶۴۲-۰BC۰۱-۱AX۱ بررسی کرد؟
تصویر پنل باید پیش از بارگذاری با نسخهٔ پروژهٔ وین‌سی‌سی فلکسیبل سازگان داشته باشد.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- استفاده از مدخل صحیح دستگاه TP 177B 6 DP و نسخهٔ تصویر پشتیبانی‌شده
- حفظ آدرس‌دهی MPI یا PROFIBUS و تنظیمات رانندهٔ ارتباطی
- تطابق بازشوی موجود پنل، واشر و چیدمان اتصال‌دهنده
