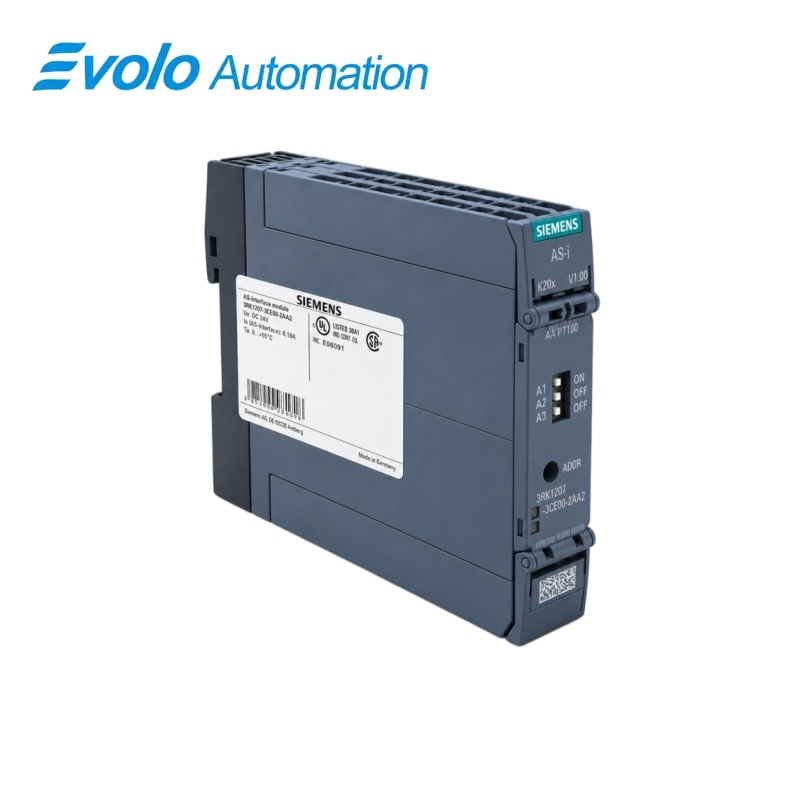

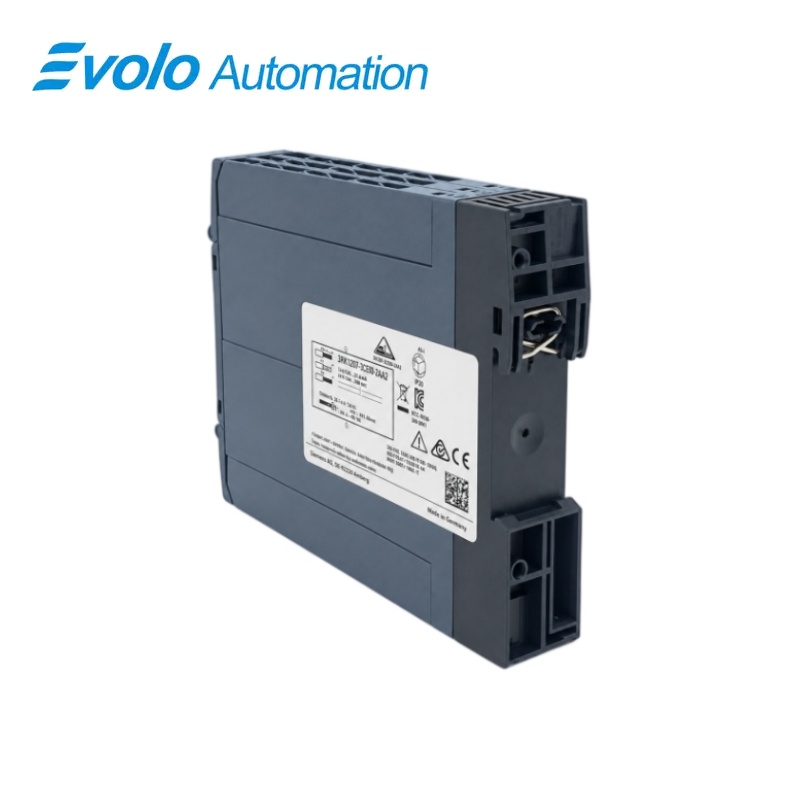

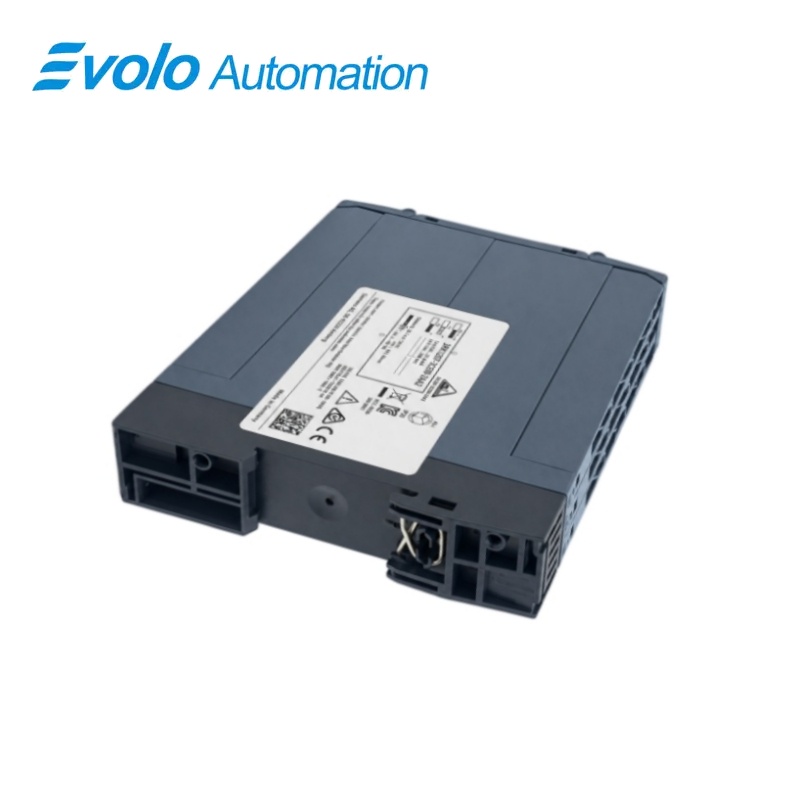

ماژول AS-Interface SlimLine فشردهٔ SC۲۲٫۵ سیمنز ۳RK۱۲۰۷-۳CE۰۰-۲AA۲ با ۴ ورودی آنالوگ (RTD)

مرور کلی

رابط AS-Interface سبک‌وزن سلیم‌لاین فشرده سیمنز

ماژول ورودی آنالوگ ۳آرکی۱۲۰۷-۳سی‌ای۰۰-۲آ‌اِی‌اِی۲، رابط AS-Interface سبک‌وزن سلیم‌لاین فشرده SC22.5 با ۴ کانال ورودی RTD

خواندن چهار سیگنال مقاومتی یا RTD از طریق ترمینال‌های پیچی و انتقال مقادیر اندازه‌گیری‌شده از طریق رابط AS-Interface در یک ماژول به عرض ۲۲٫۵ میلی‌متر.

در یک نگاه

برند	زیمنس
مدل	۳آرکی۱۲۰۷-۳سی‌ای۰۰-۲آ‌اِی‌اِی۲
نوع محصول	ماژول ورودی آنالوگ
عملکرد اصلی	دریافت اندازه‌گیری‌های مقاومت و دما
کاربرد	شبکه‌های کابینت کنترلی AS-i

محدوده‌های RTD و مقاومت

اندازه‌گیری‌های Pt100، Ni100 و مقاومت از محدوده‌های تبدیل قابل انتخاب استفاده می‌کنند.

اتصال با پیچ و سیم

ترمینال‌های اندازه‌گیری چهارسیمه نیز اتصال‌های شبیه‌سازی‌شده دو- و سه‌سیمه را پشتیبانی می‌کنند.

کانال‌های فعال قابل انتخاب

سوئیچ‌های DIP کانال‌های استفاده‌نشده را غیرفعال می‌کنند تا زمان انتقال آنالوگ بهبود یابد.

خلاصه ی محصول

۳آرکی۱۲۰۷-۳سی‌ای۰۰-۲آ‌اِی‌اِی۲ این دستگاه ترمومترهای مقاومتی و سنسورهای مقاومتی را از طریق چهار ورودی آنالوگ به شبکه AS-Interface متصل می‌کند. جعبه SlimLine Compact SC22.5 از ترمینال‌های پیچی و رابط اسلیو AS-i با آدرس استاندارد استفاده می‌کند.

فیلترهای قابل انتخاب ۵۰ یا ۶۰ هرتز و صاف‌سازی قابل فعال‌سازی/غیرفعال‌سازی مقدار اندازه‌گیری، امکان تنظیم جمع‌آوری آنالوگ را متناسب با نصب فراهم می‌کنند؛ در عین حال، LEDهای جلویی وضعیت ارتباط و خطا را نشان می‌دهند.

تمرکز سفارش: مشخصه صحیح RTD و نحوه قرارگیری سیم‌ها را انتخاب کنید و کانال‌های ورودی استفاده‌نشده را هنگام قطع برق دستگاه غیرفعال کنید.

توابع کلیدی

اندازه‌گیری دمای RTD و مقاومت

این ماژول سیگنال‌های Pt100، Ni100 و ۰ تا ۶۰۰ اهم را به مقادیر آنالوگ دوره‌ای برای ایستگاه اصلی AS-i تبدیل می‌کند.

سازگار کردن رد‌کردن نویز و هموارسازی

بیت‌های پارامتر، فشرده‌سازی تداخل ۵۰ یا ۶۰ هرتز را انتخاب کرده و فیلتر هموارسازی دیجیتالی مرتبه اول را فعال می‌کنند.

کاهش ترافیک کانال‌های استفاده‌نشده

ورودی آنالوگ ۰ (AI0) به‌طور پیش‌فرض فعال باقی می‌ماند، درحالی‌که با استفاده از کلیدهای DIP می‌توان ورودی‌های آنالوگ ۱ تا ۳ (AI1 تا AI3) را هنگامی که تعداد اندازه‌گیری‌ها کمتر است غیرفعال کرد.

مشخصات رسمی

کانال‌های ورودی آنالوگ	۴ عدد، با AI0 به‌طور دائمی فعال
پروفایل ایستگاه فرعی AS-i	۷٫۳٫E؛ ایستگاه فرعی با آدرس استاندارد
رزولوشن اندازه‌گیری	۱۵ بیت به علاوه علامت
محدوده استاندارد Pt100	‏منفی ۲۰۰ تا مثبت ۸۵۰ درجه سانتی‌گراد
محدوده آب‌وهوایی Pt100	‏منفی ۱۲۰ تا مثبت ۱۳۰ درجه سانتی‌گراد
محدوده دمایی Ni100	‏منفی ۶۰ تا مثبت ۲۵۰ درجه سانتی‌گراد
محدوده اندازه‌گیری مقاومت	۰ تا ۶۰۰ اهم
اتصال اندازه‌گیری	شناور، ۴ سیمه؛ شبیه‌سازی ۲ و ۳ سیمه از طریق ترمینال‌های ۴ سیمه
مقاومت ورودی	2 MΩ
جریان اندازه‌گیری	۱٫۶۶۷ میلی‌آمپر
حداکثر ولتاژ ورودی نسبت به زمین	حد تخریب ±۱۰ ولت
بیشترین ولتاژ ورودی دیفرانسیلی	حد مخرب ±۲۰ ولت
انتخاب سرکوب تداخل	۵۰ هرتز یا ۶۰ هرتز
ثابت زمانی صاف‌سازی	یک دورهٔ خواندن ماژول بدون صاف‌سازی؛ هشت دوره با صاف‌سازی
نگهبان ارتباطی	نشان‌دهندهٔ خطا پس از بیش از ۵۰ میلی‌ثانیه عدم دریافت تلگرام دادهٔ اصلی
اتصال ترمینال	Screw terminals
عرض کلی	22.5 میلی‌متر
درجه حفاظت	IP20

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا می‌توانم هر دو سنسور Pt100 و Ni100 را به مدل 3RK1207-3CE00-2AA2 متصل کنم؟

این ماژول حالت‌های اندازه‌گیری Pt100 و Ni100 را با تنظیم پارامتر انتخاب‌شده پشتیبانی می‌کند.

آیا مدل 3RK1207-3CE00-2AA2 از روش اتصال پیچی برای تجهیزات متحرک پشتیبانی می‌کند؟

محدوده آب‌وهوایی Pt100 از ۱۲۰- تا ۱۳۰+ درجه سانتی‌گراد را پوشش می‌دهد و افزایش مقدار اندازه‌گیری شده ۰٫۰۱ درجه سانتی‌گراد است.

آیا برای اندازه‌گیری RTD، مدل ۳RK1207-3CE00-2AA2 نیاز به اتصال برق کمکی دارد؟

خیر، ماژول مقاومت و مقاومت حرارتی از طریق AS-i و بدون نیاز به منبع تغذیه کمکی تأمین می‌شود.

چگونه می‌توانم زمان انتقال آنالوگ را هنگام استفاده از تنها یک سنسور روی مدل ۳RK1207-3CE00-2AA2 کوتاه کنم؟

سنسورهای غیراستفاده‌شده AI1 تا AI3 را با استفاده از کلیدهای DIP و در حالت قطع برق ماژول غیرفعال کنید.

آیا می‌توانم تمام کانال‌های ورودی مدل ۳RK1207-3CE00-2AA2 را خاموش کنم؟

خیر، کانال ورودی آنالوگ AI0 همواره فعال باقی می‌ماند.

چگونه باید فیلتر نویز برای مدل ۳RK1207-3CE00-2AA2 را انتخاب کنم؟

پارامتر سرکوب تداخل را روی فرکانس خط نصب، یعنی ۵۰ یا ۶۰ هرتز، تنظیم کنید.

چرا چراغ قرمز خطای FAULT هنگام قطع ارتباط با ایستگاه اصلی (master) در مدل ۳RK1207-3CE00-2AA2 روشن باقی می‌ماند؟

سازمان نظارتی ارتباطات، بیت خطا در ورودی/خروجی را هنگامی تنظیم می‌کند که بیش از ۵۰ میلی‌ثانیه تلگرام داده‌ای از سوی ماژول اصلی دریافت نشود.

یادداشت‌های سازگردی و سفارش

پیش از سفارش مدل ۳RK۱۲۰۷-۳CE۰۰-۲AA۲: نسخهٔ RTD با اتصال پیچی را انتخاب کنید و یک آدرس استاندارد اسلیو AS-i را رزرو نمایید؛ سپس محدودهٔ سنسور و اتصال شبیه‌سازی‌شدهٔ دو سیمه، سه سیمه یا چهار سیمه را تنظیم کنید.

فهرست بررسی سازگاری برای مدل ۳RK۱۲۰۷-۳CE۰۰-۲AA۲

• از مشخصهٔ Pt۱۰۰ یا Ni۱۰۰ منطبق بر سنسورهای متصل استفاده کنید.
• تغییر سوئیچ‌های DIP کانال فعال را فقط هنگام قطع برق انجام دهید.
• ترمینال‌های اتصال غیراستفاده‌شده را پس از غیرفعال کردن کانال‌های مربوطه بدون اختصاص باقی بگذارید.
• ماژول IP۲۰ را در جعبه‌ای مناسب در برابر آلودگی هادی حفاظت کنید.
