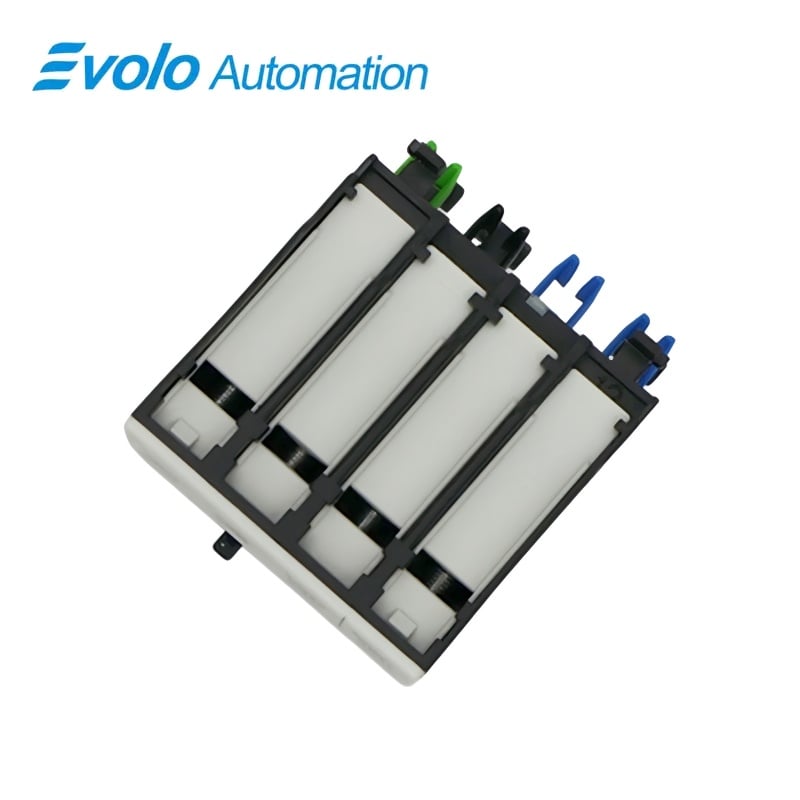

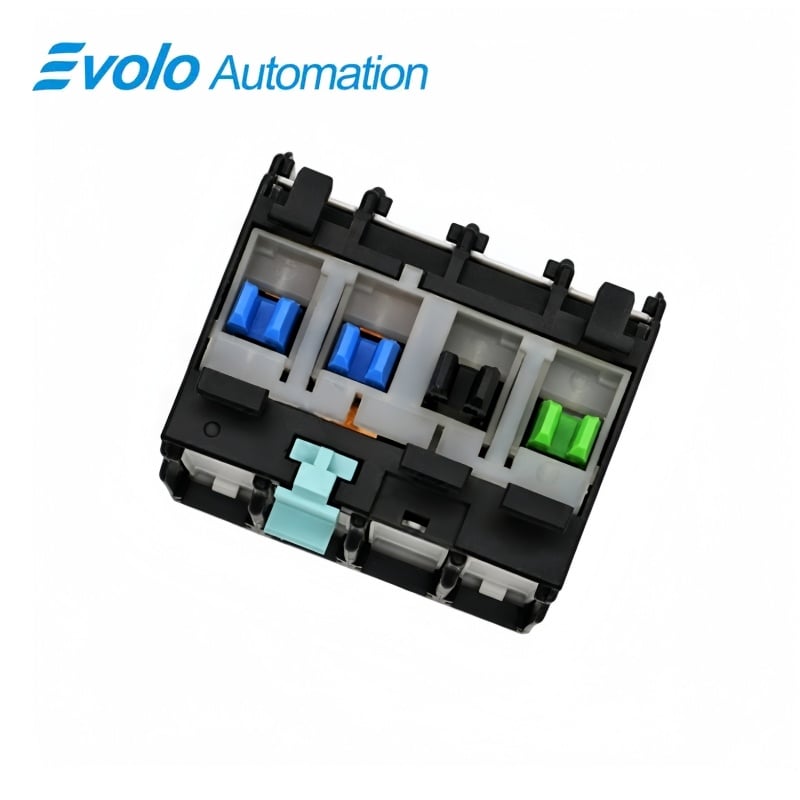

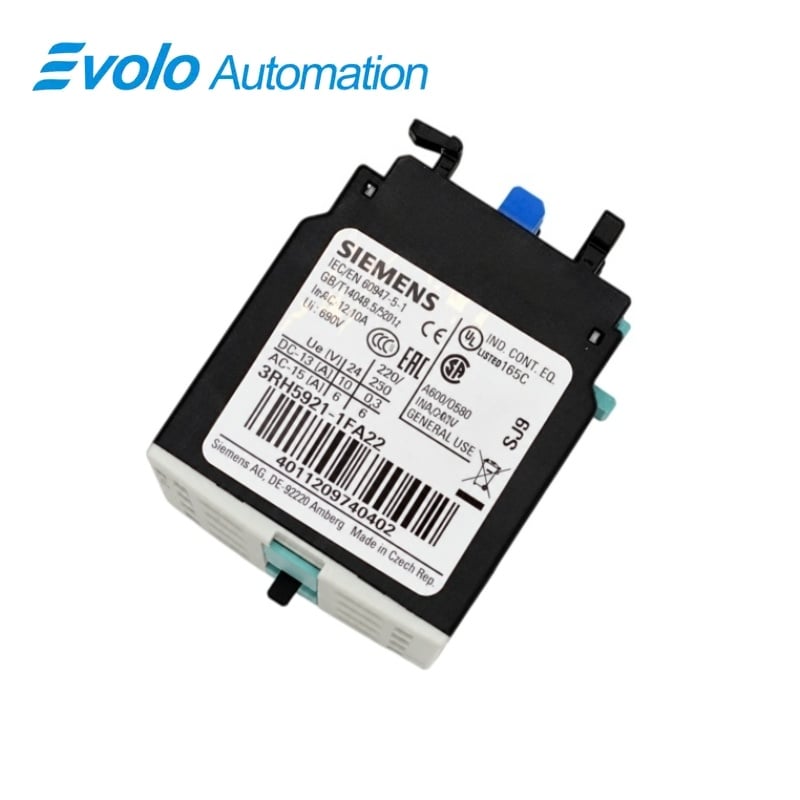

بلوک تماس کمکی چهارقطبی سیریوس سیمنس ۳RH۵۹۲۱-۱FA۲۲، ۲ NO + ۲ NC
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
ایمیل: [email protected]
واتس‌اپ: +86-18150117685
- مرور کلی
- مدل‌های پرفروش
- محصولات پیشنهادی
مرور کلی
- موقعیت‌های NO و NC در نقشهٔ کنترل را تطبیق دهید.
- از جریان قطع مشخص‌شده برای ولتاژ مربوطه استفاده کنید.
- اندازهٔ رساناها را در محدودهٔ ۰٫۵ تا ۲٫۵ میلی‌متر مربع نگه دارید.
- محافظت لازم پوسته در اطراف سیم‌کشی‌های بیرون‌زده را حفظ کنید.
بلوک تماس کمکی چهارقطبی سیریوس مدل ۳آر‌اچ۵۹۲۱-۱اف‌ای۲۲ با دو تماس باز عادی و دو تماس بسته عادی
بلوک کمکی چهارقطبی با نصب فنری، دارای دو تماس لحظه‌ای باز عادی و دو تماس لحظه‌ای بسته عادی و اتصال سیم از طریق پیچ.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | ۳آر‌اچ۵۹۲۱-۱اف‌ای۲۲ |
| نوع محصول | بلوک تماس کمکی |
| عملکرد اصلی | گسترش مدارهای کنترل کنتاکتور |
| کاربرد | کنتاکتورهای کمکی و قدرت |
دو جفت تماس مکمل
دو تماس باز عادی و دو تماس بسته عادی، مسیرهای جداگانه‌ای برای مدار کنترل فراهم می‌کنند.
سوئیچینگ وابسته به بار
دسته‌بندی‌های استفاده‌ی جریان متناوب و جریان مستقیم، جریان‌های کاری مجاز متفاوتی دارند.
لوازم جانبی نصب‌شونده با فنر
بلوک به‌صورت مکانیکی به مجموعه‌ی کنتاکتور مربوطه متصل می‌شود.
خلاصه ی محصول
۳آر‌اچ۵۹۲۱-۱اف‌ای۲۲ چهار مسیر کمکی لحظه‌ای را به آرایش کنتاکتور هماهنگ اضافه می‌کند.
بلوک سیریوس از ترمینال‌های پیچی استفاده می‌کند و وظایف کنترلی را با محدودیت‌های جریان وابسته به ولتاژ AC-15 و DC-13، همراه با سطح عایق‌بندی نامی ۶۹۰ ولت پشتیبانی می‌کند.
توابع کلیدی
آرایش کنتاکتورها را گسترش دهید
دو مسیر لحظه‌ای باز و دو مسیر لحظه‌ای بسته، تماس‌های کنترلی اضافی فراهم می‌کنند.
بارهای کنترلی جریان متناوب را قطع و وصل کنید
رتبه‌بندی AC-15 به ولتاژ کاری بستگی دارد: از ۶ آمپر در ۲۴ یا ۲۳۰ ولت تا ۱ آمپر در ۶۹۰ ولت.
اتصال رساناهای کنترلی تابلو
ترمینال‌های پیچی، رساناهای مدارهای کمکی با ابعاد مشخص‌شده را می‌پذیرند.
مشخصات رسمی
| پیکربندی تماس | ۲ نرمال باز + ۲ نرمال بسته، لحظه‌ای؛ بدون تماس تغییر وضعیت |
|---|---|
| اتصال مکانیکی | نصب با قفل‌شدن فشاری |
| اتصال الکتریکی | Screw terminals |
| ولتاژ عایق نامی | ۶۹۰ ولت جریان متناوب در درجه آلودگی ۳ |
| فشار فشار نامی مقاومت | 6 kV |
| رتبه‌بندی حفاظت جلو | IP20 |
| مقاومت مکانیکی معمول | ۱۰٬۰۰۰٬۰۰۰ چرخهٔ عملیاتی |
| مقاومت الکتریکی معمول در ۲۳۰ ولت جریان متناوب-۱۵ | ۲۰۰۰۰۰ چرخه عملیاتی |
| جریان عملیاتی AC-12 | ۱۰ آمپر در ۲۴ ولت یا ۲۳۰ ولت |
| جریان کاری AC-14 | ۶ آمپر در ۱۲۵ ولت یا ۲۵۰ ولت |
| جریان‌های کاری AC-15 | ۶ آمپر در ۲۴ / ۲۳۰ ولت؛ ۳ آمپر در ۴۰۰ ولت؛ ۱ آمپر در ۶۹۰ ولت |
| جریان‌های کاری DC-12 | ۱۰ آمپر در ۲۴ ولت؛ ۳ آمپر در ۱۱۰ ولت؛ ۱ آمپر در ۲۲۰ ولت |
| جریان‌های کاری DC-13 | ۶ آمپر در ۲۴ ولت؛ ۲ آمپر در ۴۸ / ۶۰ ولت؛ ۱ آمپر در ۱۱۰ ولت؛ ۰٫۹ آمپر در ۱۲۵ ولت؛ ۰٫۳ آمپر در ۲۲۰ / ۲۵۰ ولت |
| دمای محیط عملیاتی | از ۲۵- تا ۶۰+ درجه سانتی‌گراد |
| دمای محیط نگهداری | از ۵۵- تا ۸۰+ درجه سانتی‌گراد |
| ساختار مقطع رسانای کمکی | ۰٫۵ تا ۲٫۵ میلی‌متر مربع برای رساناهای توپر یا سیم‌بندی‌شده و رساناهای نازک‌سیم‌بندی‌شده آماده‌شده |
| محدودهٔ مجاز AWG | 20–14 |
| عملکرد تماس آینه‌ای | IEC 60947-4-1 |
| ابعاد (عرض × ارتفاع × عمق) | ۴۴ × ۳۸ × ۵۱ میلی‌متر |
| وزن لوازم جانبی | 72 گرم |
پرسش‌های رایج
آیا بلوک ۳RH5921-1FA22 می‌تواند چهار تماس کنترلی باز-معمول فراهم کند؟
خیر، چیدمان تماس‌های ثابت آن شامل دو تماس باز-معمول و دو تماس بسته-معمول است.
چگونه بلوک ۳RH5921-1FA22 را به مجموعهٔ کنتاکتور مربوطه متصل کنم؟
این بلوک از روش اتصال مکانیکی قفل‌شونده استفاده می‌کند.
آیا مدل ۳RH5921-1FA22 می‌تواند بار AC-15 با جریان ۵ آمپر و ولتاژ ۴۰۰ ولت را قطع و وصل کند؟
خیر، حداکثر جریان کاری در حالت AC-15 و ولتاژ ۴۰۰ ولت برابر با ۳ آمپر است.
آیا رتبه‌بندی ۶ آمپر برای بار DC-13 با ولتاژ ۱۱۰ ولت نیز برای مدل ۳RH5921-1FA22 معتبر است؟
خیر، حداکثر جریان کاری در حالت DC-13 و ولتاژ ۱۱۰ ولت برابر با ۱ آمپر است.
آیا می‌توانم یک هادی انعطاف‌پذیر ۲٫۵ میلی‌متر مربعی آماده‌شده را به مدل ۳RH5921-1FA22 متصل کنم؟
بله، هادی‌های رشته‌ای نازک آماده‌شده تا سطح مقطع ۲٫۵ میلی‌متر مربع مجاز هستند.
آیا مدل ۳RH5921-1FA22 امکان قطع و وصل کمکی تأخیری را فراهم می‌کند؟
خیر، دو تماس باز-معمولی و دو تماس بسته-معمولی آن لحظه‌ای عمل می‌کنند.
دامنهٔ دمایی مناسب برای نگهداری مدل ۳RH5921-1FA22 به‌عنوان قطعهٔ یدکی چیست؟
دمای محیطی مشخص‌شده برای نگهداری از −۵۵ تا +۸۰ درجهٔ سانتی‌گراد است.
