مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	SDCS-FEX-2A 3ADT311500R1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

ابعاد (WxHxD)	۱۲ × ۹ × ۳٫۵ سانتی‌متر
وزن	0.5 کیلوگرم
ولتاژ ورودی AC	ورودی جریان متناوب: ۱۱۰ ولت (کاهش ۱۵٪) تا ۵۰۰ ولت (افزایش ۱۰٪)، تک‌فاز
جریان ورودی جریان متناوب	≤ جریان خروجی
ولتاژ عایق‌بندی جریان متناوب	600 ولت
فرکانس	همانند ماژول مبدل DCS
جریان خروجی جریان مستقیم (مبدل آرمیچر: ۲۵ تا ۷۵ آمپر)	۰٫۳ آمپر تا ۸ آمپر
جریان خروجی جریان مستقیم (مبدل آرمیچر: ۱۰۰ تا ۲۰۰۰ آمپر)	۰٫۳ آمپر تا ۱۶ آمپر
تلفات توان در جریان نامی IF	≤ ۴۰ وات
جریان خروجی IACT	Uout = ۴ ولت × Iact ÷ Ilim؛ Ilim = ۳ آمپر، ۵ آمپر، ۷ آمپر، ۹ آمپر، ۱۱ آمپر، ۱۳ آمپر، ۱۵ آمپر، ۱۷ آمپر
ترمینال X1	مساحت مقطع ۴ میلی‌متر مربع

توضیحات

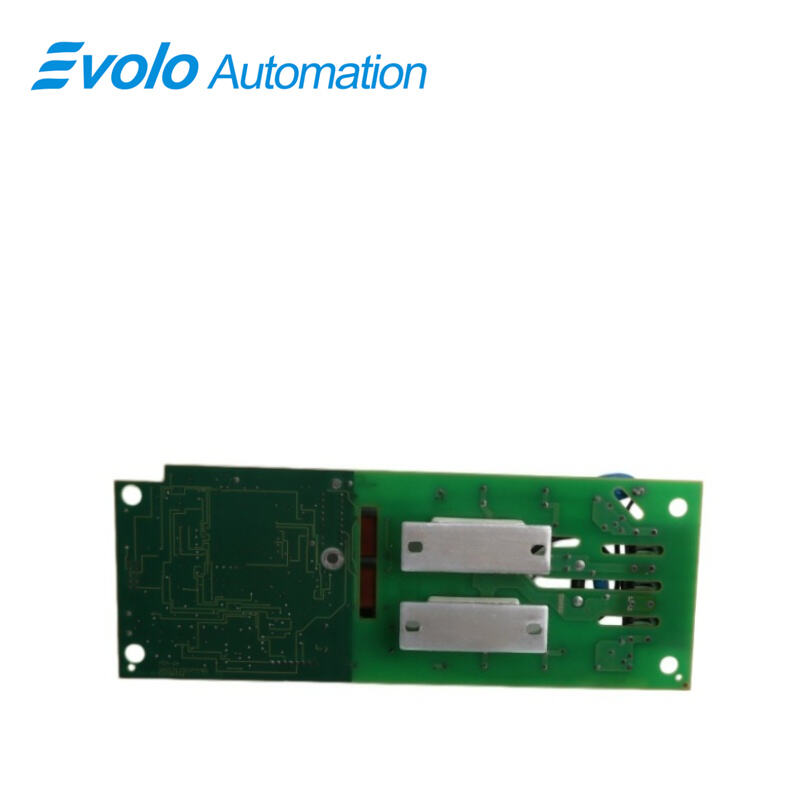

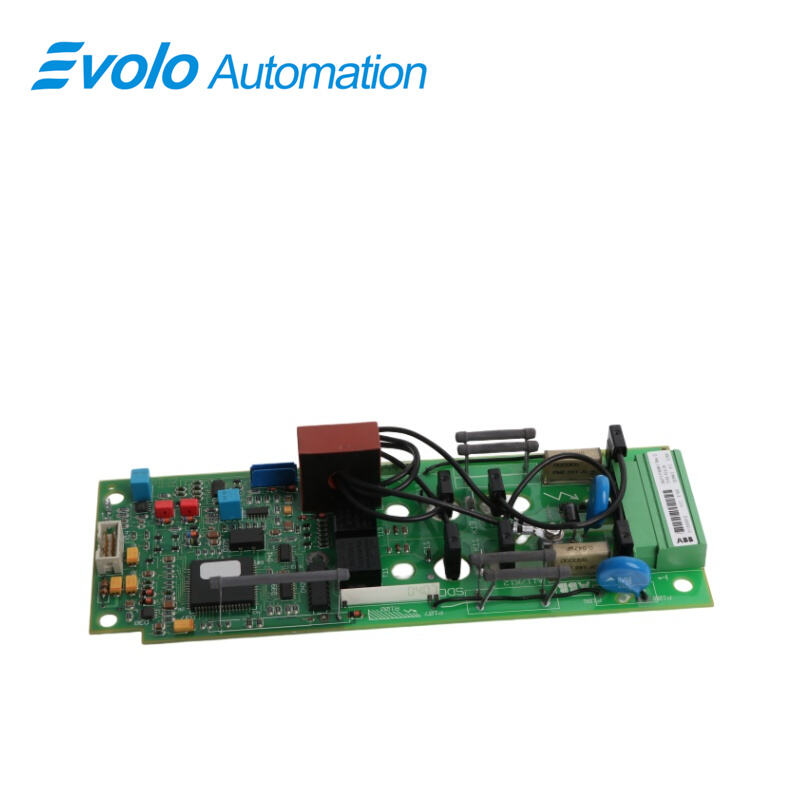

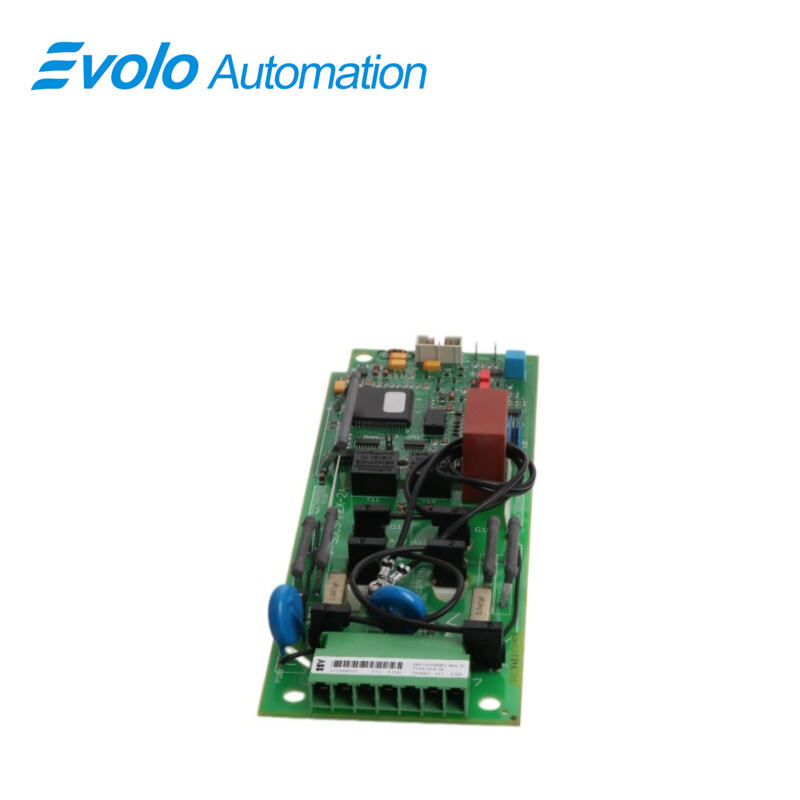

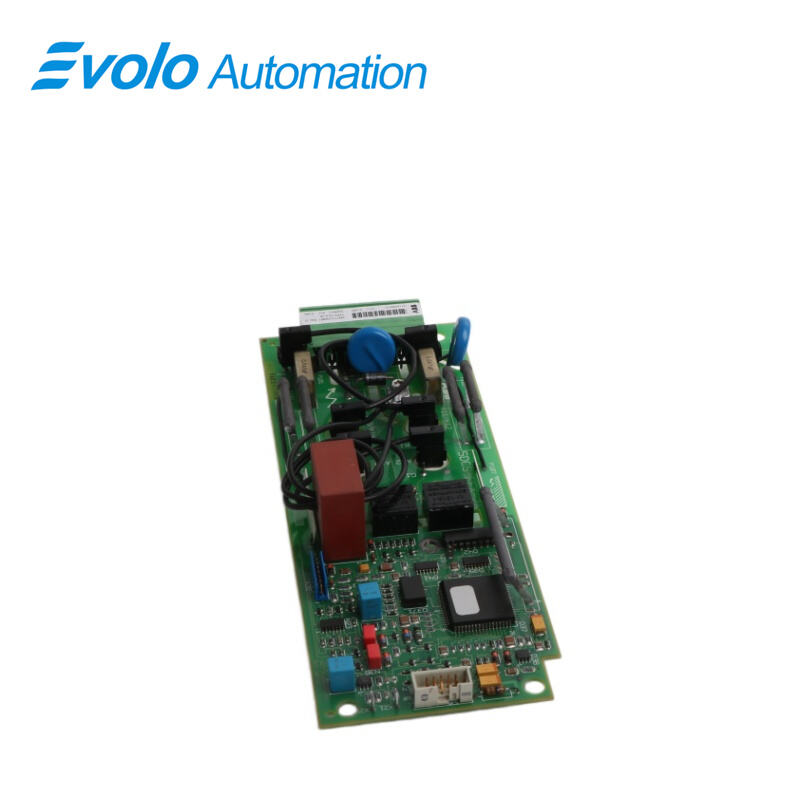

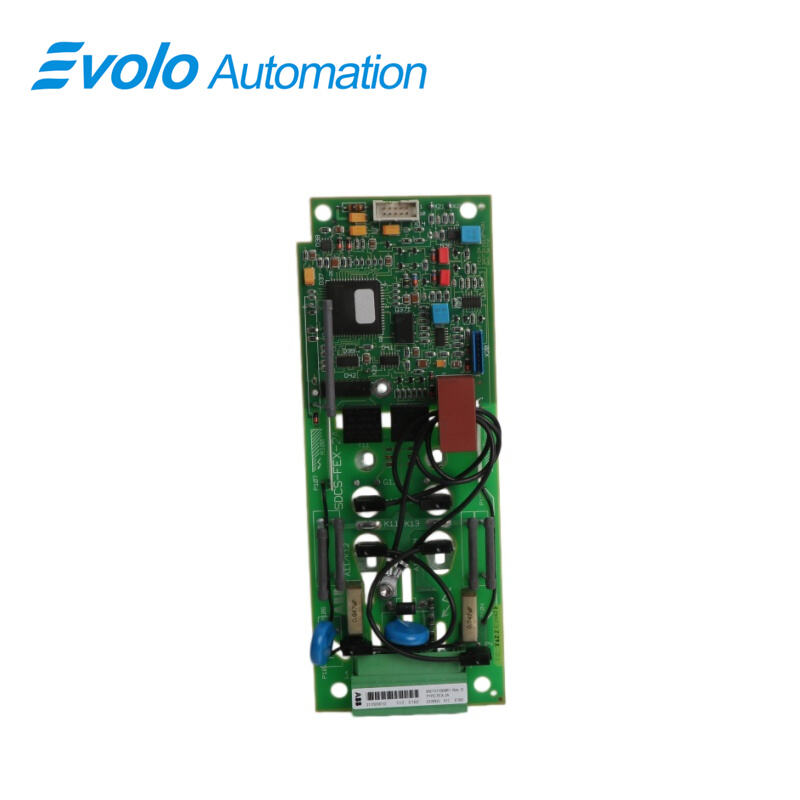

ABB SDCS-FEX-2A 3ADT311500R1 این یک برد تحریک‌کنندهٔ میدان با عملکرد بالا است که به‌طور خاص برای درایوهای جریان مستقیم سری‌های DCS400، DCS550 و DCS800 طراحی شده است. این ماژول مدارهای یکسوکننده، فرمان دهنده و محافظتی را در یک کارت واحد ادغام کرده و کنترل تبدیل و پایدارسازی میدان موتورهای جریان مستقیم را انجام می‌دهد.

کاربردها

نوردخانه‌های فولادی: برای کنترل شدت میدان مغناطیسی موتورهای بزرگ نوردخانه استفاده می‌شود تا دقت سرعت و تعادل گشتاور را در حین فرآورش فولاد تضمین کند.

نیروگاه‌های بلندکننده معدنی: در سیستم‌های درایو جریان مستقیم بالابرها یا نوارهای نقاله ادغام شده و جریان تحریک قابل اعتمادی را برای پشتیبانی از راه‌اندازی‌های بار سنگین فراهم می‌کند.

کارخانه‌های اکستروژن لاستیک: حفظ پارامترهای عملیاتی فرآیند با دقت از طریق تنظیم دقیق میدان مغناطیسی در سیستم‌های کنترل مخلوط‌کن‌های داخلی یا اکسترودرها.

کارخانه‌های مونتاژ خودکار: ارائه راه‌حل یکپارچه تحریک برقی برای سیستم‌های پیشران جریان مستقیم (DC) توزیع‌شده و پیچیده، به‌منظور بهبود هماهنگی کلی خط تولید.

کارخانه‌های مواد اولیه شیمیایی: استفاده در واحدهای پیشران مخلوط‌کن‌های بزرگ یا سانتریفیوژها، با بهره‌گیری از قابلیت اطمینان بالای آن‌ها برای تضمین عملیات مداوم در محیط‌های سخت.

نگهداری و حل مشکلات

رفع عیب: اگر سیستم گزارش از دست دادن تحریک را صادر کند، ابتدا بررسی کنید که آیا ولتاژ ورودی تک‌فاز ترمینال X1 پایدار است یا خیر. اگر سیگنال فیدبک غیرطبیعی باشد، ولتاژ در ترمینال IACT را اندازه‌گیری کرده و آن را با مقدار تنظیم‌شده Ilim مقایسه کنید تا به‌سرعت مشخص شود که آیا جریان خروجی دقیق است یا خیر.

توصیه‌های نگهداری: به‌طور منظم سفتی سیم‌کشی ۴ میلی‌متر مربع در ترمینال X1 را بررسی کنید تا از افزایش مقاومت تماس ناشی از ارتعاشات صنعتی جلوگیری شود. با توجه به مصرف بسیار پایین توان آن (تنها ۴۰ وات)، حفظ تهویه محیطی معمولی برای اطمینان از عملکرد بلندمدت برد ۰٫۵ کیلوگرمی کافی است.

سوالات متداول

سوال: آیا SDCS-FEX-2A 3ADT311500R1 سازگان با شبکه‌های برق متناوب بالای ۵۰۰ ولت؟
پاسخ: حداکثر ولتاژ ورودی اسمی ۵۰۰ ولت (با اضافه‌شدن ۱۰٪ تا ۵۵۰ ولت AC) است؛ برای ولتاژهای بالاتر نیاز به ترانسفورماتور می‌باشد.

سوال: چگونه محدودیت جریان خروجی را برای SDCS-FEX-2A 3ADT311500R1 برای موتورهای مختلف تنظیم کنیم؟
پاسخ: مقادیر پیش‌تنظیم‌شده Ilim را بین ۳ آمپر تا ۱۷ آمپر از طریق منطق داخلی برد انتخاب کنید تا با مبدل‌های متناظر تطبیق داده شود.

سوال: آیا SDCS-FEX-2A 3ADT311500R1 آیا در حین عملکرد در حالت نامی گرما تولید زیادی می‌کند؟
پاسخ: خیر. در بار کامل مصرف آن ≤۴۰ وات است و خنک‌سازی آن از طریق تهویه کابینت انجام می‌شود.

سوال: آیا SDCS-FEX-2A 3ADT311500R1 آیا می‌توان از آن با مبدل‌های آرمیچر بالای ۲۰۰۰ آمپر استفاده کرد؟
پاسخ: پشتیبانی استاندارد تا ۲۰۰۰ آمپر است؛ برای جریان‌های بالاتر نیاز به واحدهای تحریک خارجی می‌باشد.

سوال: آیا نیازمندی ۴ میلی‌متر مربع برای ترمینال X1 روی SDCS-FEX-2A 3ADT311500R1 مشخص است؟
پاسخ: بله. این امر اطمینان از مدیریت ایمن جریان تا ۱۶ آمپر و عملکرد الکتریکی پایدار را فراهم می‌کند.
