مرور کلی
محل اصل: |
سوئد |
نام تجاری: |
ABB |
شماره مدل: |
HIEE305114R0001 UNS4684A-P |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
مشخصات
|
مدل: |
HIEE305114R0001 UNS4684A-P |
|
نوع محصول: |
صفحه PCB |
|
ابعاد: |
۲۷٫۱×۱۳٫۶×۲ سانتیمتر |
|
وزن: |
۰٫۱۸ کیلوگرم |
|
ولتاژ تأمین: |
۲۴ ولت جریان مستقیم ±۱۵٪ (جریان بار کامل ≤ ۳۰۰ میلیآمپر) |
|
جداسازی کانال: |
≥ ۲۵۰۰ ولت جریان متناوب / ۱ دقیقه (ورودیها و خروجیهای آنالوگ، تغذیه و کانالها) |
|
دقت ورودی: |
±۰٫۰۵٪ مقدار پایانی (Pt100: ±۰٫۱ درجه سلسیوس در محدوده ۰ تا ۲۰۰ درجه سلسیوس) |
|
دقت خروجی: |
±0.05% FS |
|
ارتباط: |
PROFIBUS-PA / PROFIBUS-DP |
|
رابط محلی: |
ترمینالهای فنری قابل اتصال از جلو (AWG 22–14) |
|
اتصال: |
پایاندهنده باس ۱۲۰ اهم پشتیبانی میشود |
|
نوع نصب: |
رک استاندارد ۳U (DIN 41494) |
|
کلاس محافظت: |
IP20 (ماژول)، IP40 (ترمینالها) |
|
ماده ساختمانی جعبه: |
فولاد گالوانیزه + ترکیبی از ABS با خاصیت مقاوم در برابر شعله |
|
محدوده دمای کار: |
-10 درجه سانتیگراد تا +70 درجه سانتیگراد |
|
محدوده دمای ذخیره سازی: |
-40°C تا +85°C |
|
رطوبت نسبی: |
۵٪ تا ۹۵٪ (غیرمخرب) |
|
میانگین زمان بین خرابیها (MTBF): |
≥ ۸۰۰٬۰۰۰ ساعت |
|
زمان متوسط تعمیر (MTTR): |
≤ ۰٫۳ ساعت |
توضیحات

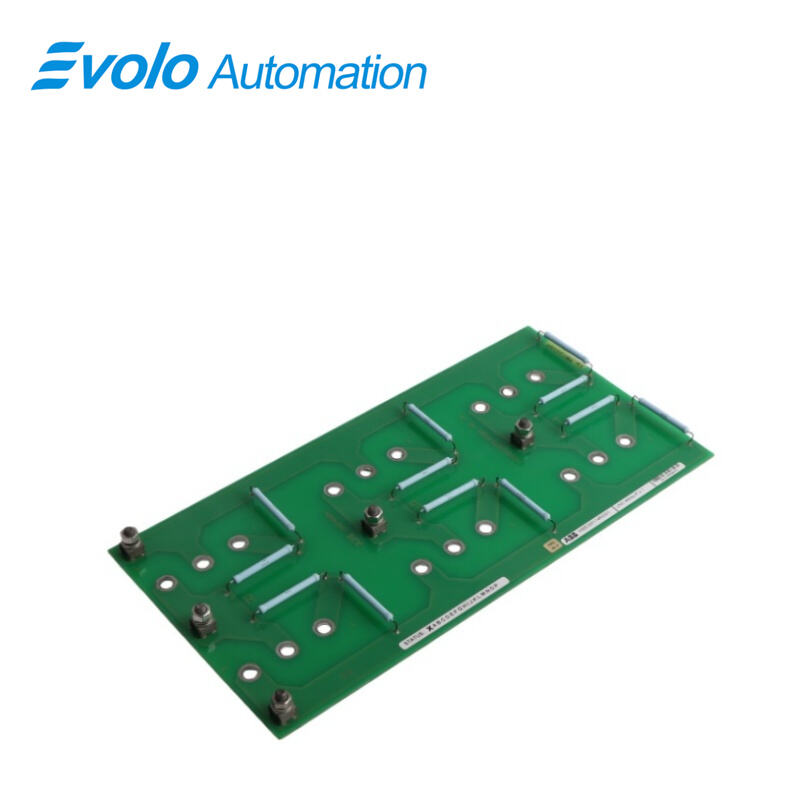

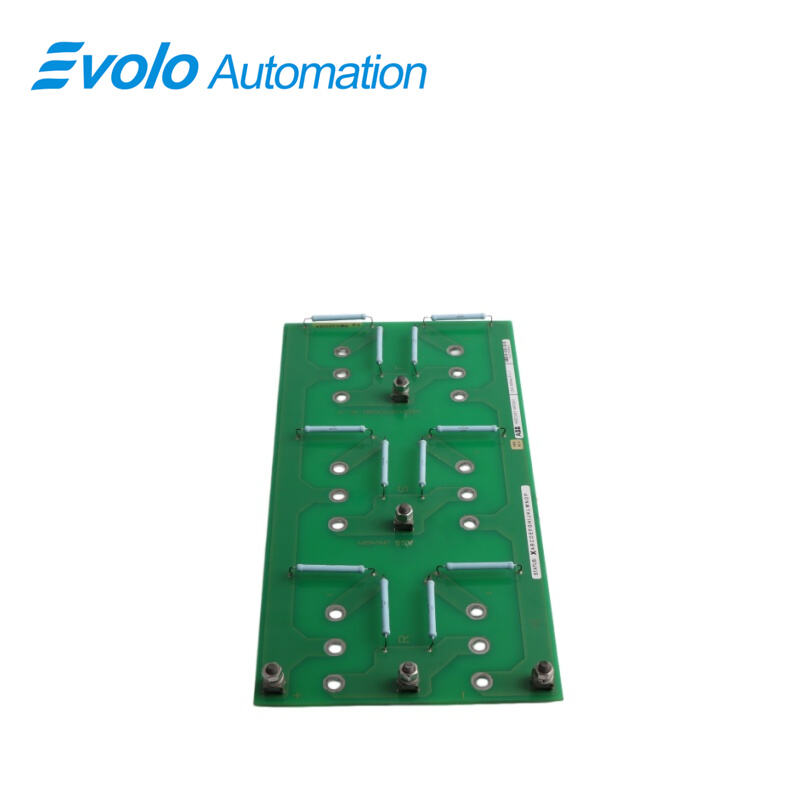

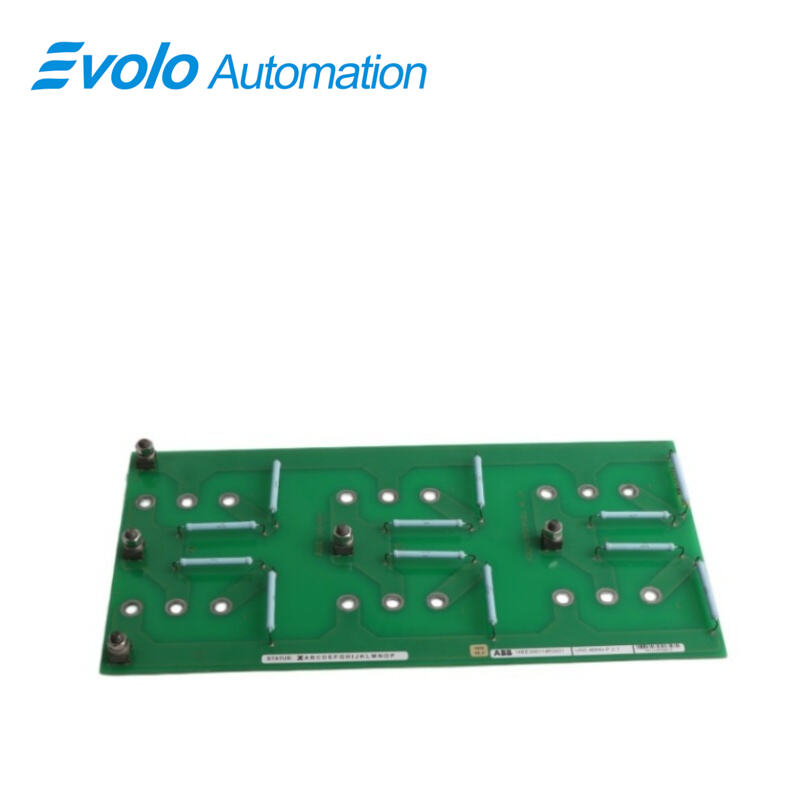

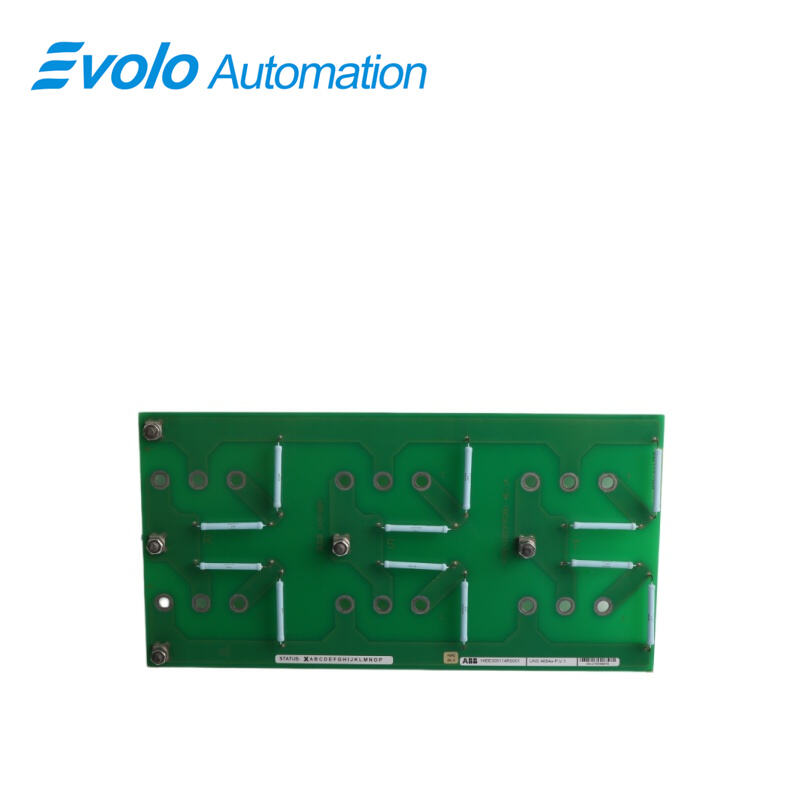

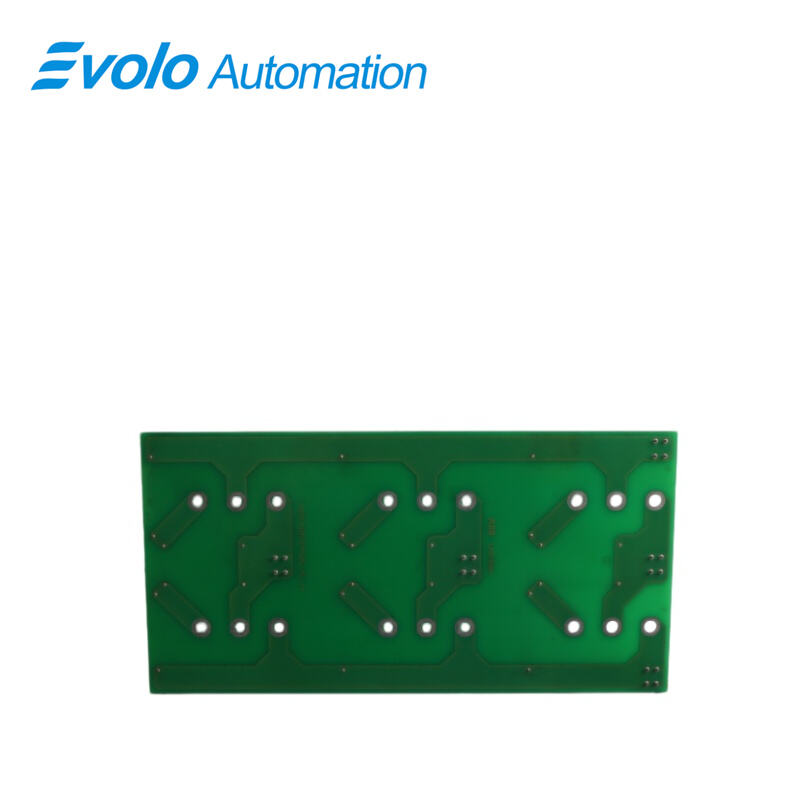

ABB HIEE305114R0001 UNS4684A-P برد مدار چاپی (PCB) یک قطعه با عملکرد بالا است که بهطور خاص برای سیستمهای کنترل اتوماسیون صنعتی طراحی شده است. این برد نقش حیاتی در انواع کاربردهای صنعتی ایفا میکند. این PCB از طراحی پیشرفته معماری مدار و سیستم پردازش سیگنال چندلایه بهره میبرد و قادر است دهها میلیون عملیات را در هر ثانیه انجام دهد؛ بنابراین حتی در شرایط عملیاتی پیچیده نیز زمان پاسخدهی در حد میلیثانیه را تضمین میکند.
کاربردها
نیروگاههای بزرگ: در کابینت تغذیه محرک نصب میشود تا راهاندازی همزمان تمام بازوهای پل یکسوکننده ژنراتور را تضمین کند.
کارخانههای فرآوری آلومینیوم الکترولیتیک: مدیریت توزیع پالسهای فعالکننده در واحدهای یکسوکننده با جریان بسیار بالا.
کارخانههای پتروشیمی: برای کنترل تبدیل انرژی در سیستمهای محرک موتور سنکرون بزرگ استفاده میشود.
کارخانههای ذوب فولاد: مسئول کنترل اجزای نیمههادی با توان بالا در سیستمهای محرک جریان مستقیم با ولتاژ بالا.
کارخانههای ریلی و حملونقل شهری: برای کنترل تجهیزات مبدل با توان بالا در ترانسفورماتورهای کششی استفاده میشود.
پیشنهادات نگهداری و تعمیرات
بازرسی دما در شرایط عادی: از ترمومتر مادون قرمز برای بررسی اجزای محرک انرژی روی برد مدار چاپی (PCB) استفاده میشود تا از بروز خرابیهای پنهان و توقف تولید جلوگیری شود.
تأیید شکل موج: در طول نگهداری سالانه، همخوانی لبه صعودی پالسها در هر کانال آزمایش میشود تا اطمینان حاصل گردد که بار روی اجزای توان بهطور متعادل توزیع شده است.
جلوگیری از نفوذ رطوبت و گرد و غبار: تجمع گرد و غبار روی سطح برد مدار چاپی (PCB) ممکن است در محیطهای مرطوب باعث ایجاد شکست عایقی تحت ولتاژ بالا (Creepage) شود؛ بنابراین، تمیزکاری منظم آن با هوای فشرده خشک ضروری است.
سوالات متداول
سوال: اگر چراغ نشانگر روی HIEE305114R0001 UNS4684A-P روشن نباشد چه اتفاقی میافتد؟
الف: این معمولاً نشاندهنده قطع شدن منبع تغذیه ۲۴ ولت یا سوختن فیوز داخلی است. ورودی برق را بررسی کنید.
سوال: چگونه میتوانم تشخیص دهم که آیا یک کانال روی HIEE305114R0001 UNS4684A-P برد مدار چاپی (PCB) معیوب است؟
پاسخ: با خاموش بودن دستگاه، مقادیر مقاومت استاتیکی در ترمینالهای خروجی هر کانال را با یکدیگر مقایسه کنید، یا پس از روشن کردن دستگاه، امواج پالسی را مقایسه نمایید.
سوال: آیا HIEE305114R0001 UNS4684A-P آیا برد مدار چاپی (PCB) از قابلیت جابجایی گرم (Hot-swapping) پشتیبانی میکند؟
پاسخ: خیر. تعویض برد راننده توان شامل خطرات ایمنی ناشی از ولتاژ بالا است و باید پس از قطع کامل برق انجام شود.
سوال: آیا پتانسیومترهای روی HIEE305114R0001 UNS4684A-P برد نیاز به تنظیم دستی دارند؟
پاسخ: این پتانسیومترها معمولاً در کارخانه کالیبره شدهاند. تنظیم آنها توسط افراد غیرحرفهای توصیه نمیشود تا از ایجاد جابجایی فاز پالس جلوگیری شود.
سوال: آیا نسخه «-P» روی HIEE305114R0001 UNS4684A-P برد مدار چاپی (PCB) با نسخه استاندارد سازگان دارد؟
پاسخ: «-P» معمولاً نسخه بهبودیافته را نشان میدهد. برای اطمینان از سازگانی، توصیه میشود کاملاً جایگزین آن با مدل اصلی R0001 شود.
