DS200LDCCH1ALA DS200LDCCH1 - برد کنترل درایو/ارتباطات شبکه (LAN)

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200LDCCH1ALA
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

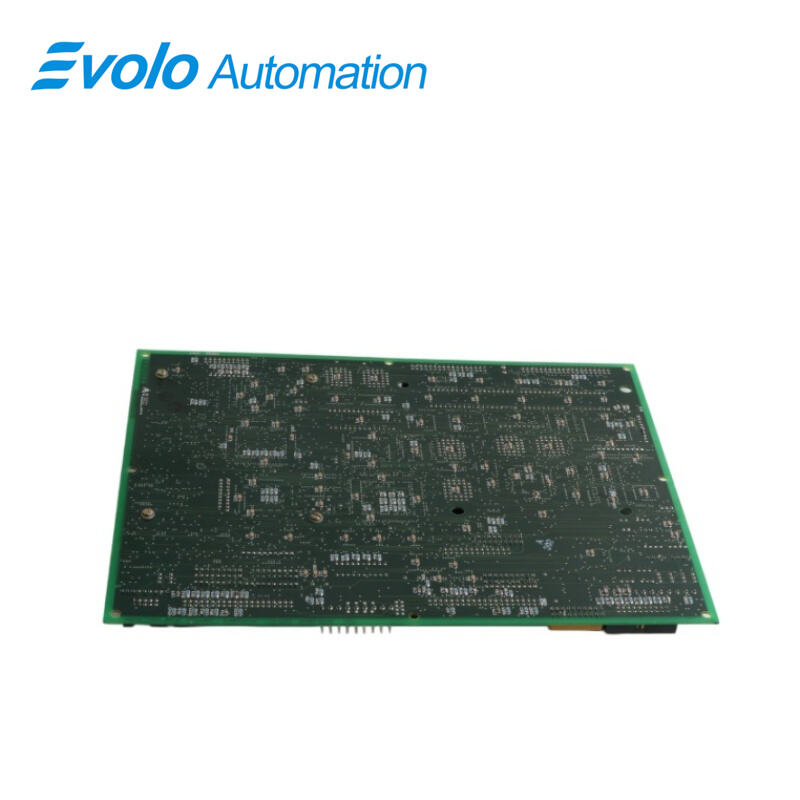

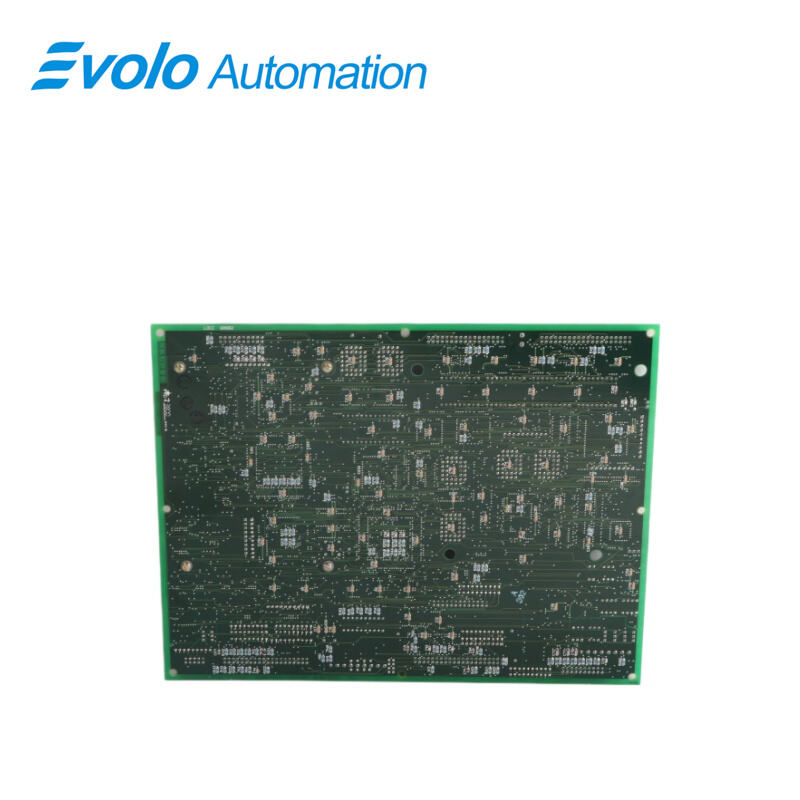

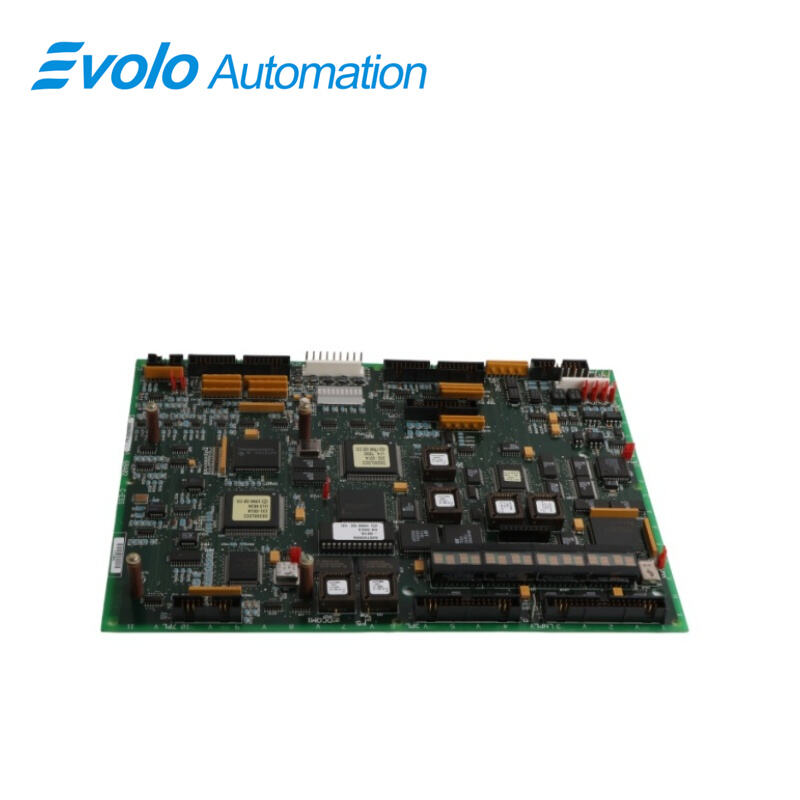

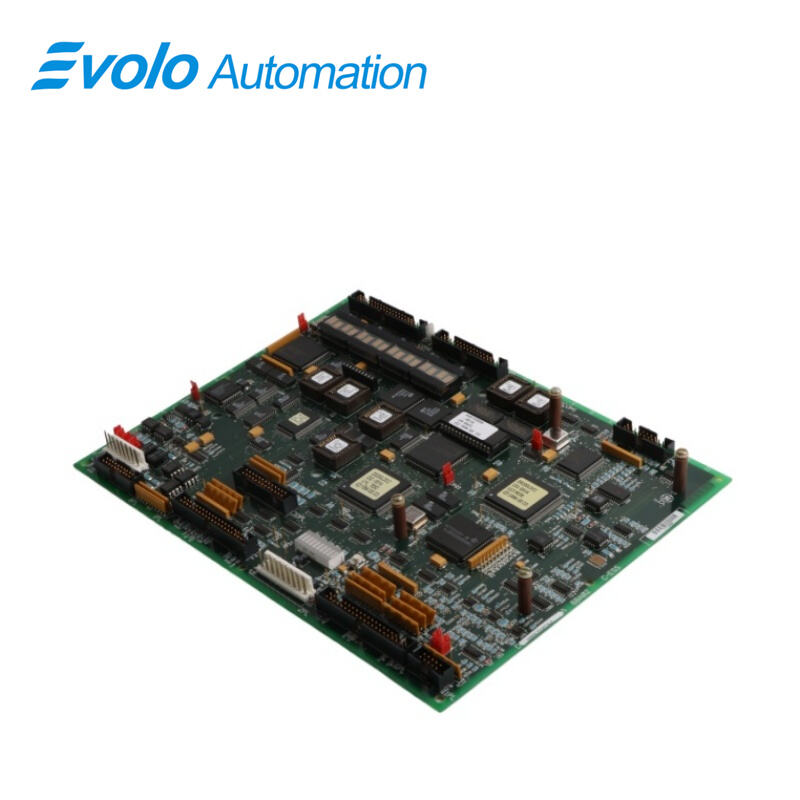

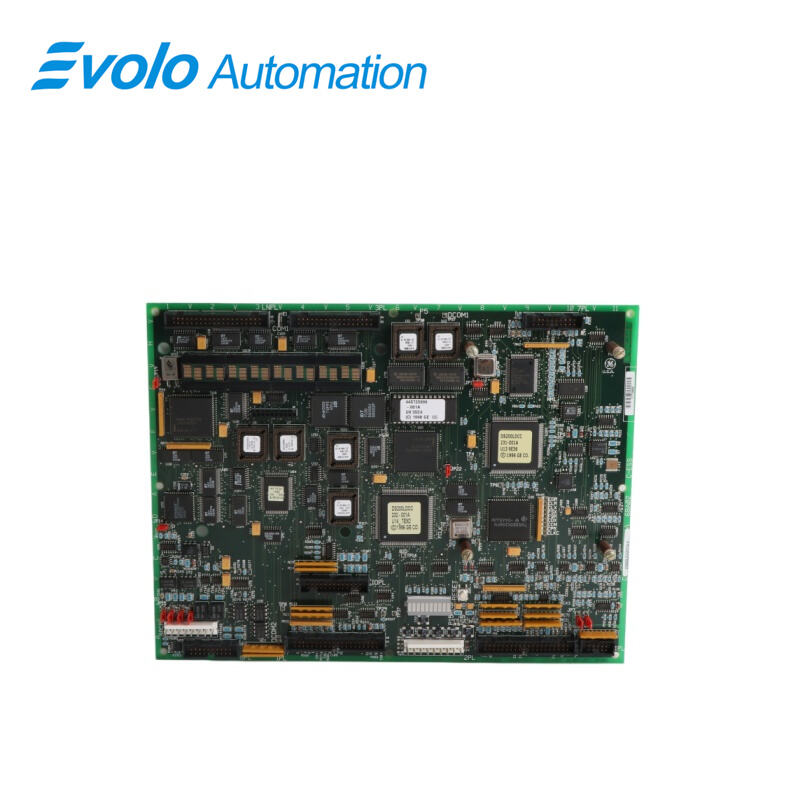

DS200LDCCH1ALA DS200LDCCH1 یک برد کنترل حرکت/ارتباطات LAN است که توسط شرکت جنرال الکتریک (General Electric) در سری Mark V و به‌عنوان بخشی از سیستم‌های کنترل اسپیدترونیک (Speedtronic) ساخته و طراحی شده است. برد کنترل حرکت/ارتباطات LAN DS200LDCC (LDCC) به‌عنوان کنترل‌کنندهٔ اصلی عملکردهای حرکتی و ورودی/خروجی (I/O) در سری درایوهای و انگیزش‌دهنده‌های DIRECTO.MATIC 2000 شرکت GE عمل می‌کند.

توانایی‌های کلیدی شامل:

۱. کنترل و پردازش میکروپروسسور برای عملکردهای درایو، موتور و ورودی/خروجی مشتری

۲. کنترل میکروپروسسور از ارتباطات شبکه محلی (LAN) برای مدار مجتمع درایو

۳. نرم‌افزار کاربردی و داده‌های پیکربندی اختصاصی مشتری برای درایو

۴. رابط کاربری داخلی برای تنظیمات نرم‌افزاری و آزمون‌های عیب‌یابی

۵. عملکردهای بازنشانی سخت‌افزاری و نرم‌افزاری درایو

کاربردها

صنعت برق: نیروگاه‌های حرارتی: کنترل مجموعه‌های ژنراتور برای توربین‌های گازی و توربین‌های بخار به منظور تضمین پایداری فرکانس شبکه

انرژی بادی: مجموعه‌های درایو خودکار برای مدیریت توربین‌های بادی بزرگ

نفت و گاز: ایستگاه‌های فشرده‌ساز خط لوله: بهره‌برداری و نظارت بر فشرده‌سازهای مرکزگرا با ظرفیت بالا در فرآیندهای حیاتی انتقال نفت و گاز

پلتفرم‌های حفاری دریایی: ارائه کنترل قدرت بسیار پایدار در محیط‌های شدید و محدود

اتوماسیون صنعتی: کنترل دقیق درایو برای موتورهای بزرگ، سیستم‌های نقاله و بازوهای رباتیک صنعتی در خطوط تولید کارخانه

کنترل حرکت و موتور

LDCC شامل چهار ریزپردازنده برای پردازش کنترل، کاربردها و عملکردهای ورودی/خروجی (I/O) است:

۱. پردازنده کنترل حرکت (DCP) در محل U1

۲. پردازنده کنترل موتور (MCP) در محل U21

۳. پردازنده هم‌موتور (CMP) در محل U35

۴. پردازنده کنترل شبکه محلی (LCP) در محل U18

عملکرد DCP

DCP شامل پیرامون‌های ورودی/خروجی (I/O) تعبیه‌شده است، از جمله رمزگشایی آدرس، کنترل‌کننده‌های وقفه، تایمر/شمارنده‌ها و کنترل‌کننده دسترسی مستقیم به حافظه (DMA). DCP و مدارهای مرتبط با آن، تبدیل سیگنال‌های آنالوگ به دیجیتال (A/D) و دیجیتال به آنالوگ (D/A) و ورودی‌های اسیلاتور کنترل‌شده با ولتاژ (VCO) را فراهم می‌کنند. نرم‌افزار DCP شامل رابط‌های کاربری، حلقه‌های تنظیم‌کننده (مانند سرعت و موقعیت) و عملکردهای سطح سیستم است.

MCP شامل انواع مختلفی از ورودی/خروجی (I/O) است که بیشتر آنها بافردار شده و به ۱PL متصل هستند (به جدول ۳ مراجعه کنید) و برای کنترل موتور استفاده می‌شوند. MCP و مدارهای مرتبط با آن، هم ورودی/خروجی دیجیتال سرعت بالا و هم ورودی/خروجی دیجیتال معمولی، ورودی/خروجی آنالوگ، تایمر/شمارنده‌ها و یک تایمر «سگ نگهبان» (watchdog) را کنترل می‌کنند. نرم‌افزار MCP شامل حلقه‌های داخلی (مانند تنظیم‌کننده‌های جریان) و توابع خاص موتور و فناوری (مانند کنترل فاز جریان مستقیم، کنترل حرکت جریان متناوب و کاربردهای عمومی جریان متناوب) است. .

سوالات متداول

سوال: برد کنترل درایو/ارتباطات LAN مدل DS200LDCCH1ALA و DS200LDCCH1 چیست؟

پاسخ: برد کنترل درایو/ارتباطات LAN برای مدیریت عملکردهای اصلی درایو و ورودی/خروجی در سری درایوها و تحریک‌کننده‌های DIRECTO-MATIC 2000 شرکت General Electric طراحی شده است. این برد نقشی اساسی در عملیات و ارتباط بین اجزای مختلف سیستم ایفا می‌کند.

سوال: برد DS200LDCCH1ALA و DS200LDCCH1 چه عملکردهایی ارائه می‌دهد؟

پاسخ: این برد کنترل ضروری درایو و مدیریت ورودی/خروجی را فراهم می‌کند و امکان عملیات روان و ارتباط درون سیستم DIRECTO-MATIC 2000 را فراهم می‌سازد.

سوال: آیا برد DS200LDCCH1ALA و DS200LDCCH1 با تمام درایوهای سری DIRECTO-MATIC 2000 سازگان دارد؟

پاسخ: بله، این برد برای سازگانی کامل با تمام درایوها و تحریک‌کننده‌های خانواده DIRECTO-MATIC 2000 طراحی شده است.
