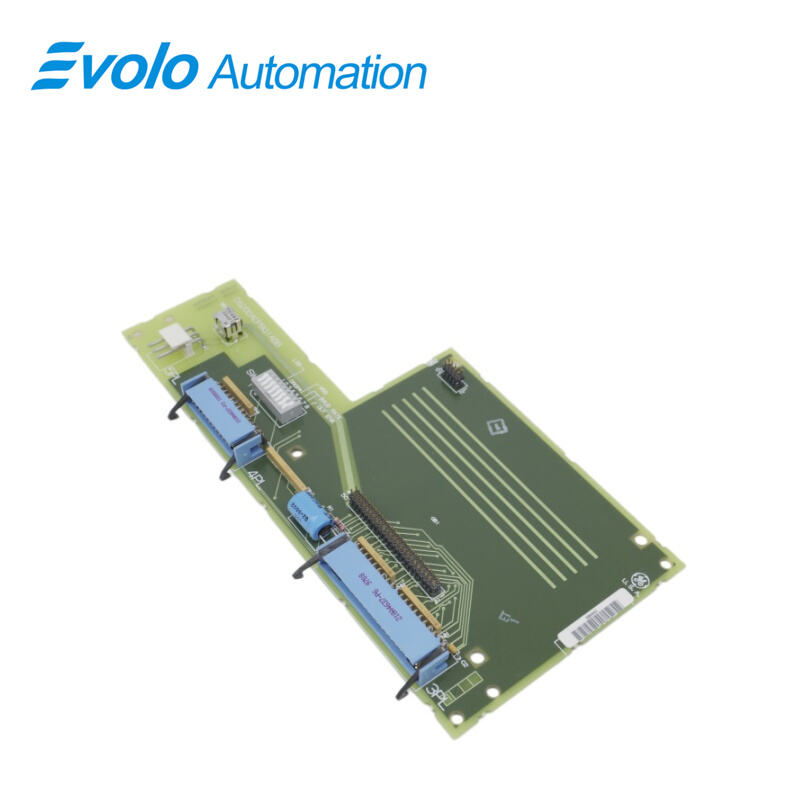

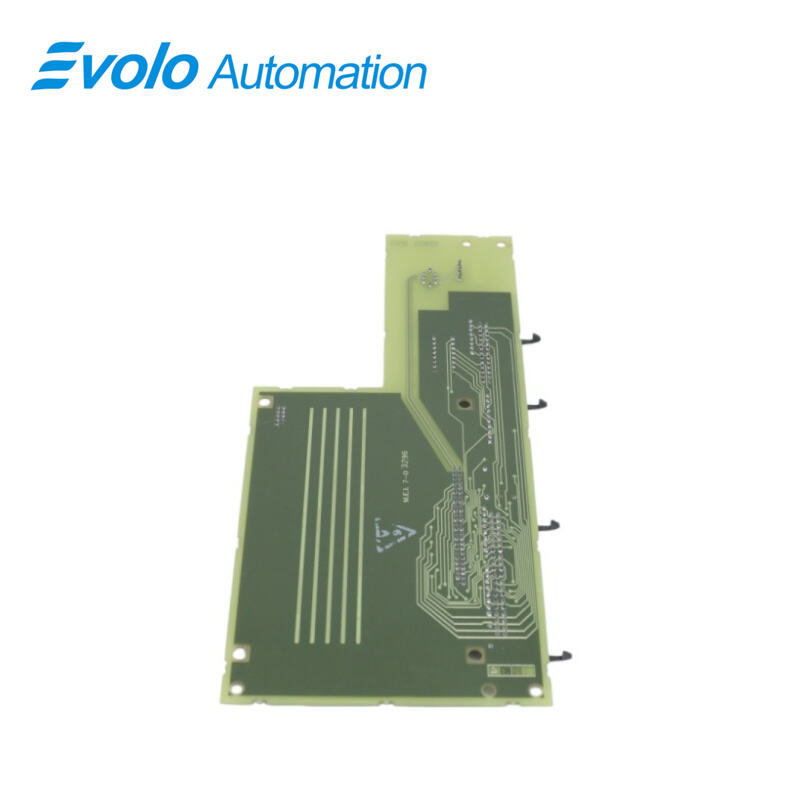

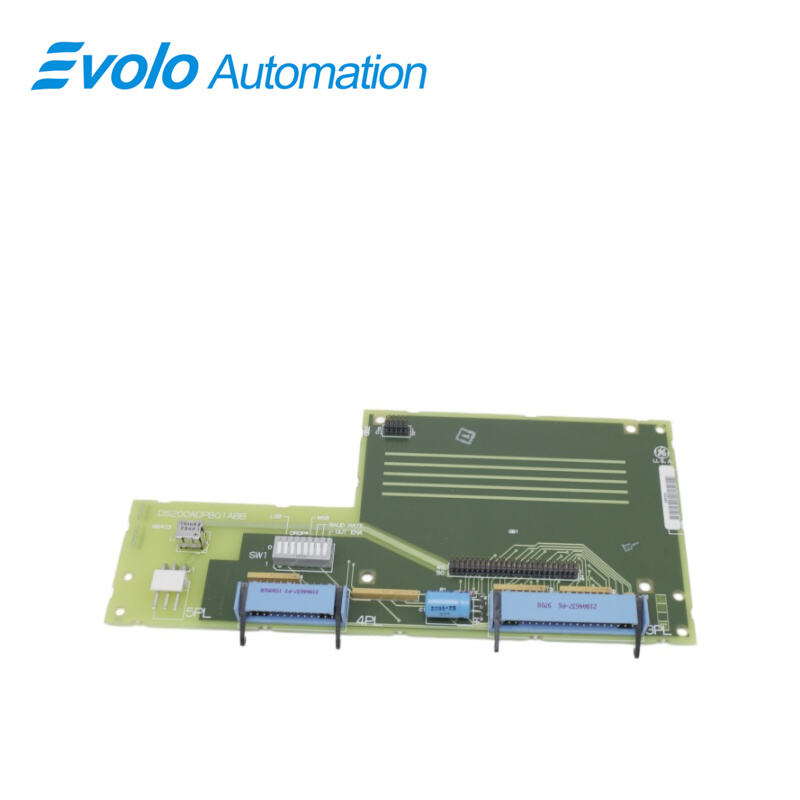

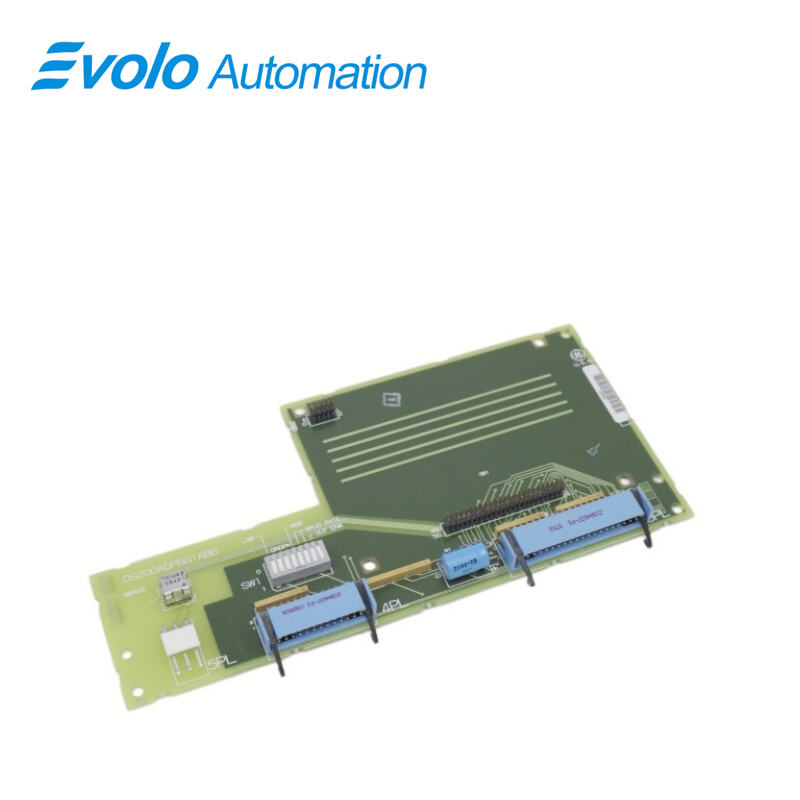

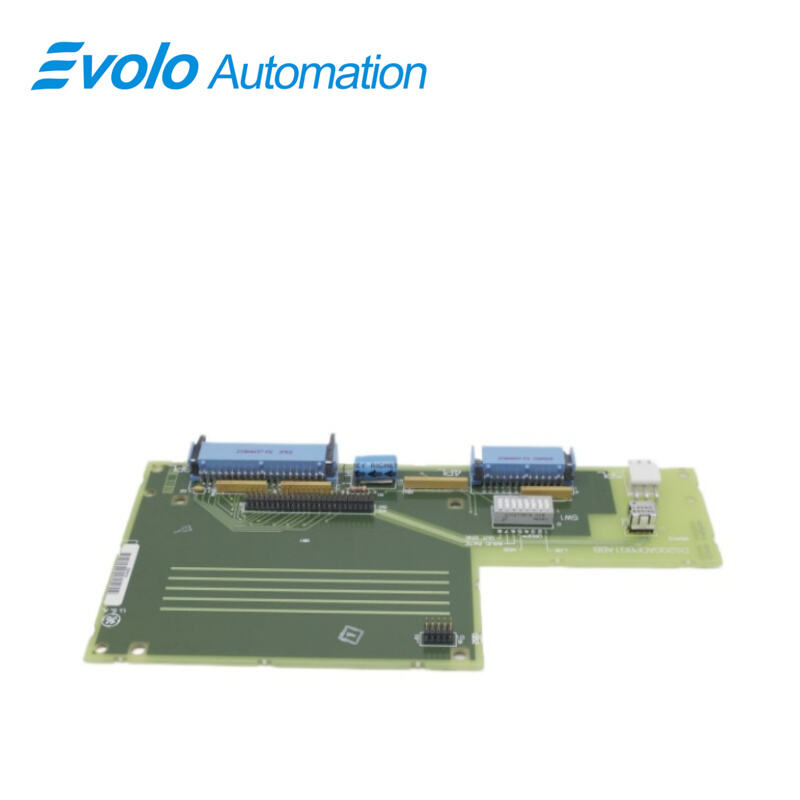

برد تطبیقی Genius/O مدل DS200ADPBG1ABB

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200ADPBG1ABB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

DS200ADPBG1ABB یک برد تطبیقی ورودی/خروجی (I/O) هوشمند است که توسط شرکت جنرال الکتریک (General Electric) در سری Mark V و به‌منظور استفاده در سیستم‌های کنترل درایو GE طراحی و ساخته شده است. برد تطبیقی ورودی/خروجی هوشمند (Genius I/O Adapter Board) یک قطعه سخت‌افزاری است که برای اتصال و ادغام انواع دستگاه‌های ورودی و خروجی (I/O) درون یک سیستم رایانه‌ای یا الکترونیکی به کار می‌رود. این برد‌ها معمولاً در سیستم‌های تعبیه‌شده، اتوماسیون صنعتی، رباتیک و زمینه‌های مشابه استفاده می‌شوند و امکان اتصال سنسورها، اکچوئتورها و رابط‌های ارتباطی را به واحد پردازش مرکزی (CPU) یا کنترلر فراهم می‌کنند. طراحی و قابلیت‌های خاص یک برد تطبیقی ورودی/خروجی هوشمند بستگی به کاربرد و عملکرد مورد نظر آن دارد. برخی از قابلیت‌های رایجی که این برد‌ها ممکن است ارائه دهند عبارتند از:

۱. ورودی/خروجی آنالوگ و دیجیتال: بسیاری از مدارهای تطبیقی هم کانال‌های آنالوگ و هم دیجیتال برای ورودی و خروجی فراهم می‌کنند که امکان اتصال به دستگاه‌هایی مانند سنسورهای دما، سنسورهای فشار و پتانسیومترها را فراهم می‌سازد، همچنین مکانیزم‌های کنترلی مانند موتورها یا سولنوئیدها را نیز پشتیبانی می‌کنند.

۲. رابط‌های ارتباطی: برخی از این مدارها با رابط‌هایی مانند UART، SPI، I2C یا اترنت تجهیز شده‌اند که امکان ارتباط بی‌درز با سایر دستگاه‌ها، ریزکنترلرها یا رایانه‌ها را فراهم می‌سازند.

۳. شرایط‌دهی سیگنال: این مدارها اغلب دارای مدارهای داخلی شرایط‌دهی سیگنال برای انجام وظایفی مانند تنظیم سطح ولتاژ، فیلتر کردن یا تقویت سیگنال هستند تا تبادل داده‌ها بین دستگاه‌های متصل با دقت و قابلیت اطمینان بالا انجام شود.

۴. رله‌ها و جداسازی: در کاربردهای صنعتی، مدارهای تطبیقی ممکن است خروجی‌های رله برای مدیریت تجهیزات با توان بالا و ویژگی‌های جداسازی برای محافظت از سیستم‌ها در برابر نویز الکتریکی یا افزایش ناگهانی ولتاژ داشته باشند.

۵. سفارشی‌سازی: بسته به مدل و سازنده، برخی از تخته‌های تطبیق‌دهندهٔ Genius I/O قابل برنامه‌ریزی یا پیکربندی هستند که امکان تنظیم عملکرد آن‌ها را برای برآوردن نیازهای خاص کاربران فراهم می‌کند.

۶. پشتیبانی نرم‌افزاری: اکثر این تخته‌ها همراه با درایورهای نرم‌افزاری یا کتابخانه‌های مربوطه عرضه می‌شوند که ادغام آن‌ها با سیستم میزبان را ساده‌تر کرده و توسعه و پیاده‌سازی را آسان‌تر می‌سازند.

کاربردها

نیروگاه‌های توربین گازی و بخاری: به‌عنوان یک مؤلفهٔ اصلی سیستم کنترل Speedtronic GE Mark V، برای نظارت و کنترل واحدهای توربین گازی سنگین استفاده می‌شود.

صنایع نفت، گاز و شیمیایی: در سیستم‌های محرک کمپرسورهای بزرگ و معماری‌های پیچیدهٔ کنترل صنعتی به‌کار می‌رود.

سیستم‌های تولید و انتقال انرژی و زیراستان‌ها: برای کنترل حفاظتی و تطبیق محرک تحریک در سیستم‌های انتقال با ولتاژ بالا استفاده می‌شود.

تولید صنعتی سنگین و کارخانه‌های خودکار: در سیستم‌های کنترل توزیع‌شده (DCS) که نیازمند کنترل دقیق موتورها و پردازش کانال‌های سیگنال چندگانه هستند، مورد استفاده قرار می‌گیرد.

عملکرد

برد تطبیق‌دهندهٔ ورودی/خروجی DS200ADPBG1ABB شرکت GE قابل استفاده برای اطمینان از انطباق برد با نیازهای میدانی است.

برد تطبیق‌دهندهٔ ورودی/خروجی Genius DS200ADPBG1ABB همچنین مجهز به جامپرها است که می‌توانند در انطباق برد تطبیق‌دهنده با نیازهای میدانی کمک‌کننده باشند. برخی از جامپرها تنها یک موقعیت پشتیبانی‌شده دارند که در کارخانه تنظیم شده است. این جامپرها صرفاً توسط کارخانه برای تست استفاده می‌شوند و پس از اتمام تست، جامپرها به موقعیت‌های پشتیبانی‌شده منتقل می‌شوند. جامپرهای دیگر نیز قابل جابه‌جایی هستند تا برد را پیکربندی کنند.

مستندات نوشتاری ارسال‌شده همراه با برد اصلی، جامپرها را توضیح داده و نحوهٔ تأثیر جابه‌جایی آن‌ها بر رفتار برد را تعریف کرده‌اند.

با این حال، هنگام تعویض برد در درایو، توجه داشته باشید که تنها نیاز دارید موقعیت جامپر روی برد قدیمی را روی برد جدید تطبیق دهید. برد مدار قدیمی را خارج کنید و آن را در یک کیسه محافظ الکترواستاتیک تخت قرار دهید که روی سطحی صاف مانند میز کار یا میز قرار گرفته است. شما باید حتماً از نوار مچی استفاده کنید، زیرا این نوار بار الکتریسیته‌ی ساکن بدن شما و برد مدار را به سطح فلزی زمین‌شده منتقل می‌کند.

برد جایگزین را از کیسه خارج کنید و آن را کنار برد قدیمی قرار دهید. جامپرها شناسه‌ای دارند که با «JP» شروع می‌شوند؛ برای مثال JP1، JP2 و JP3. جامپر JP1 را روی برد جایگزین جابه‌جا کنید تا موقعیت آن با موقعیت جامپر مربوطه روی برد معیوب یکسان شود.

سوالات متداول

سوال: برد تطبیق‌دهندهٔ Genius I/O مدل DS200ADPBG1ABB چیست؟

پاسخ: برد تطبیق‌دهندهٔ Genius I/O مدل DS200ADPBG1ABB یک دستگاه سخت‌افزاری است که برای اتصال با انواع دستگاه‌های ورودی و خروجی طراحی شده و امکان ارتباط بین سنسورها، اکچوئتورها و یک کنترل‌کنندهٔ مرکزی یا واحد پردازش را فراهم می‌کند.

سوال: بیشترین تعداد کانال ورودی/خروجی (I/O) که برد DS200ADPBG1ABB می‌تواند پشتیبانی کند چقدر است؟

پاسخ: حداکثر تعداد کانال‌های ورودی/خروجی بسته به مدل متفاوت است، اما معمولاً تخته‌های سازگارکنندهٔ ورودی/خروجی جنیوس DS200ADPBG1ABB قادر به پشتیبانی از ۸ تا ۱۲۸ کانال ورودی/خروجی هستند. برای اطلاعات دقیق‌تر دربارهٔ قابلیت‌های خاص هر تخته، به برگهٔ مشخصات فنی (datasheet) آن مراجعه کنید.

سوال: محدوده ولتاژ ورودی تختهٔ DS200ADPBG1ABB چقدر است؟

پاسخ: محدوده ولتاژ ورودی معمولاً بین ۵ تا ۲۴ ولت مستقیم (DC) است که این مقدار بسته به مدل خاص تخته ممکن است متفاوت باشد. برای اطلاع از محدوده دقیق ولتاژ ورودی تختهٔ خود، به برگهٔ مشخصات فنی محصول مراجعه کنید.
