کنترلر C3-1A E6-K-0115

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	مورفی
شماره مدل:	C3-1A E6-K-0115
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

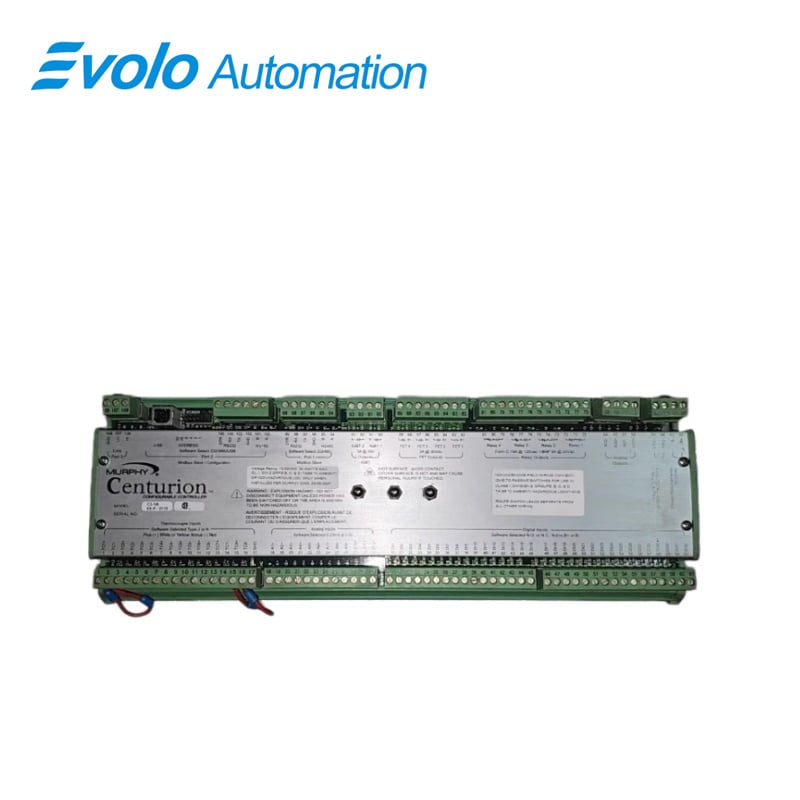

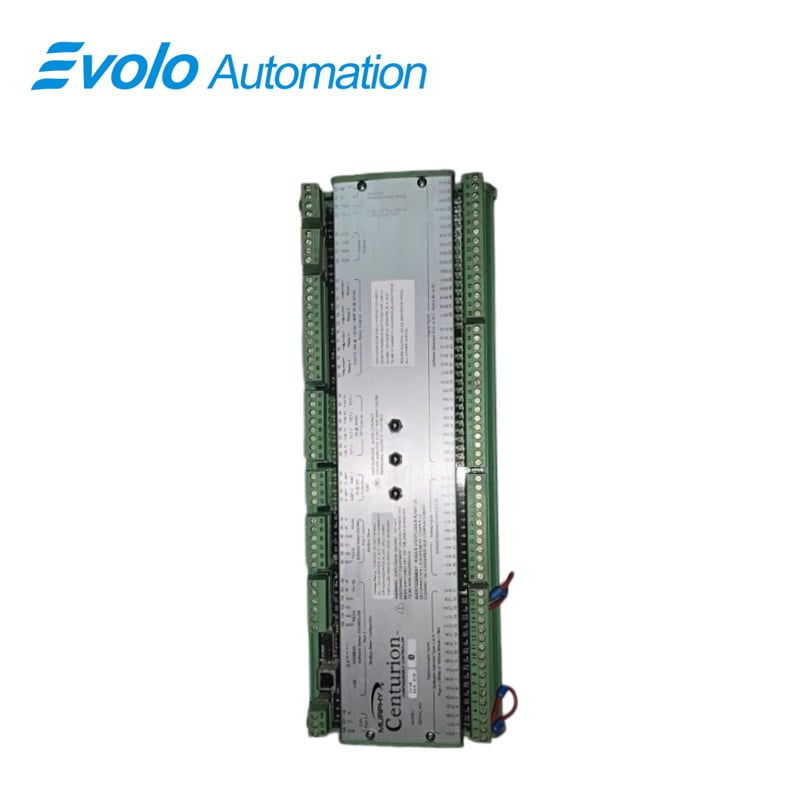

کنترل‌کننده قابل پیکربندی سری C3 سنتوریون یک سیستم کنترل و نظارت است. این سری عمدتاً برای کمپرسورهای محرک با موتور طراحی شده است، اما سری C3 به دلیل استفاده از پیکربندی‌های استاندارد برای صرفه‌جویی در هزینه و کاهش نیاز به آموزش، برای بسیاری از کاربردهای کنترلی نیز مناسب است. علاوه بر این، شرکت مارفی می‌تواند بسته‌های کنترلی سفارشی را بر اساس مشخصات دقیق برای طیف گسترده‌ای از کاربردها طراحی کند.

کنترل‌کننده سنتوریون به‌طور مداوم سیگنال‌های ورودی و مقادیر تنظیم‌شده (set points) را نظارت کرده و دستورات خروجی را صادر می‌کند تا عملکرد صحیح حفظ شود. هنگام وقوع رویدادی خارج از محدوده‌های تعیین‌شده، کنترل‌کننده دستگاه را متوقف، خاموش یا تحت کنترل قرار می‌دهد تا شرایط تغییر کند. قابلیت راه‌اندازی خودکار (Auto-Start) سری C3 امکان راه‌اندازی و توقف را بر اساس پارامترهایی مانند نقاط تنظیم فشار یا سیگنال‌های دیجیتال فراهم می‌کند.

سیستم سنتوریون از طریق پورت‌های ارتباطی، داده‌های زنده را به نمایشگر متصل‌شده و/یا سیستم نظارتی ارسال می‌کند. این سیستم پیشرفته گزینه‌های متعددی برای ارتباطات و عملیات از راه دور از جمله HMIها، PLCها، رایانه‌های شخصی (PC) و سیستم‌های SCADA فراهم می‌سازد. پروتکل استاندارد صنعتی Modbus® امکان پشتیبانی گسترده‌تر از انواع مختلف تجهیزات ارتباطی از جمله سیستم‌های ارتباطی رادیویی و ماهواره‌ای را فراهم می‌کند.

ویژگی‌ها

● سیستم کنترل و نظارتی کاملاً قابل پیکربندی. کاربردها شامل کمپرسورهای بازگشتی (Recip.) و پیچی (Screw) و سیستم‌های پمپ هستند.

● سیستم قابل گسترش است تا بیشترین کاربردهای کمپرسورهای سه مرحله‌ای را پوشش دهد.

● قابل پیکربندی توسط نرم‌افزار مبتنی بر Windows®. این امکان را به اپراتور می‌دهد تا با روش «نقطه‌کردن و کلیک کردن» فرآیندهای استاندارد را اجرا کند. تمام نقاط ورودی/خروجی (I/O) را می‌توان به‌صورت سفارشی برنامه‌ریزی کرد.

● نیازی به تجربه برنامه‌نویسی وجود ندارد.

● ارتباطات محلی و از راه دور با پروتکل Modbus RTU از طریق RS485/232.

● پشتیبانی از USB 1.1 برای لپ‌تاپ‌هایی که پورت سریال ندارند.

● گواهی تأیید شده برای مناطق کلاس I، تقسیم‌بندی ۲، گروه‌های B، C و D

● لیست تاریخچهٔ آخرین ۲۰ بار خاموش‌شدن

● لیست تاریخچهٔ رویدادها (حداکثر ۳۲ مورد)

● لیست هشدارهای فعال

● ۱۰ تایمر نگهداری

● ساعت‌سنج کارکرد

● پشتیبانی از جمع‌بندی بدون جریان

● ۴ حلقه PID با قابلیت اعمال اولویت بالاتر (Override)

مشخصات

مزیت های رقابتی

پایش تعداد زیادی از کلیدهای میدانی با ۳۲ ورودی دیجیتال
مدل C3-1A E6-K-0115 دارای ۳۲ ورودی دیجیتال عایق‌شده نوری است که به اپراتورها امکان می‌دهد کلیدهای فشار، سیگنال‌های ایست اضطراری و قفل‌های ایمنی را مستقیماً به کنترلر متصل کنند. این امر امکان پایش متمرکز تعداد زیادی از تجهیزات میدانی را بدون نیاز به ماژول‌های ورودی اضافی فراهم می‌سازد.

جمع‌آوری سیگنال‌های فرآیندی مستقیماً از ترانسمیترها با استفاده از ورودی‌های ۴–۲۰ میلی‌آمپر
با ۱۲ کانال ورودی آنالوگ که از سیگنال‌های ۴–۲۰ میلی‌آمپر و ۰–۵ ولت پشتیبانی می‌کنند، مدل C3-1A E6-K-0115 می‌تواند مستقیماً به ترانسمیترهای صنعتی اندازه‌گیری فشار، دبی و دما متصل شود. این امر نیاز به تبدیل‌کننده‌های خارجی را کاهش داده و سیم‌کشی میدانی را ساده‌تر می‌سازد.

کنترل موتورها و عملگرها از طریق خروجی‌های رله، FET و IGBT
مدل C3-1A E6-K-0115 ده خروجی دیجیتال ارائه می‌دهد، از جمله تماس‌های رله برای مدارهای خاموش‌سازی، خروجی‌های FET برای سیگنال‌های کنترلی و خروجی‌های IGBT برای وظایف سوئیچینگ توان بالاتر. این ترکیب خروجی‌ها امکان کنترل مستقیم استارت‌ها، شیرها و اجرکتورها را فراهم می‌کند.

ادغام ایستگاه‌های کمپرسور با سیستم‌های SCADA از طریق ارتباطات Modbus
از طریق رابط‌های RS232 یا RS485، مدل C3-1A E6-K-0115 از پروتکل Modbus RTU پشتیبانی می‌کند که تبادل داده‌های بلادرنگ را با رابط‌های انسانی-ماشین (HMI)، سیستم‌های PLC و پلتفرم‌های SCADA امکان‌پذیر می‌سازد. اپراتورها می‌توانند به‌صورت دوربرد هشدارها، داده‌های زمان اجرا و متغیرهای فرآیندی را نظارت کنند.
