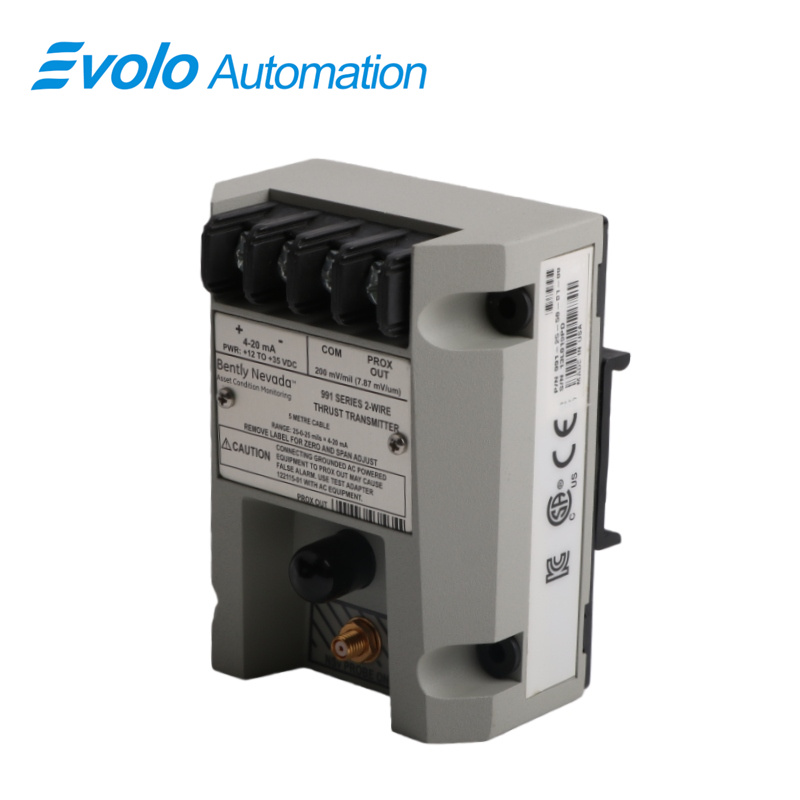

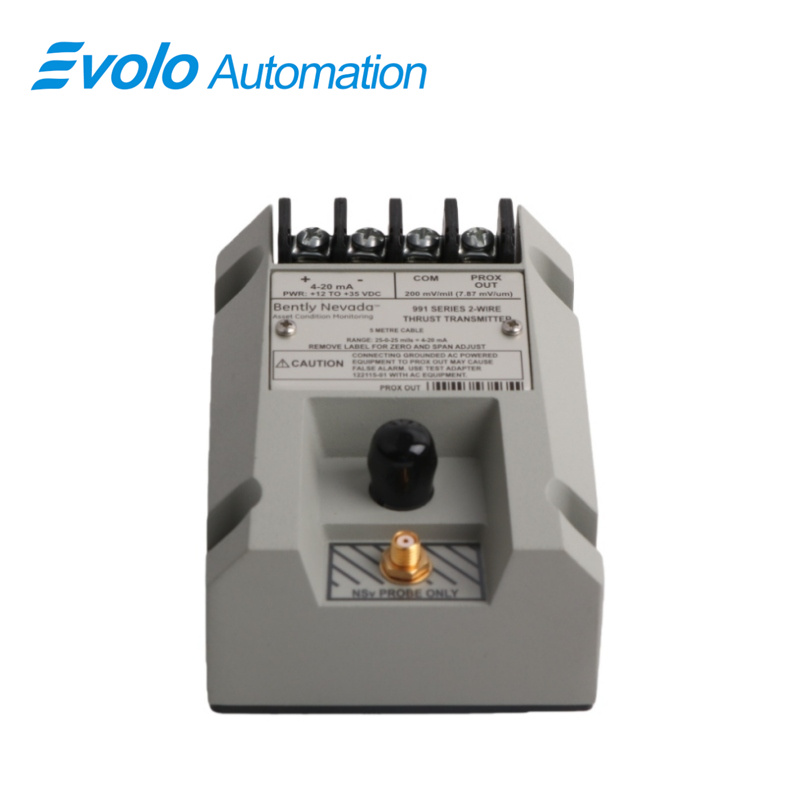

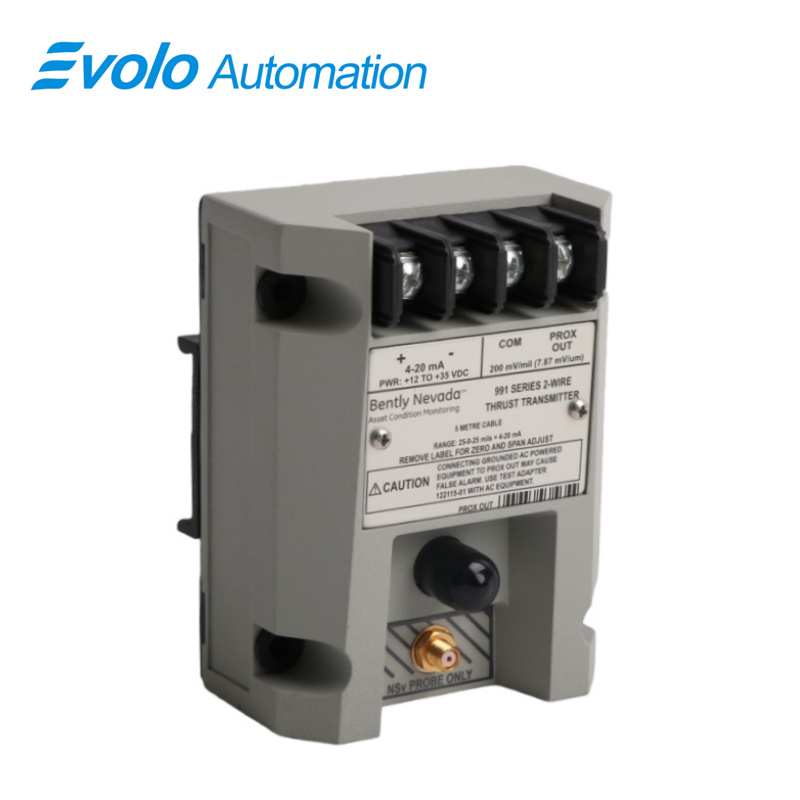

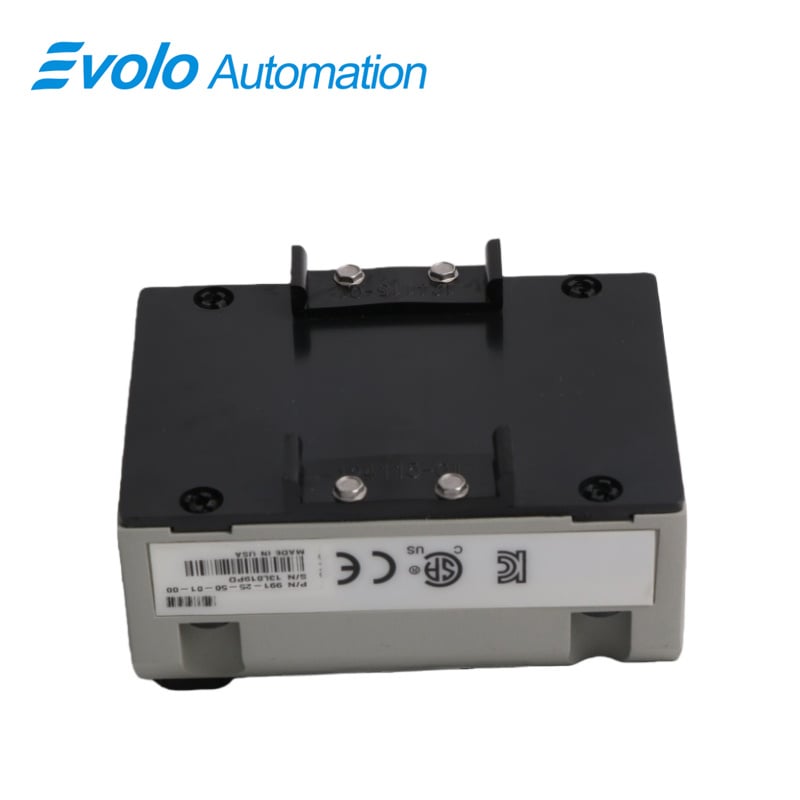

گیرندهٔ نیروی ۹۹۱-۲۵-۵۰-۰۲-۰۵

مرور کلی

مکان مبدأ:	ایالات متحدهٔ آمریکا
نام برند:	بنتلی نوادا
شماره مدل:	991-25-50-02-05
جزئیات بسته‌بندی:	جدید اصلی و در بسته‌بندی کارخانه‌ای مهر و موم‌شده
زمان تحویل:	۵ تا ۷ روز
شرایط پرداخت:	تی‌تی
توانایی تأمین:	موجود در انبار

جزئیات سریع

گزینه دامنه کامل:	25-0-25 میل
گزینه طول سیستم:	5.0 متر (16.4 فوت)
گزینه نصب:	پیچ‌های دیوار جداکننده
گزینه تأیید سازمان‌ها:	CSA تقسیم‌بندی 2، ATEX منطقه 0، ATEX منطقه 2 و شامل تأییدیه دریایی ABS
ابعاد:	10x7.3x6cm
وزن:	0.44 کیلوگرم

توضیحات

این فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ یک سیگنال جابجایی محوری متناسب ۴ تا ۲۰ میلی‌آمپر را برای سیستم‌های کنترل ماشین‌آلات فراهم می‌کند. این دستگاه ورودی را از یک پروب نزدیکی ۳۳۰۰ NSv Proximity Probe و کابل افزایش‌دهنده تا ۵٫۰ متر می‌پذیرد. این دستگاه فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ محدوده‌های خطی ۰٫۲۵ تا ۱٫۶۵ میلی‌متر را اندازه‌گیری می‌کند، موقعیت محوری شفت را به واحدهای مهندسی تبدیل می‌کند و خروجی را از طریق ترمینال‌های BNC یا Prox Out با امپدانس ۱۰ کیلو اهم ارائه می‌دهد. این دستگاه با جریان حلقه‌ای در ولتاژ +۱۲ تا +۳۵ ولت مستقیم‌جریان تغذیه می‌شود، جریان آن را تا ۲۳ میلی‌آمپر محدود می‌کند و امکان نصب روی دیواره‌های جداکننده (Bulkhead) را فراهم می‌سازد. این دستگاه برای دمای محیطی از ۳۵- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد طراحی شده و دارای مجوزهای CSA، ATEX منطقه ۰/۲ و ABS دریایی است؛ بنابراین فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ پایش خودکار نیروی محوری، تشخیص ارتعاشات و ادغام با سیستم‌های کنترل کمپرسورهای گریز از مرکز، موتورها یا پمپ‌ها را امکان‌پذیر می‌سازد.

کاربردها

اندازه‌گیری نیروی محوری در کمپرسورهای گریز از مرکز
اتصال فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ به یک پروب نزدیکی ۳۳۰۰ NSv Proximity Probe روی شافت‌های فشرده‌کننده. این انتقال‌دهنده جابجایی شافت را به سیگنال ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند تا نظارت و کنترل خودکار امکان‌پذیر شود.

پایش حرکت میله یا شافت در موتورها و پمپ‌ها
نصب کنید فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ برای ردیابی حرکات محوری کوچک طراحی شده است. محدوده خطی آن از ۰٫۲۵ تا ۱٫۶۵ میلی‌متر، اندازه‌گیری دقیقی را برای ادغام با سیستم‌های DCS یا PLC فراهم می‌کند.

ارائه سیگنال‌های تشخیصی Keyphasor و ارتعاش
استفاده کنید از فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ سوکت‌های Prox Out و BNC برای خروجی سیگنال‌های ولتاژ ارتعاش پویا یا ولتاژ شکاف (Gap Voltage) به منظور تشخیص خودکار و نگهداری پیش‌بینانه.

ساده‌سازی نصب در فضاهای محدود
این فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ قابلیت پذیرش کابل‌های افزایشی استاندارد به طول ۵٫۰ متر و نصب از طریق دیواره (Bulkhead Mounting)، که امکان نصب سریع در محفظه‌های تنگ فشرده‌کننده‌ها، فن‌ها یا پمپ‌ها را فراهم می‌کند.

مشخصات فنی

دمای عملیاتی:	-35°C تا +85°C (-31°F تا +185°F)
دمای نگهداری:	-51°C تا +100°C (-60°F تا +212°F)
ورودی:	قابلیت پذیرش یک پروب نزدیکی غیرتماسی 3300 NSv و کابل امتداد آن
قدرت:	نیازمند ورودی +12 تا +35 ولت مستقیم در ترمینال ترانسمیتر
حداکثر مقاومت حلقه:	1000 اهم شامل کابل در 35 ولت مستقیم
محدودیت جریان:	معمولاً 23 میلی‌آمپر
ممانعه خروجی:	خروجی Prox Out دارای امپدانس خروجی 10 کیلواهم است که برای بار 10 مگااهم کالیبره شده است
محدوده خطی:	0.25 تا 1.65 میلی‌متر (10 تا 65 میل) برای خروجی Prox Out
طول سیم رابط:	خروجی سنسور Proximitor (اتصال BNC)، حداکثر فاصله کابل 3 متر (10 فوت) است

مزیت رقابتی

خروجی مستقیم ۴ تا ۲۰ میلی‌آمپر برای سیستم‌های اتوماسیون
این فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ جابجایی محوری را به سیگنال استاندارد صنعتی ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند و آمادهٔ ورودی به PLC، DCS یا حلقه‌های کنترلی است.

پشتیبانی از تشخیص سیگنال‌های ارتعاش پویا و سیگنال‌های شکاف (Gap)
ترمینال‌های خروجی نزدیک غیرمستقل و BNC، خروجی ولتاژ لحظه‌ای ارتعاش و فاصله را از فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ فراهم می‌کنند و امکان نظارت خودکار بر وضعیت را فراهم می‌سازند.

تأیید و تنظیم سریع حلقه
پتانسیومترهای صفر و دامنهٔ غیرتعاملی و پین ورودی تست، امکان تأیید و تنظیم سریع سیگنال فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ را بدون توقف سیستم فراهم می‌کنند.

جلوگیری از هشدارهای کاذب و خروجی‌های بالا
مدار «غیرقابل قبول/بی‌اثرکردن سیگنال» در فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ از ایجاد خروجی‌های بالا یا هشدارهای کاذب ناشی از اتصالات شل یا پروب‌های معیوب جلوگیری می‌کند.

کارکرد در محیط‌های صنعتی سخت‌گیرانه
با محدوده دمایی از ۳۵- تا ۸۵+ درجه سانتی‌گراد، و مجوزهای CSA، ATEX منطقه ۰/۲ و ABS، فرستندهٔ نیروی هل‌دهندهٔ ۹۹۱-۲۵-۵۰-۰۲-۰۵ پشتیبانی از نظارت خودکار در کمپرسورها، پمپ‌ها، موتورها و سیستم‌های فن که در معرض دماهای بسیار بالا یا پایین یا رطوبت قرار دارند.
