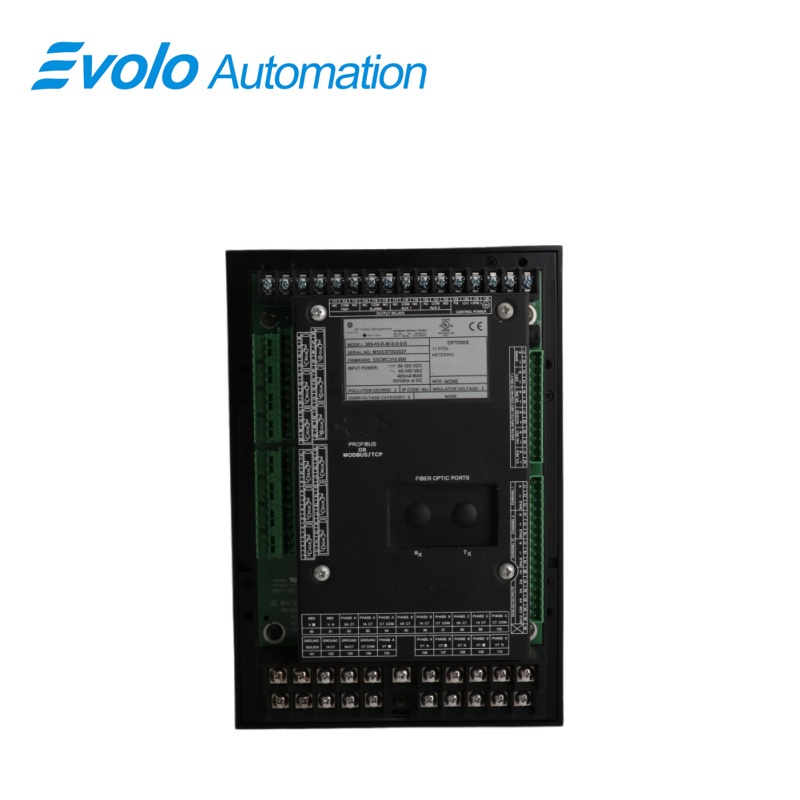

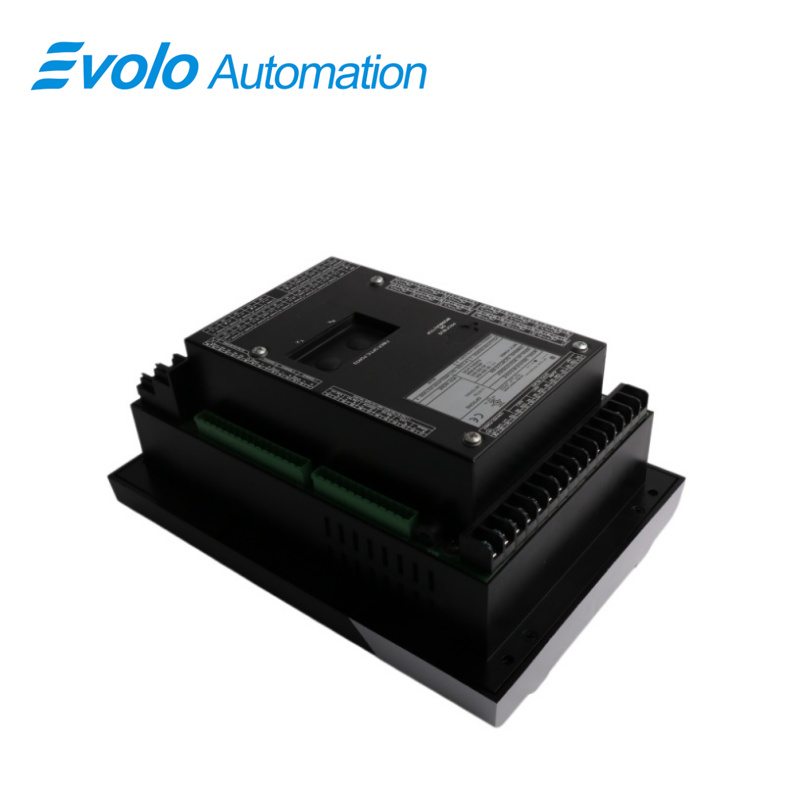

رله مدیریت موتور مالتی‌لین مدل 369-HI-R-M-0-0-H-E

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	۳۶۹-HI-R-M-0-0-H-E
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

The ۳۶۹-HI-R-M-0-0-H-E یک رله مدیریت موتور پیشرفته از رده صنعتی است که حفاظت، نظارت و انتقال سیگنال را در یک واحد تلفیق می‌کند. این رله به‌عنوان یک مؤلفه اصلی در حفاظت از دارایی‌های برقی، از الگوریتم پیچیده‌ای برای مدل‌سازی حرارتی استفاده می‌کند تا وضعیت عملیاتی موتور را به‌صورت پویا شبیه‌سازی کند و به‌طور مؤثر از عیوب الکتریکی مانند بار اضافی، قفل‌شدگی و ناهنجاری‌های فاز جلوگیری نماید. طراحی بهبودیافتهٔ آن، قابلیت سازگاری عالی با شبکه را فراهم می‌کند و حتی در محیط‌های پیچیده با نوسانات برقی، پیوستگی منطق کنترلی را حفظ می‌نماید.

کاربردها

کارخانه‌های سنگین تولید کاغذ: نظارت بر موتورهای بزرگ پالپ‌کن و ارسال داده‌های جریان لحظه‌ای به سیستم DCS اتاق کنترل مرکزی از طریق رابط ۴–۲۰ میلی‌آمپر برای کنترل دقیق فرآیند.

کارخانه‌های بزرگ کودسازی: در واحد کنترل کمپرسور آمونیاک سنتتیک نصب شده و از قابلیت ثبت موج برای انجام تحلیل عمیق علت ریشه‌ای قطع‌شدن‌ها ناشی از نوسانات شبکه برق استفاده می‌کند.

کارخانه‌های معدن‌کاوی و غنی‌سازی: با بهره‌گیری از محدوده عملیاتی بسیار گسترده‌ای در دمای ۴۰- درجه سانتی‌گراد، ایمنی عملیاتی تمام‌آب‌وهوایی سیستم‌های محرک سنگ‌شکن و آسیاب گلوله‌ای را در مناطق مرتفع و سرد تضمین می‌کند.

کارخانه‌های تأمین آب شهری: مسئول حفاظت و مدیریت پمپ‌های عمیق توان‌بالا، که با خروجی‌های آنالوگ چندمحدوده، قادر به سازگاری با ابزارهای نشانگری (شاره‌ای) موجود در اتاق‌های ماشین قدیمی و همچنین سیستم‌های PLC مدرن است.

کارخانه‌های فرآورش سیمان: برای نظارت بر ظرفیت حرارتی موتورهای اصلی کوره دوار به کار می‌رود و در صورت قفل‌شدن مکانیکی، از طریق حفاظت سوئیچ دیفرانسیل سریع، توان را به‌سرعت قطع می‌کند.

ورودی‌ها و خروجی‌ها

انواع ورودی‌ها و خروجی‌هایی را برای مدیریت جامع موتورها ارائه می‌دهد.

ورودی سوئیچ سرعت: امکان تشخیص بین راه‌اندازی عادی و شرایط قفل‌شدن روتور را توسط دستگاه‌های خارجی سرعت فراهم می‌کند و در شرایط نامناسب، قطع رله را فعال می‌سازد.

سایر ورودی‌ها شامل ثبت شکل موج (Waveform Capture) و شمارنده‌های دیجیتال هستند.

ویژگی‌های بهبودیافته و دوام بالا

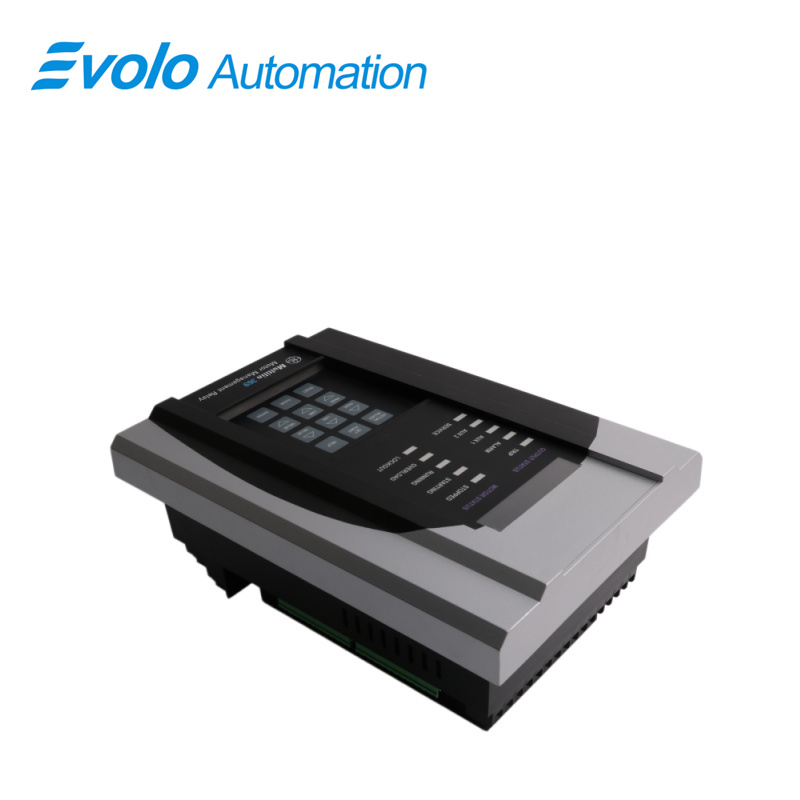

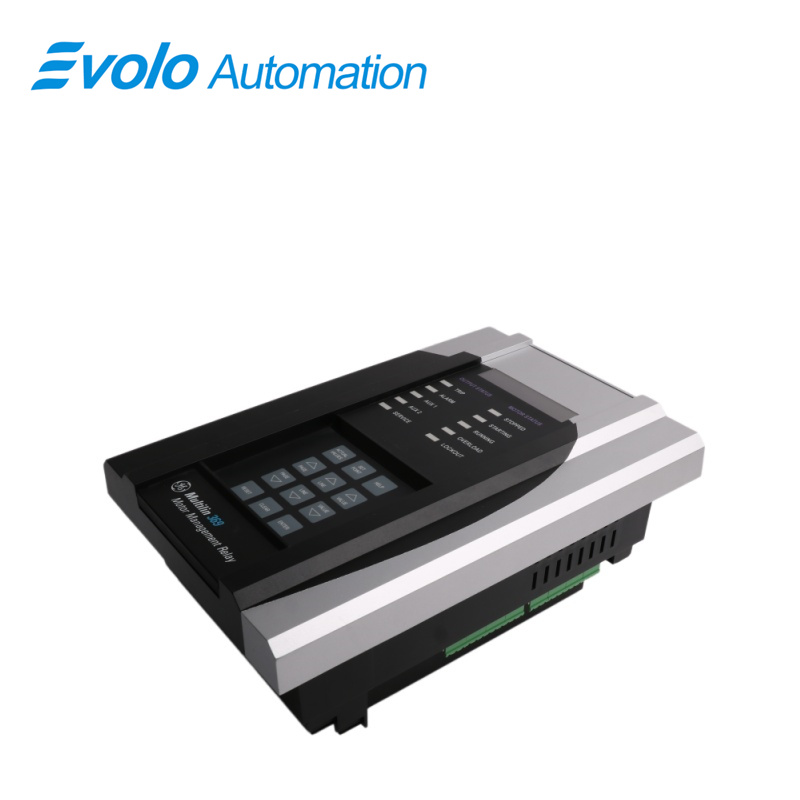

این مدل خاص دارای گزینه‌ی تشخیص پیشرفته و صفحه‌نمایش جلو (faceplate) است که طراحی تمیزتری ارائه می‌دهد.

دارای پوشش هماهنگ (conformal coating)، لایه‌ای نازک پلیمری که رله را در برابر موارد زیر محافظت می‌کند:

دمای متغیر

مواد خورنده

گرد

رطوبت

نصب

در جعبه‌ی فلزی حمل DEMO نصب شده است که محافظت در برابر عوامل محیطی را فراهم می‌کند.

این جعبه مقاوم در برابر شعله و خوردگی است.

برای جلوگیری از آسیب بلندمدت به رله، باید دور از میدان‌های مغناطیسی قوی یا رساناهای جریان بالا نصب شود.

سوالات متداول

پرسش: آیا می‌توانید بسته‌ی اختیاری اندازه‌گیری (metering package) موجود در ۳۶۹-HI-R-M-0-0-H-E رله‌ی مدیریت موتور Multilin GE برای نظارت بر موتور سه‌فاز را توضیح دهید؟
الف: بسته اختیاری «M» اندازه‌گیری دقیق توان را اضافه می‌کند، از جمله کیلووات (kW)، کیلوولت‌آمپر (kVA)، کیلوولت‌آمپر رئکتیو (kVAR)، انرژی (کیلووات‌ساعت/مگاوات‌ساعت/کیلوولت‌آمپر رئکتیو ساعت/مگاولت‌آمپر رئکتیو ساعت)، ضریب توان و فرکانس. همچنین امکان ثبت رویدادها را با حداکثر ۵۱۲ رکورد فراهم می‌کند که توسط قطع برق، هشدارها، تست خودکار، ذخیره‌سازی موج‌شناسی و رویدادهای قطع فعال می‌شوند.

سوال: خروجی‌های آنالوگ گزینه M در ۳۶۹-HI-R-M-0-0-H-E رله ببندم؟
پاسخ: این گزینه خروجی‌های برنامه‌پذیر ۰ تا ۱ میلی‌آمپر، ۰ تا ۲۰ میلی‌آمپر یا ۴ تا ۲۰ میلی‌آمپر را فراهم می‌کند. حداکثر بار قابل تحمل ۲۴۰۰ اهم برای محدوده ۰ تا ۱ میلی‌آمپر و ۶۰۰ اهم برای دو محدوده دیگر است.

سوال: ظرفیت حداکثری بار ۲۴۰۰ اهم چه معنایی برای ۳۶۹-HI-R-M-0-0-H-E وجود دارد؟
پاسخ: این ویژگی امکان ارسال پایدار جریان خروجی را در طول کابل‌های بلند یا به چندین دستگاه متصل‌شده بدون نیاز به تقویت‌کننده سیگنال فراهم می‌کند.

سوال: چگونه ۳۶۹-HI-R-M-0-0-H-E در محیط منبع تغذیه مستقیم (DC) عمل می‌کند؟
پاسخ: این دستگاه تا ۲۵۰ ولت DC ورودی را پشتیبانی می‌کند و نوسانات ولتاژ در سیستم‌های اتوبوس DC پست‌های فشار قوی را تحمل می‌نماید.
