مانیتور پروکسیمیتور 3500/40M 140734-01، چین؛ تولیدکنندگان، تأمین‌کنندگان و کارخانهٔ مانیتور پروکسیمیتور 3500/40M 140734-01

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	3500/40M 140734-01
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

دماي عملکرد	از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت)
دماي ذخیره سازی	-40°C تا +85°C (-40°F تا +185°F)
رطوبت	۹۵٪، بدون ایجاد رطوبت مưngوله‌شده
نیازهای فضای رک	یک شیار عقبی با ارتفاع کامل
سیگنال	قابلیت پذیرش سیگنال‌های ترانسدیوسر نزدیکی از ۱ تا ۴ عدد
مصرف برق	۷٫۷ وات (متوسط)
ابعاد:	2.5×25.5×24 سانتی‌متر
وزن:	0.8کیلوگرم

توضیحات

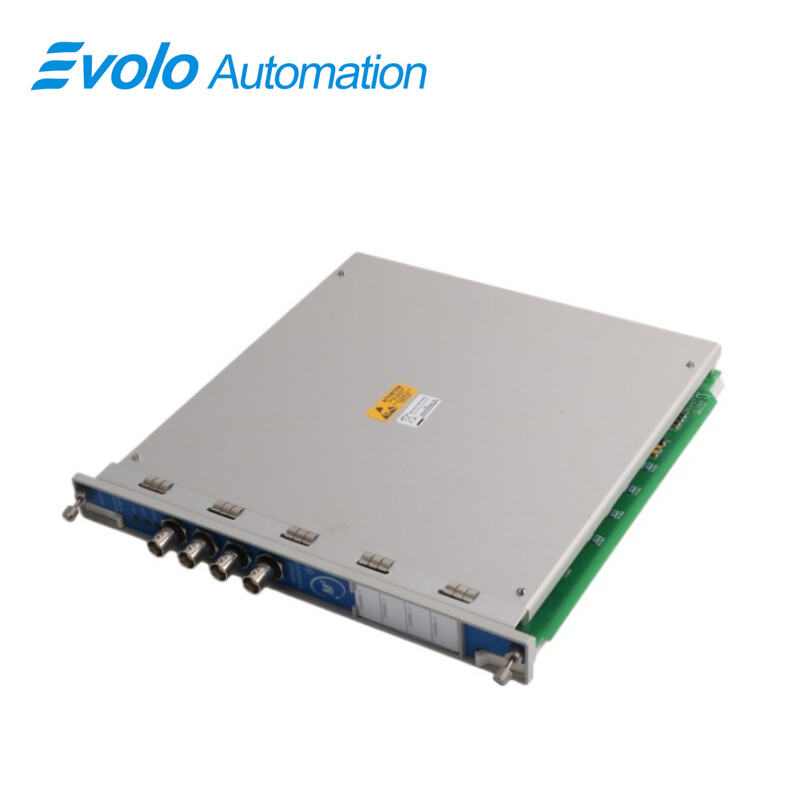

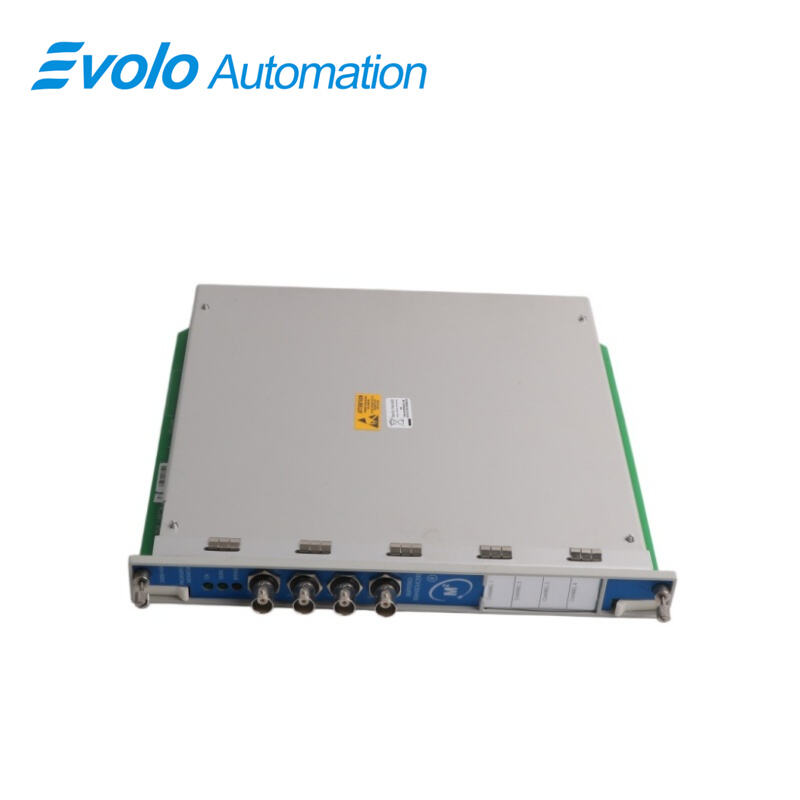

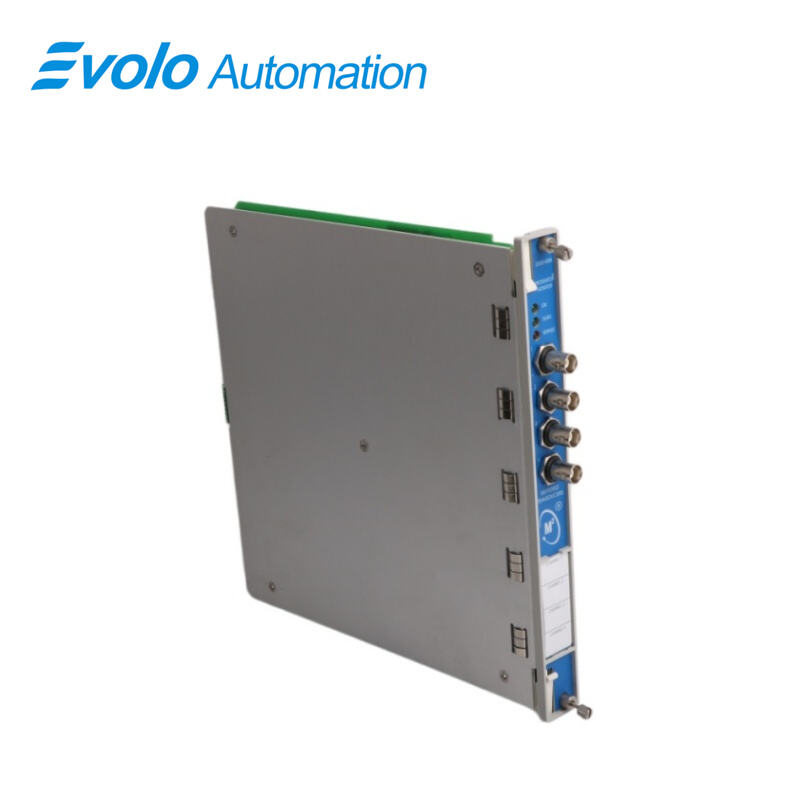

The مانیتور پروکسیمیتور 3500/40M 140734-01 یک مانیتور چهارکاناله برای اتوماسیون صنعتی است که سیگنال‌های ترانسدیوسر نزدیکی را در ۱ تا ۴ کانال دریافت می‌کند. این دستگاه 3500/40M 140734-01 ورودی‌ها را پردازش می‌کند تا اندازه‌گیری‌های ارتعاش شعاعی، موقعیت جابجایی محوری (ترست)، غیرمرکزی، REBAM و انبساط تفاضلی را ارائه دهد و مقادیر اندازه‌گیری‌شده را با نقاط تنظیم‌شدهٔ هشدار تعیین‌شده توسط کاربر، با استفاده از نرم‌افزار پیکربندی رک 3500 مقایسه می‌کند. این مانیتور در دمای بین ۳۰- تا ۶۵+ درجهٔ سانتی‌گراد کار می‌کند و توان مصرفی آن ۷٫۷ وات است. 3500/40M 140734-01 در رک‌های 3500، اشغال‌کنندهٔ یک شیار عقبی با ارتفاع کامل است. حساسیت شعاعی و محوری ۳٫۹۴ میلی‌ولت بر میکرومتر (۱۰۰ میلی‌ولت بر میل) یا ۷٫۸۷ میلی‌ولت بر میکرومتر (۲۰۰ میلی‌ولت بر میل) بوده و دقت دامنه به‌طور معمول ±۰٫۳۳٪ و حداکثر ±۱٪ است. پاسخ فرکانسی قابل برنامه‌ریزی از ۰٫۰۰۲ تا ۸۶۷۸ هرتز بسته به روتور، فیلترهای شارپ (spike) و فاصله (gap) است. نقاط تنظیم هشدار دقتی در حد ۰٫۱۳٪ حفظ می‌کنند. 3500/40M 140734-01 نظارت خودکار بر ماشین‌آلات را برای اندازه‌گیری پیوستهٔ لرزش و موقعیت فراهم می‌کند و امکان فعال‌سازی دقیق هشدارها و کنترل ماشین بر اساس وضعیت را فراهم می‌سازد.

کاربردها

اندازه‌گیری لرزش شعاعی در ماشین‌آلات دوار

The 3500/40M 140734-01 سیگنال‌های لرزش شعاعی را از ترانسدیوسرهای نزدیکی دریافت می‌کند، با حساسیتی بین ۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر، و نظارت خودکار بر توربین‌ها، کمپرسورها و پمپ‌ها را برای نگهداری مبتنی بر وضعیت امکان‌پذیر می‌سازد.

نظارت بر نیروی هل‌دهنده (ترست) و موقعیت محوری

The 3500/40M 140734-01 سیگنال‌های نیروی هل‌دهنده (ترست) را پردازش می‌کند تا جابجایی محوری را تشخیص دهد و اندازه‌گیری خودکاری از بار یاتاقان و موقعیت شفت را با دقت دامنهٔ ±۰٫۳۳٪ در اختیار اپراتورها قرار می‌دهد.

تشخیص غیرمرکزی روتور و انبساط تفاضلی

با استفاده از حداکثر چهار کانال ورودی، 3500/40M 140734-01 میزان عدم تقارن و انبساط را در طول شفت‌ها اندازه‌گیری می‌کند، با پاسخ فرکانسی قابل برنامه‌ریزی در محدوده ۰٫۰۰۲ تا ۸۶۷۸ هرتز، که امکان کنترل خودکار ترازبندی ماشین‌آلات را فراهم می‌سازد.

فعال‌سازی خودکار هشدارها بر اساس نقاط تنظیم‌پذیر

The 3500/40M 140734-01 سیگنال‌های اندازه‌گیری‌شده را در برابر آستانه‌های هشدار و خطر مقایسه می‌کند و دقت ±۰٫۱۳٪ در تعیین نقاط تنظیم را ارائه می‌دهد و به‌صورت خودکار هشدارها را برای محافظت از ماشین‌آلات فعال می‌سازد.

مشخصات

حساسیت (ارتعاش شعاعی)	۳٫۹۴ میلی‌ولت بر میکرومتر (۱۰۰ میلی‌ولت بر میل) یا ۷٫۸۷ میلی‌ولت بر میکرومتر (۲۰۰ میلی‌ولت بر میل)
حساسیت (تراست)	۳٫۹۴ میلی‌ولت بر میکرومتر (۱۰۰ میلی‌ولت بر میل) یا ۷٫۸۷ میلی‌ولت بر میکرومتر (۲۰۰ میلی‌ولت بر میل)
دقت (دامنه)	در محدوده ±۰٫۳۳٪ از حد بالای مقیاس (معمول)، حداکثر ±۱٪، زمانی که سیگنال ورودی در فرکانس مرکزی باند عبور مقدار اندازه‌گیری‌شده قرار دارد
دقت (فاز)	خطای ۳ درجه، حداکثر
دقت (کانال‌های فعال‌شده)	برخی پیکربندی‌ها به کاربر اجازه می‌دهند تنها یک کانال از یک جفت کانال را فعال کنند
دقت نقطه‌های تنظیم هشدار	در محدودهٔ ۰٫۱۳٪ مقدار مورد نظر
پاسخ فرکانسی (شارژ لحظه‌ای)	قابل برنامه‌ریزی توسط کاربر از ۰٫۱۵۲ تا ۸۶۷۸ هرتز
پاسخ فرکانسی (عنصر)	قابل برنامه‌ریزی توسط کاربر برای BPFO در محدودهٔ ۰٫۱۳۹ تا ۳۸۳۶ هرتز. گوشهٔ عبور بالا ۰٫۸×BPFO و گوشهٔ عبور پایین ۲٫۲×BPFO است
پاسخ فرکانسی (روتور)	قابل برنامه‌ریزی توسط کاربر از ۰٫۱۰۸ تا ۲۲۲۱ هرتز
پاسخ فرکانسی (مستقیم)	قابل برنامه‌ریزی از ۳٫۹۰۶ تا ۱۴٫۲ هرتز؛ انتخاب بر اساس فیلترهای اسپایک و روتور تعیین می‌شود.
پاسخ فرکانسی (شکاف)	قابل برنامه‌ریزی از ۰٫۰۰۲ تا ۱٫۰ هرتز؛ انتخاب بر اساس فیلتر روتور تعیین می‌شود.
پاسخ فرکانسی (فیلتر برداری ۱X)	محدوده سرعت‌های شفت که در آن مقدار معتبر است، بستگی به سرعت اسمی شفت دارد که کانال برای آن پیکربندی شده است.
دقت (مستقیم و شکاف)	بدون در نظر گرفتن فیلترینگ: در محدوده ±۰٫۳۳٪ از مقدار کامل (معمول)، حداکثر ±۱٪
دقت (۱X و ۲X)	در محدوده ±۰٫۳۳٪ از مقیاس کامل (معمولاً حداکثر ±۱٪)
دقت (Smax)	حداکثر در محدوده ±۵٪
دقت (غیر ۱X)	±۳٪ برای سرعت‌های ماشین کمتر از ۳۰۰۰۰ دور در دقیقه و ±۸٫۵٪ برای سرعت‌های ماشین بیشتر از ۳۰۰۰۰ دور در دقیقه

مزیت رقابتی

نظارت چندکاناله با حساسیت بالا

The 3500/40M 140734-01 چهار کانال مستقل با حساسیت ۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر را ارائه می‌دهد که اندازه‌گیری دقیق خودکار ارتعاش و موقعیت را در سیستم‌های صنعتی امکان‌پذیر می‌سازد.

پاسخ فرکانسی گسترده و قابل برنامه‌ریزی

The 3500/40M 140734-01 محدوده‌های فرکانسی از ۰٫۰۰۲ تا ۸۶۷۸ هرتز را پشتیبانی می‌کند و تشخیص خودکار حرکت شفت در فرکانس‌های پایین و ارتعاشات در فرکانس‌های بالا را در یک نظارت‌گر واحد امکان‌پذیر می‌سازد.

کنترل دقیق نقاط تنظیم هشدار

با نقطه‌های تنظیم هشدار با دقت ±۰٫۱۳٪، 3500/40M 140734-01 اطمینان حاصل می‌کند که هشدارهای ماشین‌آلات اتوماتیک دقیقاً در آستانه‌های تنظیم‌شده فعال می‌شوند و از راه‌اندازی‌های نادرست و توقف‌های غیرضروری جلوگیری می‌کنند.

کارکرد در شرایط دمایی و رطوبتی صنعتی

The 3500/40M 140734-01 در محدوده دمایی ۳۰- تا ۶۵+ درجه سانتی‌گراد و رطوبت تا ۹۵٪ غیرمتراکم کار می‌کند و پایش اتوماتیک مداوم را در محیط‌های صنعتی سخت‌گیرانه پشتیبانی می‌کند.
