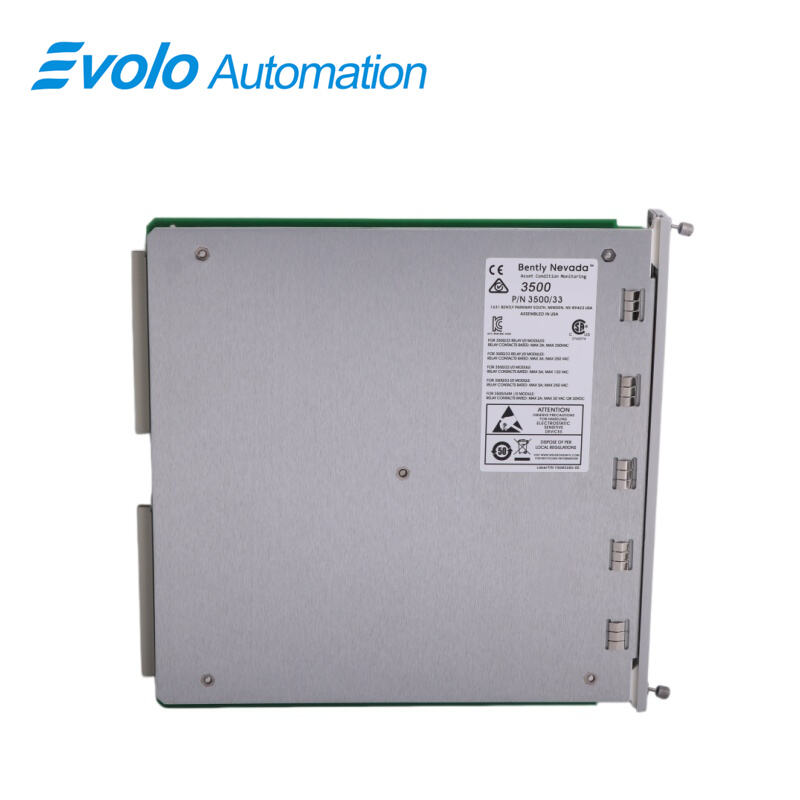

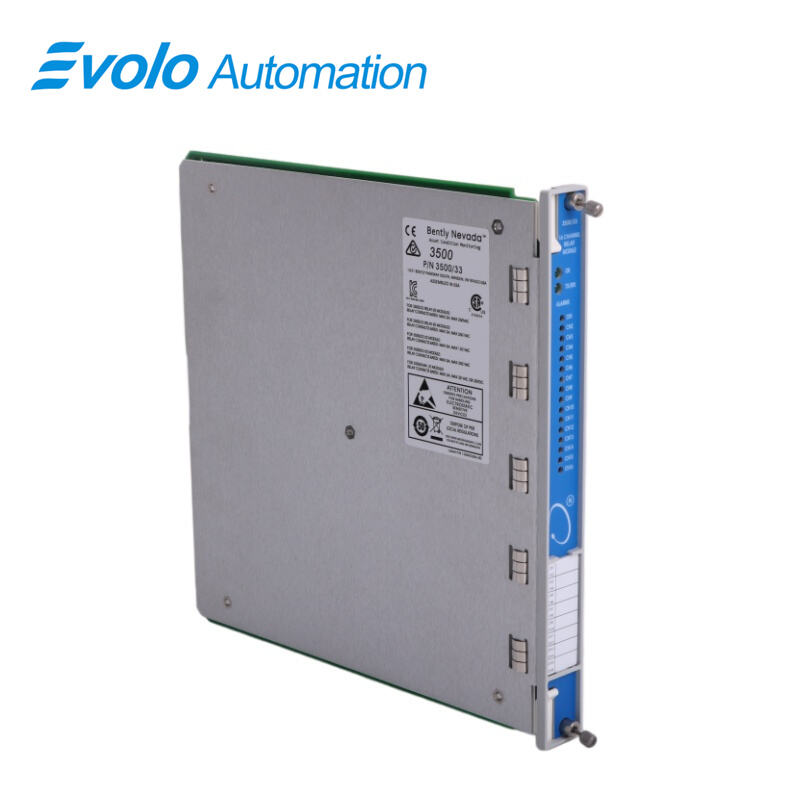

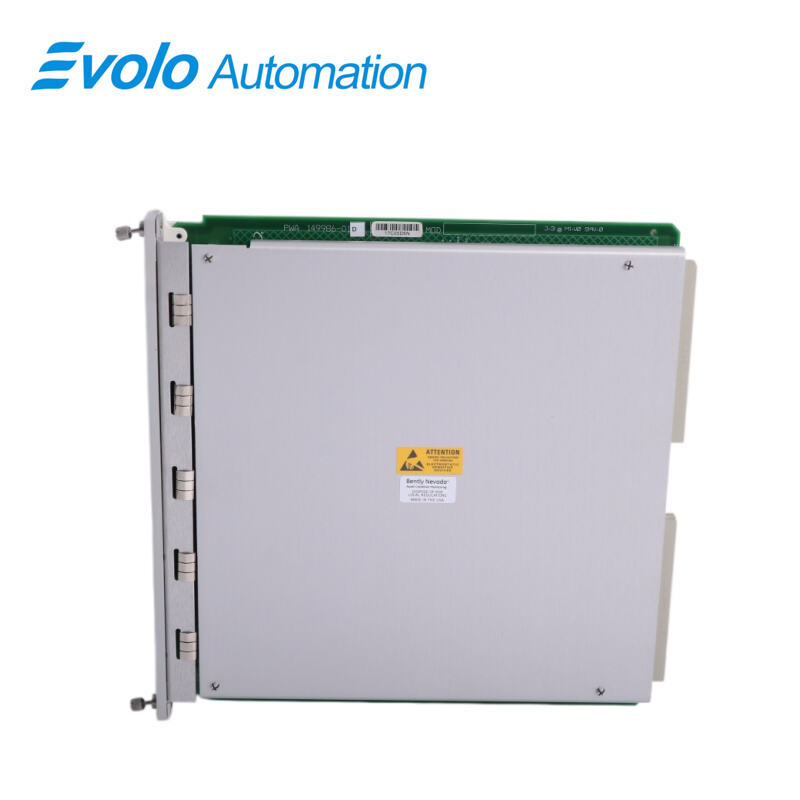

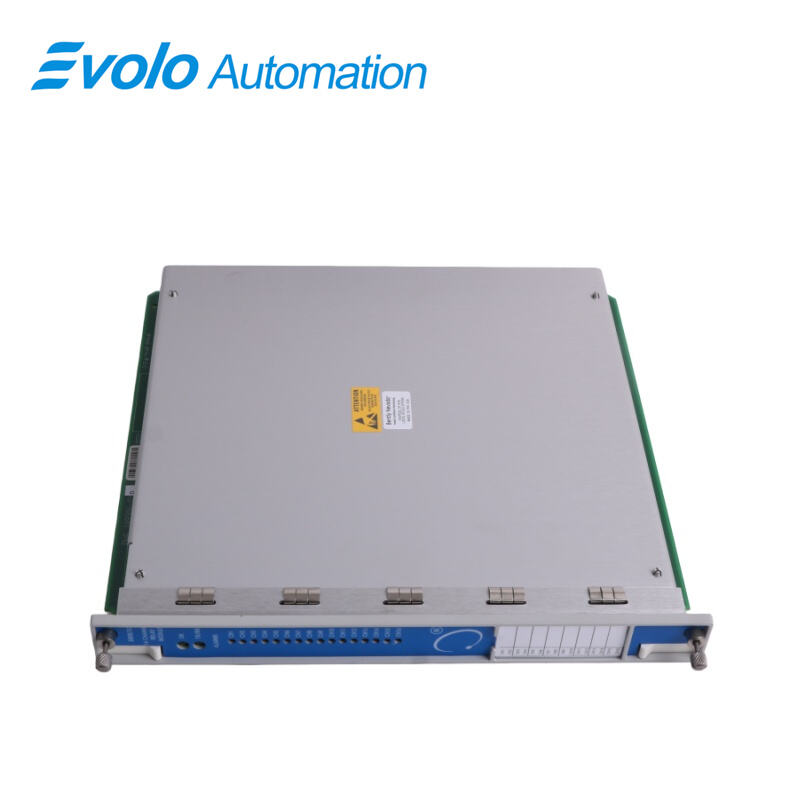

ماژول کنترل رله ۱۶ کاناله ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱، تولیدکنندگان، تأمین‌کنندگان و کارخانه ماژول کنترل رله ۱۶ کاناله ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ چین

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

مصرف توان ورودی‌ها	۵٫۸ وات (مقدار معمول)
LEDهای پنل جلویی خروجی‌ها
LED خروجی‌ها درست عمل می‌کند	هنگامی که ماژول رله ۱۶ کاناله ۳۵۰۰/۳۳ به‌درستی کار می‌کند، روشن می‌شود
نمایشگر LED ارسال/دریافت	هنگامی که ماژول رله ۱۶ کاناله ۳۵۰۰/۳۳ با سایر ماژول‌ها در رک ۳۵۰۰ ارتباط برقرار می‌کند، چشمک می‌زند
LED هشدار کانال خروجی‌ها (CH Alarm)	هنگامی که کانال رله در حالت هشدار قرار دارد، روشن می‌شود
نوع رله	رله تک‌قطبی دو حالت (SPDT)
چسبندگی محیطی	با رزین اپوکسی درزبندی‌شده
سرکوب‌کننده قوس رله	250 ولت مؤثر (Vrms) به‌صورت استاندارد نصب‌شده
طول عمر تماس رله	۱۰,۰۰۰ چرخه
عملکرد رله	چهار گروه، هر کدام شامل چهار کانال، با قابلیت انتخاب سوئیچی برای عملکرد «بدون انرژی عادی» (ND) یا «با انرژی عادی» (NE)
نیازهای فضای رک	یک شیار عقبی با ارتفاع کامل
مشخصات جریان مستقیم: حداکثر جریان قابل قطع	5 A
ابعاد:	۲٫۵×۲۵٫۲×۲۴ سانتی‌متر
وزن:	0.76 کیلوگرم

توضیحات

The ماژول کنترل رله ۱۶ کاناله 3500/33 149986-01 شانزده خروجی رله‌ی برنامه‌پذیر را برای رک‌های اتوماسیون صنعتی فراهم می‌کند. هر یک از رله‌های این ماژول دارای ساختار تک‌قطبی دو حالت (SPDT) بوده، با رزین اپوکسی درزبندی شده‌اند و دارای مهارکننده‌ی قوس الکتریکی ۲۵۰ ولت مؤثر (Vrms) و عمر تماس ۱۰۰۰۰ دوره‌ای هستند. ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ رله‌ها به‌صورت گروه‌بندی‌شده در چهار گروه، هر گروه شامل چهار کانال، با استفاده از سوئیچ‌های تنظیم‌شونده قابل انتخاب هستند تا عملکرد آن‌ها به‌صورت «بدون انرژی عادی» (Normally De-energized) یا «با انرژی عادی» (Normally Energized) باشد. ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ مصرف انرژی آن ۵٫۸ وات است، یک شیار عقبی با ارتفاع کامل را اشغال می‌کند و قابلیت سوئیچینگ جریان مستقیم تا ۵ آمپر و ۱۲۵ ولت جریان مستقیم را دارد؛ همچنین توان‌های اسمی آن عبارتند از ۷۰ وات در ۲۴ ولت جریان مستقیم، ۱۰ وات در ۴۸ ولت جریان مستقیم و ۹ وات در ۶۰ ولت جریان مستقیم. سوئیچینگ جریان متناوب نیز تا ۵ آمپر و ۲۵۰ ولت جریان متناوب با حداکثر توان ۱۲۰۰ ولت‌آمپر را پشتیبانی می‌کند. دیودهای نوری (LED) روی پنل جلو وضعیت‌های OK، ارتباط TX/RX و CH ALARM را نشان می‌دهند. با استفاده از نرم‌افزار پیکربندی رک Bently Nevada 3500، ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ امکان برنامه‌ریزی خودکار منطق فعال‌سازی آلارم با توابع AND/OR، هشدار، خطر، Not-OK و ورودی‌های کانال‌های نظارتی جداگانه را برای کنترل دقیق صنعتی فراهم می‌کند.

کاربردها

برنامه‌ریزی منطق رله‌ای ۱۶ کاناله برای آلارم‌های صنعتی

The ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ به هر یک از شانزده رلهٔ آن اجازه می‌دهد تا منطق آلارم AND/OR را با استفاده از ورودی‌های هشدار، خطر، Not-OK یا کانال‌های نظارتی جداگانه اجرا کند و از این طریق محافظت خودکار از ماشین‌آلات حیاتی را تضمین می‌کند.

خودکارسازی عملکردهای ضرب‌کننده قطع (Trip Multiply) و بازنشانی رک (Rack Reset)

The ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ کنترل خروجی‌های رله را برای انجام عملیات‌های ضرب سفر (Trip Multiply)، غیرفعال‌سازی هشدار (Alarm Inhibit) و بازنشانی رک (Rack Reset) انجام می‌دهد. هر رله قادر به کنترل جریان‌های مستقیم تا ۵ آمپر و جریان‌های متناوب تا ۵ آمپر است و امکان کنترل خودکار بلادرنگ رک را فراهم می‌کند.

ادغام چندین ماژول در رک‌های ۳۵۰۰

The ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ در یک شیار عقبی با ارتفاع کامل جای می‌گیرد و امکان نصب چندین ماژول را در سمت راست ماژول TDI فراهم می‌کند. دیودهای نوری TX/RX ارتباط صحیح بین ماژول‌ها را برای اتوماسیون هماهنگ تأیید می‌کنند.

کنترل تجهیزات صنعتی با توان بالا

با قابلیت سوئیچینگ توان مستقیم تا ۷۰ وات در ۲۴ ولت DC و توان متناوب تا ۱۲۰۰ ولت‌آمپر، ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ موتورها، پمپ‌ها و کمپرسورها را در سیستم‌های صنعتی خودکار مدیریت می‌کند.

مشخصات

مشخصات جریان مستقیم: حداکثر توان قابل سوئیچینگ	۷۰ وات در ۲۴ ولت DC، ۱۰ وات در ۴۸ ولت DC، ۹ وات در ۶۰ ولت DC
مشخصات جریان مستقیم: حداکثر ولتاژ قابل سوئیچینگ	۱۲۵ ولت جریان مستقیم
مشخصات جریان متناوب: حداکثر جریان قابل سوئیچینگ	5 A
مشخصات جریان متناوب: حداکثر توان قابل سوئیچینگ	۱۲۰۰ ولت‌آمپر
مشخصات جریان متناوب: حداکثر ولتاژ قابل قطع	250 ولت AC

مزیت رقابتی

سوئیچینگ رله با ظرفیت بالا

The ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ تا ۵ آمپر جریان مستقیم یا متناوب در هر کانال و ولتاژهای تا ۱۲۵ ولت DC یا ۲۵۰ ولت AC را سوئیچ می‌کند و کنترل خودکار دستگاه‌های صنعتی با جریان بالا را بدون نیاز به سخت‌افزار اضافی امکان‌پذیر می‌سازد.

طول عمر طولانی رله برای اتوماسیون مداوم

هر یک از رله‌های ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ برای ۱۰٬۰۰۰ چرخه رتبه‌بندی شده است و کنترل خودکار قابل اعتماد هشدار و فرآیند را برای رک‌های صنعتی فراهم می‌کند.

بازخورد فوری وضعیت رک از طریق LEDها

LEDهای OK، TX/RX و CH ALARM روی پنل جلویی ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ تأیید بصری لحظه‌ای از عملکرد رله و ارتباطات را ارائه می‌دهند و عیب‌یابی خودکار را پشتیبانی می‌کنند.

ادغام شیار رک برای سیستم‌های خودکار

نصب ۳۵۰۰/۳۳ ۱۴۹۹۸۶-۰۱ در یک شیار عقبی با ارتفاع کامل، کنترل هماهنگ را در سراسر ماژول‌های رله متعدد و ادغام با ماژول‌های TDI فراهم می‌کند و جمع‌آوری داده‌ها و کنترل خودکار را در سراسر رک‌های صنعتی امکان‌پذیر می‌سازد.
