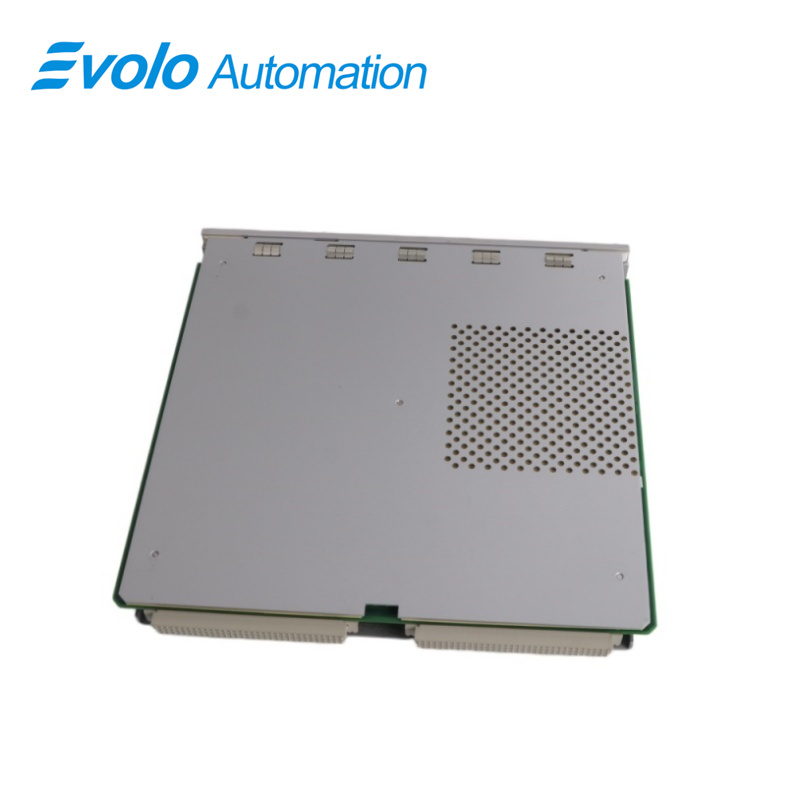

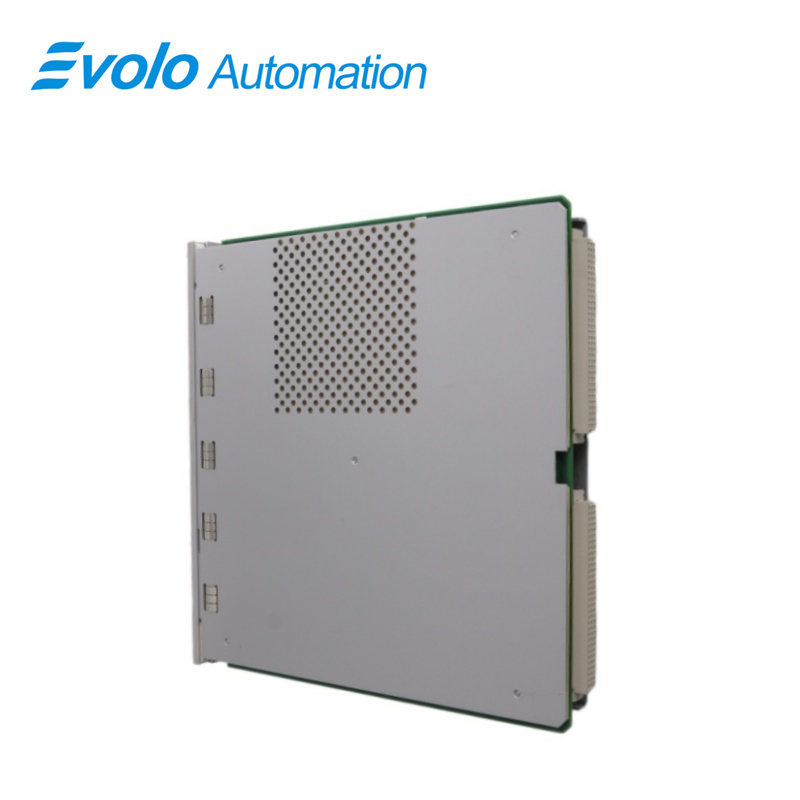

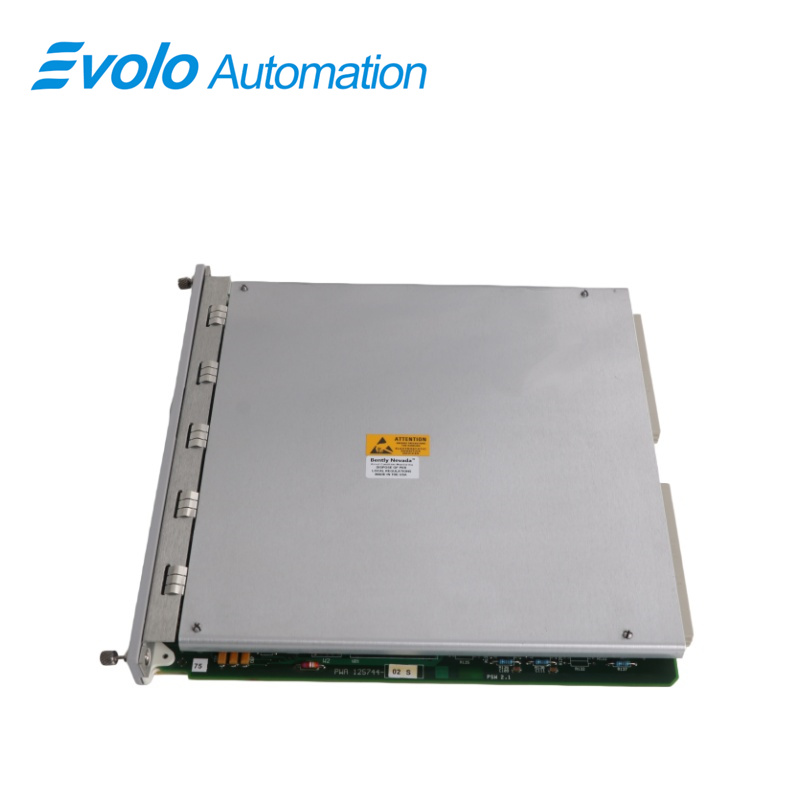

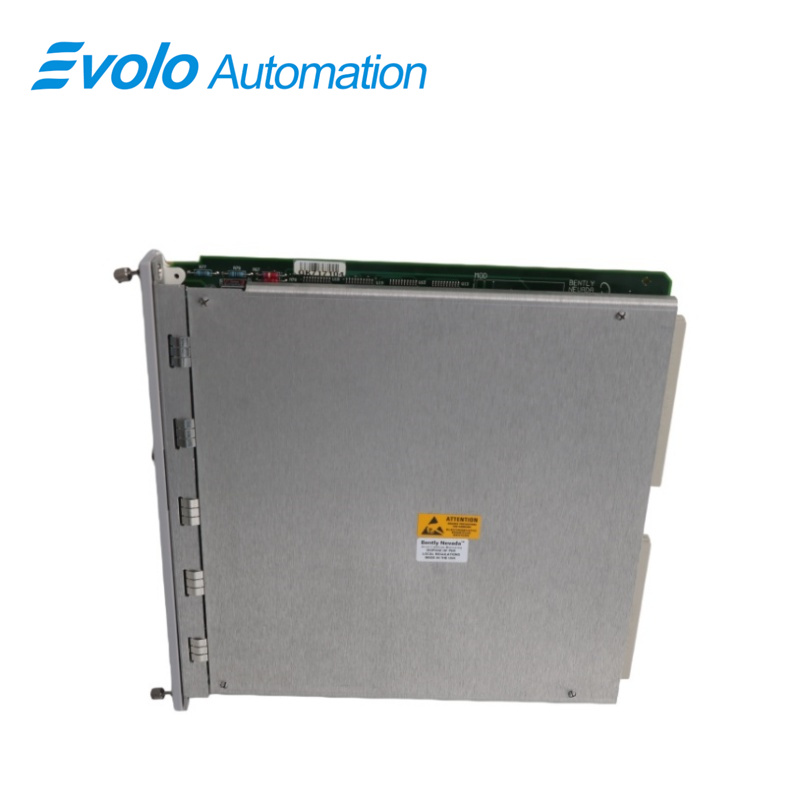

ماژول رابط رک استاندارد 3500/20 125744-02، چین؛ تولیدکنندگان، تأمین‌کنندگان و کارخانه‌های ماژول رابط رک استاندارد 3500/20 125744-02

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	3500/20 125744-02
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

مصرف برق	۴٫۷۵ وات، معمولی
رابط داده	ارتباطات سریال RS232 روی پنل جلویی
نرخ داده	سرعت انتقال داده ۳۸٫۴ کیلوبود (سریال)، ۱۴٫۴ کیلوبود (مدم داخلی)
استانداردها	ارتباطات سریال RS232/RS422، ارتباطات مدم داخلی
چراغ‌های LED صفحهٔ جلو	LED وضعیت OK، LED ارسال/دریافت (TX/RX)، LED TM، LED تأیید پیکربندی (CONFIG OK)
رله وضعیت OK ماژول ورودی/خروجی	۵ آمپر در ۲۴ ولت DC / ۱۲۰ ولت AC، توان سوئیچ‌شده ۱۲۰ وات / ۶۰۰ ولت‌آمپر، حالت عادی فعال (Energized)، با سرکوب قوس الکتریکی
دکمه‌ها و کنترل‌های پنل جلویی	دکمه بازنشانی رک، کلید آدرس (۶۳ آدرس ممکن)
طول کابل	RS232: حداکثر ۳۰ متر (۱۰۰ فوت)، RS422: حداکثر ۱۲۰۰ متر (۴۰۰۰ فوت)، مودم: معمولاً ۳ متر (۱۰ فوت)
تماس‌های سیستم ماژول ورودی/خروجی	تکثیر قطع، غیرفعال‌سازی هشدار، بازنشانی رک
حداکثر جریان تماس	کمتر از ۱ میلی‌آمپر جریان مستقیم، تماس خشک به نقطه مشترک
کلید انتخاب بین RS232 و RS422	انتخاب بین ارتباطات RS232 و RS422
دماي عملکرد	۰ درجه سانتی‌گراد تا +۵۰ درجه سانتی‌گراد (+۳۲ درجه فارنهایت تا +۱۲۲ درجه فارنهایت)
دماي ذخیره سازی	-40°C تا +85°C (-40°F تا +185°F)
رطوبت	95%، غیرقابل کندensation
ابعاد:	24.3×4.6×15.5 سانتی‌متر
وزن:	0.55 کیلوگرم

توضیحات

The ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ به‌عنوان رابط اصلی با رک‌های Bentley Nevada™ 3500 عمل می‌کند و ارتباطات سریال پنل جلویی را از طریق RS232 یا RS422 با نرخ 38.4 کیلوبود (سریال) و 14.4 کیلوبود (مدم داخلی) فراهم می‌سازد. این ماژول ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ مصرف توان معمولی آن ۴.۷۵ وات است و دارای LEDهای پنل جلویی OK، TX/RX، TM و CONFIG OK برای نظارت سریع بر عملکرد است. این ماژول مجهز به رله‌ای با ظرفیت ۵ آمپر برای وضعیت OK ماژول ورودی/خروجی در ولتاژهای 24 ولت DC یا 120 ولت AC (توان 120 وات / 600 ولت‌آمپر) می‌باشد. ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ از تماس‌های سیستم‌های ضرب‌الاجل سفر (Trip Multiply)، غیرفعال‌سازی هشدار (Alarm Inhibit) و بازنشانی رک (Rack Reset) پشتیبانی می‌کند. طول کابل برای اتصال RS232 تا ۳۰ متر، برای RS422 تا ۱۲۰۰ متر و برای اتصالات مدیر داده‌های خارجی تا ۳ متر است. این دستگاه در دمای ۰°س تا +۵۰°س کار می‌کند و در دمای -۴۰°س تا +۸۵°س با رطوبت ۹۵٪ غیرمماس (بدون تشکیل قطرات آب) قابل نگهداری است. ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ با پردازنده‌های ارتباطی TDXnet، TDIX و DDIX ادغام می‌شود تا جمع‌آوری داده‌های ایستا و پویا را امکان‌پذیر سازد. برای پیکربندی‌های TMR، ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ مقایسه کانال‌های نظارتی را انجام می‌دهد و به‌طور مداوم خروجی‌های سه نظارت‌گر افزونه را تأیید می‌کند. این دستگاه برای نظارت خودکار ماشین‌آلات طراحی شده است و ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ جمع‌آوری قابل اعتماد داده‌ها، پیکربندی و ردیابی رویدادها را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند.

کاربردها

اتصال داده‌های رک ۳۵۰۰ به سیستم‌های PLC و SCADA

The ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ داده‌ها را با نرخ ۳۸/۴ کیلوبود (RS232) یا ۱۴/۴ کیلوبود (مدم داخلی) ارسال می‌کند و سیگنال‌های ایستا و پویا را به‌صورت بلادرنگ به سیستم‌های PLC یا SCADA ارائه می‌دهد. ارتباط RS422 این دستگاه تا فاصله ۱۲۰۰ متر را پشتیبانی می‌کند و امکان ادغام با سیستم‌های اتوماسیون صنعتی دور را فراهم می‌سازد.

جمع‌آوری و مقایسه خروجی‌های نظارتی اضافی

در پیکربندی‌های TMR، ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ به‌طور مداوم خروجی‌های سه نظارتگر اضافی را با یکدیگر مقایسه می‌کند. با شناسایی انحرافات بیش از درصد تعیین‌شده، خطاهای موجود را در کمتر از ۱۳ ثانیه شناسایی کرده و رویدادها را برای زمان‌بندی نگهداری پیش‌بینانه ثبت می‌کند.

کنترل از راه دور توابع رک (Rack) با استفاده از کنتاکت‌های سیستم

The ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ عملیات ضرب‌کردن قطع (Trip Multiply)، غیرفعال‌سازی هشدار (Alarm Inhibit) و بازنشانی رک (Rack Reset) را از طریق رله‌های OK ماژول ورودی/خروجی ۵ آمپری در ولتاژهای ۲۴ ولت جریان مستقیم (Vdc) یا ۱۲۰ ولت جریان متناوب (Vac) مدیریت می‌کند. این مقادیر عددی، کنترل از راه دور قابل اعتماد توابع رک را بدون نیاز به رله‌های اضافی تضمین می‌کنند.

گسترش جمع‌آوری داده‌ها به پردازنده‌های ارتباطی خارجی

با پشتیبانی از پردازنده‌های TDXnet، TDIX و DDIX و حداکثر طول کابل خارجی ۳ متر، ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ جمع‌آوری خودکار داده‌های ارتعاش و دمای ماشین‌آلات را برای نظارت بلادرنگ بر وضعیت تجهیزات فراهم می‌کند.

مشخصات

ارتباطات (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	انحصاری Bentley Nevada
پروتکل (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	انحصاری Bentley Nevada
نرخ بود (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	۹۶۰۰ بود، ثابت
هدف (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	اجازه جمع‌آوری داده‌های ایستا و پویا را توسط رابط داده‌های گذراي Bentley Nevada فراهم می‌کند
رابط داده‌های خارجی یا پویا (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	پشتیبانی شده
پردازنده‌های ارتباطی خارجی (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	پشتیبانی شده
طول کابل (ماژول ورودی/خروجی مدیر داده‌ها (دو مجموعه پورت))	حداکثر ۳ متر (۱۰ فوت)

مزیت رقابتی

انتقال داده با سرعت بالا

The ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ سرعت‌های انتقال داده ۳۸٫۴ کیلوبود (RS232) و ۱۴٫۴ کیلوبود (مدم) را پشتیبانی می‌کند که انتقال سریع و دقیق اندازه‌گیری‌های استاتیک و دینامیک از رک ۳۵۰۰ را تضمین می‌کند.

اتصال صنعتی با برد بلند

با پشتیبانی از RS422 تا ۱۲۰۰ متر، ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ ارتباط قابل‌اطمینان بین رک و پردازنده‌های دور را فراهم می‌کند و از افت سیگنال در فواصل طولانی جلوگیری می‌نماید.

تشخیص سریع خطا در سیستم‌های پایدار (Redundant)

با انجام مقایسه‌های مداوم کانال‌های نظارتی، ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ انحرافات بین سه نظارت‌کننده در پیکربندی‌های TMR را شناسایی کرده و اقدامات نگهداری را پیش از وقوع خرابی ماشین‌آلات پشتیبانی می‌کند.

کنترل الکتریکی مستحکم

The ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ دارای رله‌های OK ماژول ورودی/خروجی ۵ آمپر با ولتاژ مشخص‌شده ۲۴ ولت جریان مستقیم / ۱۲۰ ولت جریان متناوب (۱۲۰ وات / ۶۰۰ ولت‌آمپر) است که امکان کنترل مستقیم هشدارهای رک و عملیات بازنشانی را بدون نیاز به رله‌های خارجی فراهم می‌سازد.

نصب و راه‌اندازی ساده‌شده

قرارگیری در شیار ۱ در رک ۳۵۰۰، LEDهای صفحه جلو و کلیدهای آدرس‌دهی، باعث می‌شوند ماژول رابط رک استاندارد ۳۵۰۰/۲۰ ۱۲۵۷۴۴-۰۲ نصب و پیکربندی آن سریع انجام شود و نشانگرهای عددی وضعیت، ارزیابی سریع وضعیت عملیاتی را ممکن می‌سازند.
