بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330910-00-13-10-02-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0 میلیمتر |
|
گزینه طول کل محفظه: |
۱۳۰ میلیمتر |
|
گزینه طول کل: |
1.0 متر (39 اینچ) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
ابعاد: |
65x1.5x2 سانتیمتر |
|
وزن: |
0.06 کیلوگرم |
توضیح

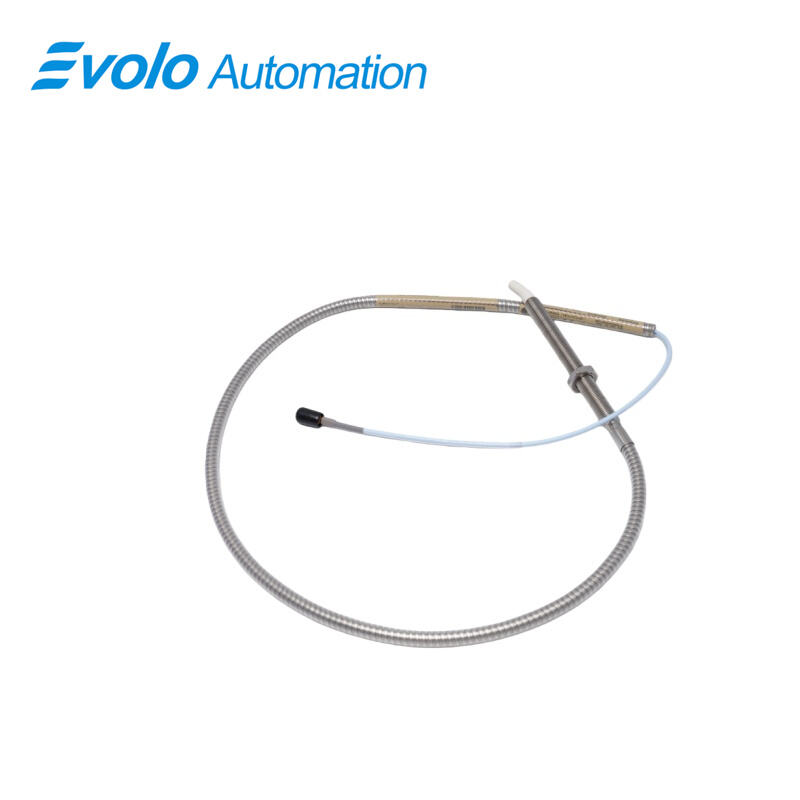

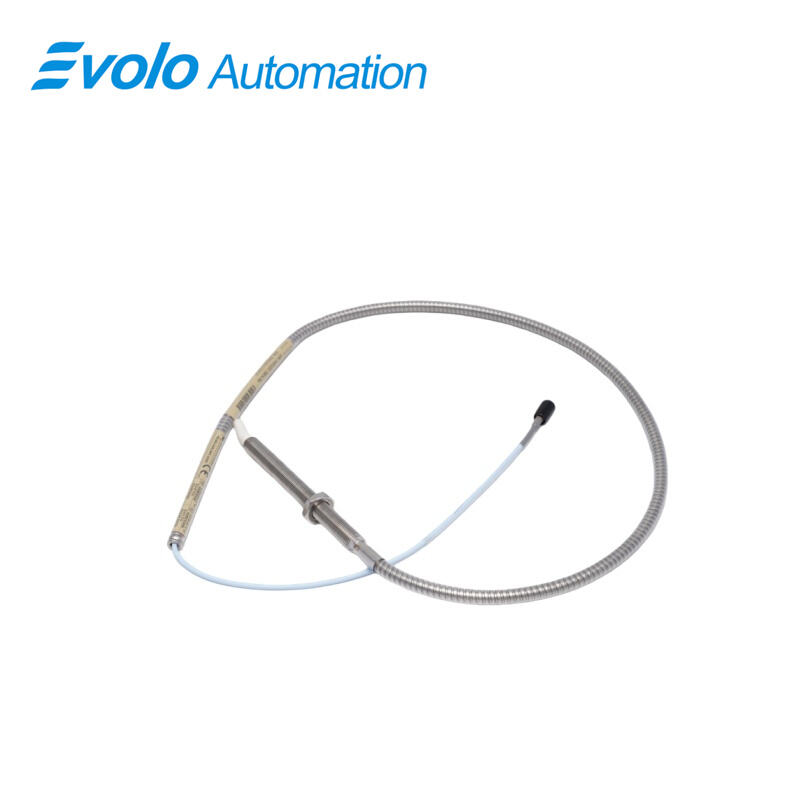

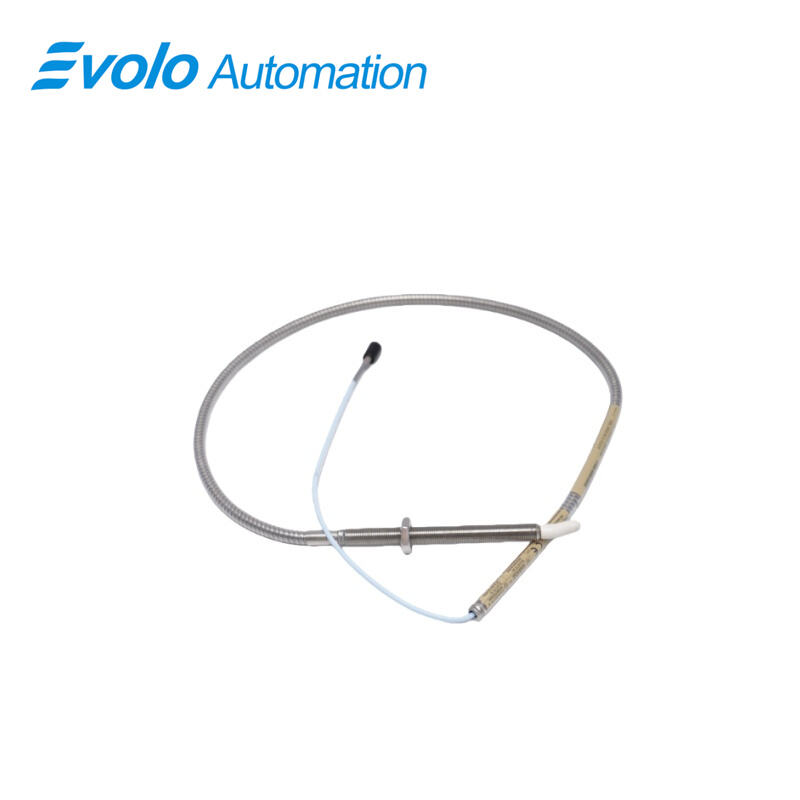

حسگر نزدیکی 330910-00-13-10-02-00 3300 NSv نمایندهٔ بالاترین سطح فناوری حسگرهای غیرتماسی جریان گردابی است که توسط شرکت بنتلی نوادا طراحی شده است. این حسگر پیشرفتهٔ نزدیکی 3300 NSv که برای محافظت از ماشینآلات دوار در کاربردهای حیاتی و همچنین پایش وضعیت طراحی شده، دقت بینظیری در اندازهگیری ارتعاش محور، جابجایی شعاعی و موقعیت محوری فراهم میکند. این حسگر بخشی جداییناپذیر از سیستم نوآورانهٔ پایش 3300 NSv است و بهبودهای چشمگیری در عملکرد ارائه میدهد، در حالی که سازگاری کامل با نصبهای قدیمی سری 3300 را حفظ میکند. این سازگاری کامل امکان ارتقاء آسان سیستم را فراهم میکند و به کاربران اجازه میدهد از تشخیصهای نسل جدید بهره ببرند بدون آنکه نیاز به بازکاری مکانیکی گسترده یا تنظیم مجدد الکتریکی داشته باشند و بدین ترتیب سرمایهگذاریهای قبلی در زیرساختها محافظت میشوند.
این مدل خاص پروب نزدیکی بنتلی نواادا 3300 NSv با طول کلی پوسته 130 میلیمتر، دارای طول کابل کلی قابل توجهی به میزان 1.0 متر (39 اینچ) است و انعطافپذیری بسیار بالایی را برای نصب در مواردی که محل نصب سنسور فاصله زیادی از تجهیزات نظارتی دارد، فراهم میکند. این پروب نزدیکی با طول بدون رزوه 0 میلیمتر، ابعاد فشرده 65×1/5×2 سانتیمتر و ساختاری بسیار سبک به وزن تنها 0/06 کیلوگرم، بهگونهای طراحی شده است که ادغام بهینهای را در هر دو سیستمهای جدید و نصبهای بازسازیشده با محدودیت فضایی فراهم کند. این پروب مجهز به یک اتصالدهنده کوچک هممحور قابل اتصال ClickLoc و کابل استاندارد است که اتصالی محکم و مقاوم در برابر ارتعاشات را فراهم میکند و یکپارچگی سیگنال را در سختترین شرایط محیطهای صنعتی تضمین میکند. این پروب 330910-00-13-10-02-00 بر اساس اصل دقیق جریان گردابی عمل میکند و سیگنال الکتریکی خطی بسیار دقیقی تولید میکند که با فاصله بین نوک آن و سطح هدف هادی متناسب است.
کاربردها
1. حفاظت حیاتی از توربوماشینهای بحرانی در تولید برق
پروب نزدیکی 330910-00-13-10-02-00 3300 NSv برای نظارت مداوم تجهیزات دوار با سرعت بالا مانند توربینهای بخار، توربینهای گازی و ژنراتورها ضروری است. کابل توسعهیافته 1.0 متری و محدوده خطی دقیق آن (~0.25 میلیمتر تا 1.75 میلیمتر) امکان اندازهگیری دقیق ارتعش شعاعی و جابجایی شفت را فراهم میکند، که امکان تشخیص زودهنگام عدم تعادل، عدم همترازی و سایش یاتاقان را فراهم میکند تا شکستهای کارثایی و تหยمات برنامهریزینشده پیشگیری شود.
2. نظارت مقاوم برای کمپرسورها و پمپهای بزرگ
در کاربردهای نفت و گاز، پتروشیمی و تصفیه، این پروب روی کمپرسورهای گریز از مرکز و محوری حیاتی و همچنین پمپهای با انرژی بالا استقرار یافته است. ساختار مستحکم پروب، محدوده دمایی گسترده (55- درجه سانتیگراد تا 170+ درجه سانتیگراد) و مشخصات الکتریکی پایدار (حساسیت 7.87 ولت/میلیمتر) عملکرد قابل اعتمادی را در محیطهای سخت فراهم میکند و برای نظارت بر انبساط پوسته، شناور شفت و ارتعاش دینامیکی به منظور بهینهسازی سلامت ماشینآلات به کار میرود.
3. راهحلهای بازسازی و ارتقا برای سیستمهای نظارتی موجود
با توجه به سازگاری کامل مکانیکی و الکتریکی آن با زیرساخت قدیمی سری 3300، این پروب جایگزین مناسبی برای سنسورهای فرسوده است. طول کلی محفظه 130 میلیمتری و گزینه طول بدون رزوه صفر میلیمتری اجازه میدهد تا در سوراخهای نصب موجود قرار گیرد و کاربران را قادر میسازد تا قابلیت اطمینان سیستم را افزایش داده و بدون انجام بازسازی گرانقیمت سیستم، به ابزار تشخیصی سیستم 3300 NSv دسترسی پیدا کنند و زمان و سرمایهگذاری مورد نیاز برای ارتقا را به حداقل برسانند.
مشخصات
|
دمای کاری و نگهداری: |
–55 °C تا +17 0 درجه سانتی گراد |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
تقریباً 4.0 Ω ± 0.5 Ω @ کابل 0.5 متر |
|
محدوده خطی: |
تقریباً 0.25 میلیمتر تا 1.75 میلیمتر |
|
سیمکشی در محل: |
کابل هممحوری شیلددار 75 Ω |
|
حساسیت تغذیه: |
7.87 ولت/میلیمتر (200 میلیولت/اینچ)، معمولی |
|
توان ： |
نیازمند ولتاژ -17.5 Vdc تا -26 Vdc بدون مانع در 12 |
مزیت رقابتی
1. انعطافپذیری برتر در نصب با دسترسی طولانی
با طول کابل کلی 1.0 متر (39 اینچ) و طول کلی پروبه 130 میلیمتر، این پروب انعطافپذیری بینظیری در نصب فراهم میآورد. این طراحی برای پیکربندیهای چالشبرانگیزی مناسب است که ماژول نظارت دورتر از نقطه اندازهگیری قرار دارد، که این امر باعث کاهش نیاز به افزایش کابل و مشکلات احتمالی در یکپارچگی سیگنال میشود.
2. طراحی بهینهسازیشده برای عملکرد قابل اعتماد و طولانی
ساختهشده برای تحمل شرایط سخت صنعتی، این پروب بهطور قابلاعتماد عمل میکند در دامنه دمای بسیار گستردهای از 55- درجه سانتیگراد تا 170+ درجه سانتیگراد. طراحی بادوام آن مقاومت در برابر آلایندههای صنعتی متداول را تضمین میکند، عمر طولانی سرویس را فراهم میآورد و هزینه کل مالکیت را با کاهش تعویضها و نیاز به نگهداری پایینتر کاهش میدهد.
3. مهندسی دقیق برای تشخیص دقیق ماشینآلات
این پروب با حساسیت تغذیه معمولی برابر با 7.87 ولت بر میلیمتر و مقاومت خروجی یکنواخت حدود 4.0 اهم ± 0.5 اهم، دقت استثنایی در اندازهگیری فراهم میکند. این پایداری الکتریکی همراه با محدوده خطی تقریباً از 0.25 میلیمتر تا 1.75 میلیمتر، تضمینکننده بازتولید سیگنال با وفاداری بالا در اندازهگیریهای لرزش دینامیکی و موقعیت استاتیکی است و پایهای قابل اعتماد برای تحلیلهای تشخیصی پیشرفته فراهم میآورد.
4. اتصال امن برای محیطهای مستعد لرزش
این پروب با تجهیز به کانکتور کوچک هممحور اختصاصی ClickLoc، اتصالی ایمن و قفلشونده را فراهم میکند که در برابر شل شدن ناشی از لرزش ماشین مقاومت بالایی دارد. این ویژگی برای حفظ انتقال سیگنال بدون وقفه و صحت دادهها در کاربردهای با لرزش شدید ضروری است و از بروز هشدارهای کاذب یا از دست دادن دادهها جلوگیری میکند.
