بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330901-00-90-10-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
توضیح

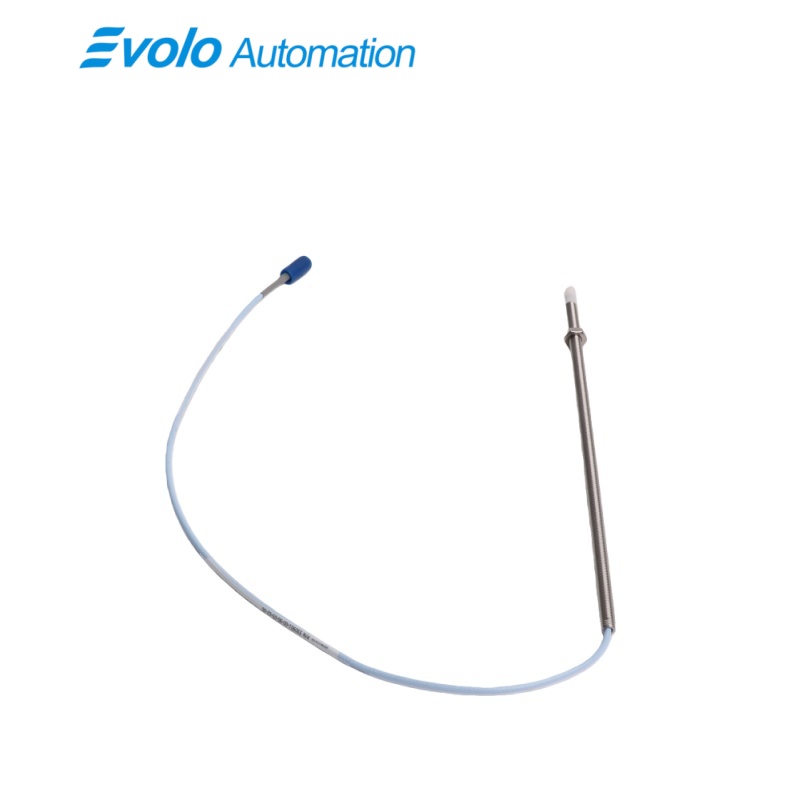

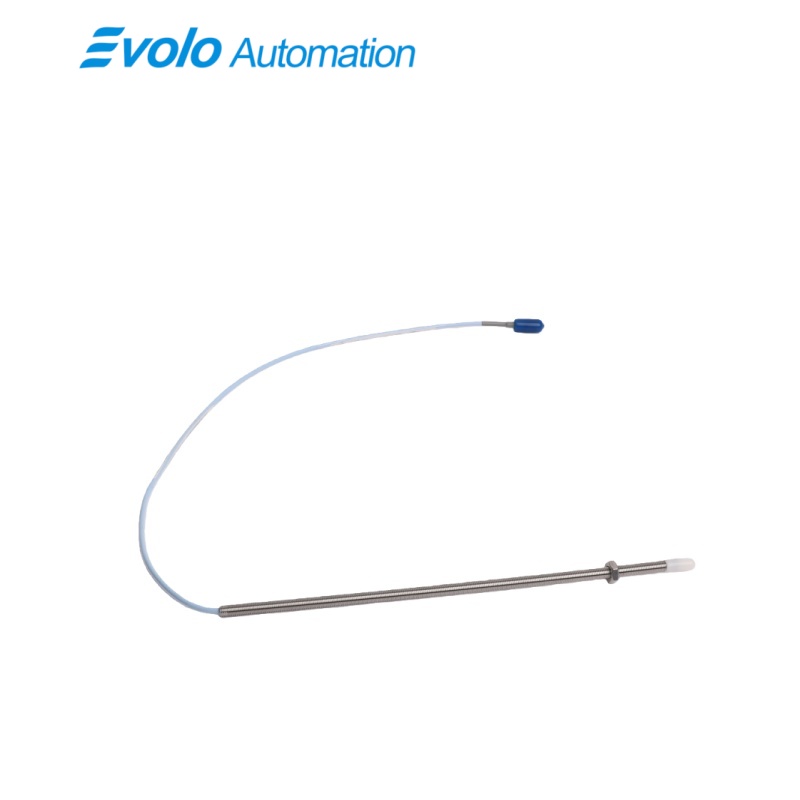

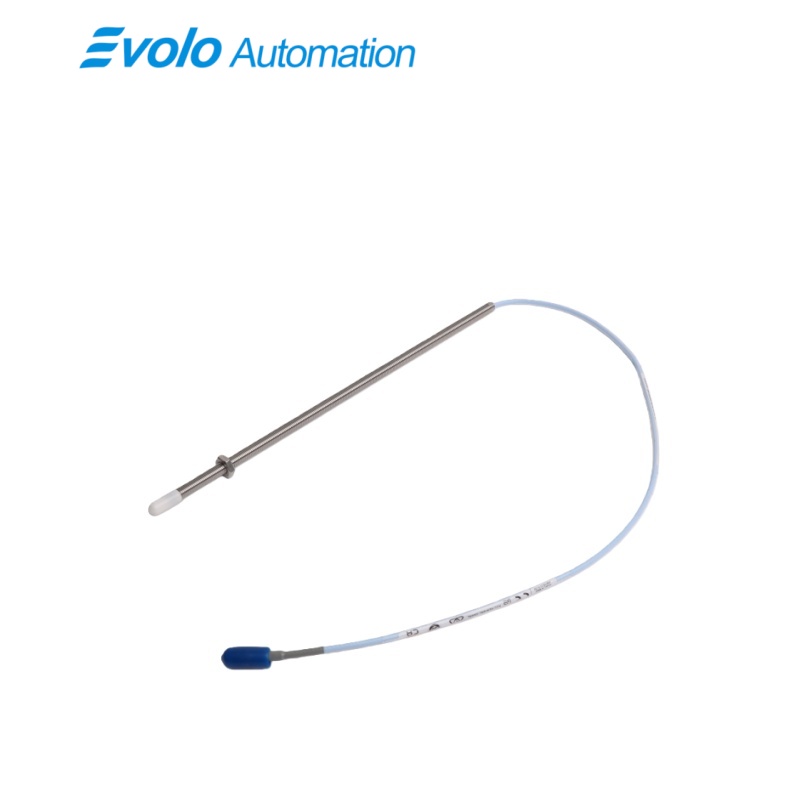

مدل 330901-00-90-10-02-05 یک ترانسدیوسر تخصصی و با عملکرد بالا در مجموعه حسگرهای نزدیکی 3300 NSv از شرکت Bently Nevada است. این حسگر نزدیکی 3300 NSv بهطور خاص برای کاربردهای ماشینآلات حیاتی طراحی شده است که در آن قابلیت «Narrow Sideview» (NSv) ضروری است. برخلاف سنسورهای معمولی، مدل 330901-00-90-10-02-05 برای کار با دقت بالا در فضاهای محدود، مانند سوراخهای کوچک یا پوستههای داخلی ماشینآلات با دسترسی محدود طراحی شده است که در آن تداخل دیوارههای جانبی معمولاً سیگنال یک حسگر استاندارد 8 میلیمتری را تضعیف میکند. بهعنوان یکی از اجزای اساسی سری حسگرهای نزدیکی 3300 NSv، این مدل دارای طول کلی محفظه 90 میلیمتر و طول بدون رزوه صفر اینچ است و فرم محکم و یکدستی را برای نصب در حالت فلت (flush-mount) فراهم میکند.
هسته فنی 330901-00-90-10-02-05 مبتنی بر اصل جریان گردابی پیچیدهای است که سیگنال ولتاژ خطی تولید میکند که با فاصله بین نوک پروب و هدف رسانا تناسب دارد. در اکوسیستم پروبهای نزدیکی 3300 NSv، این پروب برای شفتهای کوچک (کمتر از 51 میلیمتر یا 2 اینچ) بهینهسازی شده است و در محدوده 1.5 میلیمتر (60 میل) خطیبودن بسیار خوبی حفظ میکند. این ویژگی 330901-00-90-10-02-05 را به یک پروب نزدیکی 3300 NSv ایدهآل برای توربو اکسپندرهای سرعت بالا، کمپرسورهای گریز از مرکز کوچک و واحدهای تبرید تبدیل میکند.
کاربردها
مدل 330901-00-90-10-02-05 عمدتاً برای نظارت بر ارتعاش شعاعی و موقعیت محوری در ماشینآلات با سوراخ کوچک استفاده میشود. به دلیل طراحی «نما از پهلو باریک» (NSv)، این محصول انتخاب ترجیحی برای کمپرسورهای صنعتی یخچالی و واحدهای گریز از مرکز هوایی است که محل نصب آنها در داخل یک سوراخ باریک قرار دارد. این سنسورهای نزدیکی 3300 NSv را میتوان در فضاهای ساختاری باریک نصب کرد بدون اینکه سیگنال توسط فلز اطراف اعوجاج پیدا کند و دادههای دقیقی از حرکت شفت ارائه دهند که سنسورهای معمولی قادر به ثبت آن نیستند.
این پروب برای نظارت بر شفتهای با سرعت بالا و قطر کم (کمتر از ۲ اینچ) بسیار مؤثر است. در توربو اکسپاندرها و پمپهای دقیق، منحنی شفت اغلب خطیبودن سنسورهای استاندارد را تحت تأثیر قرار میدهد. مدل 330901-00-90-10-02-05 با متمرکز کردن میدان سنجش، این مشکل را حل میکند و امکان اندازهگیری دقیق فاصله و تحلیل ارتعاشات را فراهم میآورد. این امر تضمین میکند که حتی کوچکترین عدم تعادل یا عدم ترازی یاتاقانها در مراحل اولیه تشخیص داده شوند و داراییهای چرخشی با ارزش بالا از خرابی کامل محافظت شوند.
مدل 330901-00-90-10-02-05 به عنوان یک ابزار مرجع فاز و سنجش سرعت (Keyphasor) در محیطهای حرارتی سخت ایفای نقش حیاتی میکند. با طول کلی ۱٫۰ متر و فاصله تنظیمی توصیهشده ۱٫۰ میلیمتر، این سنسور بهدرستی با استفاده از شیارهای زمانبندی یا شیارهای کلیدی روی یک شفت در حال چرخش فعال میشود. دامنه وسیع دمایی آن اجازه میدهد تا در نزدیکی خروجی توربین یا در سیستمهای خنککننده کریوژنیک کار کند و دادههای همگامسازیشده لازم برای بردارهای ارتعاشی 1X و سیستمهای محافظت در برابر افزایش سرعت را فراهم آورد.
مشخصات
|
دمای کاری و نگهداری: |
-66°C تا +1 85°F تا -6 0°F تا +35 0°F) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
45 ω |
|
محدوده خطی: |
1.8 میلیمتر |
|
سیمکشی در محل: |
0.2 تا 1.6 mm2 (16 تا 24 AWG) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
توان ： |
نیازمند ولتاژ -19.5 ولت مستقیم تا -25 ولت مستقیم بدون مانع در 11 |
مزیت رقابتی
1. مقاومت عالی در برابر تداخل دید جانبی
محصول 330901-00-90-10-02-05 دارای هندسه خاص «دید جانبی باریک» است که ویژگی مشخصکننده سنسورهای نزدیکی 3300 NSv میباشد. این امر اجازه میدهد تا سنسور در بدنههای فلزی به صورت فرو رفته یا در سطح نصب شود که معمولاً باعث «اتصال متقاطع» یا اشباع سیگنال در سنسورهای بزرگتر میشود. این قابلیت طراحی ماشینآلات و جایگزینی مجدد سنسورها را در محیطهای مکانیکی شلوغ به شدت ساده میکند.
2. محافظت مکانیکی و اتصال پیشرفته
این مدل مجهز به کانکتور کواکسیال کوچک ClickLoc به همراه محافظ کانکتور اختصاصی است. این مزیت از باز شدن سنسور در محیطهای با شتاب بالا جلوگیری کرده و رابط الکتریکی را در برابر رطوبت، روغن و گرد و غبار محافظت میکند. این امر مقاومت خروجی پایدار 45 اهم را تضمین کرده و یکپارچگی سیگنال را در طول کابل یکپارچه 1.0 متری حفظ میکند و مداخلات تعمیر و نگهداری را کاهش میدهد.
3. خطیبودن دقیق روی اهداف کوچک
برخلاف سنسورهای عمومی 8 میلیمتری که در تشخیص انحنای هدف با مشکل مواجه میشوند، سنسور 330901-00-90-10-02-05 در کارخانه بهگونهای تنظیم شده است که خطیبودن بالایی روی محورهایی با قطر کمتر از 51 میلیمتر داشته باشد. این دقت امکان تفکیک دقیقتر ارتعاشات را فراهم میکند و به تیمهای نگهداری اجازه میدهد تغییرات ظریفی در سلامت ماشین را شناسایی کنند که توسط سنسورهای نزدیکی کمتر تخصصی، «میانگینگیری» شده یا نادیده گرفته میشوند.
