مرور کلی

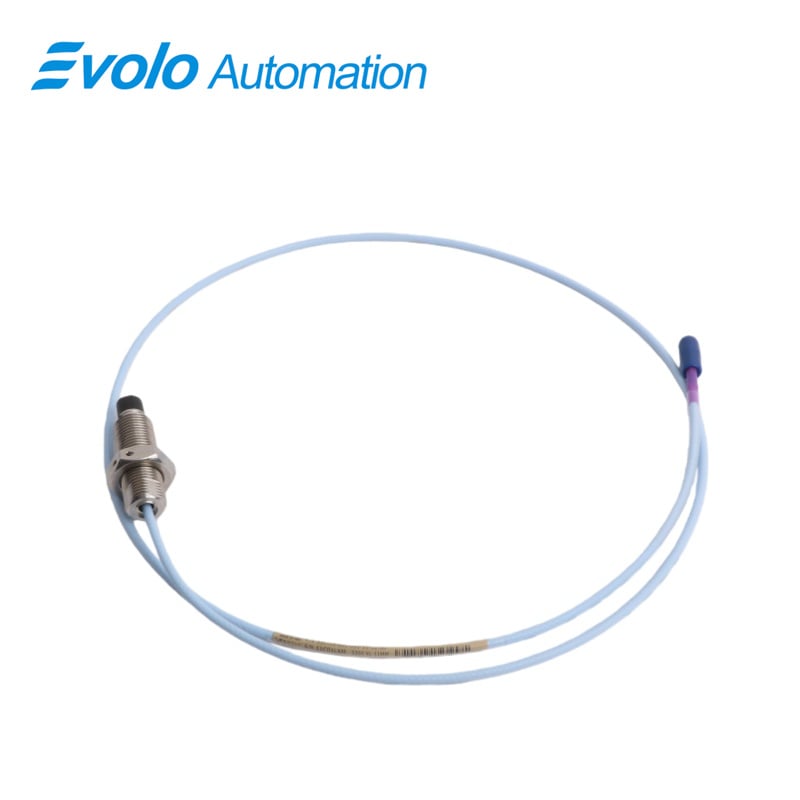

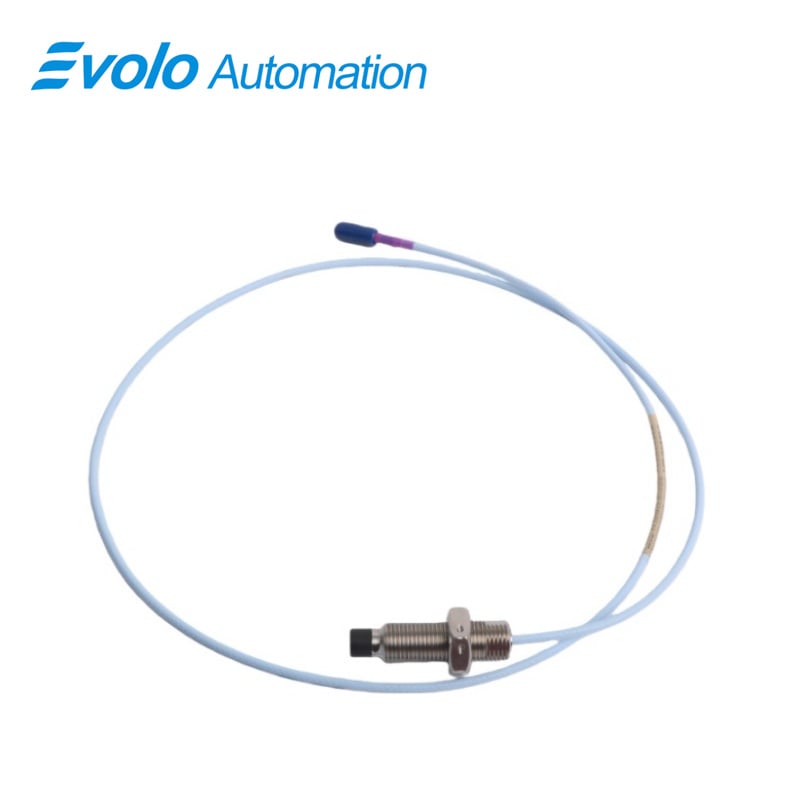

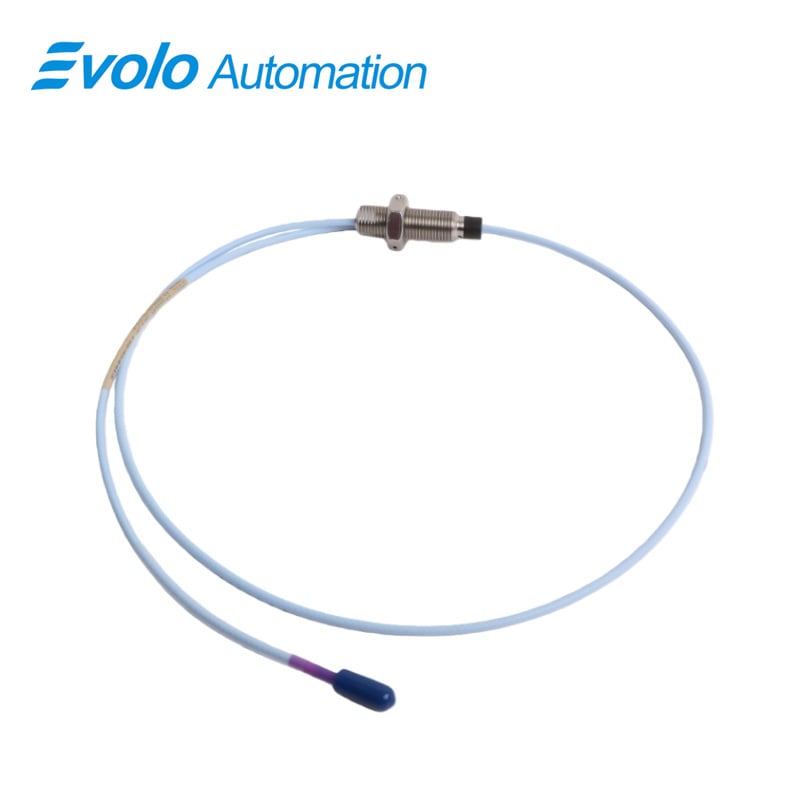

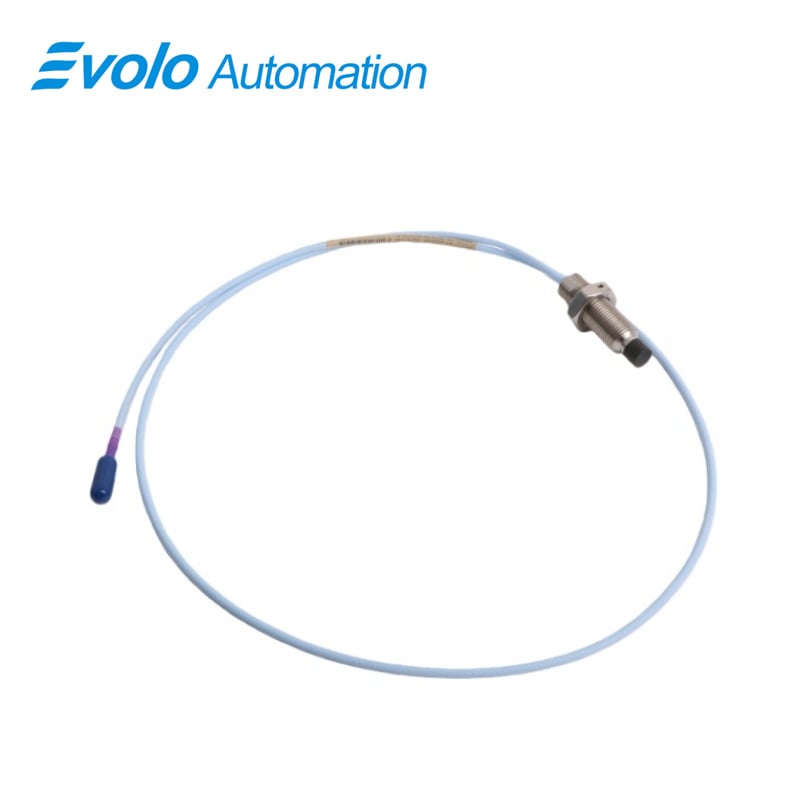

330709-000-090-10-02-00 3300 XL 11 mm پروب نزدیکی
در یک نگاه
| محل اصل: | ایالات متحده آمریکا |
| نام تجاری: | بنتلی نوادا |
| شماره مدل: | 330709-000-090-10-02-00 |
| کمترین مقدار سفارش: | 1 |
| جزئیات بستهبندی: | نو اصلی، دربستهبندی کارخانه |
| زمان تحویل: | 5 تا 7 روز |
| شرایط پرداخت: | T/T |
| توانایی تأمین: | در انبار |
خلاصه ی محصول
توضیحات
پروب نزدیکی 330709-000-090-10-02-00 3300 XL 11 میلیمتر یک ترانسدوسراِز تماس با کارایی بالا است که بهطور خاص برای کاربردهای پیشرفته در اتوماسیون صنعتی و نظارت بر لرزش طراحی شده است. با حساسیت خروجی 3.94 ولت بر میلیمتر (100 میلیولت بر میل)، این پروب امکان اندازهگیری دقیق همزمان لرزش و جابهجایی در ماشینآلات بابیت روغنی را فراهم میکند. سر پروب بزرگ 11 میلیمتری آن، محدوده خطی گستردهتری را نسبت به پروبهای استاندارد 3300 XL 8 میلیمتری ارائه میدهد و آن را به گزینهای ایدهآل برای کاربردهایی که نیاز به تشخیص با وضوح بالا و محدوده بلند دارند، تبدیل میکند.
سنسور 3300 XL 11 میلیمتر Proximitor به عنوان جایگزین مدرن برای سیستمهای قدیمی ترانسدیوسر سری 7200 با ابعاد 11 میلیمتر و 14 میلیمتر طراحی شده است. ارتقا به این مدل ادغام بدون درز با سیستمهای اتوماسیون و نظارت از جمله سیستمهای نظارتی 3500 را تضمین میکند که نیازمند نرمافزار پیکربندی بهروز برای شناسایی سنسورهای 3300 XL 11 میلیمتر هستند. ممکن است سیستمهای نظارتی موجود 3300 برای سازگاری کامل نیاز به اصلاحات جزئی داشته باشند. نصب حرفهای و پشتیبانی از نمایندگان فروش و خدمات محلی ABB توصیه شده است.
طراحی مستحکم برای اتوماسیون صنعتی:
سوند در ترکیبات متعددی موجود است، از جمله موارد زرهپوش و بدون زره، با رزوههای سوند ½-20، 5⁄8-18، M14 X 1.5 و M16 X 1.5. نسخههای نصب معکوس از رزوههای 3⁄8-24 یا M10 X 1 استفاده میکنند. کانکتورهای طلاییشده برنجی ClickLoc اتصالی محکم و مقاوم در برابر لرزش را تضمین میکنند. تکنیک اختصاصی قالبگیری TipLoc ارتباطی بادوام بین نوک و بدنه سوند را تضمین میکند، در حالی که طراحی CableLoc استحکام کششی 330 نیوتن (75 پوند) برای اتصال ایمن کابل فراهم میکند.
قابلیت اطمینان و حفاظت افزایشیافته:
کابلکشی اختیاری FluidLoc از نشت روغن و مایعات از طریق کابل پروب و محافظهای اتصال، حفاظت محیطی عالی در شرایط مرطوب یا بخار را جلوگیری میکند. هر پروب شامل یک مهره قفلی با سوراخهای از پیش سوراخشده برای سیم ایمنی است که امنیت نصب را افزایش میدهد. این ویژگیها پروبهای نزدیکی 3300 XL 11 میلیمتری مدل 330709-000-090-10-02-00 را به راهحلی قابل اعتماد و دقیق برای سیستمهای صنعتی خودکار مدرن تبدیل میکند و نظارت دقیق و بلندمدت بر ارتعاش و موقعیت را تضمین میکند.
توابع کلیدی
کاربردها
پروب نزدیکی 3300 XL 11 میلیمتر (330709-000-090-10-02-00) برای اندازهگیری ارتعاش و جابجایی بدون تماس با دقت بالا در محیطهای صنعتی سختافزاری طراحی شده است. نوک بزرگتر 11 میلیمتری آن دامنه خطی طولانیتری نسبت به سیستمهای استاندارد 8 میلیمتری فراهم میکند و آن را به گزینهای ایدهآل برای کاربردهایی که نیاز به قابلیت اندازهگیری گستردهتر دارند تبدیل میکند. کاربردهای اصلی شامل:
1. نظارت بر موقعیت محوری (فشار)
این پروب بهطور گسترده برای اندازهگیری دقیق موقعیت محوری در ماشینهای دارای یاتاقان لایه روغنی استفاده میشود و امکان تشخیص تغییرات ظریف در همترازی شفت و شرایط فشار محوری را برای اپراتورها فراهم میکند. ساختار مستحکم آن، عملکرد قابل اعتمادی را حتی در محیطهای با ارتعاش بالا و دمای زیاد تضمین میکند.
۲. نظارت بر انبساط تفاضلی در توربینهای بخار
در توربینهای بخار، باید انبساط تفاضلی شیبدار بهدقت نظارت شود تا از تنش حرارتی بیش از حد جلوگیری شود. پروب نزدیکی ۳۳۰۰ XL ۱۱ میلیمتری اندازهگیریهای پیوسته و با وضوح بالا را فراهم میکند تا به کارایی و قابلیت اطمینان توربین کمک کند.
۳. موقعیت میله و تشخیص سقوط میله در کمپرسورهای تناوبی
این پروب برای کمپرسورهای تناوبی مناسب است، جایی که نظارت دقیق بر موقعیت میله و سقوط آن برای جلوگیری از آسیب مکانیکی و حفظ عملکرد بهینه ضروری است. محدوده خطی گسترده آن، تشخیص دقیق را در شرایط مختلف کاری تضمین میکند.
۴. دستگاه اندازهگیری دور موتور و اندازهگیری سرعت صفر
سیستم میتواند با تنظیمات تاچومتر برای نظارت بر سرعت چرخشی، از جمله تشخیص سرعت صفر، ادغام شود. این کاربرد حیاتی است برای ماشینهایی که به نظارت در هنگام راهاندازی و خاموششدن نیاز دارند تا عملکرد ایمن را تضمین کنند.
5. سیگنالهای مرجع فاز (کیفازور)
برای نظارت دینامیکی روتور، پروب 3300 XL 11 میلیمتر سیگنالهای مرجع فاز قابل اعتماد (کیفازور) را فراهم میکند تا از تحلیل ارتعاش، بالانسینگ روتور و برنامههای نگهداری پیشبینانه پشتیبانی کند.
6. کاربردهای بازسازی و ارتقا
این پروب به عنوان جایگزین مستقیم برای ترانسدوسرهای قدیمی سری 7200 با ابعاد 11 میلیمتر و 14 میلیمتر طراحی شده است. هنگام ارتقا، تمام اجزا باید با اجزای 3300 XL 11 میلیمتر جایگزین شوند و سیستمهای نظارتی، مانند سیستم نظارتی 3500، ممکن است به نرمافزار پیکربندی بهروزرسانی شده نیاز داشته باشند تا سازگاری تضمین شود.
7. نصبهای در محیطهای سخت
با گزینههای مورد محافظه شده یا بدون مورد محافظه، رزوه M16 X 1.5 و آببندی کابل FluidLoc، سوند نزدیکی 3300 XL 11 میلیمتر مناسب نصب در محیطهای مرطوب، روغنی یا با دمای بالا است. محافظههای اتصال و مهرههای قفلی با سوراخ از پیش تراشیده شده برای سیم ایمنی قابلیت اطمینان و حفاظت محیطی را افزایش میدهند.
بهطور کلی، سوند نزدیکی 3300 XL 11 میلیمتر مدل 330709-000-090-10-02-00 ایدهآل برای کاربردهای نظارت حیاتی در سیستمهای تولید انرژی، پتروشیمی و اتوماسیون صنعتی است که دقت، دوام و محدوده اندازهگیری خطی گسترده ضروری باشند.
مشخصات رسمی
جزئیات سریع
| گزینه طول بدون رزوه: | 00 0 میلیمتر |
| گزینه طول کل محفظه: | 090 90 میلیمتر |
| گزینه طول کل: | 10 1.0 متر (3.3 فوت) |
| گزینه کانکتور و نوع کابل: | 02 کانکتور کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
| گزینه تأییدیه موسسه: | 00 مورد نیاز نیست |
| ابعاد: | 2.8x2.7x120 سانتیمتر |
| وزن: | 0.1کگ |
مشخصات فنی
| محدوده دمای کار: | -55°C تا 121°C (-67°F تا 250°F) |
| ضد ضربه بودن: | 5,000 g پیک، حداکثر |
| رطوبت نسبی: | تا 100% غیرغوطشونده؛ بدنه درببسته است. |
| حساسیت کرنش پایه: | 0.005 اینچ/ثانیه/میلیکرنش. |
| حساسیت میدان مغناطیسی: | <51 میلیمتر/ثانیه/گاوس (50 گاوس، 50-60 هرتز). |
| جنس پوسته: | 316L استیل ضد زنگ |
| گشتاور نصب: | 32-46 کیلوگرمسانتیمتر (24-40 اینچ-پوند) حداکثر |
| زمیندهی: | مورد منزوی |
پرسشهای متداول
شماره مدل چیست؟
شماره مدل فهرستشده ۳۳۰۷۰۹-۰۰۰-۰۹۰-۱۰-۰۲-۰۰ است.
نام برند چیست؟
نام برند ذکرشده Bently Nevada است.
محل ساخت چیست؟
محل ساخت ذکرشده ایالات متحده آمریکا است.
جزئیات بستهبندی چیست؟
جزئیات بستهبندی ذکرشده اصلی، نو و در بستهبندی مهرشده کارخانه است.
زمان تحویل چقدر است؟
زمان تحویل ذکرشده ۵ تا ۷ روز است.
آیا این مدل موجود است؟
وضعیت موجودی اعلامشده، موجود است.
شرایط پرداخت چیست؟
شرایط پرداخت اعلامشده، انتقال بانکی (T/T) است.
یادداشتهای سازگردی و سفارش
مزیت رقابتی
دامنه خطی گسترده برای اندازهگیری با دقت بالا
سنسور نزدیکی 3300 XL 11 میلیمتری دارای اندازه نوک بزرگتری است که در مقایسه با سیستمهای استاندارد 8 میلیمتری، دامنه اندازهگیری خطی طولانیتری را فراهم میکند. این ویژگی آن را به گزینهای ایدهآل برای کاربردهای موقعیت محوری، انبساط تفاضلی شیب، موقعیت میله، تاچومتر و مرجع فاز (Keyphasor) در ماشینهای دارای یاتاقان لایه روغنی تبدیل میکند و پایش دقیق ارتعاش و جابجایی را حتی در شرایط سخت عملیاتی تضمین میکند.
ساختار محکم و قابل اعتماد
سنسور از فولاد ضدزنگ AISI 304 و نوک پروب از جنس پلیفنیلن سولفید (PPS) ساخته شده و قادر است در دماهای حداقل -52°C تا حداکثر +177°C (-62°F تا +351°F) به خوبی عمل کند. طراحیهای اختصاصی قالبگیری TipLoc و اتصال کابل CableLoc، اتصال محکم و یکپارچه کابل را تضمین کرده و قابلیت اطمینان بلندمدت در محیطهای صنعتی سخت را فراهم میآورند.
گزینههای نصب انعطافپذیر
این سوند از پیکربندیهای مختلف رزوه پشتیبانی میکند (M16 × 1.5، M14 × 1.5، ½-20، 5⁄8-18) و نسخههای شاتوندار و بدون شاتون ارائه میدهد. گزینههای نصب معکوس با رزوههای 3⁄8-24 یا M10 × 1 نیز موجود است که امکان ادغام آسان در سیستمهای موجود و چیدمانهای متنوع ماشینآلات را فراهم میکند.
ویژگیهای پیشرفته کانکتور و کابل
کانکتورهای ClickLoc با روکش طلا بهصورت محکم قفل میشوند و از باز شدن تصادفی جلوگیری میکنند، در حالی که محافظ اختیاری کانکتور مقاومت محیطی را در شرایط مرطوب یا روغنی افزایش میدهد. گزینههای کابل FluidLoc از نشت روغن یا سیالات جلوگیری کرده و ایمنی عملیاتی را بهبود بخشیده و نیاز به نگهداری را به حداقل میرساند.
مسیر ارتقای بدون درز سیستم
سیستم 3300 XL 11 میلیمتر به عنوان جایگزین مدرن برای ترانسدیوسرهای قدیمی سری 7200 با اندازه 11 میلیمتر و 14 میلیمتر طراحی شده است. هنگامی که همراه با نرمافزار بهروزرسانیشده سیستم نظارتی 3500 استفاده شود، امکان ارتقای روان سیستم را فراهم میکند و در عین حال با چارچوبهای نظارتی موجود سازگاری حفظ میشود.
پایداری استثنایی سیگنال
با حساسیت تامین کمتر از ۲ میلیولت تغییر به ازای هر ولت تغییر ورودی و مقاومت خروجی ۵۰ اهم، سنسور نزدیکی 3300 XL 11 mm سیگنالهای پایدار و با وفاداری بالا را برای نظارت دقیق وضعیت و نگهداری پیشبینانه فراهم میکند.
