مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330190-045-01-CN |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول کابل: |
4.5 متر (14.8 فوت) |
|
گزینه محافظ اتصالات و کابل: |
کابل جنگهدار |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
جنس کابل امتداد: |
75 Q سهمحوری، عایقبندیشده با فلوئورواتیلن پروپیلن (FEP) |
|
ابعاد: |
28x27x2 سانتیمتر |
|
وزن: |
0.44 کیلوگرم |
توضیحات

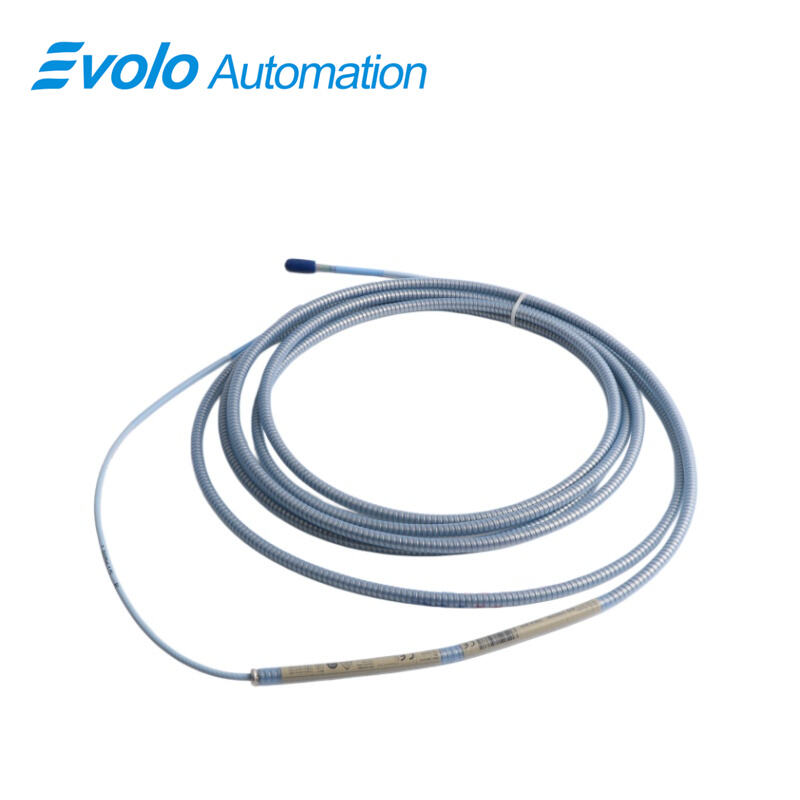

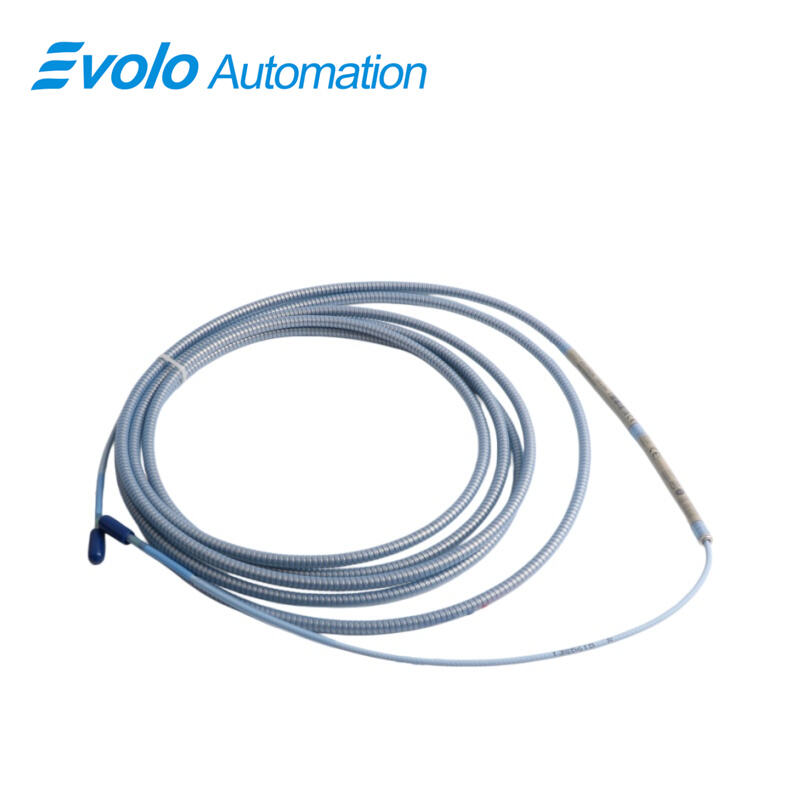

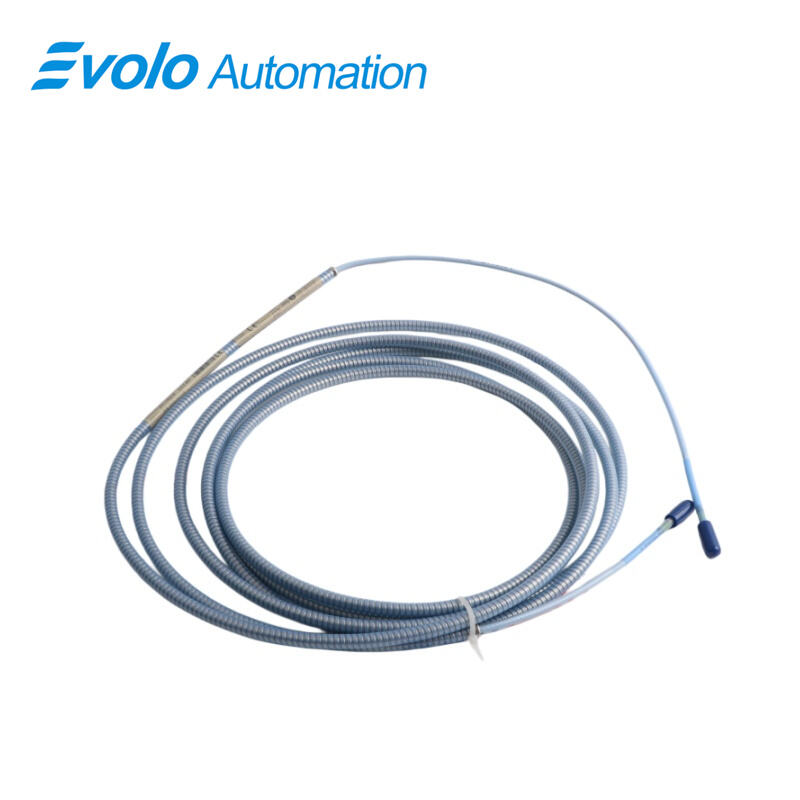

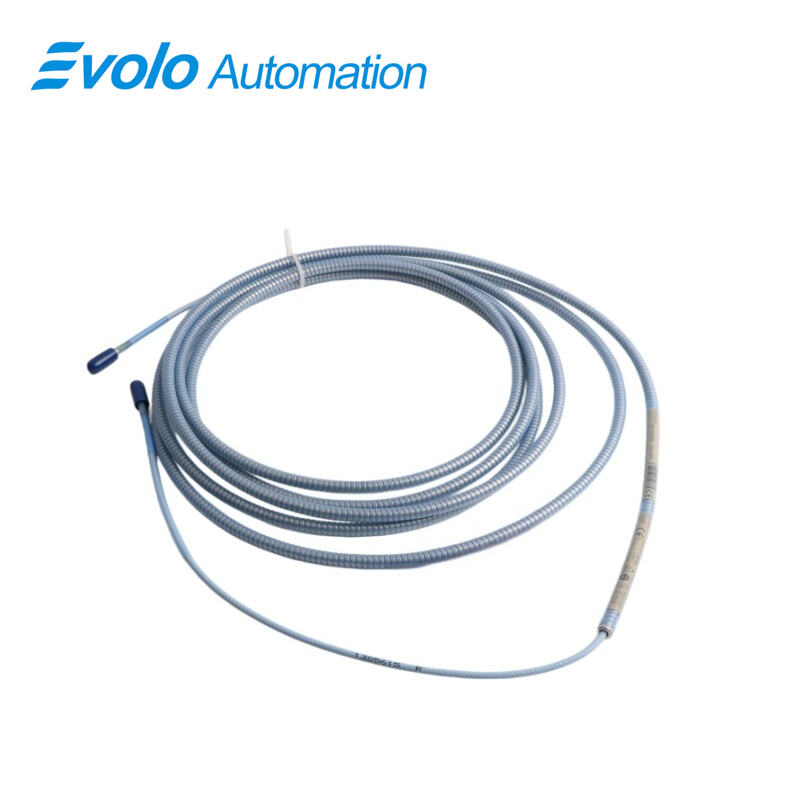

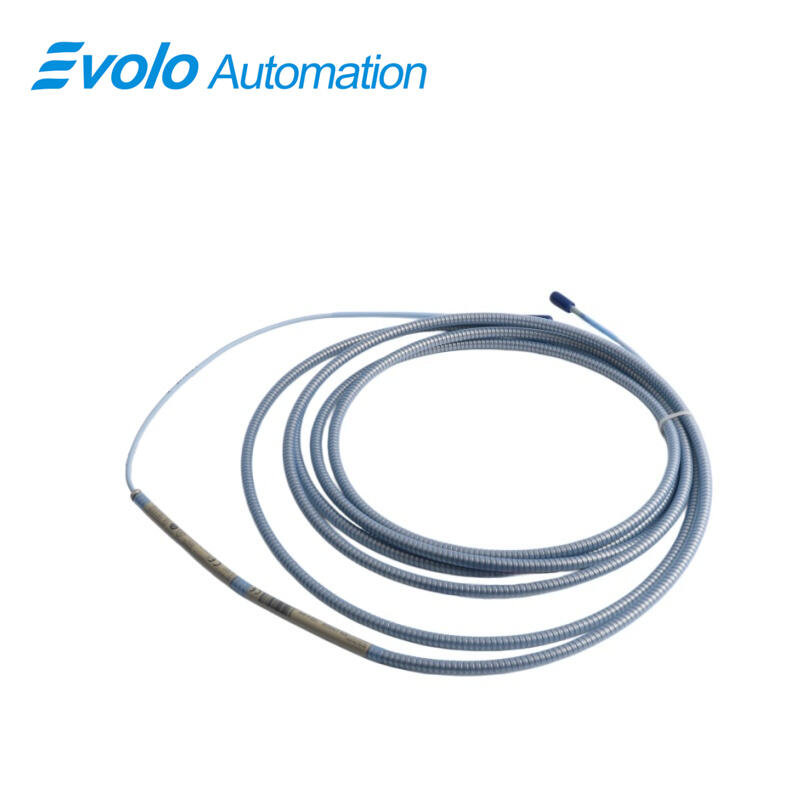

The 330190-045-01-CN کابل افزایشدهنده محدوده دمای گسترده (ETR) 3300 XL شامل کابل افزایشدهنده زرهپوش ۴٫۵ متری با عایق سهمحوری FEP با مقاومت الکتریکی ۷۵ اهم بوده و امکان سیمکشی در محل را برای سیمهایی با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع فراهم میکند. این محصول 330190-045-01-CN کابل افزایشدهنده محدوده دمای گسترده (ETR) 3300 XL دارای محدوده خطی ۲ میلیمتر، پاسخ فرکانسی ۰ تا ۱۰ کیلوهرتز و مقاومت خروجی ۵۰ اهم است و تغییرات ولتاژ آن ناچیز است (کمتر از ۲ میلیولت به ازای هر ولت ورودی). این محصول برای اندازهگیری ارتعاش، موقعیت و سیگنالهای Keyphasor طراحی شده است. 330190-045-01-CN کابل افزایشدهنده محدوده دمای گسترده (ETR) 3300 XL در دماهای شدید از ۵۲- درجه سانتیگراد تا ۲۶۰+ درجه سانتیگراد (۶۲- درجه فارنهایت تا ۵۰۰+ درجه فارنهایت) کار میکند و اندازهگیریهای دقیق را برای اهدافی با حداقل قطر ۲/۱۵ میلیمتر تضمین میکند. تأییدیههای CSA، ATEX و IECEx این محصول را برای نظارت خودکار بر یاتاقانهای لایهای مایع، تشخیص سرعت و ادغام با سنسورهای استاندارد ۳۳۰۰ XL Proximitor مناسب میسازد، در حالی که بهبودهای CableLoc و TipLoc اتصال پروبها را تثبیت کرده و از نشت جلوگیری میکنند. 330190-045-01-CN کابل افزایشدهنده محدوده دمای گسترده (ETR) 3300 XL ایدهآل برای نظارت خودکار بر یاتاقانهای لایهای مایع، تشخیص سرعت و ادغام با سنسورهای استاندارد ۳۳۰۰ XL Proximitor، در حالی که بهبودهای CableLoc و TipLoc اتصال پروبها را تثبیت کرده و از نشت جلوگیری میکنند.
کاربردها
کاربرد: اندازهگیری ارتعاش در یاتاقانهای لایهای مایع
The کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN ارتعاش شافت را در ماشینآلات مجهز به یاتاقانهای لایهای مایع پایش میکند. این سنسور از نوک پروب با محدوده خطی ۲ میلیمتر و مقاومت خروجی ۵۰ اهم استفاده میکند و حرکت را در محدوده پاسخ فرکانسی ۰ تا ۱۰ کیلوهرتز تشخیص میدهد. کابل افزایشیافته زرهپوش ۵/۴ متری با عایق سهمحوری FEP و امپدانس ۷۵ اهم، صحت سیگنال را در دماهای بین ۵۲- درجه سانتیگراد تا ۲۶۰+ درجه سانتیگراد حفظ میکند.
کاربرد: تشخیص موقعیت شافت
با کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN ، اپراتورها میتوانند موقعیت ساکن شفتهای در حال چرخش را اندازهگیری کنند. این سیستم از حداقل ابعاد هدف ۱۵٫۲ میلیمتر و تغییرات ولتاژ خروجی کمتر از ۲ میلیولت به ازای هر ولت تغییر در ولتاژ ورودی پشتیبانی میکند و دادههای دقیق موقعیت را برای ماشینآلات خودکار فراهم میسازد.
سرعت کاربرد و دریافت سیگنال کلیدفازور
The کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN سیگنالهای کلیدفازور و سرعت را برای نظارت بلادرنگ بر چرخش فراهم میکند. پاسخ فرکانسی آن تا ۱۰ کیلوهرتز و کابل افزایشی آن تا ۳۰۵ متر، امکان ادغام با سنسورهای پروکسیمیتور را برای نقاط اندازهگیری دور از محل فراهم میسازد.
مشخصات
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
پاسخ فرکانس: |
(0 تا 10 کیلوهرتز)، +0، -3 دسیبل، با تا 305 متر (1000 فوت) سیمکشی در محل |
|
حداقل اندازه هدف: |
قطر 15.2 میلیمتر (0.6 اینچ) (هدف صاف) |
|
کابل محدوده دمای گسترده: |
-52°C تا +260°C (-62°F تا +500°F) |
|
متریال: |
سهمحوره 75 اهمی، با عایق پرفلوروآلکوکسی (PFA). |
مزیت رقابتی
مزیت رقابتی: جایگزینی آسان پروب
The کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN از طراحیهای تیپلاک (TipLoc) و کابللاک (CableLoc) استفاده میکند که امکان جایگزینی سریع پروبها و کابلها را بدون نیاز به کالیبراسیون روی نیمکت فراهم میسازد. کابل و پروب ETR استحکام کامل اتصال (نیروی کششی ۳۳۰ نیوتن) را حفظ میکنند و از نشت روغن یا مایعات جلوگیری مینمایند.
مزیت رقابتی: عملکرد در دمای بالا
The کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN در دماهای تا ۲۶۰ درجه سانتیگراد قابل عملیات است و امکان نصب آن را در محیطهای بسیار سختی فراهم میسازد که در آن سیستمهای استاندارد ۳۳۰۰ XL قادر به عملکرد نخواهند بود.
مزیت رقابتی: سیمکشی میدانی با فاصله طولانی
The کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN از سیمکشی در محل تا ۳۰۵ متر با تغییرات سیگنال کمتر از ±۳ دسیبل پشتیبانی میکند و امکان نظارت از راه دور بر نصبهای ماشینآلات بزرگ را فراهم میسازد.
مزیت رقابتی: دقت خودکار دادهها
با مقاومت خروجی ۵۰ اهم، تغییرات ولتاژ ناچیز (< ۲ میلیولت به ازای هر ولت ورودی) و محدوده خطی ۲ میلیمتر، کابل افزایشدهنده محدوده دمای گسترده (ETR) سری ۳۳۰۰ XL، مدل ۳۳۰۱۹۰-۰۴۵-۰۱-CN جمعآوری دقیق دادههای خودکار را برای تحلیل ارتعاش و موقعیت تضمین میکند.
