بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330180-12-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
طول کلی و گزینه نصب: |
طول سیستم 1.0 متر (3.3 فوت)، بدون سختافزار نصب |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
ورودی سنسور پروزیمیتور: |
قابل استفاده با یک زنگنگار غیرتماسی سری 3300 با قطر 5 میلیمتر، زنگنگار 3300 XL 8 میلیمتری و کابل افزایشی |
|
قدرت: |
-17.5 ولت مستقیم تا -26 ولت مستقیم |
|
جنس سنسور پروزیمیتور: |
آلومینیوم A308 |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
ابعاد: |
8.6x3.5x7 سانتیمتر |
|
وزن: |
0.22کیلوگرم |
توضیح

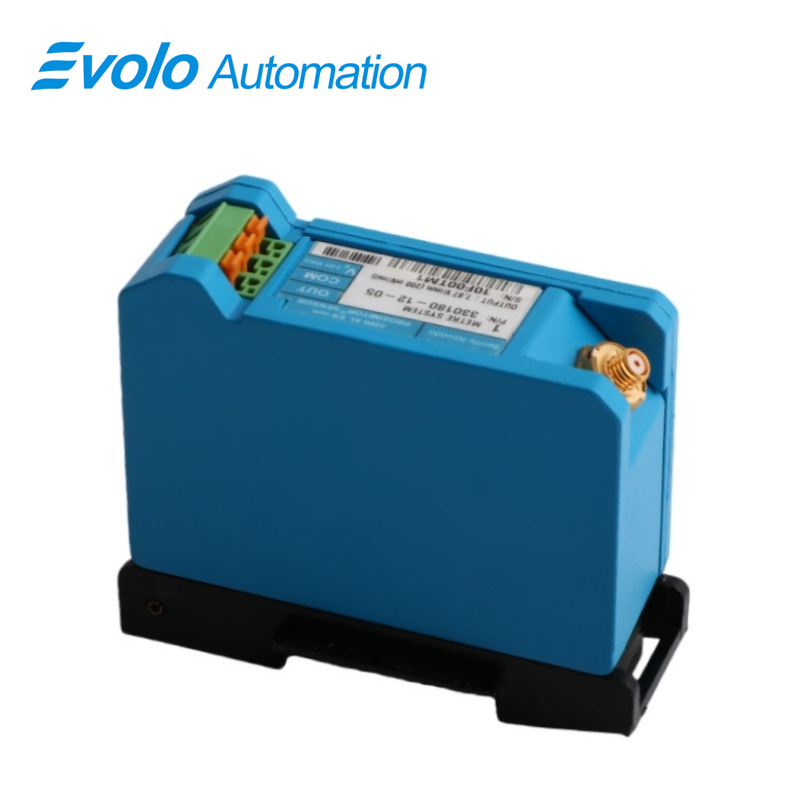

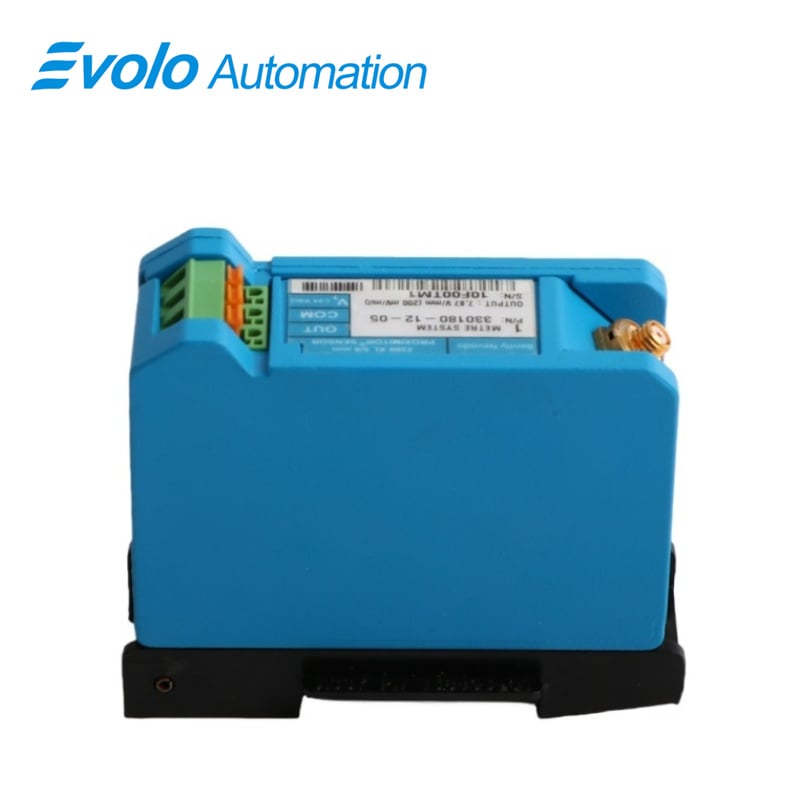

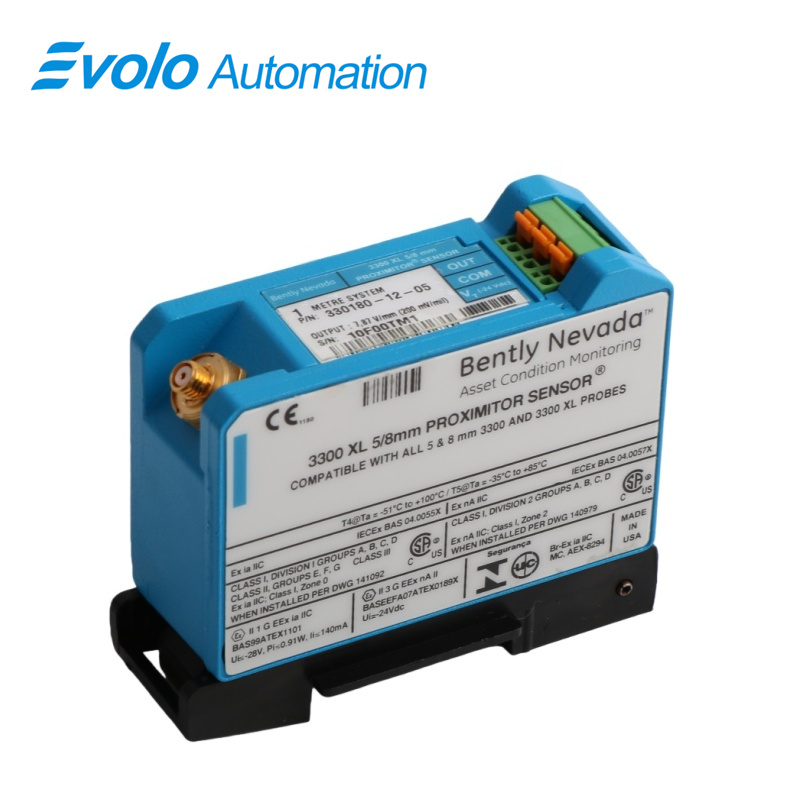

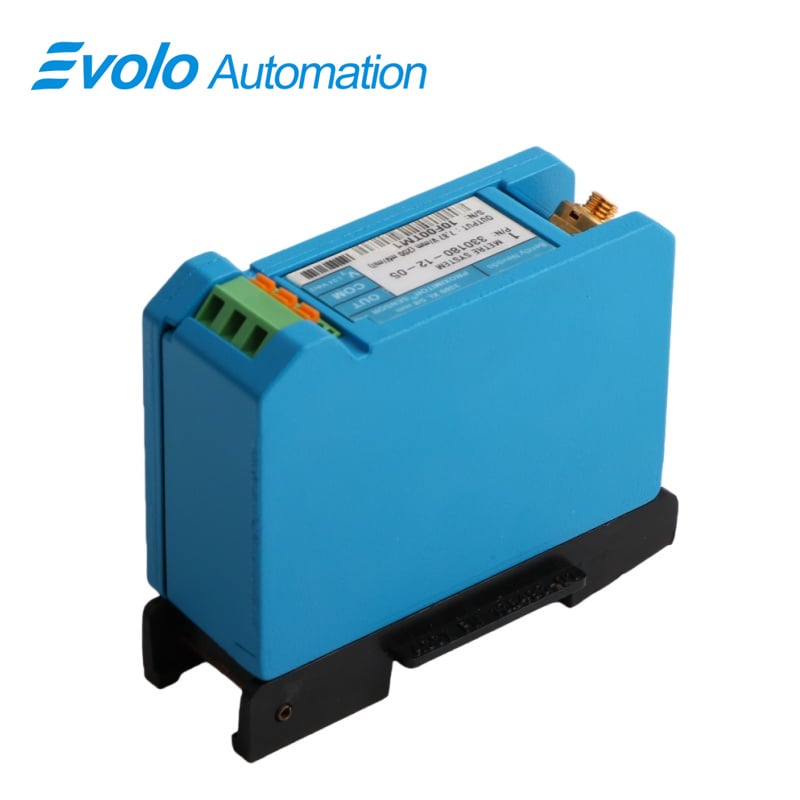

سنسور 330180-12-05 3300 XL Proximitor یک سیستم ترانسدیوسر نزدیکی با جریان گردابی با دقت بالا است که برای کاربردهای پیشرفته اتوماسیون صنعتی طراحی شده است. این سنسور که با پروبهای نزدیکی 5 میلیمتری سری 3300 و 8 میلیمتری 3300 XL و کابلهای امتداد آنها سازگار است، اندازهگیری دقیق موقعیت و ارتعاش را فراهم میکند که برای نظارت بر ماشینآلات دوار حیاتی است. سنسور Proximitor با محدوده ولتاژ ورودی وسیعی بین 17.5- تا 26- ولت مستقیم کار میکند، حساسیت تغذیهای کمتر از 2 میلیولت در هر ولت تغییر ورودی دارد و مقاومت خروجی 50 اهم ارائه میدهد. بدنه این سنسور از جنس آلومینیوم A308 بوده و قادر است در دماهای عملیاتی بسیار سخت بین 52- درجه سانتیگراد تا 100+ درجه سانتیگراد (62- درجه فارنهایت تا 212+ درجه فارنهایت) و دمای نگهداری تا 105 درجه سانتیگراد (221+ درجه فارنهایت) عملکرد داشته باشد. با پاسخ فرکانسی در محدوده 0 تا 10 کیلوهرتز و قابلیت پشتیبانی از تا 305 متر (1000 فوت) سیمکشی در محل، این سنسور امکان اندازهگیری بسیار دقیق ارتعاش و Keyphasor را فراهم میکند. سنسور 3300 XL Proximitor دارای تأییدیههای CSA، ATEX و IECEx بوده و ایمنی آن در محیطهای خطرناک تضمین شده است. طراحی ماژولار آن امکان یکپارچهسازی آسان در نصبهای ریلهای متراکم DIN یا نصب روی پنل را فراهم میکند و در عین حال مقاومت عالی در برابر تداخل الکترومغناطیسی/رادیویی (EMI/RFI) برای عملکردی پایدار و قابل اعتماد ارائه میدهد.
کاربردها
پایش ارتعاشات بیرینگ فیلم مایع
سنسور 3300 XL Proximitor سطح دقیق ارتعاشات در بیرینگهای فیلم مایع را اندازهگیری میکند و انحرافهایی به میزان 0.0247 ولت نوسانی بر گاوس را تشخیص میدهد. این امر امکان نگهداری پیشبینانه را فراهم کرده و توقفهای برنامهریزینشده را کاهش میدهد.
کنترل موقعیت ماشینآلات دوار
خروجی ولتاژ مستقیم آن که متناسب با فاصله پروب تا هدف است، اندازهگیری دقیق موقعیت را در توربینها، کمپرسورها و ژنراتورها تضمین میکند و همخطی ماشینآلات و کارایی عملیاتی را بهبود میبخشد.
تولید سیگنال مرجع کیفیزر
سیگنالهای قابل اعتماد کیفیزر را برای اندازهگیری سرعت و فاز فراهم میکند و تحلیل سرعت چرخشی تا 10 کیلوهرتز را با حداقل اعوجاج سیگنال پشتیبانی میکند.
اتوماسیون صنعتی در محیطهای سخت
با تأییدیههای CSA، ATEX و IECEx، این سنسور میتواند بهصورت ایمن در مناطق خطرناک از جمله واحدهای پتروشیمی و پلتفرمهای فراساحلی که ممکن است اتمسفرهای انفجاری وجود داشته باشد، عمل کند.
کاربردهای سیمکشی میدانی گسترده
پشتیبانی از طول کابلکشی تا 305 متر (1000 فوت)، که نصب از راه دور را بدون افت عملکرد ممکن میسازد و برای کارخانههای صنعتی بزرگ با سنسورهای پراکنده ایدهآل است.
مشخصات
|
مقاومت خروجی: |
50 Ω |
|
دمای عملیاتی: |
-52°C تا +100°C (-62°F تا +212°F) |
|
دمای ذخیره سازی: |
-52°C تا +105°C (-62°F تا +221°F) |
|
پاسخ فرکانس: |
(0 تا 10 کیلوهرتز)، +0، -3 دسیبل، با تا 305 متر (1000 فوت) سیمکشی در محل |
|
حداقل اندازه هدف: |
قطر 15.2 میلیمتر (0.6 اینچ) (هدف صاف) |
|
ولتاژ خروجی در میل ولت پیک به گاوس (سنسور 9 متری Proximitor): |
0.0247 (فاصله: 10) |
|
ولتاژ خروجی در میل ولت پیک به گاوس (سنسور 9 متری Proximitor): |
0.0323 (فاصله: 50) |
|
ولتاژ خروجی در میل ولت پیک به گاوس (سنسور 9 متری Proximitor): |
0.0348 (فاصله: 90) |
مزیت رقابتی
مقاومت بالا در برابر نویز الکترومغناطیسی/رادیویی (EMI/RFI)
طراحی پیشرفته نیاز به لولههای محافظ شیلددار یا پوستههای فلزی را حذف میکند، هزینه نصب را کاهش میدهد و عملکرد پایدار را در محیطهای با فرکانس رادیویی بالا ممکن میسازد.
طراحی مکانیکی مستحکم
پوسته آلومینیومی A308 همراه با فناوریهای اختراعشده TipLoc و CableLoc، دوام پروب و نگهداری کابل را تا 330 نیوتن (75 پوند-نیرو) تضمین میکند و فرآیند نگهداری را کمتر میسازد.
سازگاری معکوس
کاملاً قابل تعویض با قطعات سری 3300 با قطر 5 و 8 میلیمتر، که ارتقاء و جایگزینی مقرونبهصرفه را بدون نیاز به کالیبراسیون روی میز کار ممکن میسازد.
تس내ورانه گسترده
در محیطهای شدید از -52°C تا +100°C کار میکند و امکان پایش مداوم ماشینآلات را در فرآیندهای سرد و گرم فراهم میکند.
دقت و خطیبودن بالا
تناسب ولتاژ خروجی با تغییرات حداقل حساسیت (<2 میلیولت در ولت) دقت اندازهگیری ارتعاش و موقعیت را تضمین کرده و استانداردهای API 670 برای نظارت مکانیکی را برآورده میسازد.
