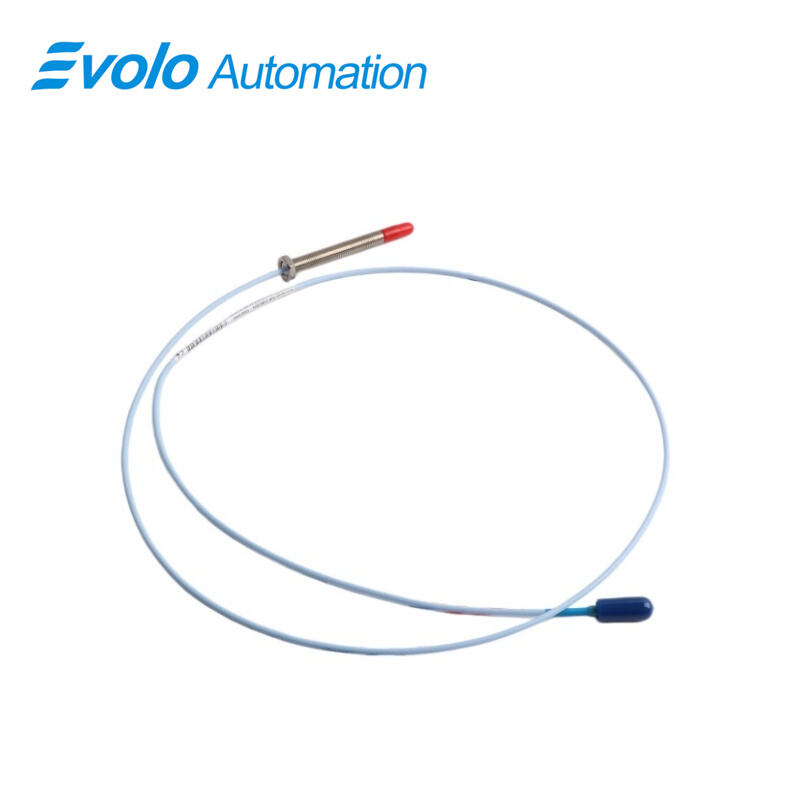

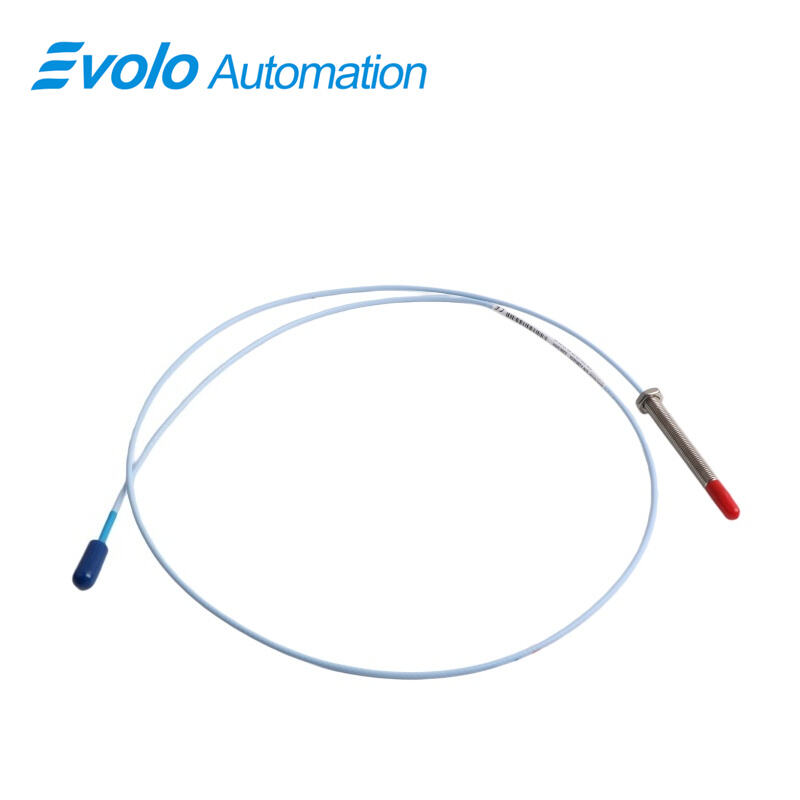

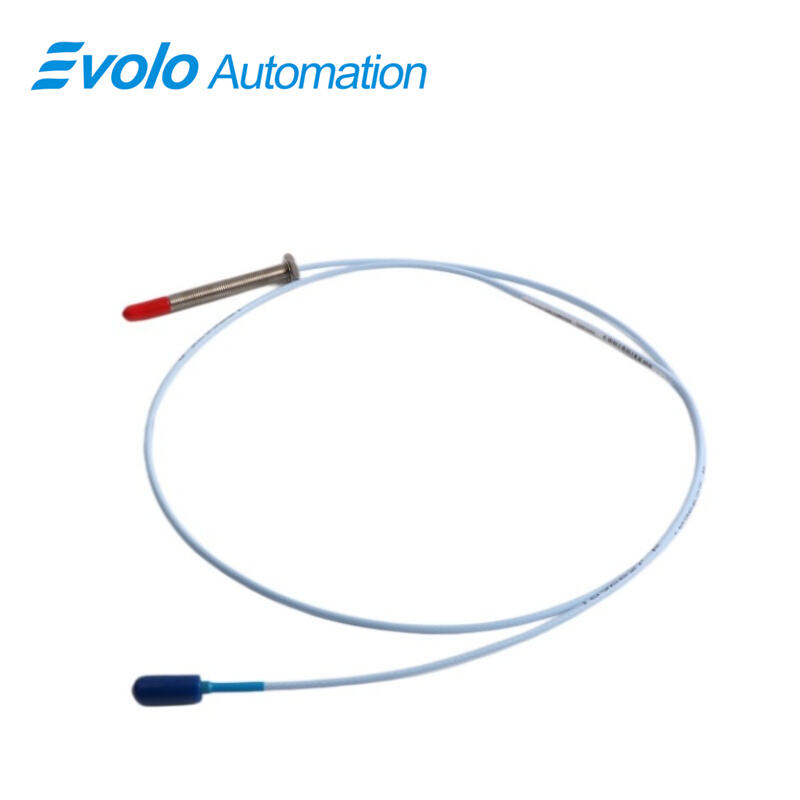

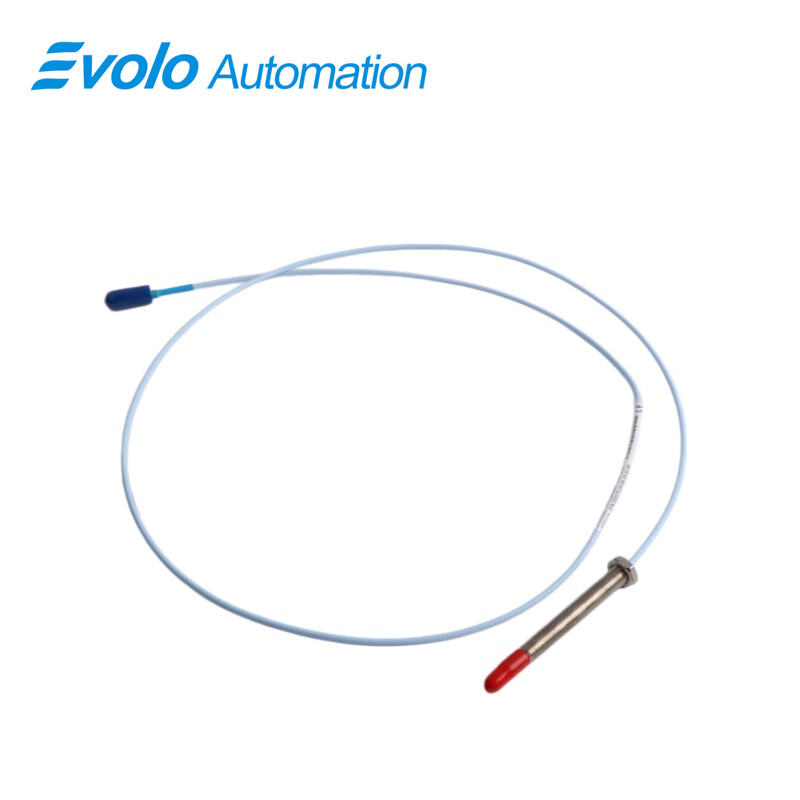

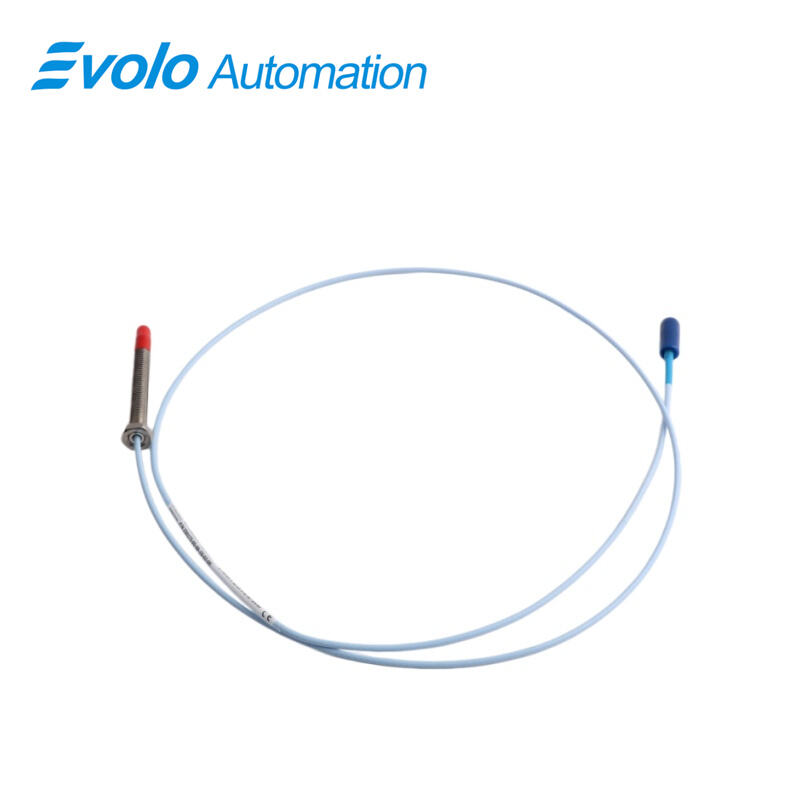

مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330173-00-06-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
۰٫۰ میلیمتر |
|
گزینه طول کلی پوسته |
2.5 in |
|
گزینه طول کلی |
60 میلیمتر |
|
گزینه اتصالدهنده |
اتصالدهندهٔ کواکسیال کوچکمقیاس ClickLoc™ |
|
گزینه تأیید سازمانها |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشتهٔ پیچ M8 × 1 |
|
حداکثر طول درگیری رشته پیچ: |
حداکثر گشتاور مجاز: ۷٫۳ نیوتونمتر (۶۵ اینچ-پوند)؛ گشتاور توصیهشده: ۵٫۱ نیوتونمتر (۴۵ اینچ-پوند) |
|
ابعاد: |
1.3x1.1x119cm |
|
وزن: |
0.04کیلوگرم |
توضیحات
The سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر این سنسور هم جابجایی استاتیک و هم ارتعاش دینامیکی را اندازهگیری میکند و دارای محدودهٔ خطی ۲ میلیمتر است. سنسور پیچدار آن با رشتهٔ پیچ M8 × 1 حداکثر تا ۷٫۳ نیوتونمتر گشتاور را تحمل میکند و گشتاور توصیهشدهٔ آن ۵٫۱ نیوتونمتر است. این سنسور در دامنهٔ دمایی ۵۲- تا ۱۷۷+ درجهٔ سانتیگراد کار میکند و دارای مقاومت خروجی ۵۰ اهم، حساسیت منبع تغذیهٔ کمتر از ۲ میلیولت و ظرفیت خازنی کابل افزایشی ۶۹٫۹ پیکوفاراد بر متر است. اتصالدهندهٔ کواکسیال کوچکمقیاس ClickLoc™ با کابل استاندارد، امکان اتصال میدانی سیمهای با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع را فراهم میکند. پروبهای نزدیکی ۳۳۰۱۷۳-۰۰-۰۶-۱۰-۰۲-۰۰ سری ۳۳۰۰، ۵ میلیمتری برای نظارت بر ارتعاشات یاتاقانهای فیلم مایع، اندازهگیری سرعت و ارجاع Keyphasor در ماشینآلات خودکار ایدهآل هستند. پروبهای اختیاری با دامنه دمایی گسترده تا ۲۱۸ درجه سانتیگراد قابل استفادهاند، در حالی که کابلهای ETR تا ۲۶۰ درجه سانتیگراد را تحمل میکنند و عملکرد سیستم ۳۳۰۰ را حفظ مینمایند. طراحیهای ثبتشده اختراعی TipLoc و CableLoc اتصال محکم نوک پروب و کابل را تضمین میکنند و برای محیطهای صنعتی خودکار مناسب هستند.
کاربردها
کاربرد: نظارت بر ارتعاشات روی یاتاقانهای فیلم مایع
The سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر ارتعاشات پویا را با دامنه خطی ۲ میلیمتر اندازهگیری میکند. ولتاژ خروجی آن به فاصله از سطح هادی نسبت مستقیم دارد. برای نصب پروب روی پوشش یاتاقانها از پروب با رزوه M8 × 1 استفاده کنید و گشتاور آن را تا ۵٫۱ نیوتنمتر تنظیم نمایید. دمای کاری از ۵۲- تا ۱۷۷+ درجه سانتیگراد، جمعآوری قابل اعتماد دادهها را در حین چرخش با سرعت بالا تضمین میکند.
کاربرد: اندازهگیری موقعیت شفت
نصب کنید سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر برای تشخیص جابجایی استاتیکی شفت. مقاومت خروجی ۵۰ اهم و حساسیت تغذیه کمتر از ۲ میلیولت، قابلیت اندازهگیری دقیق موقعیت را فراهم میکنند. از سیمکشی استاندارد میدانی با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع و اتصالدهنده کوچکمقیاس هممحور ClickLoc™ برای اتصال آسان به سیستمهای کنترل اتوماسیون استفاده نمایید.
سرعت کاربرد و اندازهگیری کیفیزور
The سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر پشتیبانی از سیگنالهای کیفیزور و اندازهگیری سرعت شفت. ظرفیت کابل افزایشی برابر ۶۹٫۹ پیکوفاراد بر متر، اتلاف سیگنال را به حداقل میرساند. این سنسور را با سنسورهای Proximitor بهکار ببرید تا دادههای دقیق سرعت به PLCها یا سیستمهای نظارت بر وضعیت ارسال شود.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
مزیت رقابتی: اتصال مستحکم نوک پروب
قالبگیری ثبتشدهی TipLoc از سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر نوک پروب را به پوسته محکم میبندد. این طراحی خطیبودن خروجی را در محدوده دمایی گسترده حفظ میکند و از جداشدن نوک پروب در آزمونهای کشش کابل تا نیروی ۳۳۰ نیوتون جلوگیری مینماید.
مزیت رقابتی: اتصال کابل با درزگیری ضد مایع
طراحی CableLoc روی سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر دارای نیروی کششی ۳۳۰ نیوتن بوده و امکان درزبندی اختیاری FluidLoc را فراهم میکند. این ویژگی از نشت روغن یا روغنکار به داخل کابل پروب جلوگیری میکند و ادغام ایمن آن را در سیستمهای صنعتی روغنکاری امکانپذیر میسازد.
مزیت رقابتی: استفاده در دامنه دمای گسترده
گزینه دامنه دمای گسترده (ETR) برای سنسور نزدیکی 330173-00-06-10-02-00 سری 3300 با فاصلهٔ اندازهگیری ۵ میلیمتر دمای حداکثر ۲۱۸ درجه سانتیگراد را برای پروبها و ۲۶۰ درجه سانتیگراد را برای کابلهای افزایشی فراهم میکند. با استفاده از اجزای ETR همراه با سنسورهای استاندارد ۳۳۰۰ XL Proximitor، میتوان توربینها یا ماشینآلات بخار با دمای بالا را بدون کاهش دقت اندازهگیری پایش کرد.
