بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330104-00-03-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
30 میلیمتر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.8x58cm |
|
وزن: |
0.08kg |
توضیحات

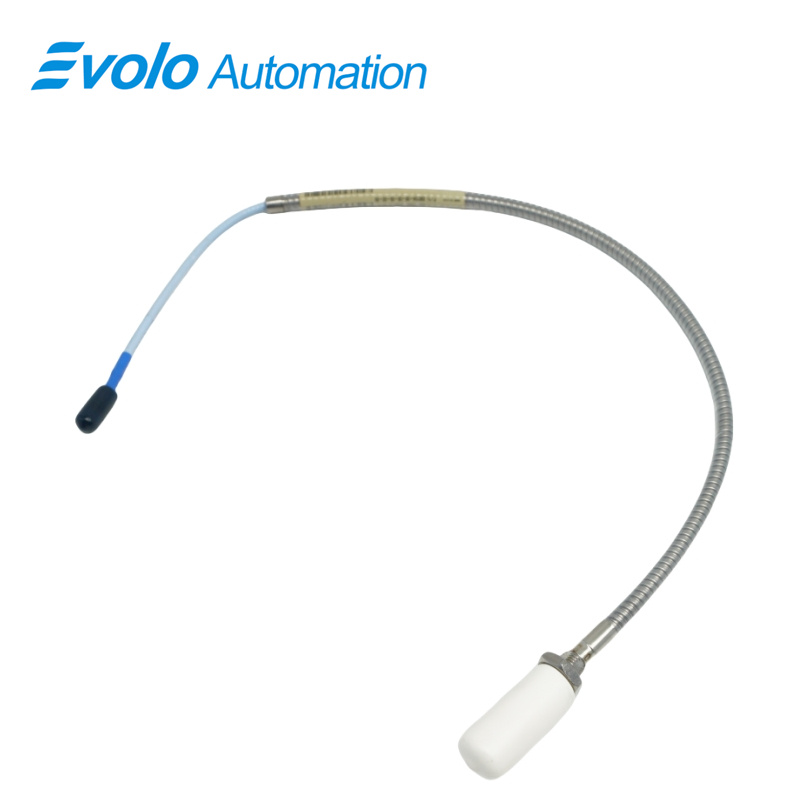

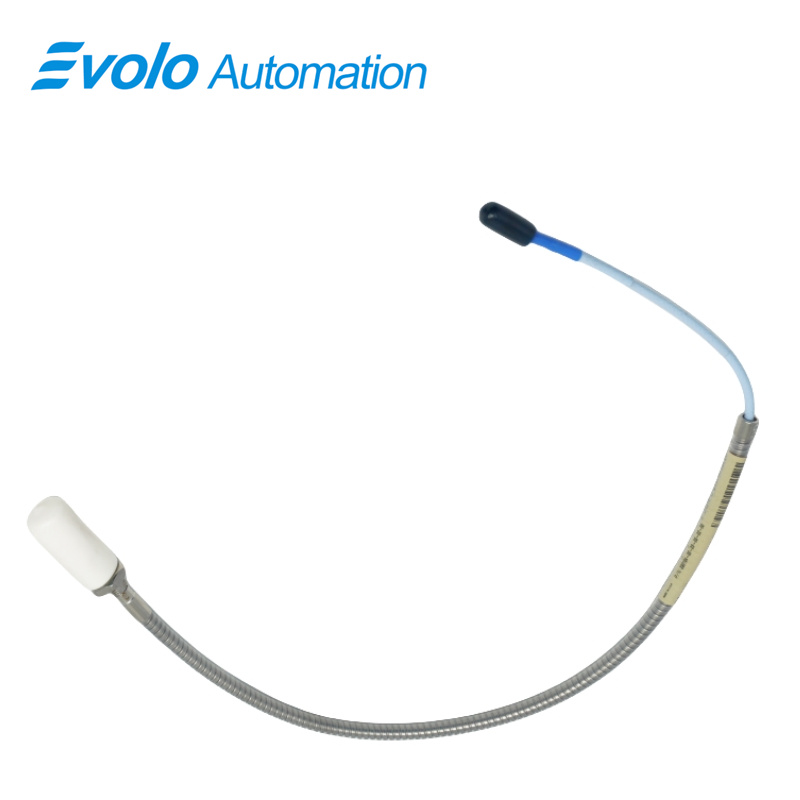

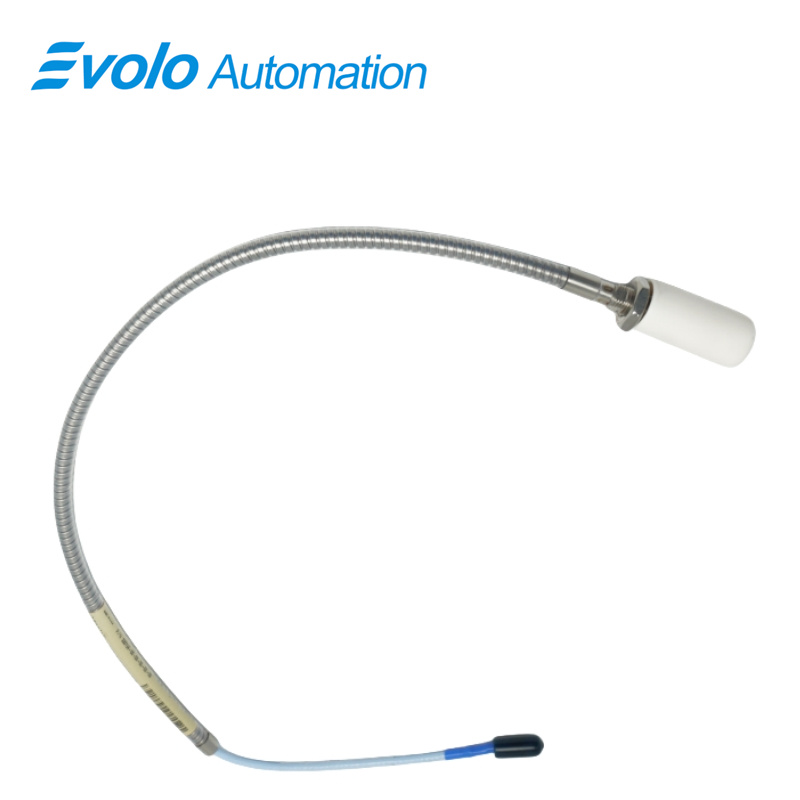

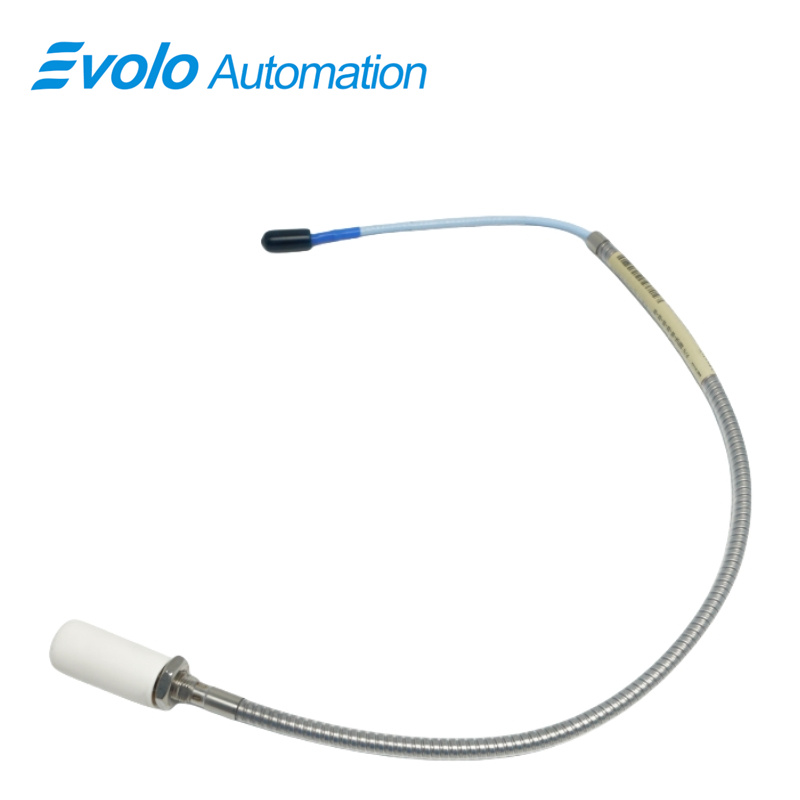

The 330104-00-03-10-02-00 3300 XL ۸ میلیمتر سنسور نزدیکی ولتاژ خروجیای ارائه میدهد که به فاصله بین نوک سنسور و سطوح رسانا متناسب است و امکان انجام اندازهگیریهای دقیق موقعیت ایستا و ارتعاش پویا را در سیستمهای اتوماتیک فراهم میسازد. این سنسور دارای طول کلی ۱٫۰ متر و پوششی به طول ۳۰ میلیمتر است. 330104-00-03-10-02-00 3300 XL ۸ میلیمتر دارای اتصالدهندهٔ کوچکشدهٔ محوری ClickLoc، ر thread پروب M10x1 و حداکثر عمق درگیری ر thread برابر با ۱۵ میلیمتر است. این پروب در محدودهٔ دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد کار میکند، حساسیت آن نسبت به منبع تغذیه کمتر از ۲ میلیولت بوده و مقاومت خروجی آن ۵۰ اهم است؛ بنابراین بهراحتی با سیمکشی میدانی با سطح مقطع ۲/۰ تا ۵/۱ میلیمتر مربع ادغام میشود. کابل امتدادی پروب، با ظرفیت خازنی ۹/۶۹ پیکوفاراد بر متر، تحلیل ارتعاشات خودکار و ارجاع سرعت Keyphasor را پشتیبانی میکند. 330104-00-03-10-02-00 3300 XL ۸ میلیمتر با سایر پروبها و کابلهای امتدادی ۳۳۰۰ XL ۸ میلیمتری سازگان دارد، در حالی که کابلهای اختیاری FluidLoc از نشت سیال جلوگیری کرده و نظارت خودکار بدون وقفه را حفظ میکنند. طراحیهای انحصاری TipLoc و CableLoc، استحکام کششی ۳۳۰ نیوتون را فراهم میکنند تا پروب را در تنظیمات صنعتی با عملکرد بالا بهطور امن ثابت نگه دارند. 330104-00-03-10-02-00 3300 XL ۸ میلیمتر تمام ویژگیها تضمین میکنند که این پروب در تشخیص خودکار ماشینآلات مجهز به یاتاقانهای فیلم سیال و نظارت بلادرنگ بر وضعیت دستگاهها بهطور کارآمد عمل میکند.
کاربردها
اندازهگیری ارتعاش روتور در یاتاقانهای با سرعت بالا
The 330104-00-03-10-02-00 3300 XL ۸ میلیمتر دامنه ارتعاشات را روی یاتاقانهای فیلم مایع با دامنه خطی ۲ میلیمتر و مقاومت خروجی ۵۰ اهم اندازهگیری میکند. اتصال دقیق نوک سنسور به کابل، نظارت بلادرنگ و دقیق بر روتور را برای نگهداری پیشگیرانه تضمین میکند.
پایش موقعیت شفت یا پیستون
با طول کلی ۱٫۰ متر و رزوه M10x1، این 330104-00-03-10-02-00 3300 XL ۸ میلیمتر ولتاژی متناسب با جابجایی شفت را بهصورت پایدار تولید میکند. این امر امکان تشخیص سریع انحرافات موقعیتی توسط ماشینآلات خودکار را فراهم میسازد.
تولید سیگنالهای سرعت کیفیزور (Keyphasor)
The 330104-00-03-10-02-00 3300 XL ۸ میلیمتر سیگنالهای ولتاژی مبتنی بر موقعیت را بهطور قابل اعتماد تأمین میکند تا خروجیهای کیفیزور برای نظارت بر سرعت چرخش تولید شوند و کنترل خودکار سرعت و همگامسازی را امکانپذیر سازند.
تشخیص سایش یاتاقان و تغییرات در شکاف (Clearance)
با ظرفیت کابل افزایشی ۶۹٫۹ پیکوفاراد بر متر، این 330104-00-03-10-02-00 3300 XL ۸ میلیمتر تغییرات شکاف یاتاقان را بهطور مداوم پایش میکند و دادههای قابل اقدامی را برای زمانبندی نگهداری و جلوگیری از توقفهای غیر برنامهریزیشده فراهم میسازد.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
خروجی دقیق برای بازخورد خودکار
حساسیت تغذیه کمتر از ۲ میلیولت در هر ولت، اطمینان حاصل میکند که 330104-00-03-10-02-00 3300 XL ۸ میلیمتر ولتاژ دقیقی را برای سیستمهای اتوماسیون که نیازمند ورودی دقیق ارتعاش یا موقعیت هستند، تولید میکند.
در دماهای بسیار بالا و پایین کار میکند
با محدوده عملیاتی از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد، 330104-00-03-10-02-00 3300 XL ۸ میلیمتر دقت اندازهگیری را حتی در محیطهای صنعتی سختگیرانه نیز حفظ میکند.
اتصال ایمن پروب به کابل
طراحیهای انحصاری TipLoc و CableLoc، مقاومت کششی ۳۳۰ نیوتنی فراهم میکنند و از افت سیگنال جلوگیری نموده و اطمینان حاصل میکنند که 330104-00-03-10-02-00 3300 XL ۸ میلیمتر در شرایط ارتعاش و حرکت پویا بهطور مستحکم در جای خود باقی میماند.
قابل تعویض با سایر اجزای ۳۳۰۰ XL با قطر ۸ میلیمتر
The 330104-00-03-10-02-00 3300 XL ۸ میلیمتر قابلیت جایگزینی با سایر پروبها و کابلهای افزایشی ۳۳۰۰ XL با قطر ۸ میلیمتر را دارد که این امر زمان نصب را کاهش داده و ارتقاء سیستمهای اتوماتیک را سادهتر میسازد.
