بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330102-00-52-10-02-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
گزینه طول بدون رزوه: |
0اینچ |
|
گزینه طول کل محفظه: |
4in |
|
گزینه طول کلی : |
1.0 متر (3.3 فوت) |
|
گزینه طول کابل: |
8.0 متر (26.2 فوت) |
|
گزینه کانکتور و نوع کابل: |
کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد |
|
ابعاد: |
1.5x1.3x121cm |
|
وزن: |
0.14 کیلوگرم |
توضیح

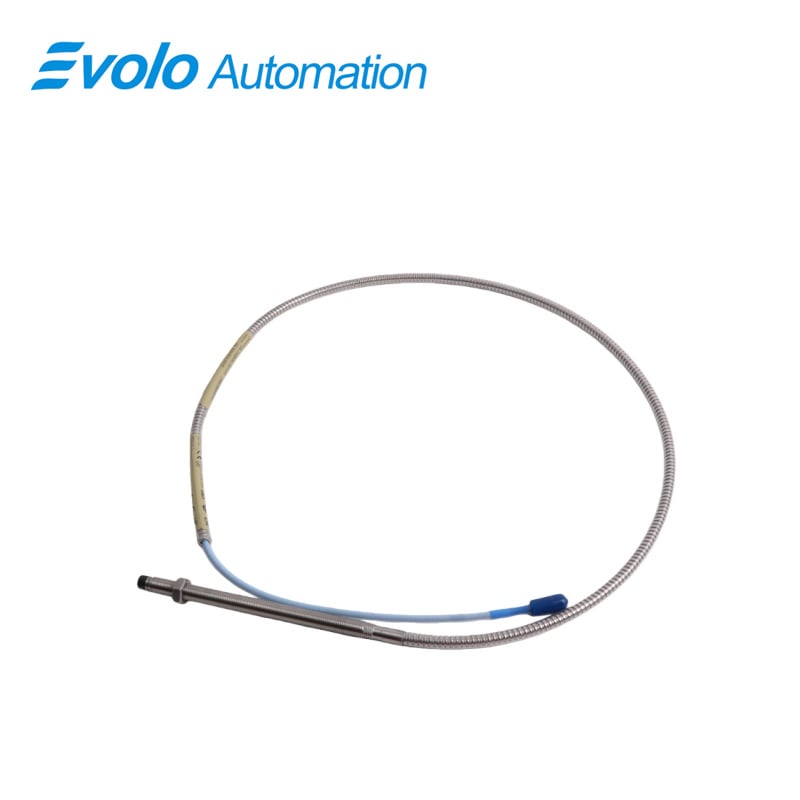

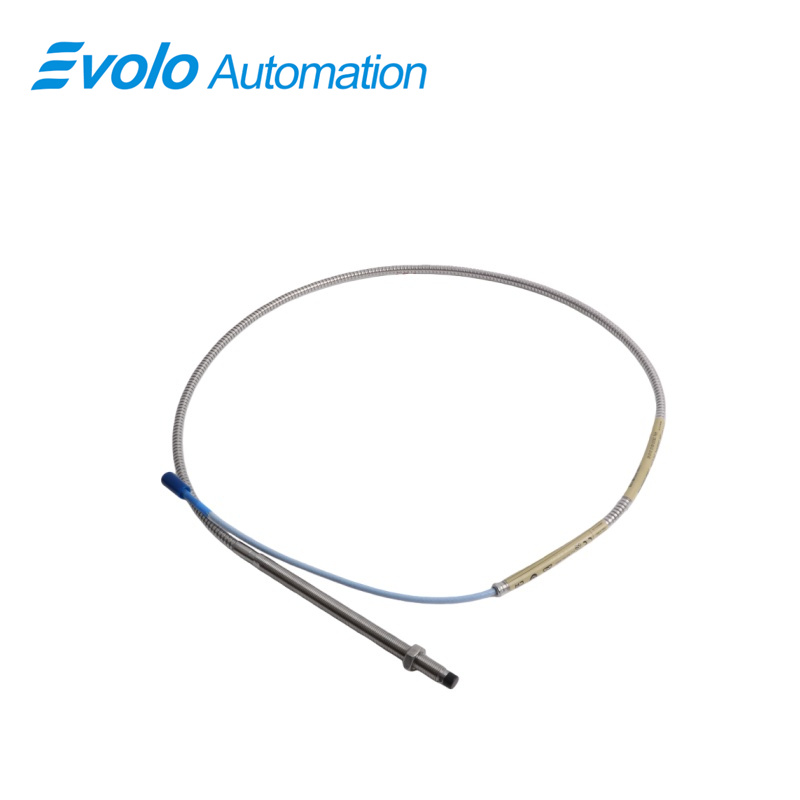

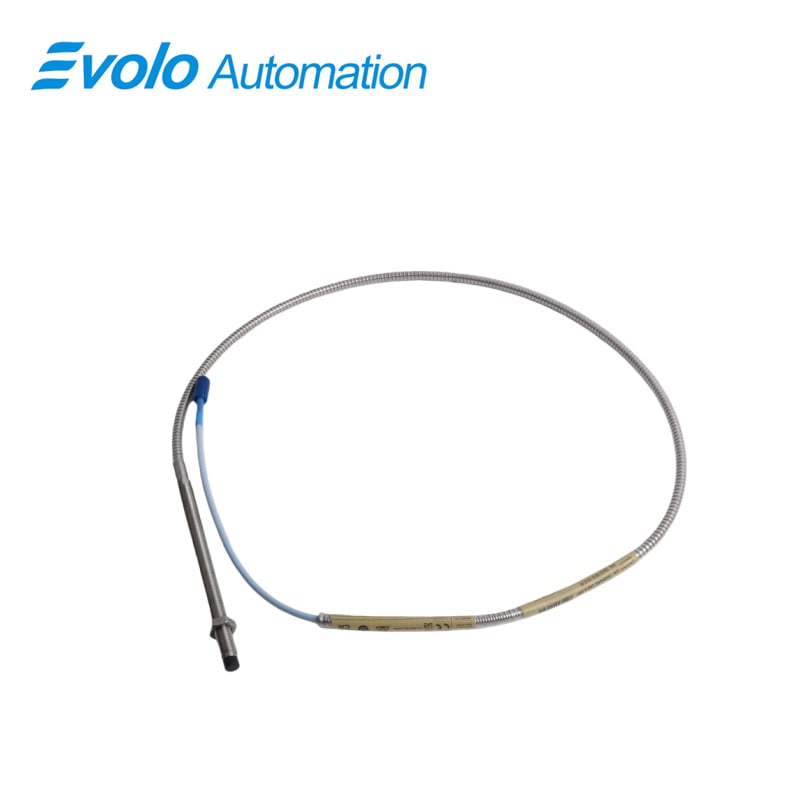

حُسّاس نزدیکی Bently Nevada 330102-00-52-10-02-00 3300 XL 8 میلیمتر، یک ترانسدیوسر القایی درجهی بالا است که برای ارائه دقت و قابلیت اطمینان بیهمتا در نظارت بر وضعیت ماشینآلات در سختگیرانهترین محیطهای صنعتی جهان طراحی شده است. این پیکربندی خاص با طول کلی ۱٫۰ متر (۳٫۳ فوت) و کابل استاندارد یکپارچهی بلند به طول ۸٫۰ متر (۲۶٫۲ فوت) مشخص میشود که دسترسی و انعطافپذیری استثنایی را برای نصبهایی که حسگر باید دور از شرطکننده سیگنال قرار گیرد، فراهم میکند. این حُسّاس دارای یک کانکتور کوچک هممحور ClickLoc با قفل اطمینان است که با یک محافظ کانکتور اختصاصی نیز تقویت شده است و اتصالی مقاوم در برابر ارتعاش و در عین حال مهر و موم محیطی را به کابل امتداد و در نهایت به سنسور Proximitor تضمین میکند.
در هستهٔ این سonde، از نوک حسگر بسیار مقاوم از جنس پلیفنیلن سولفید (PPS) استفاده شده است که به دلیل عایقبندی الکتریکی عالی و مقاومت بالا در برابر طیف گستردهای از مواد شیمیایی صنعتی و روغنکارها شناخته شده است. این نوک بهصورت دائمی با محفظه فولاد ضدزنگ AISI 303 یا 304 با استفاده از فرآیند تولید اختصاصی Bently Nevada متصل شده است که یکپارچگی مکانیکی را تضمین کرده و از جداشدن نوک حتی در شرایط لرزش شدید و تنش حرارتی جلوگیری میکند. با دامنه خطی گسترده ۳ میلیمتر، این سonde ۸ میلیمتری در اندازهگیری دقیق هم ارتعاش دینامیکی روتور و هم موقعیت محوری ایستا در داراییهای حیاتی مانند توربینها، کمپرسورها و پمپهای بزرگ عملکرد برجستهای دارد. عملکرد الکتریکی آن با مقاومت خروجی پایدار ۴۵ اهم و حساسیت بسیار کم به منبع تغذیه (<۲ میلیولت بر ولت) مشخص میشود که تضمین میکند سیگنال بدون توجه به نوسانات جزئی در منبع تغذیه سیستم در محدوده -۱۷٫۵ تا -۲۶ ولت مستقیم، بهدرستی نمایانگر اندازهگیری فاصله باشد.
کاربردها
این پروب دارای دسترسی طولانیتر، ایدهآل برای نظارت بر ارتعاشات و موقعیت حیاتی در توربینهای بخار بزرگ و کمپرسورهای گازی در تأسیسات تولید برق و صنایع نفت و گاز است. کابل یکپارچه ۸٫۰ متری آن امکان نصب مستقیم پروب را روی پوسته توربین فراهم میکند، در حالی که کابل سیگنال به فواصل طولانی تا یک کابینت نظارتی دوردست هدایت میشود و نیاز به جعبههای اتصال میانی را حذف کرده و یکپارچگی سیگنال را برای اندازهگیری دقیق ارتعاشات شعاعی و یاتاقانهای محرکه حفظ میکند.
برای موتورهای صنعتی بزرگ، پنکهها و پمپها که نقاط نصب سنسور بهسختی در دسترس هستند یا در مناطق با دمای بالا قرار دارند، این پروب راهحلی قابل اعتماد فراهم میکند. ترکیب بدنه پروب به طول ۱٫۰ متر و کابل بلند ۸٫۰ متری، انعطافپذیری در نصب را فراهم میکند، در حالی که محدوده وسیع دمایی کاری آن عملکرد پایداری را حتی زمانی که کابل از محیطهای داغ عبور میکند، تضمین میکند و امکان نظارت مداوم وضعیت را برای برنامههای نگهداری پیشبینانه در صنایعی مانند فلزات، معادن و فرآیندهای شیمیایی فراهم میکند.
پروب بهطور کامل برای کاربردهای Keyphasor (مرجع سرعت) در تجهیزات دوار بزرگ مناسب است. خروجی دقیق و پایدار آن که از طریق اتصال مقاوم ClickLoc ارائه میشود، یک پالس تمیز و قابل اعتماد یکبار در هر دور را فراهم میکند که برای تحلیل فاز ارتعش، بالانسینگ و نظارت بر پیچشی ضروری است. طول کابل طولانی، نصب را تسهیل میکند در جایی که ماژول keyphasor دور از نقطه اندازهگیری روی شفت قرار دارد و تضمین میکند که نصبی ساده و مقاوم برای دادههای دقیق سرعت و مرجع فاز فراهم شود.
مشخصات
|
محدوده دمای کار: |
-40°C تا +1 75°C (- 55°F تا+ 355°F) |
|
محدوده خطی: |
3 میلی متر |
|
مقاومت خروجی: |
45 ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی. |
|
قدرت: |
نیازمند -175Vdc تا -26 Vdc |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 303 یا 304 (SST) |
مزیت رقابتی
1.طراحی با دسترسی طولانی برای نصبهای پیچیده
ترکیب منحصربهفرد یک پروب استاندارد با کابل یکپارچه ۸٫۰ متری، مزیت قابل توجهی در نصب فراهم میکند. این طراحی با کاهش تعداد اتصالات کابلی و نقاط اتصال که میتوانند منابع احتمالی خرابی باشند، سیمکشی در ماشینآلات بزرگ را سادهتر میکند. این راهحل انعطافپذیری بیشتری برای مهندسان در محلدهی رکهای نظارتی فراهم میکند و زمان نصب و هزینه مواد را در مقایسه با استفاده از یک پروب استاندارد همراه با کابل امتداد جداگانه و کوتاهتر، کاهش میدهد.
2.دوام برتر اتصالدهنده در محیطهای با ارتعاش شدید
این پروب با دارا بودن یک اتصالدهنده کواکسیال مینیاتوری ClickLoc به همراه محافظ اضافی برای اتصالدهنده، امنیت اتصال بینظیری را فراهم میکند. سیستم حفاظت دو لایه اطمینان حاصل میکند که اتصال الکتریکی علیرغم لرزش شدید ماشینآلات، ضربههای تصادفی یا قرار گرفتن در معرض رطوبت و آلایندهها، حفظ شود. این استحکام بهطور چشمگیری خطر قطع سیگنال—که یکی از دلایل رایج هشدارهای کاذب در سیستمهای محافظت ماشینآلات است—را کاهش میدهد و قابلیت اطمینان بلندمدت را افزایش میدهد.
3.دامنه خطی گستردهتر برای قابلیت اندازهگیری وسیع
با داشتن محدوده خطی گستردهتر به میزان 3 میلیمتر، این پروب نسبت به پروبهای استاندارد با محدوده خطی 2 میلیمتر، پنجره اندازهگیری وسیعتری فراهم میکند. این امر امکان پایش کاربردهایی را فراهم میکند که حرکت شفت یا بیهممحوری بزرگتری در آنها انتظار میرود و حاشیه ایمنی بیشتری ایجاد کرده و دادههای دقیقتری برای تحلیل تشخیصی فراهم میآورد. این محدوده بهبود یافته، این پروب را بهویژه برای ماشینآلات با فاصلههای بیشتر یا کاربردهایی که نیاز به پایش همزمان جابهجاییهای بسیار کوچک و نسبتاً بزرگ با یک سنسور منفرد دارند، بسیار ارزشمند میکند.
