بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330101-00-28-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.0 اینچ |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
2.8 اینچ |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته 3/8-24 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.563 in |
|
ابعاد: |
1.5x1.3x121cm |
|
وزن: |
0.05kg |
توضیح

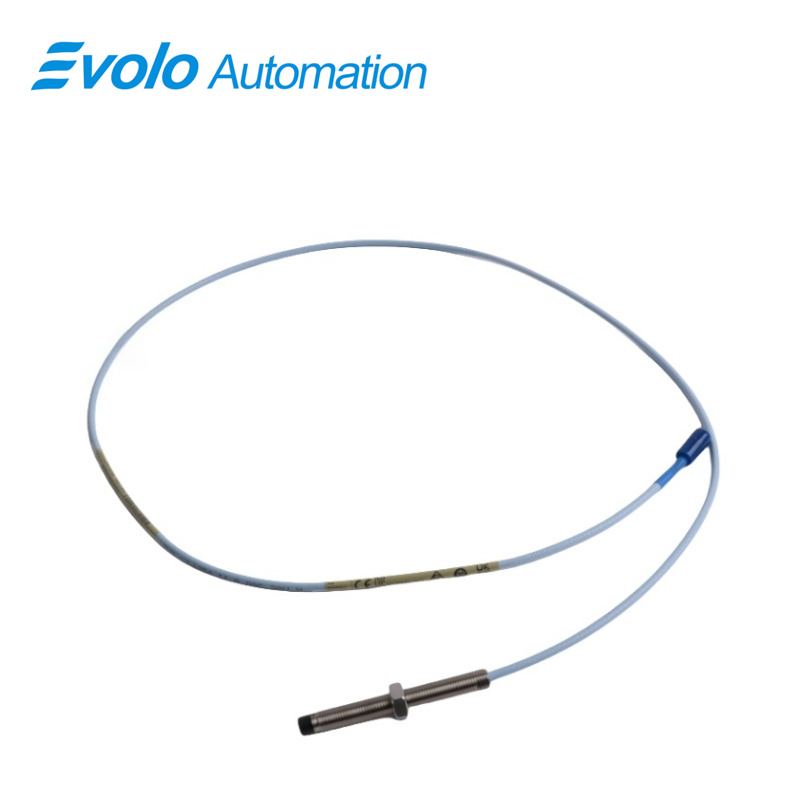

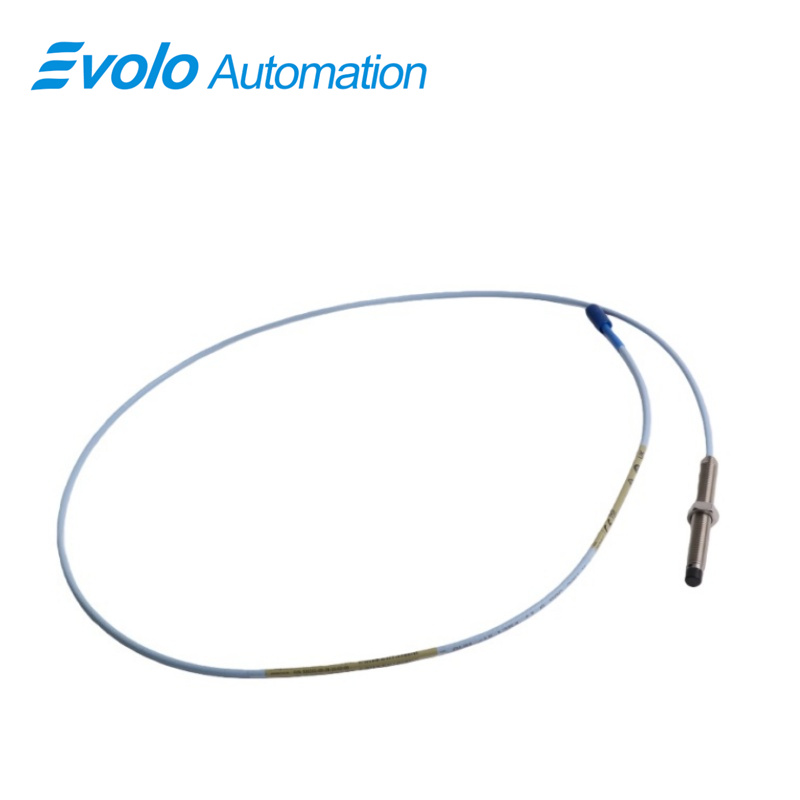

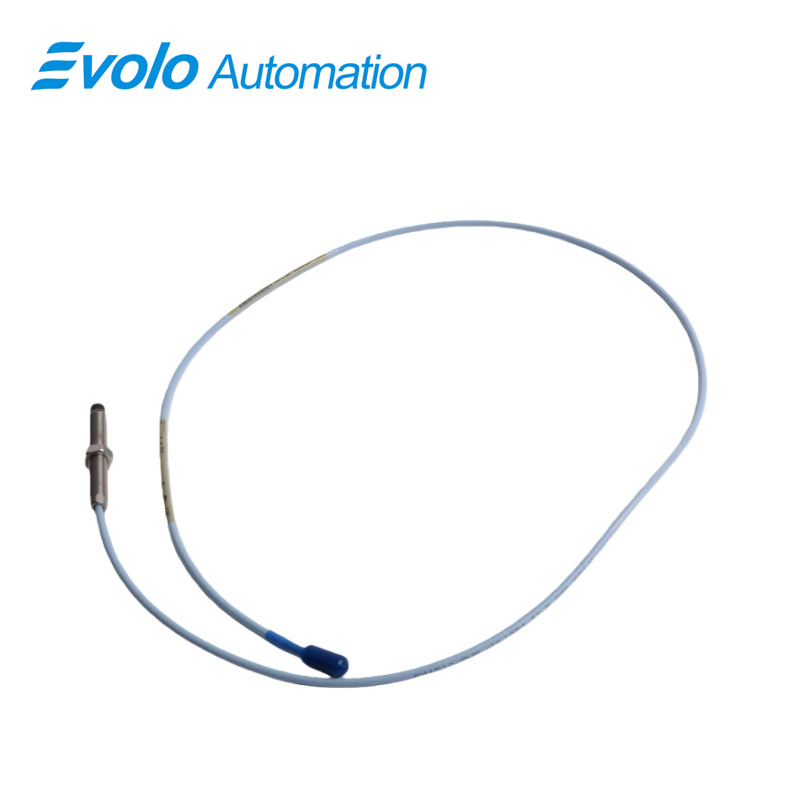

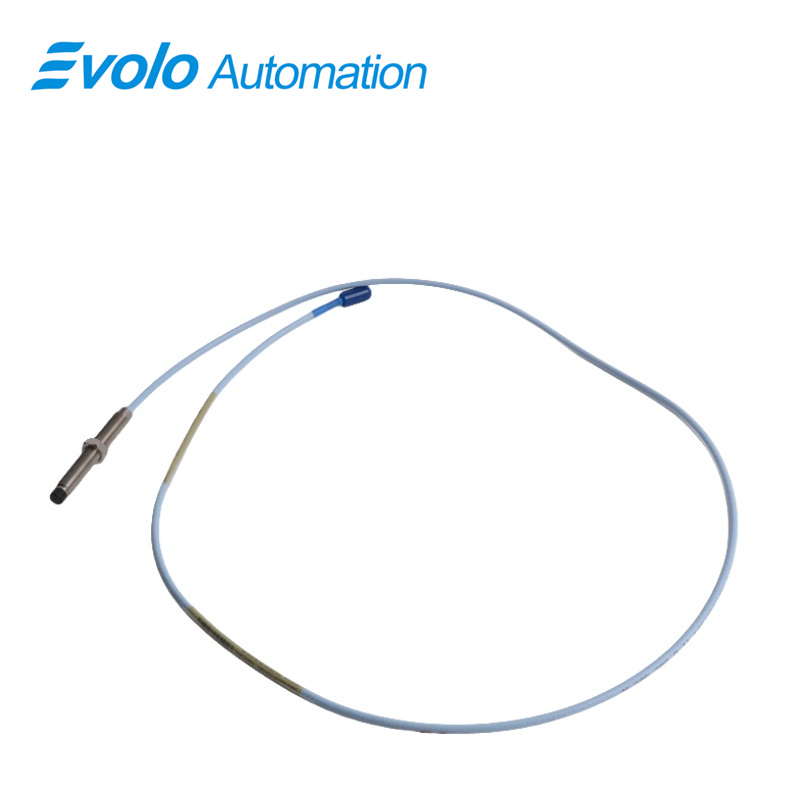

330101-00-28-10-02-00، سنسور نزدیکی 3300 XL با قطر ۸ میلیمتر یک ترانسدیوسر جریان گردابی با دقت بالا است که برای اتوماسیون صنعتی و نظارت بر ماشینآلات طراحی شده است. این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر خروجی ولتاژی را ارائه میدهد که به فاصله بین نوک سنسور و سطوح هادی متناسب است و اندازهگیریهای استاتیکی (موقعیت) و دینامیکی (виبراسيون) را پشتیبانی میکند. با محدوده خطی ۲ میلیمتر (۸۰ میل)، مقاومت خروجی ۵۰ اهم و حساسیت تغذیه کمتر از ۲ میلیولت در هر ولت، عملکرد قابلاطمینانی در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) ارائه میکند.
این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر دارای کابل هممحور مینیاتوری ClickLoc به طول ۱٫۰ متر، پوستهای با رزوه ۳/۸-۲۴ UNF و حداکثر عمق درگیری ۰٫۵۶۳ اینچ، و ظرفیت خازنی کابل افزایشدهنده برابر با ۶۹٫۹ پیکوفاراد بر متر (۲۱٫۳ پیکوفاراد بر فوت) است. این محصول کاملاً مطابق با استاندارد API 670 است و سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر سازگان عقبگرد با سرنشینهای ۵ میلیمتری و ۸ میلیمتری سری ۳۳۰۰ را دارد. طراحیهای انحصاری TipLoc و CableLoc اتصالی مستحکم بین نوک سرنشین و کابل ایجاد میکنند و مقاومت کششی کابل را تا ۳۳۰ نیوتن (۷۵ پوند-نیرو) افزایش میدهند؛ در عین حال، کابلهای اختیاری FluidLoc از نشت روغن جلوگیری کرده و نظارت خودکار دقیق و پایدار را تضمین میکنند.
کاربردها
پایش ارتعاش در یاتاقانهای فیلم مایع
این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر برای اندازهگیری ارتعاش پویا در ماشینآلات با یاتاقانهای فیلم سیال سرعت بالا به کار میرود. دامنه خطی آن ۲ میلیمتر (۸۰ میل)، پوستهاش دارای رزوه ۳/۸-۲۴ UNF و کابل هممحور مینیاتوری ClickLoc به طول ۱٫۰ متر است که این ویژگیها امکان نظارت خودکار دقیق و تشخیص شکاف را در شرایط سخت صنعتی فراهم میسازند.
اندازهگیریهای موقعیت استاتیک و ترازبندی
این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر خوانشهای دقیق موقعیت استاتیک را با مقاومت خروجی ۵۰ اُهم و حساسیت تغذیهای کمتر از ۲ میلیولت بر ولت ارائه میدهد و از تأیید ترازبندی و بازخورد موقعیت در سیستمهای ماشینآلات خودکار پشتیبانی میکند.
تشخیص کلیدفازور (Keyphasor) و سرعت روتور
با ظرفیت خازنی کابل افزایشدهنده برابر با ۶۹٫۹ پیکوفاراد بر متر (۲۱٫۳ پیکوفاراد بر فوت)، سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر بهطور قابل اعتمادی سیگنالهای مرجع Keyphasor و سیگنالهای صفرسرعت را تولید میکند تا با سیستمهای پیشرفته نظارت خودکار صنعتی ادغام شود.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
دقت بالا و عملکرد در دامنه دمای گسترده
این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) کار میکند و در عین حال خطیبودن خود را حفظ مینماید؛ بنابراین برای نظارت مستمر بر ماشینآلات چرخان در محیطهای بسیار سخت مناسب است.
طراحی مکانیکی و کابلی مقاوم
اتصال TipLoc اختراعشده، نوک سنسور را به بدنه آن محکم میکند و طراحی CableLoc تحمل نیروی کششی ۳۳۰ نیوتون (۷۵ پوند-نیرو) را فراهم میسازد. کابلهای اختیاری FluidLoc از نشت روغن یا سیال جلوگیری میکنند و اطمینان حاصل میشود که سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر در کاربردهای صنعتی خودکار پ demanding، قابل اعتماد باقی میماند.
سازگاری پسرو و ادغام بدون درز
این سنسور نزدیکی 330101-00-28-10-02-00 3300 XL ۸ میلیمتر کاملاً با سنسورهای ۵ میلیمتری و ۸ میلیمتری سری ۳۳۰۰ سازگان است و امکان ارتقای ساده سیستم و ادغام در سیستمهای موجود سنسور Proximitor و سیستمهای نظارتی ۳۳۰۰ را فراهم میکند.
