بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
۱۹۰۵۰۱-۰۴-۰۰-CN |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه سختافزار نصب: |
میله M6x1 با آداپتور 3/8 اینچ 24 |
|
گزینه اتصاد: |
رابطه اتصاد MIL-C-5015 |
|
گزینه تأییدیه موسسه: |
CSA/NRTL/C (کلاس I، تقسیم 1)، ATEX/IECEx/CSA (کلاس I، منطقه 0/1) |
|
ابعاد: |
8.5x3.5x3cm |
|
وزن: |
0.32کیلوگرم |
توضیح

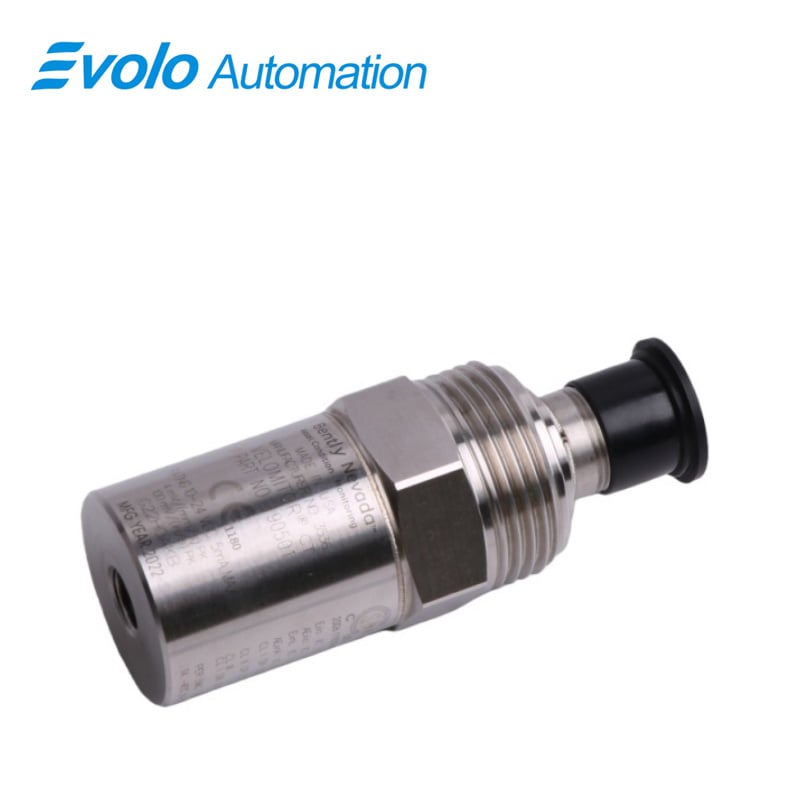

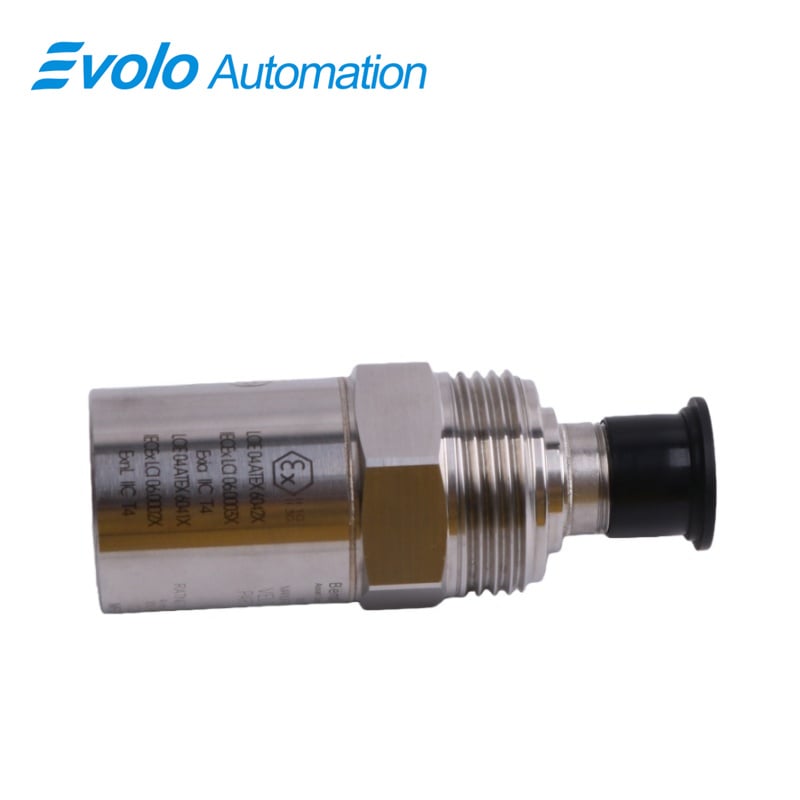

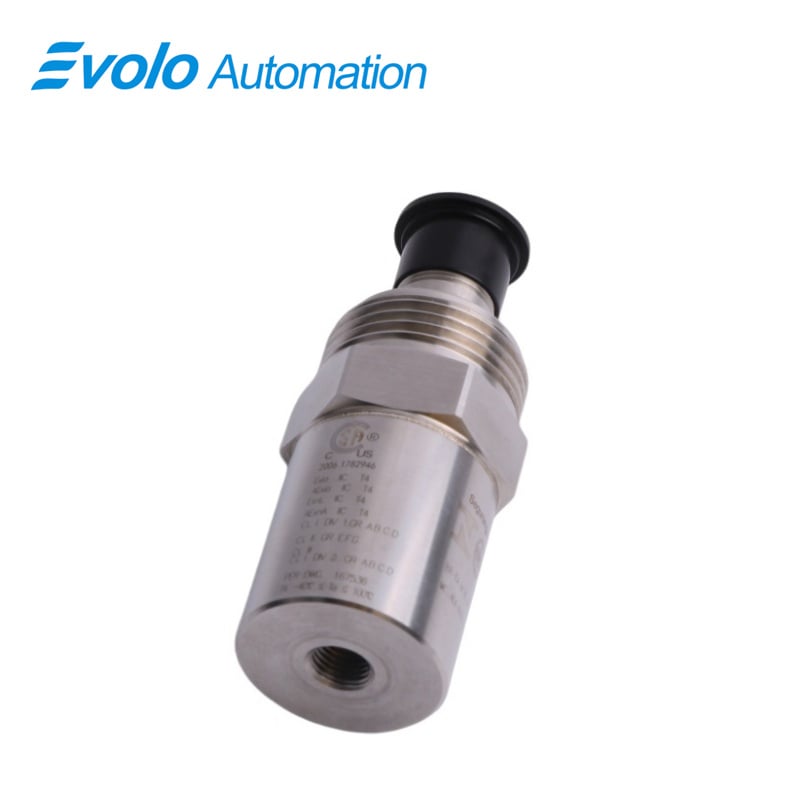

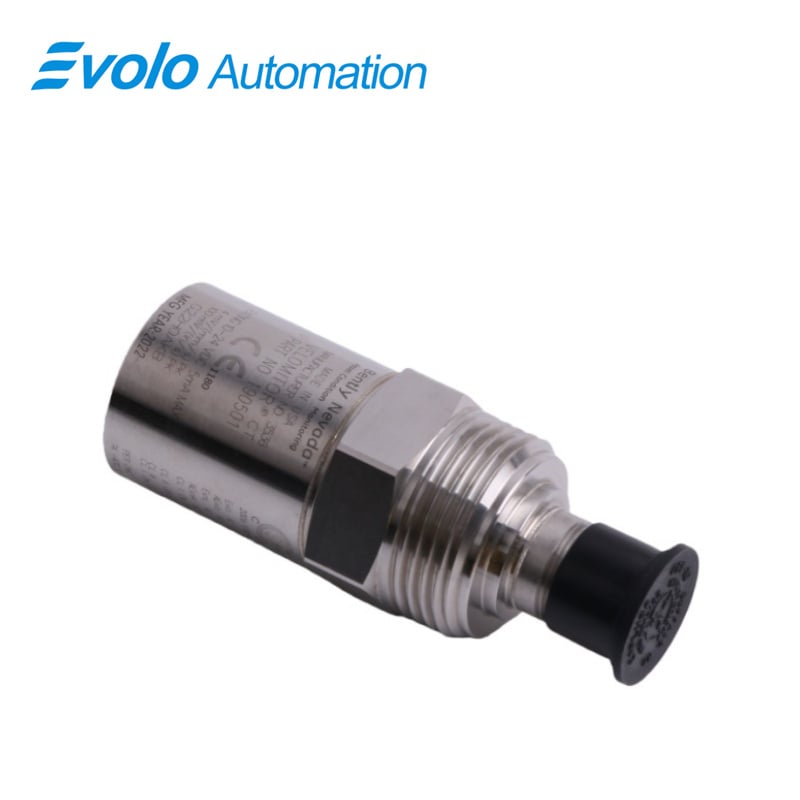

این ترانسدیوسر سرعت Velomitor CT مدل 190501-04-00-CN برای اندازهگیری ارتعاش پوسته در فرکانس پایین روی فنهای برج خنککننده و مبدلهای حرارتی خنکشونده با هوا که در محدوده سرعت ۹۰ تا ۳۰۰ دور در دقیقه کار میکنند، به کار میرود. این ترانسدیوسر ۱۹۰۵۰۱-۰۴-۰۰-CN حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز را فراهم میکند و دامنه دمایی کاری آن از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد است. بدنه فولاد ضدزنگ نوع ۳۱۶L، اتصالدهنده MIL-C-5015 با ۲ پین، و پیچ مهرهدار M6x1 همراه با آداپتور ۳/۸ اینچی با ۲۴ دندانه، نصب امن این ترانسدیوسر را روی سطوحی با قطر ۳۳ میلیمتر و گشتاور ۴٫۵ نیوتنمتر امکانپذیر میسازد. این ترانسدیوسر ۱۹۰۵۰۱-۰۴-۰۰-CN در برابر ضربهای با شدت ۵۰۰۰ g (حداکثر) و رطوبت کامل اشباعشده (۱۰۰٪) مقاومت دارد و سیگنالهای دقیق سرعت ارتعاش را به سیستمهای PLC، DCS یا SCADA ارسال میکند تا نظارت خودکار بر فنها و زمانبندی نگهداری انجام شود. قابلیت کار در فرکانس پایین این ترانسدیوسر را ۱۹۰۵۰۱-۰۴-۰۰-CN برای تشخیص دامنههای ارتعاش موتور پنکه و کاهشدهنده سرعت بهمنظور تحلیل خودکار دقیق.
کاربردها
اندازهگیری ارتعاش پنکه برج خنککننده با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
نصب کنید ولومیتر CT مدل ۱۹۰۵۰۱-۰۴-۰۰-CN روی پوستههای پنکه نصب میشود تا سیگنالهای سرعت ارتعاش را بهصورت بلادرنگ ارائه دهد. حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز، امکان نظارت خودکار دقیق بر پنکههای کمسرعت (۹۰ تا ۳۰۰ دور در دقیقه) را فراهم میکند.
نظارت بر پنکههای مبدل حرارتی خنکشونده توسط هوا با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
این ۱۹۰۵۰۱-۰۴-۰۰-CN ارتعاشات ناشی از موتورهای پنکه و کاهشدهندههای سرعت را ثبت میکند. پوسته آن از جنس فولاد ضدزنگ ۳۱۶L است که در برابر ضربهای با شتاب ۵۰۰۰ g و رطوبت کامل اشباعشده (۱۰۰٪) مقاومت دارد و عملکرد خودکار قابلاطمینان و ثبت دادههای عملکردی را تضمین میکند.
ادغام دادههای ارتعاش پنکه در سیستمهای PLC/DCS/SCADA با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
اتصال ۱۹۰۵۰۱-۰۴-۰۰-CN از طریق رابط دوپینهای MIL-C-۵۰۱۵ به سیستمهای کنترل متصل میشود. خروجی آن سیگنالهای ارتعاشی تکرارپذیری را ارائه میدهد که برای فعالسازی خودکار هشدارها، ثبت عملکرد و نگهداری پیشبینانه بهکار میرود.
فعالسازی نگهداری پیشبینانه برای پنکهها با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
این ۱۹۰۵۰۱-۰۴-۰۰-CN در محدوده دمایی ۴۰- تا ۸۵+ درجه سانتیگراد کار میکند و امکان تحلیل خودکار روند ارتعاشات پنکه را فراهم میسازد، که این امر اجازه زمانبندی دقیق وظایف نگهداری را میدهد.
مشخصات
|
حساسیت: |
3.94 mV/mm/s (100 mV/in/s) ±5% |
|
پاسخ فرکانس: |
3.0 Hz تا 900 Hz (180 تا 54,000 cpm) ±1.0 dB یا 1.5 Hz تا 1.0 kHz (90 تا 60,000 cpm) ±3.0 dB |
|
حساسیت دمایی: |
-8٪ تا +5٪ معمولی در محدوده دمای کاری |
|
جنس پوسته: |
316L استیل ضد زنگ |
|
اتصال: |
میل-سی-5015 فولاد ضدزنگ دو پین 316L، بالایی |
|
گشتاور نصب ： |
4.5 نیوتنمتر ± 0.6 نیوتنمتر (40 اینچ-پوند-نیرو ± 5 اینچ-پوند-نیرو) |
|
زاویه نصب ： |
هر جهتی |
|
سطح نصب ： |
قطر 33 میلیمتر (قطر 1.3 اینچ) |
|
دمای عملیاتی: |
-40°C تا +85°C (-40°F تا +185°F) |
|
دمای ذخیره سازی: |
از -40 درجه سانتیگراد تا +100 درجه سانتیگراد (از -40 درجه فارنهایت تا +212 درجه فارنهایت) |
|
محدودیت ضربه: |
حداکثر 5000 گرم pk |
|
محدودیت رطوبت: |
100% تراکمی، غوطهور نشده |
مزیت رقابتی
نصب سریع روی پوستههای پنکه با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
این ولومیتر CT مدل ۱۹۰۵۰۱-۰۴-۰۰-CN با استفاده از پیچ M6x1 روی سطوح ۳۳ میلیمتری نصب میشود و از آداپتور ۳/۸ اینچی با ۲۴ دندانه و گشتاور ۴٫۵ نیوتونمتر بهره میبرد، که این امر ادغام سریع آن را در سیستمهای نظارت خودکار ممکن میسازد.
کارکرد در محیطهای سخت پنکه با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
این ۱۹۰۵۰۱-۰۴-۰۰-CN دارای پوستهای از جنس فولاد ضدزنگ ۳۱۶L بوده، تحمل ضربهای با شدت ۵۰۰۰ g را دارد و در برابر رطوبت کامل اشباعشده (۱۰۰٪) مقاومت میکند؛ بنابراین نصب آن در محیطهای بیرونی یا پنکههای با رطوبت بالا امکانپذیر است.
اندازهگیری دقیق ارتعاشات فرکانس پایین با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
با حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و محدوده فرکانسی ۳٫۰ تا ۹۰۰ هرتز، ۱۹۰۵۰۱-۰۴-۰۰-CN دادههای دقیق ارتعاشی فرکانس پایین را به سیستمهای خودکار ارسال میکند تا نظارت بر موتور پنکه و کاهنده سرعت انجام شود.
پشتیبانی از نظارت خودکار بر سلامت پنکه با استفاده از مدل ۱۹۰۵۰۱-۰۴-۰۰-CN
این ۱۹۰۵۰۱-۰۴-۰۰-CN خروجیهای این سیستم سیگنالهای تکرارپذیری را به PLCها، DCSها یا SCADA ارسال میکند و امکان فعالسازی خودکار هشدارها، ثبت دادهها و زمانبندی نگهداری پیشبینانه را بدون نیاز به کالیبراسیون دستی فراهم میسازد.
