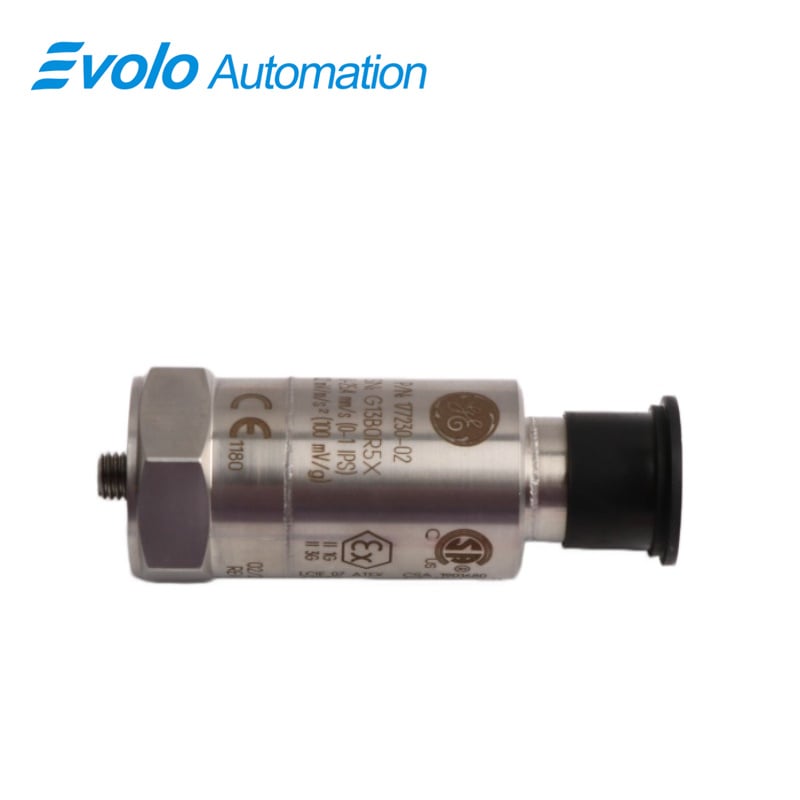

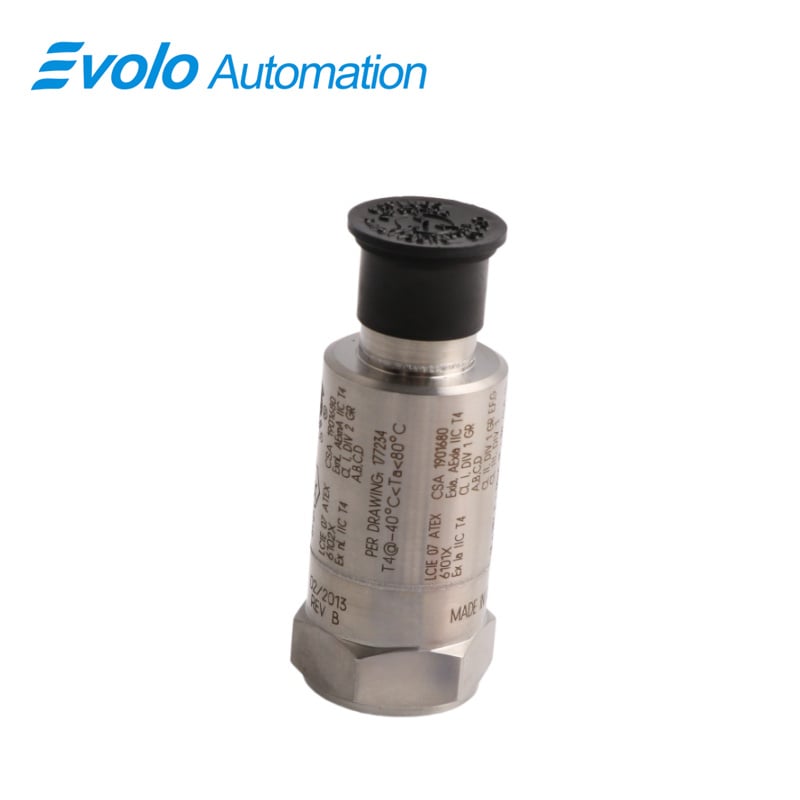

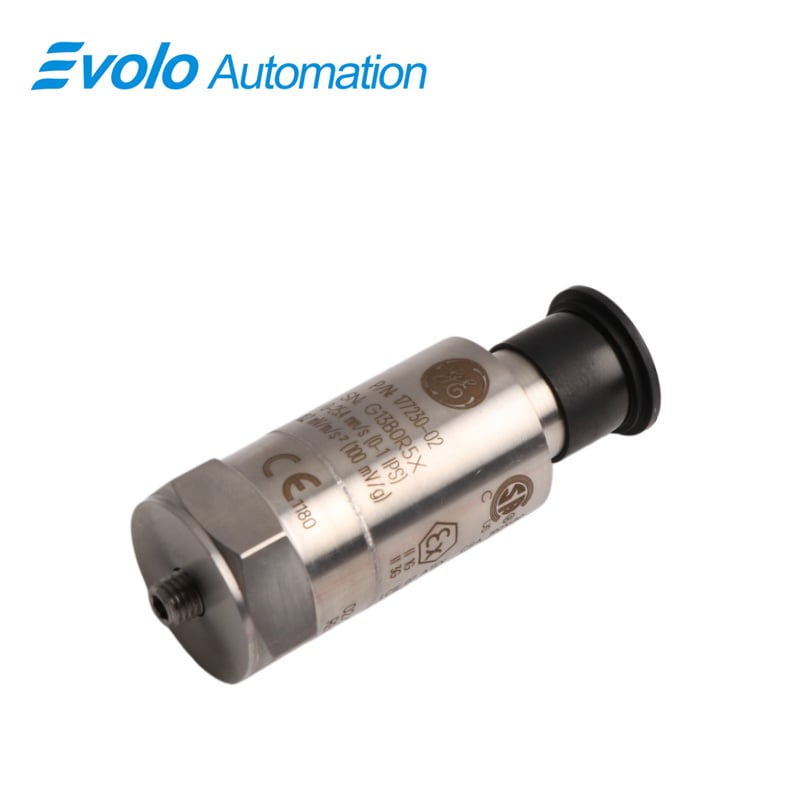

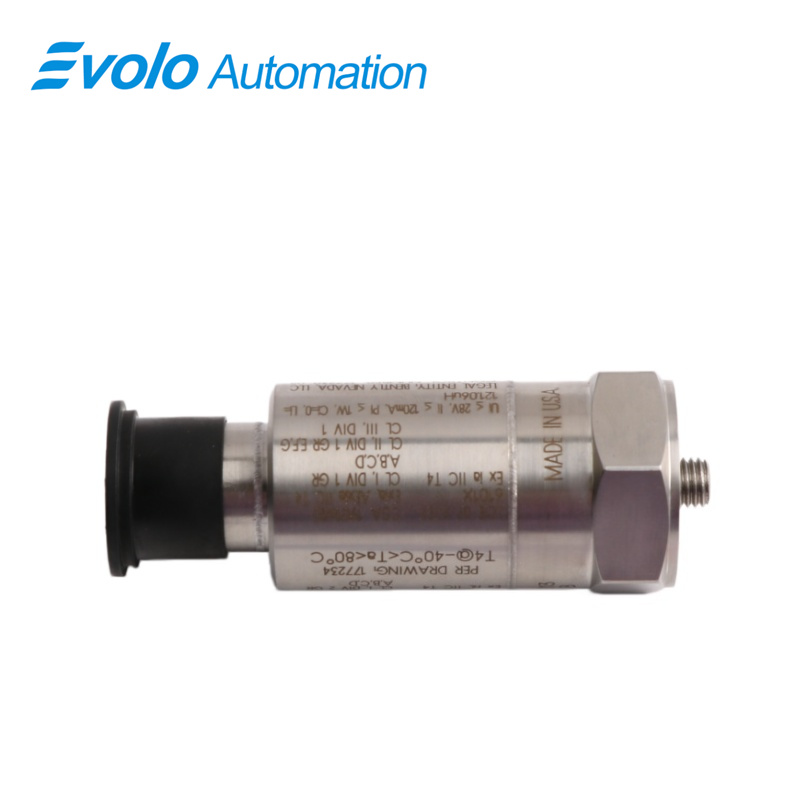

ترانسمیتر لرزه‌ای مدل 177230-02

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	177230-02
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The ترانسمیتر لرزه‌ای مدل 177230-02 یک دستگاه تغذیه‌شده از طریق حلقه است که برای نصب و ادغام سریع با سیستم‌های PLC، DCS یا SCADA در اتوماسیون صنعتی طراحی شده است. این دستگاه ترانسمیتر لرزه‌ای مدل 177230-02 виبراسيون را در محدوده ۰ تا ۵۰٫۸ میلی‌متر بر ثانیه (۰ تا ۲٫۰ اینچ بر ثانیه) و در محدوده فرکانسی ۳ هرتز تا ۱ کیلوهرتز (۱۸۰ تا ۶۰ هزار دور در دقیقه در اوج) اندازه‌گیری می‌کند و سیگنال‌های خام ویبراسیون دقیق و قابل تکراری را برای پایش ماشین‌آلات فراهم می‌سازد. این دستگاه در دمای ۴۰- تا ۸۵+ درجه سانتی‌گراد و رطوبت نسبی تا ۱۰۰٪ (بدون غوطه‌وری) کار می‌کند؛ بنابراین ترانسمیتر لرزه‌ای مدل 177230-02 دارای پوسته‌ای از جنس فولاد ضدزنگ ۳۱۶L با درزبندی کامل (هرمتیک) است. این دستگاه ضربه‌هایی با شتاب تا ۹٫۸۱۰ متر بر مجذور ثانیه (۱ g در اوج) را تحمل می‌کند و امکان نصب با روش‌های M6، M8 و ¼-28 UNF را فراهم می‌سازد. مقاومت عایقی الکتریکی آن بیش از ۱۰۸ اهم است، ولتاژ شکست عایقی ۶۰۰ ولت مؤثر (Vrms) و جریان نشتی کمتر از ۱ میلی‌آمپر می‌باشد. ترانسمیتر لرزه‌ای مدل 177230-02 از عنصر حسگر برش سرامیکی استفاده می‌کند که حساسیت عرضی آن کمتر از ۵٪ بوده و در عرض ۱۳ ثانیه به مقداری درون ۲٪ از مقدار نهایی همگرا می‌شود. رابط ساده و تغذیه‌شده از طریق حلقه (loop-powered) با خروجی ۴–۲۰ میلی‌آمپر، زمان نصب را کاهش داده، نیاز به قطعات کمی دارد و داده‌های دقیق ارتعاشی را برای نگهداری پیش‌بینانه، محافظت خودکار ماشین‌آلات و نظارت بلادرنگ بر شرایط در توربین‌ها، کمپرسورها و تجهیزات دوار فراهم می‌کند.

کاربردها

نظارت بر ارتعاش در توربین‌ها و کمپرسورها

The ترانسمیتر لرزه‌ای مدل 177230-02 ارتعاش را در محدودهٔ ۰ تا ۵۰٫۸ میلی‌متر بر ثانیه (۰ تا ۲٫۰ اینچ بر ثانیه) و در باند فرکانسی ۳ هرتز تا ۱ کیلوهرتز اندازه‌گیری می‌کند و سیگنال‌های بلادرنگی را به سیستم‌های PLC و SCADA ارسال می‌نماید. زمان همگرایی آن کمتر از ۱۳ ثانیه و درون ۲٪ از مقدار نهایی، امکان تشخیص سریع ارتعاشات غیرطبیعی را برای اپراتورها فراهم کرده و زمان ایست‌کاری ماشین‌آلات را کاهش می‌دهد.

تغذیهٔ سیستم‌های خودکار نظارت بر شرایط

خروجی تغذیه‌شده از طریق حلقه (loop-powered) ۴–۲۰ میلی‌آمپر ترانسمیتر لرزه‌ای مدل 177230-02 داده‌های ارتعاشی پایدار و کمّی را به نرم‌افزارهای نظارت بر شرایط ارسال می‌کند. با انتقال سیگنال‌های دقیق و حساسیت عرضی کمتر از ۵٪، ترانسمیتر لرزه‌ای مدل 177230-02 از الگوریتم‌های نگهداری پیش‌بینانه پشتیبانی می‌کند و زمان‌بندی نگهداری توربین‌ها، ژنراتورها و پمپ‌ها را بهینه‌سازی می‌نماید.

اندازه‌گیری ارتعاش در محیط‌های سخت

The ترانسمیتر لرزه‌ای مدل 177230-02 در دامنه دمایی ۴۰- تا ۸۵+ درجه سانتی‌گراد و رطوبت نسبی تا ۱۰۰٪ (غیرغوطه‌ور) به‌طور قابل اعتماد کار می‌کند. پوسته فولاد ضدزنگ ۳۱۶L با درزگیری کامل و سنسور برشی سرامیکی، خوانش دقیق ارتعاش را حتی در شرایط ضربه‌ای تا ۹/۸۱۰ متر بر مجذور ثانیه تضمین می‌کنند و امکان نصب آن را در اتاق‌های ماشین‌آلات صنعتی و نیروگاه‌های بیرونی فراهم می‌سازند.

تشخیص سریع وضعیت تجهیزات

The ترانسمیتر لرزه‌ای مدل 177230-02 سیگنال‌های خام ارتعاشی را برای تأیید و تحلیل فراهم می‌کند. با دامنه فرکانسی ۳ هرتز تا ۱ کیلوهرتز و خروجی دقیق ۴–۲۰ میلی‌آمپر، اپراتوران می‌توانند به‌سرعت مشکلات ماشین‌آلات را تشخیص داده، رویدادهای اوج ارتعاشی را تحلیل کرده و اقدامات اصلاحی را به‌صورت کارآمد تأیید نمایند.

مشخصات

مزیت رقابتی

ارائه سیگنال‌های ارتعاشی دقیق

The ترانسمیتر لرزه‌ای مدل 177230-02 سیگنال‌های ۰ تا ۵۰/۸ میلی‌متر بر ثانیه را با حساسیت عرضی کمتر از ۵٪ و زمان نشست سریع (<۱۳ ثانیه) ثبت می‌کند و نظارت دقیق بر ماشین‌آلات را تضمین می‌نماید.

ادغام آسان با سیستم‌های اتوماسیون

خروجی ۴–۲۰ میلی‌آمپر با تغذیه از حلقه، امکان ترانسمیتر لرزه‌ای مدل 177230-02 را فراهم می‌کند تا مستقیماً به سیستم‌های PLC، DCS یا SCADA متصل شود بدون نیاز به تبدیل اضافی سیگنال.

تحمل محیط‌های صنعتی سخت‌گیرانه

پوسته هرماتیک از جنس استیل ضدزنگ ۳۱۶L و سنسور برشی سرامیکی، امکان ترانسمیتر لرزه‌ای مدل 177230-02 را فراهم می‌کند تا در دامنه دمایی ۴۰- تا ۸۵+ درجه سانتی‌گراد و رطوبت ۱۰۰٪ کار کند.

کاهش تلاش‌های نصب و نگهداری

پشتیبانی از نصب با رزوه‌های M6، M8 و ¼-28 UNF، تعداد کم قطعات و عدم نیاز به کالیبراسیون در محل، امکان راه‌اندازی سریع و کاهش زمان افت عملیاتی را فراهم می‌کند.

حفظ ایمنی الکتریکی

جداشدگی الکتریکی بیش از ۱۰۸ اهم و ولتاژ شکست ۶۰۰ ولت مؤثر ریشه‌مربع میانگین (Vrms) با جریان نشتی کمتر از ۱ میلی‌آمپر، اطمینان از این را می‌دهد که ترانسمیتر لرزه‌ای مدل 177230-02 به‌صورت ایمن در مجاورت تجهیزات با ولتاژ بالا کار کند.
