ماژول خروجی رله ۱۶ کاناله، شماره مدل ۱۴۹۹۹۲-۰۱

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	149992-01
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

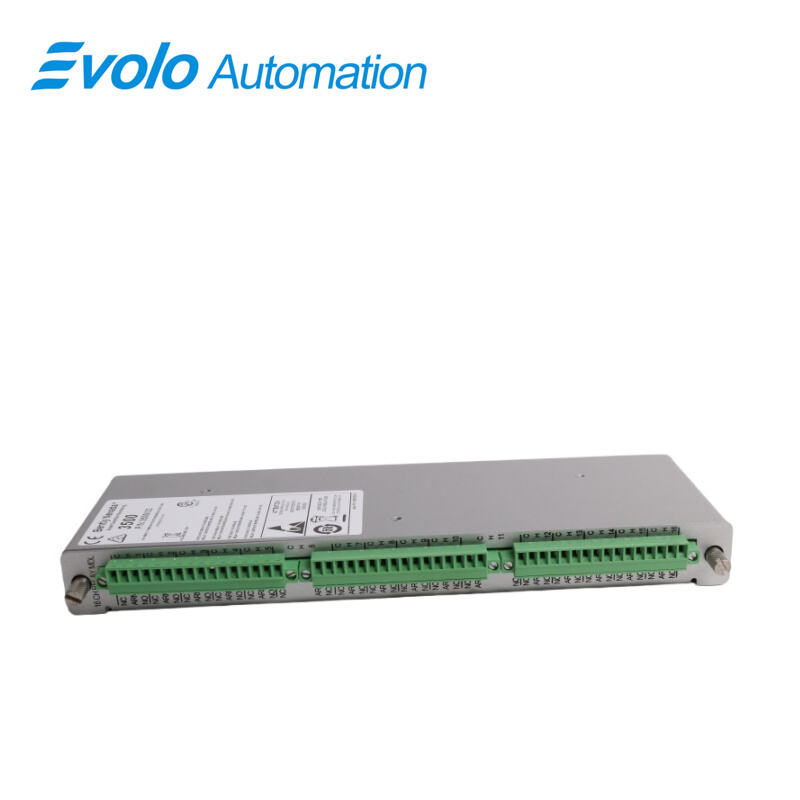

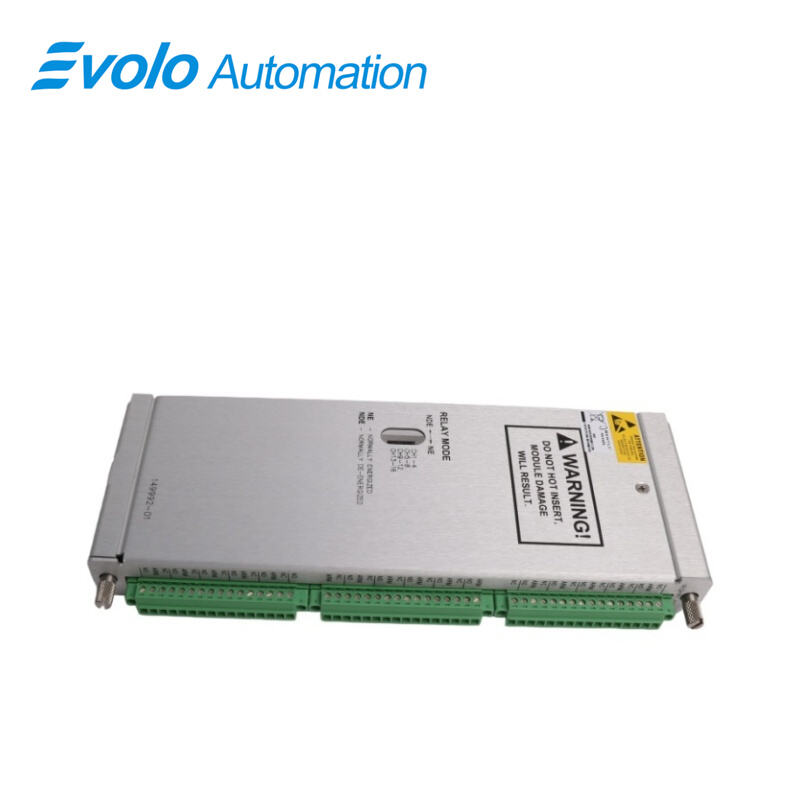

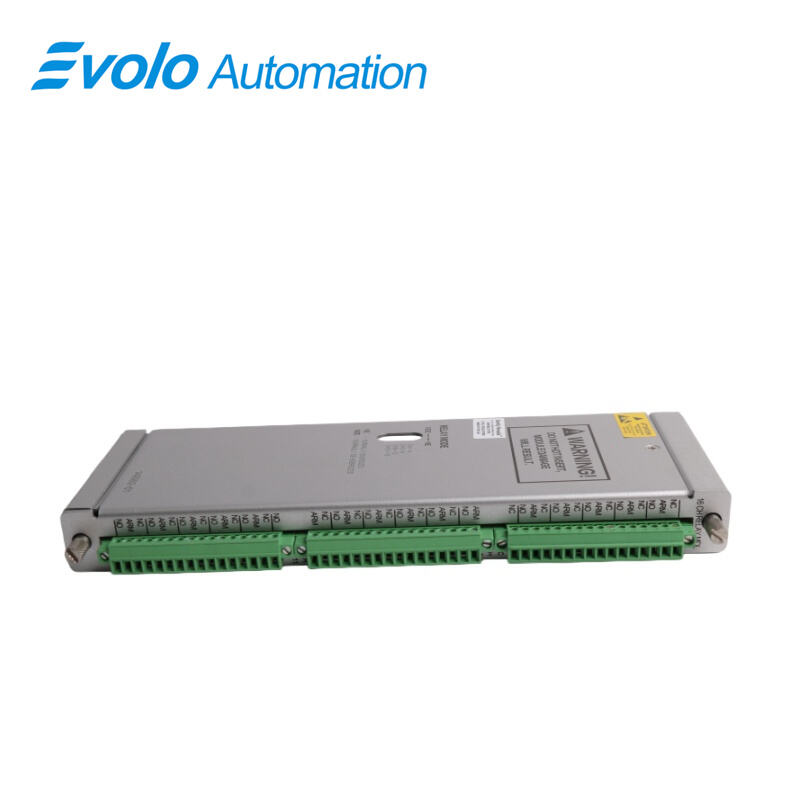

The ماژول خروجی رله ۱۶ کاناله، شماره مدل ۱۴۹۹۹۲-۰۱ توسط Bentley Nevada، ماژولی با ارتفاع کامل از سری 3500 است که ۱۶ خروجی رله مستقل را برای اتوماسیون ماشین‌آلات فراهم می‌کند. هر رله در این ماژول 149992-01می‌تواند بارهای جریان مستقیم تا ۷۰ وات در ۲۴ ولت جریان مستقیم (Vdc) و بارهای جریان متناوب تا ۱۲۰۰ ولت‌آمپر (VA) در ۲۵۰ ولت جریان متناوب (Vac) را تحمل کند و طول عمر تماس آن ۱۰۰۰۰ دوره است. این ماژول شامل رله‌های درزگیری‌شده با اپوکسی و سرکوب‌کننده‌های قوس ۲۵۰ ولت مؤثر (Vrms) می‌باشد. LEDهای صفحه جلو وضعیت «OK»، ارتباط «TX/RX» و هشدارهای کانال را نشان می‌دهند. هر خروجی را می‌توان با استفاده از نرم‌افزار پیکربندی رک 3500 با منطق رأی‌گیری AND/OR برنامه‌ریزی کرد که توسط ورودی‌های «هشدار»، «خطر» یا «Not-OK» فعال می‌شود. 149992-01یک شیار عقبی با ارتفاع کامل را اشغال می‌کند و امکان ادغام انعطاف‌پذیر آن در رک‌های ۳۵۰۰ را فراهم می‌سازد و همچنین کنترل دقیق سیستم‌های خودکار مبتنی بر هشدار را پشتیبانی می‌کند. مصرف توان آن به‌طور معمول ۵٫۸ وات است که آن را برای کاربردهای صنعتی کارآمد مناسب می‌سازد.

کاربردها

اشعار خودکار هشدار در رک‌های ۳۵۰۰
The ماژول خروجی رله ۱۶ کاناله، شماره مدل ۱۴۹۹۹۲-۰۱ امکان فعال‌سازی هشدارها را برای تا ۱۶ کانال مستقل فراهم می‌کند، با استفاده از خروجی‌های رله با دقت ±۱٪ و قابلیت تحمل بار AC/DC تا ۵ آمپر و توان ۷۰ وات در ۲۴ ولت DC. اپراتورها می‌توانند منطق AND/OR را از طریق نرم‌افزار پیکربندی رک ۳۵۰۰ تنظیم کنند تا اطمینان حاصل شود پارامترهای نظارتی خاص، هشدارها را به‌صورت بلادرنگ فعال می‌کنند.

کنترل خاموش‌سازی ماشین‌آلات
با حداکثر ولتاژ سوئیچ AC برابر با ۲۵۰ ولت AC و ولتاژ سوئیچ DC برابر با ۱۲۵ ولت DC، این دستگاه 149992-01می‌تواند به‌صورت ایمن از عملگرهای الکترومکانیکی یا رله‌های قطع‌کننده در ماشین‌آلات صنعتی استفاده کند. عمر کاری هر رله تا ۱۰۰۰۰ دورهٔ سوئیچ، عملکرد بلندمدت را برای دنباله‌های خاموش‌سازی خودکار ماشین‌آلات تضمین می‌کند.

ادغام با سیستم‌های نظارتی مبتنی بر رک
The 149992-01در یک شیار عقبی با ارتفاع کامل جای می‌گیرد و از طریق سیگنال‌دهی TX/RX با سایر ماژول‌های ۳۵۰۰ ارتباط برقرار می‌کند. چراغ‌های LED صفحه جلو (OK، TX/RX و CH Alarm) به اپراتوران امکان می‌دهد تا وضعیت رله و ارتباطات را به‌صورت بصری بررسی کرده و شبکه‌های ماشین‌آلات مقیاس بزرگ را به‌طور کارآمد نظارت کنند.

منطق قابل برنامه‌ریزی هشدار برای فرآیندهای پیچیده
هر رله در 149992-01را می‌توان به‌صورت جداگانه با استفاده از ورودی‌های سیگنال‌های هشدار، خطر یا Not-OK برنامه‌ریزی کرد. این امکان ایجاد منطق رأی‌گیری سفارشی برای نظارت چندکاناله بر ماشین‌آلات را فراهم می‌کند و کنترل فرآیندهای اتوماسیون حیاتی را بهبود می‌بخشد.

مشخصات

مزیت رقابتی

توان بالا در هر کانال
The 149992-01پشتیبانی از تا ۱۲۰۰ ولت‌آمپر جریان متناوب یا ۷۰ وات جریان مستقیم در هر کانال، که امکان اتصال مستقیم به بارهای سنگین صنعتی را بدون نیاز به رله‌های میانی فراهم می‌کند و پیچیدگی سیم‌کشی و هزینه‌های قطعات را کاهش می‌دهد.

طول عمر طولانی‌تر رله برای عملیات بلندمدت
هرکدوم 149992-01رله دارای رتبه‌بندی ۱۰۰۰۰ چرخه با پوشش اپوکسی و سیستم سرکوب قوس الکتریکی ۲۵۰ ولت مؤثر (Vrms) است و عملکرد قابل اعتماد در محیط‌های صنعتی پرتلاش را تضمین می‌کند.

برنامه‌ریزی انعطاف‌پذیر با منطق AND/OR
The 149992-01پشتیبانی از منطق قابل برنامه‌ریزی برای فعال‌سازی آلارم در هر خروجی رله، که امکان اجرای قوانین دقیق اتوماسیون بر اساس چندین پارامتر نظارت‌شده را برای اپراتورها فراهم می‌کند.

نشانگرهای بصری وضعیت
LEDهای OK، TX/RX و CH ALARM روی پنل جلویی 149992-01ارائه بازخورد بصری فوری برای تأیید عملیاتی، کاهش زمان عیب‌یابی و تلاش‌های نگهداری.

کارایی یکپارچه‌سازی رک
اشغال یک شیار عقبی با ارتفاع کامل، 149992-01اجازه می‌دهد چندین ماژول در رک ۳۵۰۰ قرار گیرد و گسترش مقیاس‌پذیر سیستم اتوماسیون را پشتیبانی می‌کند، در حالی که مصرف توان را در حدود ۵٫۸ وات در هر ماژول نگه می‌دارد.
