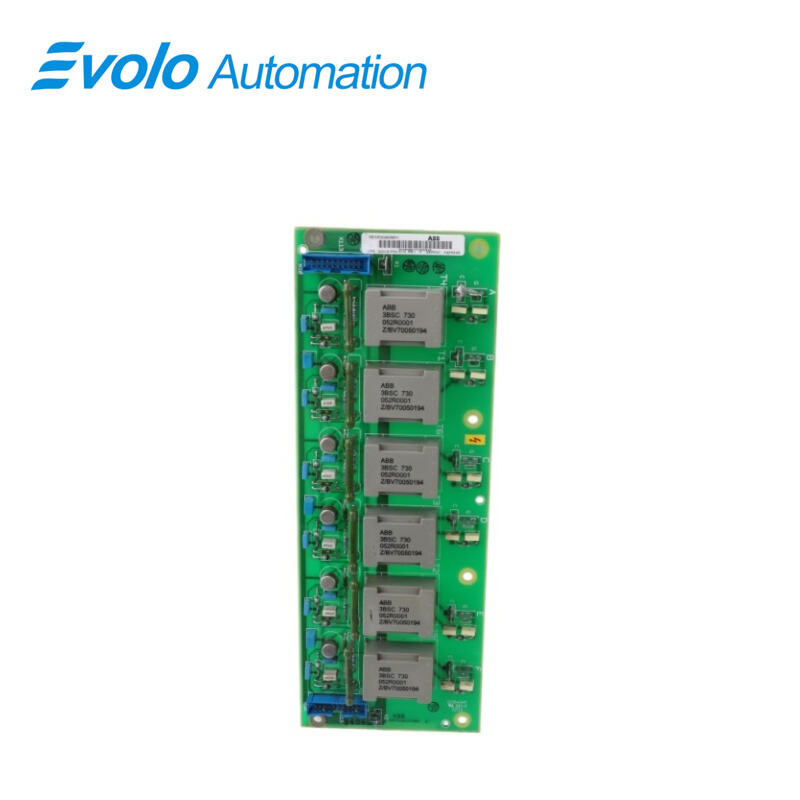

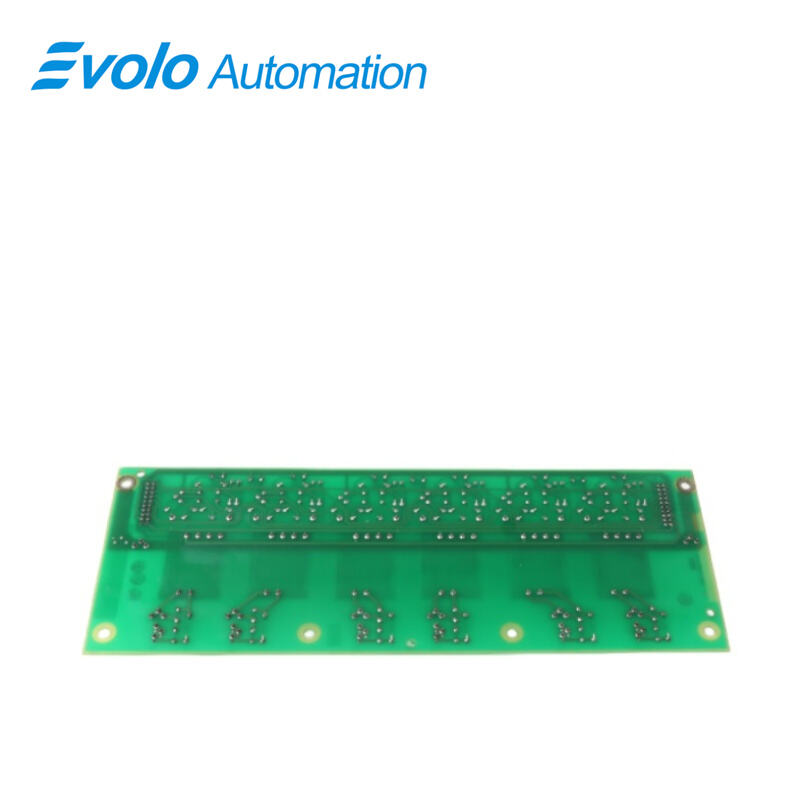

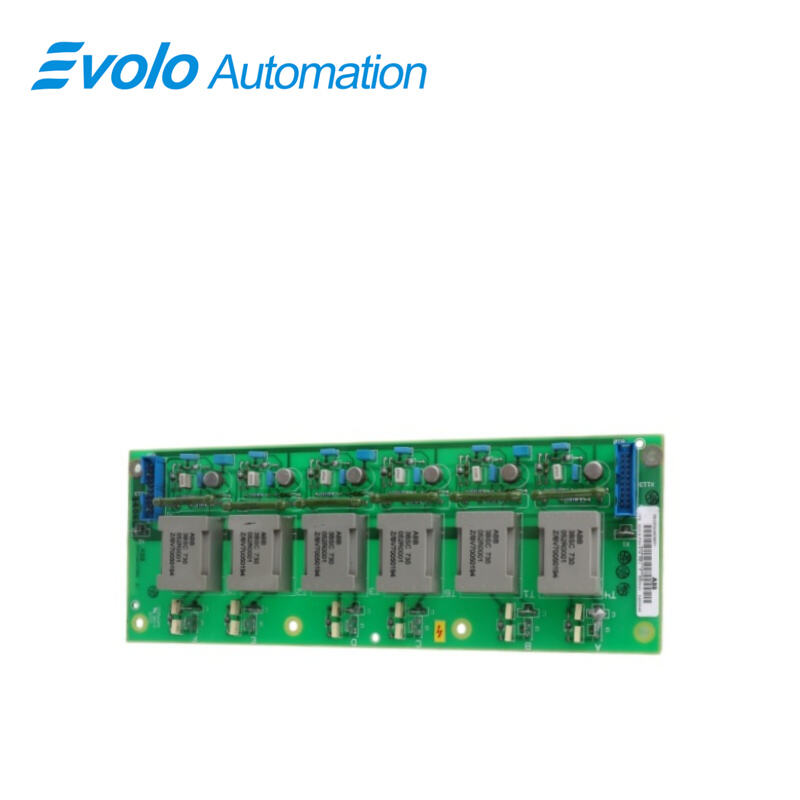

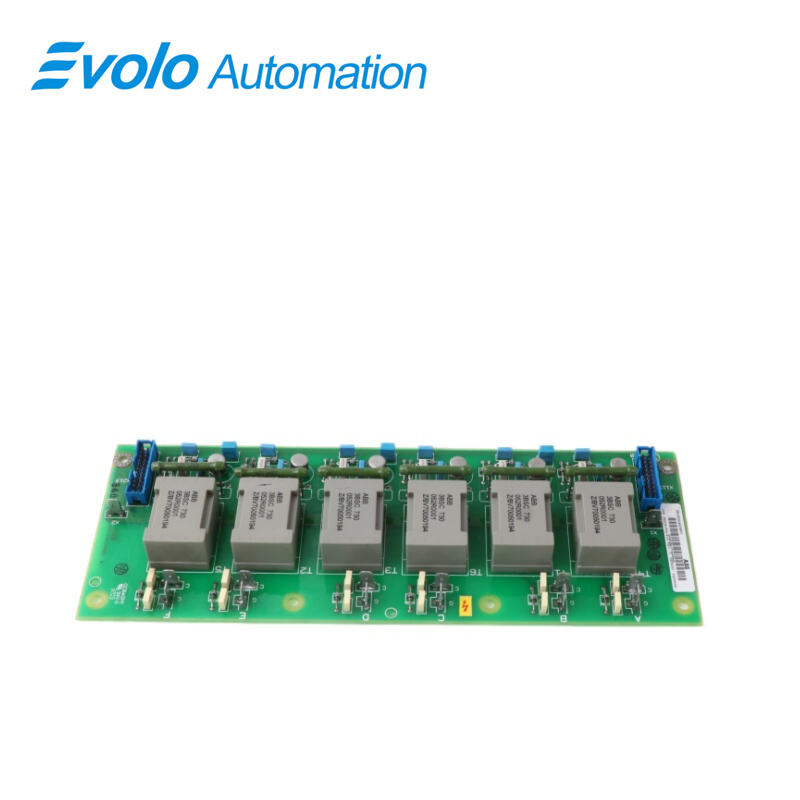

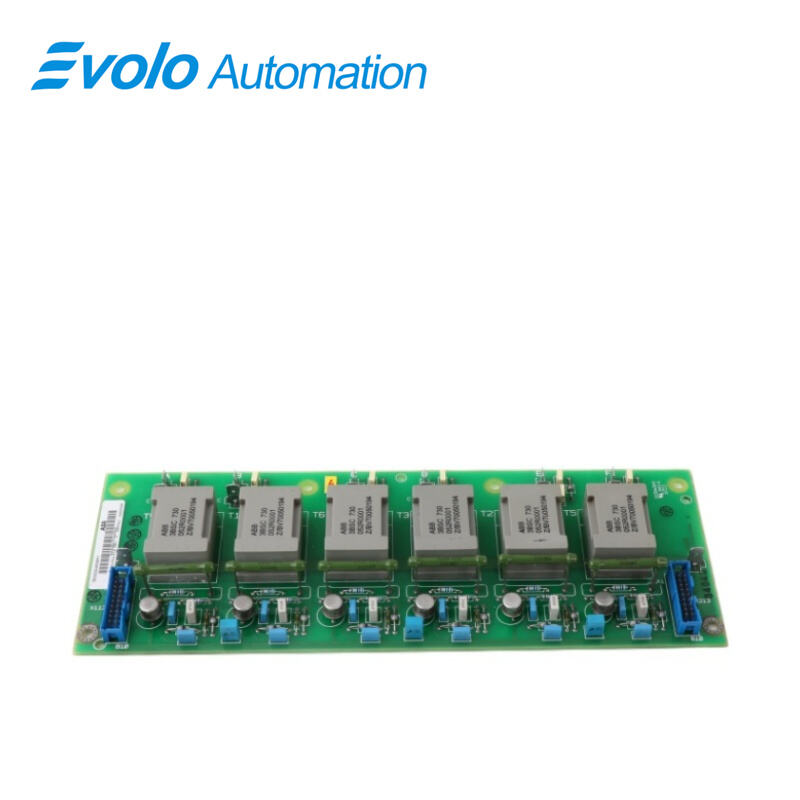

برد ترانسفورماتور پالس SDCS-PIN-41A 3BSE004939R1

مرور کلی

مکان مبدأ:	سوئد
نام برند:	ABB
شماره مدل:	SDCS-PIN-41A 3BSE004939R1
جزئیات بسته‌بندی:	جدید اصلی و در بسته‌بندی کارخانه‌ای مهر و موم‌شده
زمان تحویل:	۵ تا ۷ روز
شرایط پرداخت:	تی‌تی
توانایی تأمین:	موجود در انبار

مشخصات فنی

توضیحات

این SDCS-PIN-41A 3BSE004939R1 این برد ترانسفورماتور پالس برای تقویت و جداسازی پالس‌های شلیک تریستور در سیستم‌های درایو DC صنعتی، مانند سری DCS400، طراحی شده است. این برد با فراهم‌آوردن جداسازی گالوانیک قوی و بازخورد دقیق سیگنال برای جریان و ولتاژ آرمیچر، کنترل دقیق موتور را تضمین می‌کند.

کاربردها

کارخانه‌های چاپ و رنگرزی منسوجات: برای کنترل چندین مجموعه درایو به‌منظور دستیابی به کنترل کشش ثابت در حین پیچیدن پارچه استفاده می‌شود.

کارخانه‌های سیم و کابل: مسئول شلیک دقیق مراحل توان موتورهای جریان مستقیم در واحد‌های کشش سیم است.

کارخانه‌های تولید محصولات پلاستیکی: مناسب برای تبدیل رابط توان در سیستم‌های محرک قالب‌گیری تزریقی و اکسترودر.

کارخانه‌های کاغذ و خمیر کاغذ: اطمینان از بازخورد جریان در زمان واقعی و پایدار در سیستم‌های محرک دستگاه‌های سرعت بالای تولید کاغذ.

کارخانه‌های فرآوری فلزات: کابینت‌های یکپارچه کنترل سرعت جریان مستقیم برای ماشین‌های برش و غلتک‌زنی ورق‌های کوچک و متوسط.

نگهداری

رفع عیب: اگر سیستم خطای «از دست رفتن پالس» یا «قطع شدن مدار اصلی» را گزارش دهد، مقادیر مقاومت سیم‌پیچ اولیه و ثانویه ترانسفورماتور پالس SDCS-PIN-41A را بررسی کنید؛ همچنین اطمینان حاصل کنید که کابل اتصال بین ترانسفورماتور و برد کنترل اصلی به‌درستی متصل شده است.

توصیه‌های نگهداری: به‌طور دوره‌ای قطعات الکترونیکی روی برد را از نظر نشت الکترولیت یا گرمای بیش از حد بررسی کنید؛ در محیط‌های پرگرد و غبار، آب‌بندی کابینت را تقویت کنید تا از تجمع غبار رسانا در کانال پالس و ایجاد اتصال کوتاه جلوگیری شود.

پرسش‌های متداول

سوال: اگر ولتاژ ورودی PLC بین ۱۲ تا ۲۴ ولت جریان مستقیم نوسان کند، آیا SDCS-PIN-41A 3BSE004939R1 آسیب می‌بیند؟
الف: خیر، این محصول محدوده ورودی ۱۲ تا ۲۴ ولت جریان مستقیم (DC) را پشتیبانی می‌کند و تحمل قوی‌ای در برابر نوسانات ولتاژ دارد.

سوال: اصل جداسازی به‌کاررفته در SDCS-PIN-41A 3BSE004939R1 ?
پاسخ: از ترانسفورماتور پالسی مجتمع برای دستیابی به جداسازی الکتریکی مغناطیسی استفاده می‌شود.

سوال: آیا SDCS-PIN-41A 3BSE004939R1 در محیط غیرگرمایش‌یافته با دمای ۱۵- درجه سانتی‌گراد کار کند؟
پاسخ: بله، محدوده کاری آن از ۲۰- تا ۵۵+ درجه سانتی‌گراد است؛ بنابراین دمای ۱۵- درجه سانتی‌گراد قابل قبول است.

سوال: آیا SDCS-PIN-41A 3BSE004939R1 نیازمند پایهٔ نصب ویژه‌ای برای پروژه‌های ارتقاء (Retrofit) است؟
پاسخ: خیر، این محصول از نصب روی ریل استاندارد DIN و همچنین نصب از طریق پین‌های PCB پشتیبانی می‌کند.

سوال: آیا SDCS-PIN-41A 3BSE004939R1 با سیگنال‌های منطقی ۵ ولت TTL سازگان دارد؟
پاسخ: بله، این محصول ورودی‌های سطح پایین ۵ ولتی و همچنین سیگنال‌های کنترلی ۱۲ تا ۲۴ ولتی را پشتیبانی می‌کند.
