Panel Siemens SIMATIC HMI KTP1200 Basic DP 6AV2123-2MA03-0AX0

Resumen

SIEMENS · Paneles SIMATIC HMI Basic

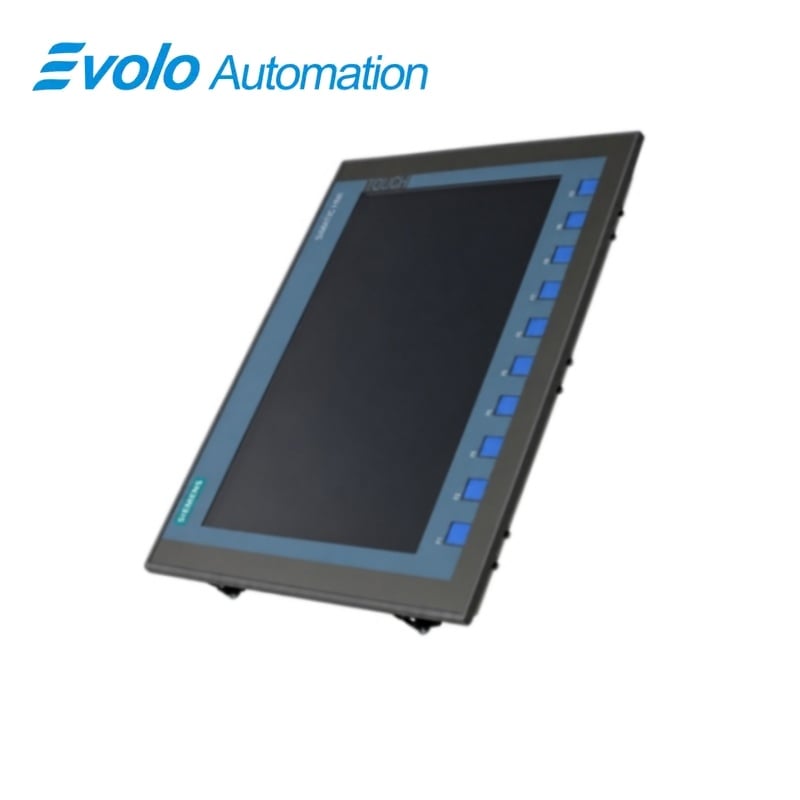

6AV2123-2MA03-0AX0 Panel SIMATIC HMI KTP1200 Basic DP

El panel SIMATIC HMI KTP1200 Basic DP combina una pantalla TFT panorámica de 12 pulgadas, operación mediante teclas y táctil, comunicación PROFIBUS y soporte para almacenamiento USB.

De un vistazo

Marca	Siemens
Modelo	6AV2123-2MA03-0AX0
Tipo de producto	panel operador táctil y con teclas de 12 pulgadas
Función principal	Ofrece visualización y operación locales de la máquina mediante una conexión PROFIBUS DP
Aplicación o serie compatible	Sistemas de automatización SIMATIC diseñados con WinCC Basic V13 o una versión compatible posterior

Identificación exacta

Verifique carácter por carácter la referencia 6AV2123-2MA03-0AX0 y confirme la denominación completa del panel SIMATIC HMI KTP1200 Basic DP.

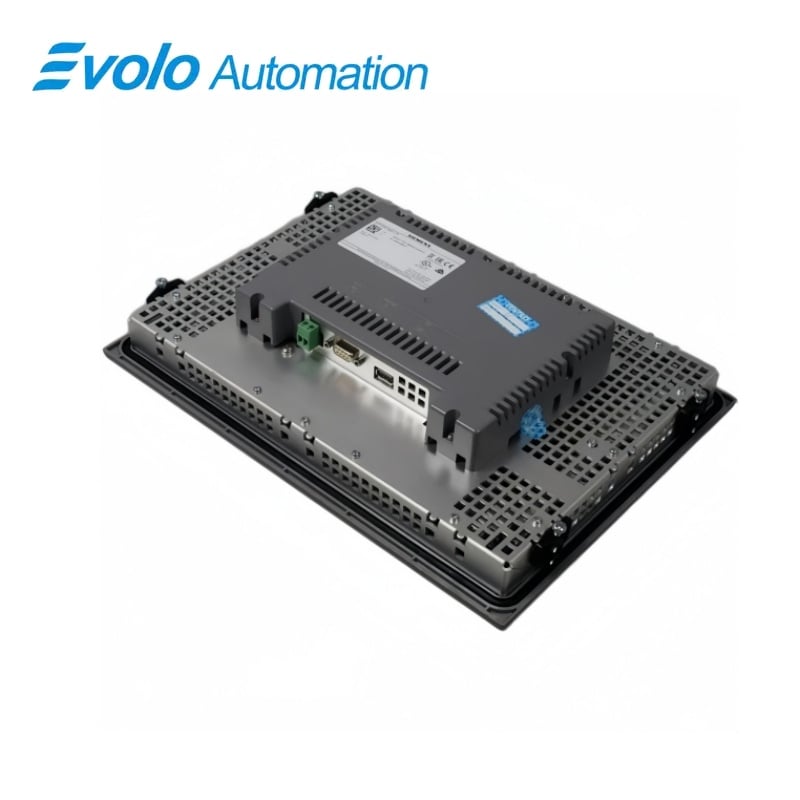

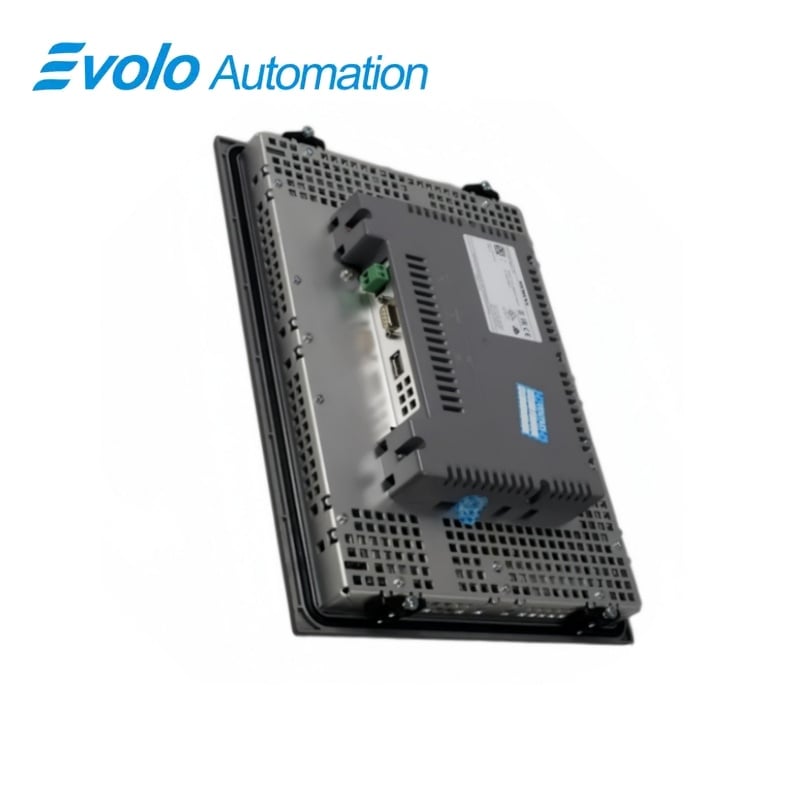

Disposición de la interfaz

Confirmar la fuente de alimentación instalada, los puertos, las conexiones de campo y los accesorios necesarios antes de realizar las conexiones del repuesto.

Comprobación de configuración

Conservar el proyecto de ingeniería aprobado, los parámetros de red y los datos de aplicación utilizados por el sistema instalado.

Resumen del producto

El panel SIMATIC HMI KTP1200 Basic DP combina una pantalla TFT panorámica de 12 pulgadas, operación mediante teclas y táctil, comunicación PROFIBUS y soporte para almacenamiento USB.

Los operadores pueden utilizar la superficie táctil analógica resistiva junto con las teclas físicas del panel. La pantalla TFT de 12 pulgadas ofrece una resolución de 1280 × 800 píxeles y muestra 65 536 colores. La variante DP se conecta a sistemas de automatización compatibles mediante su interfaz PROFIBUS y se configura con WinCC Basic.

Enfoque del pedido: confirme la variante de comunicación DP, el formato de 12 pulgadas con teclas y táctil, la versión de ingeniería, la dirección PROFIBUS, el recorte para el panel y la copia de seguridad completa del proyecto HMI.

Funciones principales

Operación combinada mediante teclas y pantalla táctil

Los operadores pueden utilizar la superficie táctil analógico-resistiva junto con las teclas físicas del panel.

Visualización de máquina en pantalla panorámica

La pantalla TFT de 12 pulgadas presenta 65 536 colores con una resolución de 1280 × 800 píxeles.

Integración HMI PROFIBUS

La variante DP se conecta a sistemas de automatización compatibles mediante su interfaz PROFIBUS y se configura con WinCC Basic.

Especificaciones oficiales

Tecnología de visualización	Pantalla TFT panorámica con retroiluminación LED
Diagonal de la pantalla	12 pulgadas
Área de visualización activa	261,1 x 163,2 mm
Resolución de pantalla	1280 × 800 píxeles
Colores de la pantalla	65,536
MTBF de retroiluminación a 25 °C	20 000 h
Tecnología táctil	Analógico resistivo
Orientaciones de montaje admitidas	Vertical y horizontal
Inclinación máxima sin ventilación externa	35°
Alimentación nominal	24 V de corriente continua
Rango de alimentación admisible	19,2 a 28,8 V CC
Consumo nominal de corriente	550 millones de años
Software de Ingeniería	Versión compatible con WinCC Basic V13 o posterior
Capacidad de archivo	2 archivos con hasta 10 000 entradas
Almacenamiento externo	USB compatible
PESO NETO	2,05 kg

Fuente oficial: Datos técnicos de Siemens para el modelo 6AV2123-2MA03-0AX0 .

Preguntas frecuentes

¿A qué bus de campo debo conectar el dispositivo 6AV2123-2MA03-0AX0?

Conecte el panel mediante su interfaz PROFIBUS.

¿Pueden los operadores utilizar tanto teclas como entrada táctil en el dispositivo 6AV2123-2MA03-0AX0?

Sí; el equipo combina teclas físicas con una pantalla táctil analógica resistiva.

¿Qué resolución de pantalla debo usar al diseñar para el dispositivo 6AV2123-2MA03-0AX0?

Cree la interfaz para una pantalla panorámica de 1280 × 800 píxeles.

¿Cuál es la versión base de ingeniería requerida para el dispositivo 6AV2123-2MA03-0AX0?

Utilice WinCC Basic V13 o una versión compatible posterior.

¿Se puede instalar el dispositivo 6AV2123-2MA03-0AX0 en orientación vertical?

Sí; se admiten tanto la instalación en orientación vertical como en horizontal.

¿Qué rango de alimentación eléctrica se aplica al modelo 6AV2123-2MA03-0AX0?

Proporcione 24 V CC dentro del rango permitido de 19,2 a 28,8 V.

¿Qué debo respaldar antes de sustituir el modelo 6AV2123-2MA03-0AX0?

Guarde el proyecto HMI, la dirección PROFIBUS, las recetas, los archivos, los datos de usuario y la configuración del panel.

Notas sobre compatibilidad y pedidos

Antes de pedir el modelo 6AV2123-2MA03-0AX0: confirme la variante de comunicación DP, el formato de 12 pulgadas con teclas y táctil, la versión de ingeniería, la dirección PROFIBUS, el recorte para el panel y la copia de seguridad completa del proyecto HMI.

Lista de comprobación de compatibilidad

• No sustituya un panel exclusivo para PROFINET por esta variante PROFIBUS DP.
• Realice una copia de seguridad del proyecto, las recetas, los archivos, la administración de usuarios y la configuración de transferencia antes de retirar el equipo.
• Asegúrese de que coincidan la abertura en el panel, la orientación de montaje, la conexión de 24 V CC y la disposición del conector PROFIBUS.
