Resumen

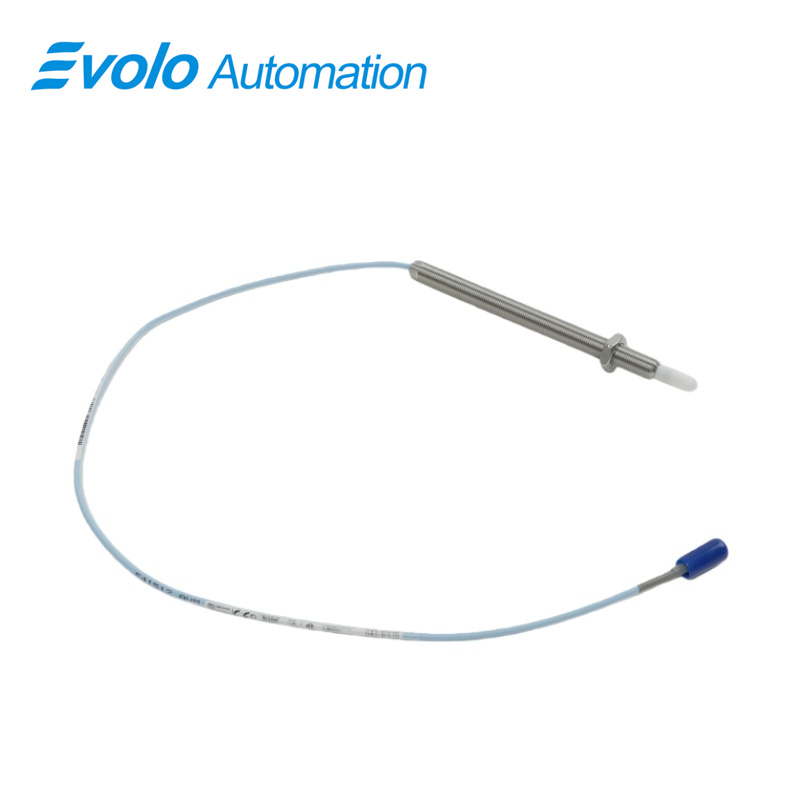

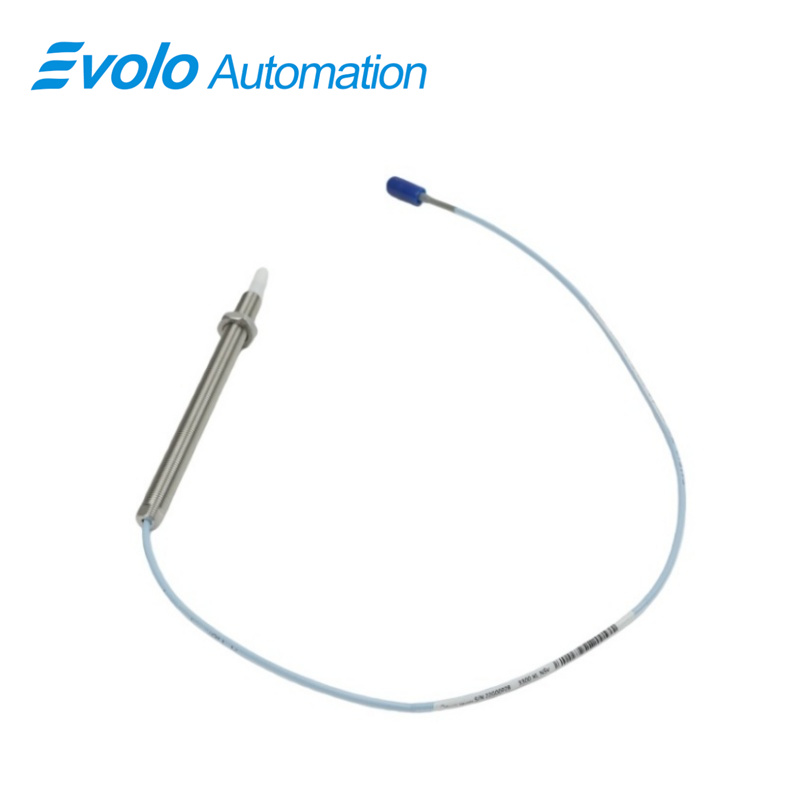

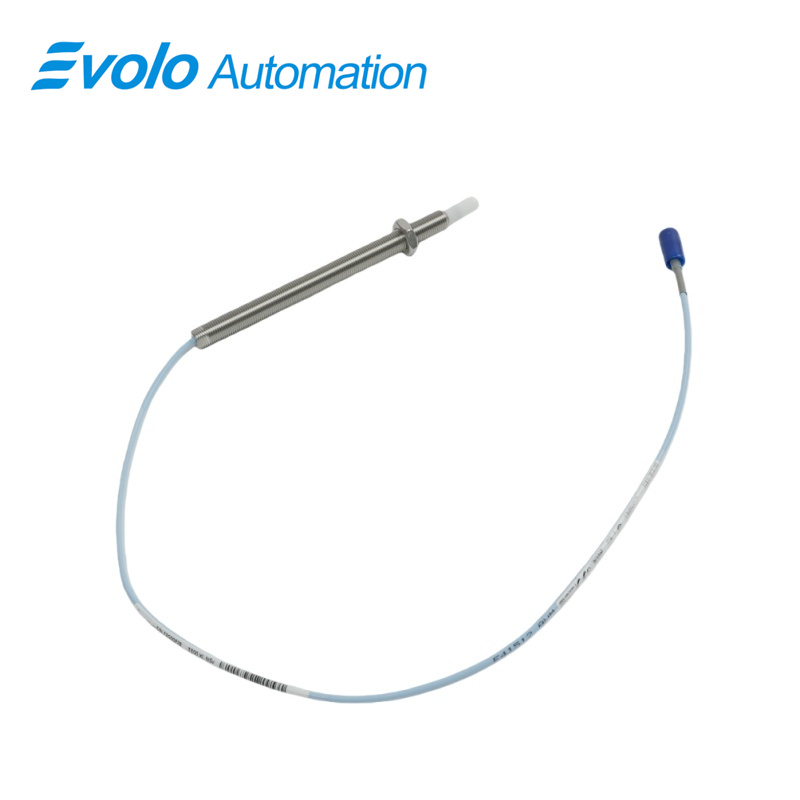

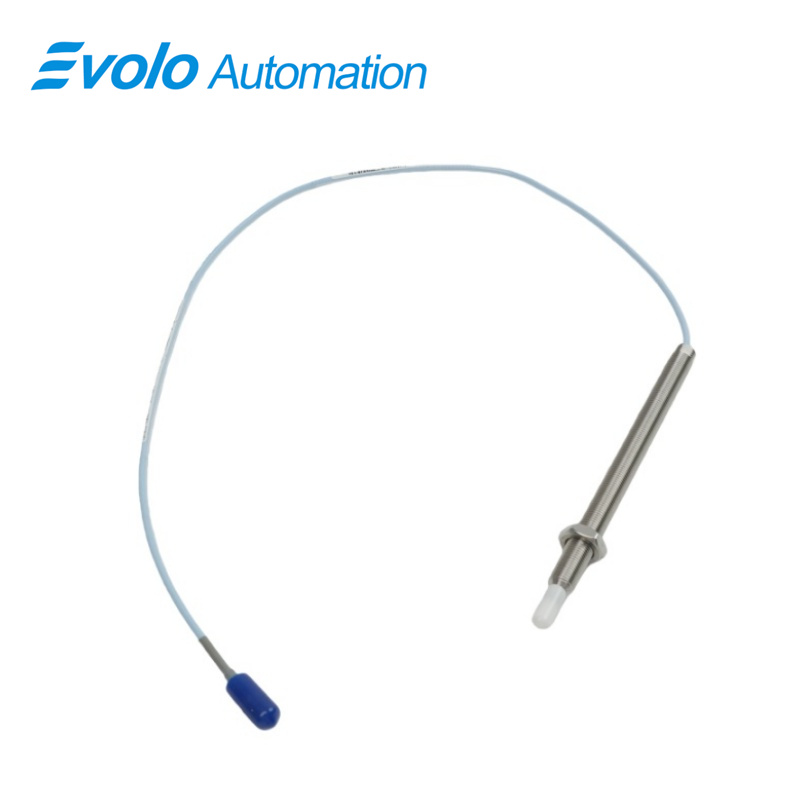

330905-00-13-05-02-00 Sondas de proximidad 3300 NSv
De un vistazo
| Lugar de origen: | Estados Unidos |
| Nombre de la marca: | Bently Nevada |
| Número de modelo: | 330905-00-13-05-02-00 |
| Cantidad mínima de pedido: | 1 |
| Detalles del embalaje: | Original nuevo, sellado de fábrica |
| Plazo de entrega: | 5-7 días |
| Condiciones de pago: | T/T |
| Capacidad de suministro: | En stock |
Resumen del producto
DESCRIPCIÓN
El 3300 NSv Proximity Probe es un transductor de corriente de Foucault de precisión diseñado para su uso en entornos industriales altamente restringidos, incluidos compresores centrífugos de aire, compresores de refrigeración y compresores de gas de proceso. Su diseño está especialmente adaptado para aplicaciones donde el espacio de instalación es limitado, lo que lo hace ideal para maquinaria con ajustes reducidos o arreglos de ejes compactos. Los 3300 NSv Probes sobresalen en situaciones donde los transductores estándar Bently Nevada 3300 y 3300 XL no pueden instalarse debido a restricciones de agujero ciego, vista lateral o vista trasera.
Estas sondas son especialmente adecuadas para aplicaciones de medición en objetivos pequeños, incluyendo vibración radial en ejes con diámetro inferior a 51 mm (2 in) y posición axial en superficies planas menores a 15 mm (0,6 in). Las capacidades principales de medición incluyen:
Detección de vibración radial y posición del eje
Medición de la posición axial (de empuje)
Supervisión de tacómetro y velocidad cero
Adquisición de señal de referencia de fase (salidas Keyphasor)
El sistema 3300 NSv proporciona un factor de escala promedio de 7,87 V/mm (200 mV/mil), una salida estándar para transductores de corriente parásita, lo que garantiza un rendimiento de señal confiable y consistente. Su diseño compacto permite rangos lineales más cortos manteniendo una medición precisa hasta 1,5 mm (60 mils), superando el desempeño de los transductores antiguos serie 3000 de 190.
Mecánica y eléctricamente, la sonda NSv es completamente compatible con las sondas RAM 3300 anteriores y los cables de extensión, facilitando actualizaciones de sistema sin necesidad de reemplazar el hardware de monitoreo existente. Las sondas ofrecen una excelente resistencia química, lo que las hace adecuadas para una amplia variedad de aplicaciones en compresores de proceso. Además, la capacidad de vista lateral garantiza un entrehierro óptimo y precisión en las mediciones, incluso en geometrías de instalación complejas.
Las sondas 3300 NSv están disponibles en múltiples configuraciones de carcasa y rosca, incluyendo opciones blindadas y no blindadas con roscas 1/4-28, 3/8-24, M8x1 y M10x1. Las configuraciones de montaje invertido se ofrecen con roscas estándar 3/8-24 o M10x1. Todas las sondas cuentan con conectores ClickLoc chapados en oro, que se bloquean firmemente y evitan aflojamientos, mientras que los diseños patentados TipLoc y CableLoc de Bently Nevada proporcionan una integridad mecánica excepcional y una resistencia a la tracción de hasta 220 N (50 lb). Se recomienda el uso de protectores de conector para proteger la interfaz eléctrica contra humedad y contaminación.
En resumen, la sonda de proximidad 3300 NSv Proximity Probe es una solución compacta y altamente versátil para el monitoreo preciso de vibración y posición en espacios reducidos, que combina un diseño mecánico robusto, resistencia química superior y compatibilidad con los sistemas de monitoreo existentes de Bently Nevada. Sus opciones únicas de configuración y su capacidad para detectar objetivos pequeños la convierten en la opción preferida para maquinaria automatizada moderna donde el espacio y el rendimiento son críticos.
Funciones principales
Aplicaciones
La sonda de proximidad 3300 NSv Proximity Probe está diseñada específicamente para el monitoreo de alta precisión de vibración y posición en maquinaria industrial donde el espacio de instalación es limitado. Su diseño compacto y características especializadas la hacen ideal para su uso en compresores centrífugos de aire, compresores de refrigeración, compresores de gas de proceso y otras máquinas con rodamientos de película fluida que tienen requisitos de instalación ajustados.
Mediciones radiales y axiales
Esta sonda destaca en la medición de vibración radial y posición radial en ejes menores de 51 mm (2 in), así como de posición axial (empuje) en superficies planas menores de 15 mm (0,6 in). Su punta pequeña y sus avanzadas capacidades de vista lateral permiten un monitoreo preciso incluso en áreas donde las sondas tradicionales no pueden instalarse debido a restricciones de espacio o alineación.
Tacómetro y detección de velocidad
La sonda 3300 NSv es adecuada para mediciones de tacómetro y velocidad cero, proporcionando señales de referencia de fase confiables (Keyphasor). Esto la convierte en una excelente opción para aplicaciones que requieren monitoreo y sincronización precisos de la velocidad del eje en sistemas de maquinaria complejos.
Aplicaciones de modernización y actualización
La sonda puede reemplazar los sistemas antiguos de transductores 3300 RAM y serie 3000-/7000 190, lo que permite actualizar los sistemas existentes sin necesidad de una reconstrucción completa. Al actualizar desde sistemas 3300 RAM, se pueden mantener la sonda existente, el cable de extensión y el sistema de monitoreo, minimizando el tiempo de inactividad y los costos. Para sistemas de la serie 3000 o 7000, la sonda, el cable y el sensor Proximitor se sustituyen por componentes NSv para lograr compatibilidad total del sistema.
Compatibilidad de proceso
Construida con carcasa de acero inoxidable AISI 304 y puntas de sonda de polifenileno sulfuro (PPS), la sonda NSv ofrece excelente resistencia química y térmica, capaz de operar desde -52 °C hasta +177 °C (-62 °F hasta +351 °F). Esto la hace adecuada para entornos exigentes de compresores de proceso donde son comunes la exposición a productos químicos o temperaturas extremas.
Flexibilidad de la instalación
La sonda admite múltiples tamaños de rosca, incluyendo M10X1, y viene con conectores coaxiales miniatura ClickLoc, que garantizan conexiones seguras y resistentes a las vibraciones. Características como el moldeado TipLoc y el diseño CableLoc mejoran la resistencia mecánica y previenen la degradación de la señal por tensión del cable o entrada de líquidos.
Especificaciones oficiales
Detalles rápidos
| Opción de Longitud sin Roscar: | 0 mm |
| Opción de longitud total de la carcasa: | 130 mm |
| Opción de Longitud del Cable: | 0,5 metros (20 in) |
| Opción de conector y cable: | Conector Miniature coaxial ClickLoc, cable estándar |
| Opción de aprobación de agencia: | No es necesario |
| Dimensiones: | 1,8x1,6x66 cm |
| Peso: | 0.05kg |
Especificaciones
| Rosca del cuerpo de la sonda: | Rosca M10X1 |
| Longitud máxima de acoplamiento de la rosca: | 15 mm |
| Rango de temperatura de la sonda: | -52°C a +177°C (-62°F a +351°F) |
| Temperatura de almacenamiento: | -52°C a +177°C (-62°F a +351°F) |
| Material de la punta de la sonda: | Polisulfuro de Fenileno (PPS) |
| Material del cuerpo de la sonda: | Acero inoxidable AISI 304 (SST) |
| Cableado de campo: | 0,2 a 1,5 mm² (16 a 24 AWG) [0,25 a 0,75 mm² (18 a 23 AWG) con terminales] |
| Rango lineal: | 1,5 mm (60 mils) |
| Ajuste recomendado del espacio: | 1,0 mm (40 mils) |
| Resistencia de salida: | 50 Ω |
| Sensibilidad de la alimentación: | Menos de 2 mV de cambio en la tensión de salida por voltio de cambio en la tensión de entrada |
Preguntas frecuentes
¿Cuál es el número de modelo?
El número de modelo indicado es 330905-00-13-05-02-00.
¿Cuál es el nombre de la marca?
El nombre de la marca indicado es Bently Nevada.
¿Cuál es el lugar de origen?
El lugar de origen indicado es EE. UU.
¿Cuáles son los detalles del embalaje?
Los detalles del embalaje indicados son Original nuevo, sellado de fábrica.
¿Cuál es el plazo de entrega?
El plazo de entrega indicado es de 5 a 7 días.
¿Está disponible este modelo?
El estado de disponibilidad indicado es En stock.
¿Cuáles son los términos de pago?
Los términos de pago indicados son T/T.
Notas sobre compatibilidad y pedidos
Ventaja competitiva
El sensor de proximidad 3300 NSv combina un diseño compacto, alta precisión y construcción robusta, lo que lo hace ideal para espacios reducidos de instalación y aplicaciones con objetivos pequeños. Su carcasa de 130 mm y su cable coaxial miniatura ClickLoc de 0,5 metros permiten mediciones radiales y axiales precisas en ejes menores a 51 mm y objetivos inferiores a 15 mm.
Fabricado con acero inoxidable AISI 304 y punta del sensor de PPS, el sensor soporta temperaturas extremas (-52 °C a +177 °C) y ambientes químicos agresivos. Los diseños avanzados TipLoc y CableLoc garantizan una fuerte unión entre la punta del sensor y la retención del cable hasta 220 N (50 lb), proporcionando fiabilidad a largo plazo.
Totalmente compatible con los sistemas anteriores Bently Nevada 3300 RAM y series 3000/7000, permite actualizaciones sin problemas, reduciendo tiempos de inactividad y costos de modernización. Los conectores ClickLoc chapados en oro y los protectores opcionales garantizan conexiones seguras y resistentes a la contaminación, mientras que su diseño optimizado de vista lateral destaca en escenarios de instalación restringidos o complicados.
Compacto, preciso y duradero, el sensor 3300 NSv está diseñado para ofrecer un monitoreo confiable de vibración y posición en entornos industriales exigentes.
