Descripción general
Lugar de Origen: |
EE.UU |
Nombre de la Marca: |
Nevada doblada |
Número de Modelo: |
330101-00-85-05-01-05 |
Detalles de Embalaje: |
Nuevo original, sellado de fábrica |
Tiempo de entrega: |
5-7 días |
Términos de Pago: |
T/T |
Capacidad de Suministro: |
En stock |
Detalle rápido
|
Opción de longitud sin rosca (longitud mínima sin rosca): |
0.0 in |
|
Opción de longitud total del cuerpo (longitud mínima del cuerpo): |
8.5 in |
|
Opción de Longitud Total: |
0.5 metro (1.6 pies) |
|
Opción de Conector y Tipo de Cable: |
Conector coaxial miniatura ClickLoc con protector de conector, cable estándar |
|
Opción de aprobación por entidad: |
Certificaciones CSA, ATEX, IECEx |
|
Rosca del cuerpo de la sonda: |
rosca 3/8-24 UNF |
|
Longitud máxima de acoplamiento de la rosca: |
0.563 in |
|
Dimensión: |
1.5x1.3x66cm |
|
Peso: |
0.1KG |
Descripción

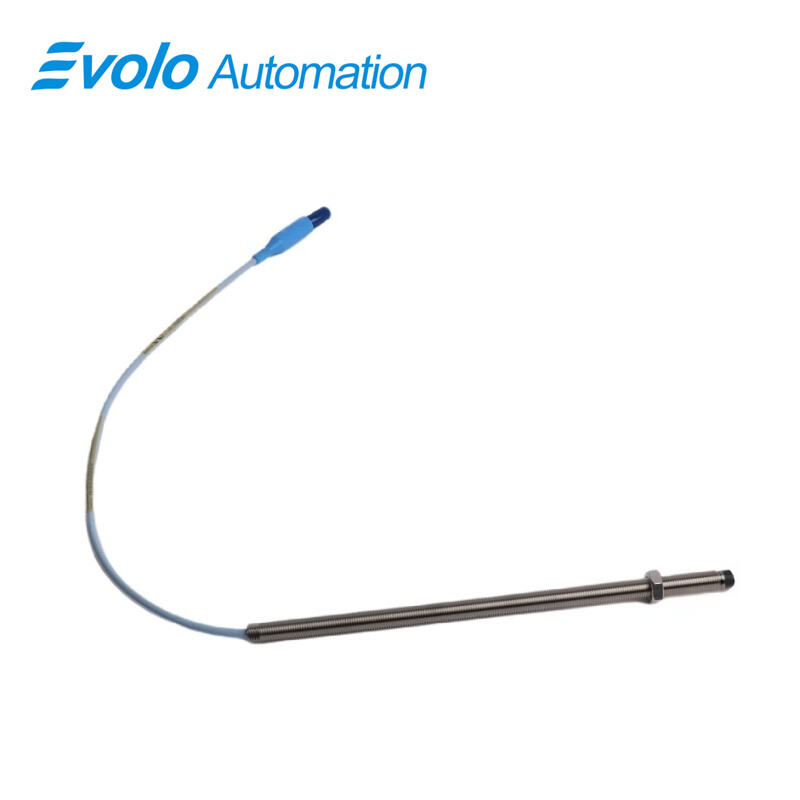

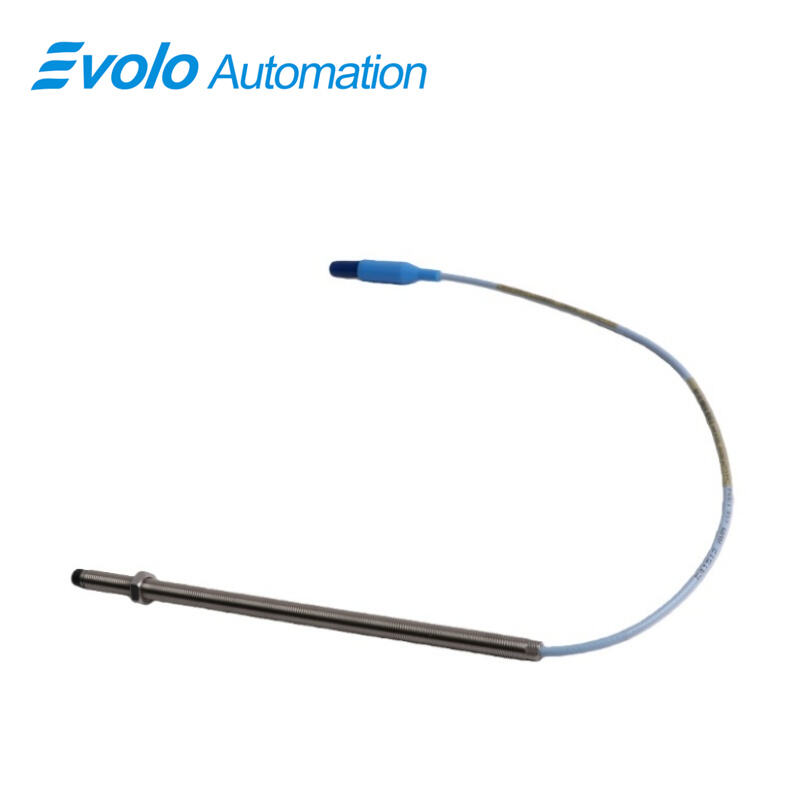

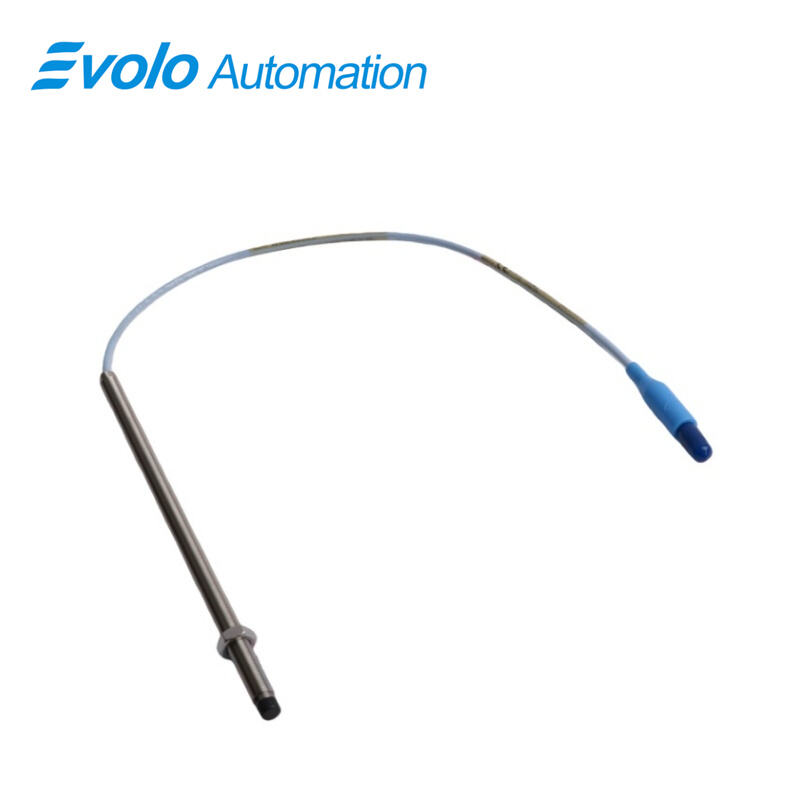

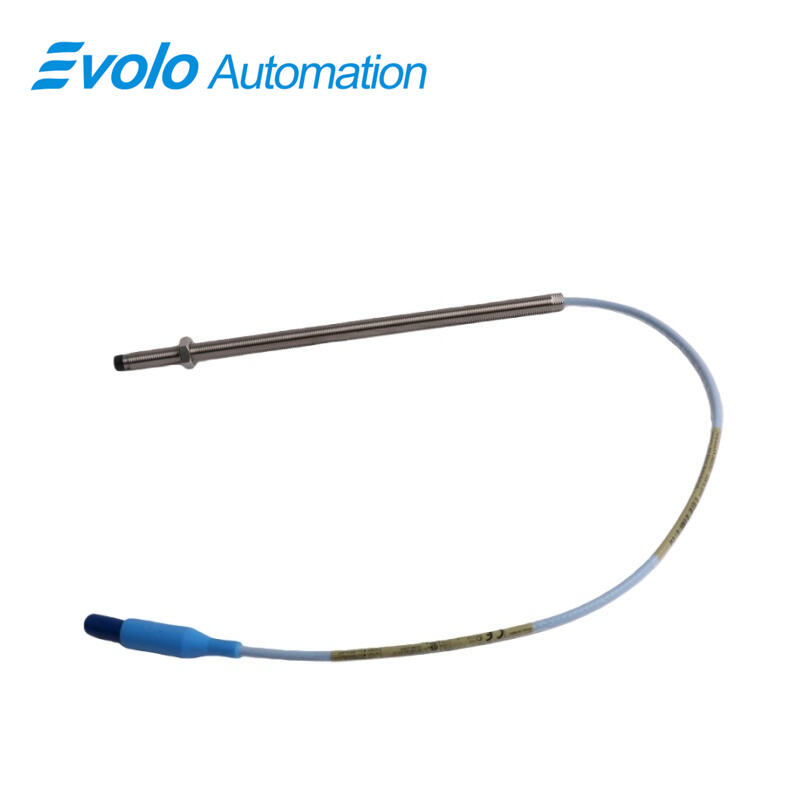

La 330101-00-85-05-01-05la sonda de proximidad 3300 XL de 8 mm proporciona mediciones precisas de distancia entre la punta de la sonda y superficies conductoras, permitiendo tanto el monitoreo estático de posición como el dinámico de vibraciones en máquinas con cojinetes de película fluida. Con un rango lineal de 2 mm (80 mils), una resistencia de salida de 50 Ω y una sensibilidad de alimentación inferior a 2 mV por voltio de entrada, la 330101-00-85-05-01-05proporciona mediciones precisas de vibración, posición, señal Keyphasor y velocidad en sistemas automatizados. La 330101-00-85-05-01-05cuenta con una carcasa de acero inoxidable roscada 3/8-24 UNF, una profundidad máxima de rosca de 0,563 pulgadas y un cable coaxial miniatura ClickLoc de 0,5 metros con protector del conector, lo que garantiza conexiones seguras en la automatización industrial. La capacitancia del cable de extensión es de 69,9 pF/m y el cableado de campo admite conductores de calibre 16 a 24 AWG, asegurando una transmisión fiable de la señal. Las temperaturas de funcionamiento, desde -52 °C hasta +177 °C (-62 °F hasta +350 °F), permiten que el 330101-00-85-05-01-05funcione en entornos agresivos. Los diseños patentados TipLoc y CableLoc mejoran la unión entre la punta de la sonda y la fijación del cable, con una resistencia a la tracción de 330 N (75 lbf), mientras que el cableado opcional FluidLoc evita la entrada de aceite y líquidos. El 330101-00-85-05-01-05sensor de proximidad 3300 XL de 8 mm es compatible con componentes de otras series 3300, lo que permite su sustitución, actualización o expansión del sistema de forma sencilla en aplicaciones de monitorización automatizada.
Aplicaciones
Aplicación: medición de la vibración radial en ejes
La 330101-00-85-05-01-05la sonda de proximidad 3300 XL de 8 mm mide la vibración radial en ejes de máquinas con cojinetes de película fluida. Con un rango lineal de 2 mm (80 mils) y una resistencia de salida de 50 Ω, la 330101-00-85-05-01-05proporciona datos precisos de vibración para sistemas de monitorización automatizada y mantenimiento predictivo.
Aplicación – Monitorización de los cambios en la posición del eje
La 330101-00-85-05-01-05sonda capta desplazamientos estáticos de la posición del eje de la máquina. Su carcasa de acero inoxidable roscada M10 × 1 (3/8-24 UNF), una profundidad máxima de rosca de 0,563 pulg. (14,3 mm) y un cable coaxial miniatura ClickLoc de 0,5 metros con protector del conector permiten una instalación flexible en espacios reducidos para configuraciones de medición automatizadas.
Aplicación – Adquisición de señales Keyphasor y de velocidad
La 330101-00-85-05-01-05la sonda de proximidad 3300 XL de 8 mm entrega señales Keyphasor y de velocidad con alta precisión. Su sensibilidad de alimentación inferior a 2 mV por voltio de entrada y su compatibilidad con cables de campo de calibre 16–24 AWG garantizan una transmisión constante de datos para sistemas de monitorización automatizada en entornos industriales.
Presupuesto
|
Temperatura de funcionamiento y almacenamiento: |
-52°C a +177°C (-62°F a +350°F) |
|
Sensibilidad de alimentación: |
Menos de 2 mV de cambio en el voltaje de salida por cada voltio de cambio en el voltaje de entrada |
|
Resistencia de salida: |
50 Ω |
|
Capacitancia del cable de extensión: |
69,9 pF/m (21,3 pF/pie) típico |
|
Cableado de campo: |
0,2 a 1,5 mm² (16 a 24 AWG) |
|
Rango lineal: |
2 mm (80 mils) |
Ventaja competitiva
Ventaja competitiva – Fijación segura de la sonda y el cable
Los diseños patentados TipLoc y CableLoc del 330101-00-85-05-01-05proporcionan una fuerte unión mecánica entre la punta de la sonda y el cable, lo que permite la monitorización automatizada sin necesidad de mantenimiento frecuente. El 330101-00-85-05-01-05puede soportar una fuerza de tracción de 330 N (75 lbf), asegurando un funcionamiento fiable.
Ventaja competitiva: operación en entornos de alta temperatura
La 330101-00-85-05-01-05la sonda opera desde -52 °C hasta +177 °C (-62 °F hasta +350 °F), lo que permite su uso en maquinaria industrial de alta temperatura, manteniendo mediciones precisas de posición y vibración.
Ventaja competitiva: transmisión fiable de la señal
La 330101-00-85-05-01-05la sonda de proximidad 3300 XL de 8 mm presenta una capacitancia del cable de extensión de 69,9 pF/m, lo que garantiza una salida de señal constante a lo largo de su cable de 0,5 metros y lecturas precisas en aplicaciones de supervisión automatizada.
