módulo de entrada/salida 135489-01, fabricantes, proveedores y fábrica chinos de módulos de entrada/salida 135489-01

Resumen

Lugar de origen:	Estados Unidos
Nombre de la marca:	Nevada doblada
Número de modelo:	135489-01
Detalles del embalaje:	Nuevo original, sellado de fábrica
Plazo de entrega:	5-7 días
Condiciones de pago:	T/T
Capacidad de suministro:	En stock

Especificaciones

Descripción	ESPECIFICACIÓN
Modelo	135489-01
Nombre de la parte	Módulo de E/S
Dimensiones	2,5 × 18,6 × 24 cm
Peso	0.94kg
Barreras internas	Con barreras internas (terminaciones internas, 4× proximidad/aceleración)
Voltagem de alimentación	23,9 V
Corriente de suministro	45,5 mA
Consumo de energía	1,09 W
Temperatura de funcionamiento (módulo de entrada/salida con terminación interna/externa)	-30 °C a +65 °C (-22 °F a +150 °F)
Temperatura de funcionamiento (módulo de entrada/salida con barrera interna)	0 °C a +65 °C (32 °F a +150 °F)
Temperatura de almacenamiento	-40°C a +85°C (-40°F a +185°F)
Humedad	95% no condensante
Requisitos de espacio en rack	1 ranura trasera de altura completa
Filtro radial directo de vibración	-3 dB entre 4 Hz y 4000 Hz o entre 1 Hz y 600 Hz, precisión ±1 %, programable por el usuario
Filtro de vibración radial de hueco	-3 dB a 0,09 Hz
Filtro de muesca para vibración radial (no a 1X)	60 cpm a 15,8× la velocidad de giro; Notch de Q constante; rechazo mínimo: -34,9 dB
Vibración radial Smax	0,125 a 15,8× la velocidad de giro
Filtro vectorial radial a 1X/2X	Q constante; rechazo mínimo: -57,7 dB
Precisión de la expansión axial y diferencial	±0,33 % de la escala completa típico; ±1 % máximo
Filtro directo de expansión axial y diferencial	-3 dB a 1,2 Hz
Filtro de hueco de expansión axial y diferencial	-3 dB a 0,41 Hz
Precisión directa y de holgura	±0,33 % de la escala completa típico; ±1 % máximo
precisión a 1X y 2X	±0,33 % de la escala completa típico; ±1 % máximo
Precisión de Smax	±5 % máximo

Descripción

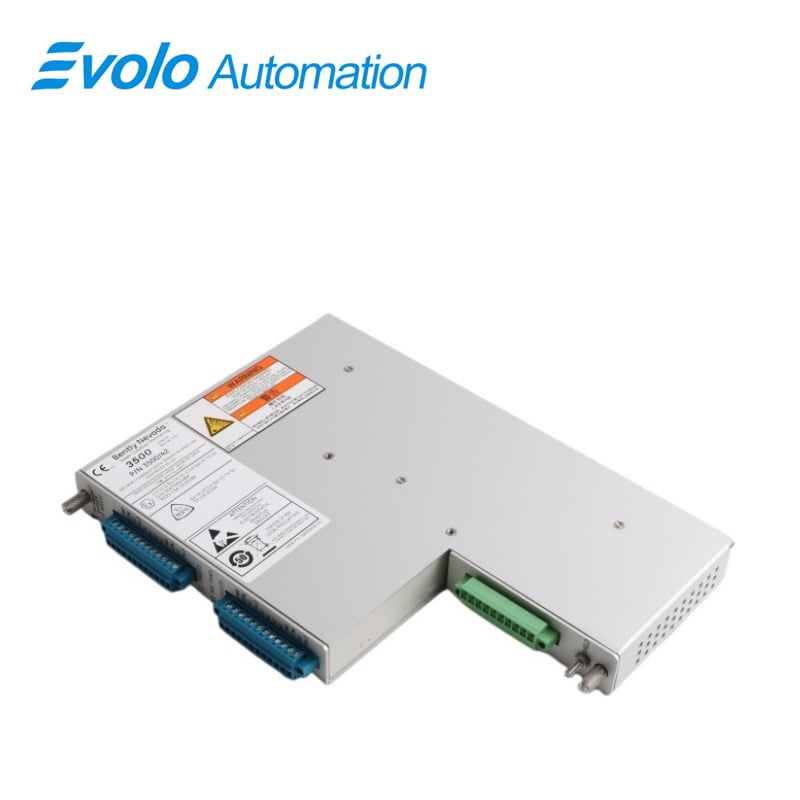

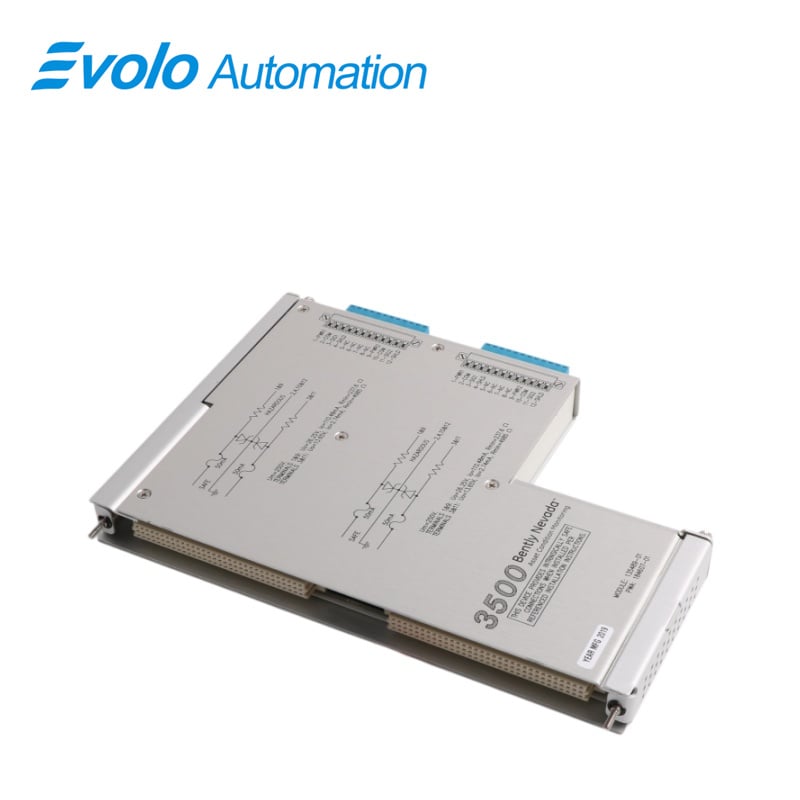

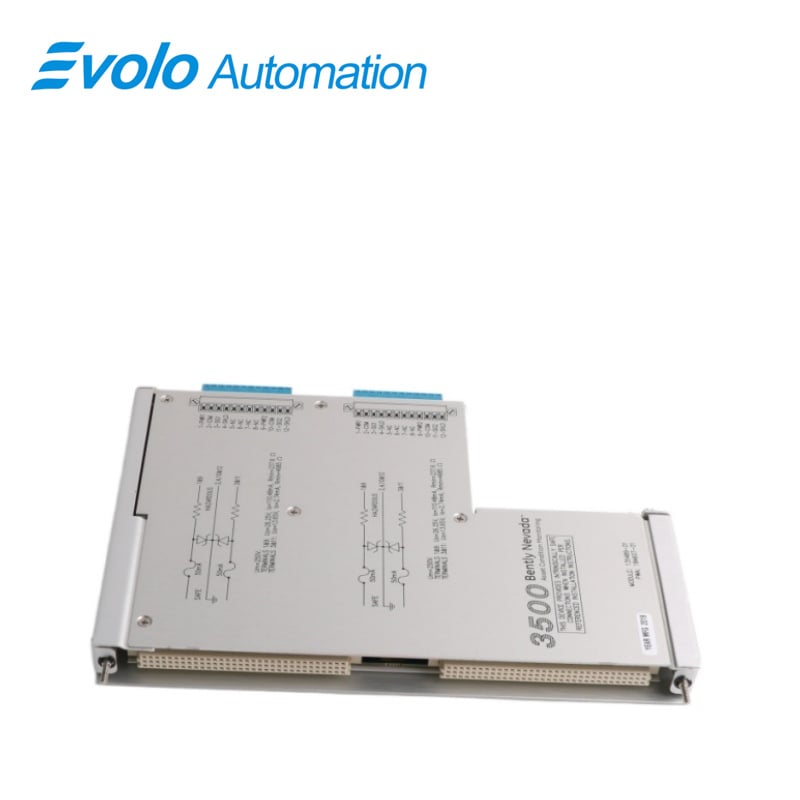

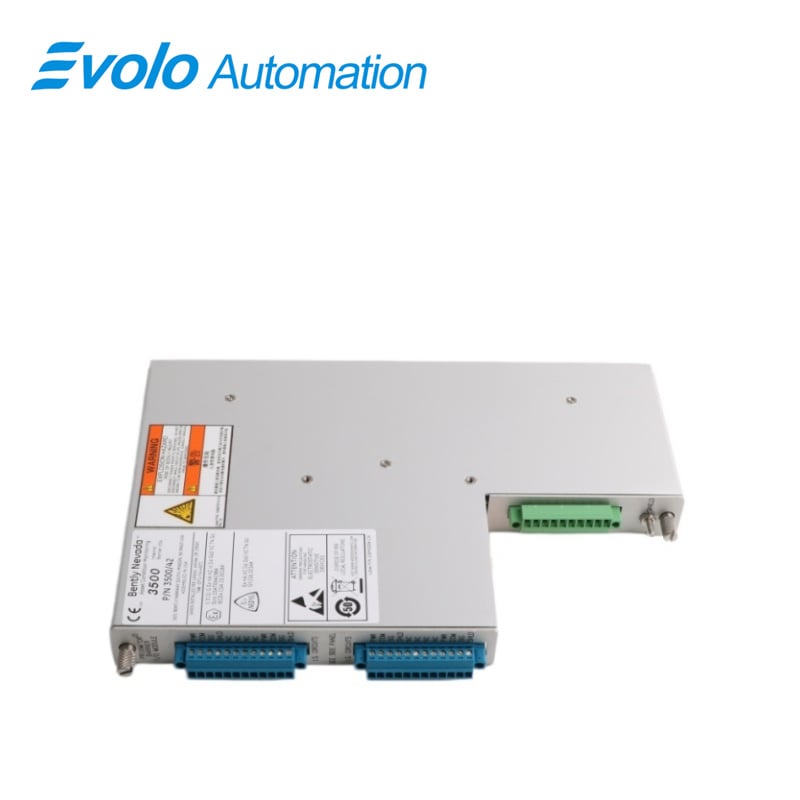

La 135489-01es un módulo de entrada/salida de alto rendimiento del sistema de monitorización sísmica de desplazamiento Bently Nevada 3500/42M. Este módulo se utiliza principalmente para conectar y supervisar sensores de corriente parásita y acelerómetros ubicados en zonas peligrosas. Impide eficazmente la entrada de energía insegura al campo, proporcionando una barrera de seguridad robusta para toda la cadena industrial de monitorización, al tiempo que garantiza la precisión de la supervisión.

Aplicaciones

Central eléctrica: sensores de desplazamiento del rotor de la turbina al sistema de protección, enviando señales al bastidor de control.

Planta química: transmisores de vibración del eje del compresor alternativo al armario de control, enviando señales de vibración.

Refinería: sensores de temperatura y alarmas de los rodamientos del ventilador principal a la sala de control, enviando señales de temperatura y estado.

Acero: sensores de velocidad del soplador del horno de altos hornos a la tarjeta de protección, enviando señales de frecuencia.

Solución de problemas y recomendaciones de mantenimiento

Resolución de problemas: Si el sistema informa un fallo de límite OK del sensor, compruebe la firmeza de la conexión del terminal interno del modelo 135489-01. Dado que este módulo integra una barrera de aislamiento, si el voltaje de salida se desvía de 23,9 V, verifique si un cortocircuito en el sensor aguas abajo ha activado la protección contra sobrecorriente.

Recomendaciones de mantenimiento: Dado que el límite superior de temperatura de funcionamiento para los módulos aislados es de 65 °C, se recomienda garantizar un buen espacio de ventilación en la parte trasera del bastidor. Durante la calibración anual, debe comprobarse cuidadosamente el rendimiento de supresión de los filtros vectoriales 1X/2X.

Preguntas frecuentes

P: ¿Lo hace? 135489-01¿El módulo incluye una barrera de seguridad y cuántos canales soporta?
R: Cuenta con una barrera de seguridad interna integrada y soporta 4 canales de desplazamiento/aceleración.

P: ¿Cuál es el voltaje de funcionamiento y el consumo de potencia de 135489-01durante su funcionamiento?
R: El voltaje de funcionamiento es de 23,9 V y el consumo total de potencia es de 1,09 W.

P: ¿Cuál es el rango de temperatura de la versión con barrera de seguridad de 135489-01?
A: El rango de temperatura de funcionamiento es de 0 °C a +65 °C.

P: ¿Cuál es el rendimiento del filtro vectorial 1X/2X de 135489-01?
A: Utiliza un factor Q constante, con una relación de rechazo mínima de -57,7 dB.

P: ¿Cuál es la precisión típica de medición del desplazamiento axial de 135489-01?
A: La precisión típica es de ±0,33 % de la escala completa.
