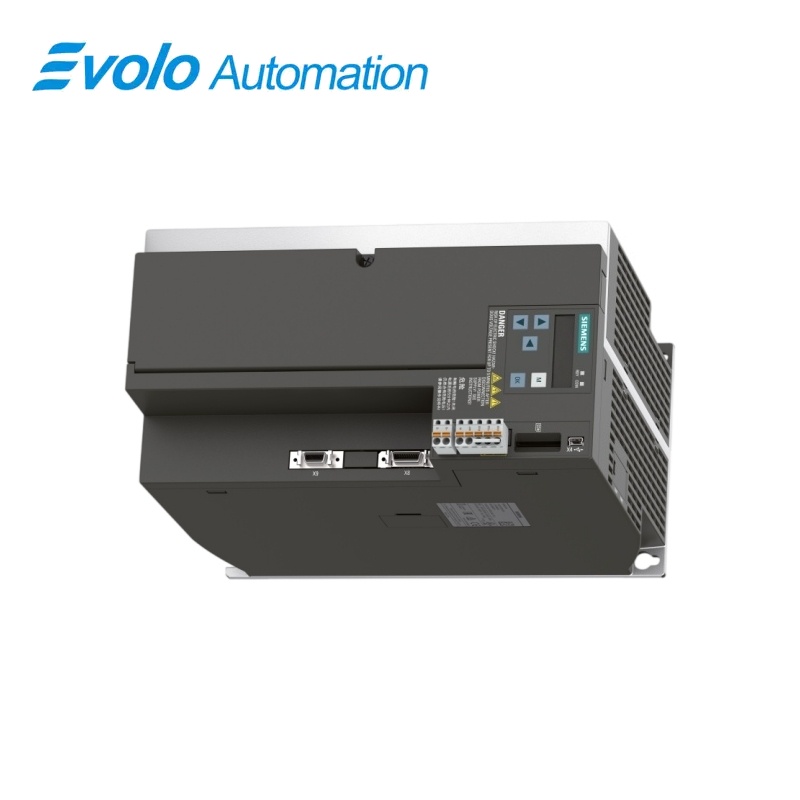

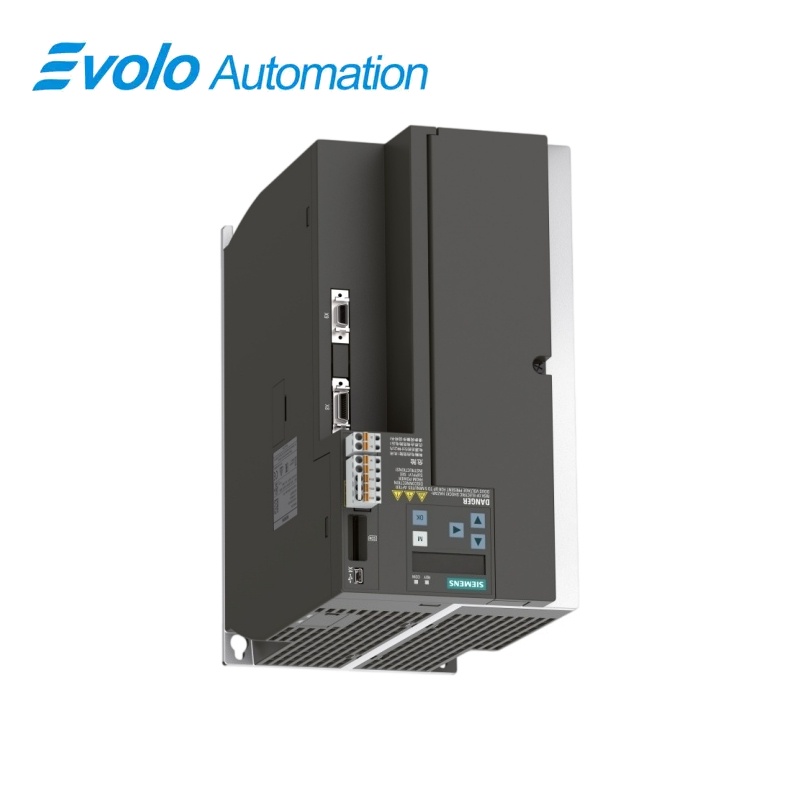

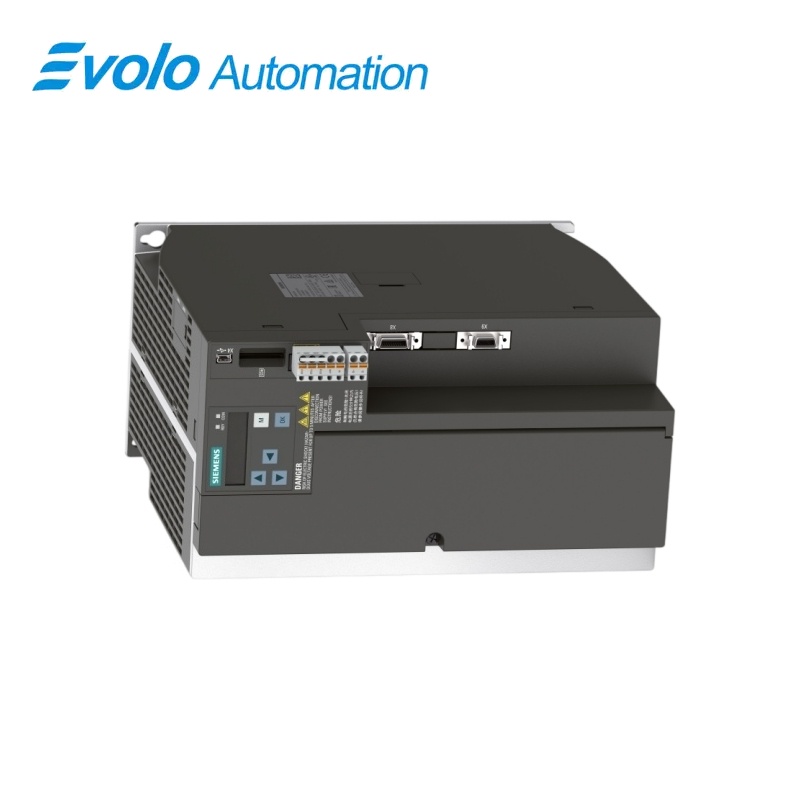

Siemens 6SL3210-5FE15-0UF0 SINAMICS V90 PROFINET 5 kW Κινητήρας Σερβο

Επισκόπηση

SINAMICS V90 • PROFINET ΑΞΟΝΑΣ ΕΛΕΓΧΟΥ ΘΕΣΗΣ

6SL3210-5FE15-0UF0 SINAMICS V90 PROFINET 5 kW Κινητήρας Ελέγχου Θέσης

Τριφασικός κινητήρας ελέγχου θέσης V90 με ονομαστική ισχύ 5 kW και ρεύμα 12,6 A, με επικοινωνία PROFINET και περίβλημα ψυχόμενο με ανεμιστήρα τύπου frame-size-C.

Σύνοψη

Μάρκα	Siemens
Μοντέλο	6SL3210-5FE15-0UF0
Τύπος προϊόντος	Ενεργοκίνηση
Κύρια λειτουργία	Έλεγχος κίνησης άξονα ελέγχου θέσης
Συμβατή Σειρά	SINAMICS V90

Έλεγχος PROFINET

Ο κινητήρας επικοινωνεί με το σύστημα αυτοματισμού μέσω PROFINET.

Ικανότητα σερβο εξόδου

Ονομαστικό ρεύμα εξόδου είναι 12,6 A, με μέγιστο ρεύμα εξόδου 37,8 A.

Διαστάσεις έτοιμες για εγκατάσταση σε πίνακα

Το περίβλημα FSC έχει διαστάσεις 140 × 260 × 240 mm και χρησιμοποιεί ψύξη με ανεμιστήρα.

Επισκόπηση προϊόντος

6SL3210-5FE15-0UF0 είναι η έκδοση PROFINET 5 kW του σερβοκινητήρα SINAMICS V90. Τροφοδοτείται από τριφασική γραμμή 380–480 V και παρέχει ελεγχόμενη έξοδο κινητήρα για τον σερβο άξονα.

Ο κινητήρας συνδυάζει επικοινωνία δικτύου με τέσσερις τυπικές ψηφιακές εισόδους και δύο ψηφιακές εξόδους. Ο σχεδιασμός του πίνακα πρέπει να λαμβάνει υπόψη την ψύξη με ανεμιστήρα, το εύρος λειτουργίας 0–45 °C και το περίβλημα IP20.

Εστίαση παραγγελίας: Ταίριασμα με τη διαμόρφωση άξονα PROFINET, το ρεύμα κινητήρα, την τριφασική τροφοδοσία και τη διάταξη πίνακα FSC με ψύξη ανεμιστήρα.

Βασικές λειτουργίες

Σερβο άξονας με δίκτυο

Το PROFINET συνδέει τον σερβοκινητήρα με το σύστημα ελέγχου.

Στάδιο κινητήρα

Ο κινητήρας έχει ονομαστική ισχύ 5 kW, ονομαστικό ρεύμα εξόδου 12,6 A και μέγιστο ρεύμα εξόδου 37,8 A.

Διεπαφή σήματος με καλωδιακή σύνδεση

Τέσσερις ψηφιακές είσοδοι και δύο ψηφιακές έξοδοι παρέχουν τοπικές συνδέσεις σημάτων μηχανήματος, εκτός από τη διεπαφή δικτύου.

Επίσημες προδιαγραφές

Τροφοδοσία Γραμμής	380–480 V, τριφασικό εναλλασσόμενο ρεύμα, −15 % / +10 %
Συχνότητα γραμμής	45–66 Hz
Ονομαστική Ισχύς Κινητήρα	5,00 kW
Ονομαστικό Ρεύμα Εξόδου	12,60 A
Μέγιστο ρεύμα εξόδου	37,80 A
Εύρος τάσης εξόδου	0 έως την τάση εισόδου
Εύρος συχνότητας εξόδου	0–330 Hz
Τυποποιημένες ψηφιακές είσοδοι	4
Ψηφιακές Έξοδοι	2
Επικοινωνία	PROFINET
Στον βαθμό προστασίας	IP20 / Ανοικτού τύπου σύμφωνα με το UL
Μέγεθος Πλαισίου	FSC
Διαστάσεις	140 × 260 × 240 χιλιοστά
Καθαρό βάρος	5,65 Kg
Μέθοδος Ψύξης	Αεραγωγός
Θερμοκρασία λειτουργίας	0–45 °C
Οθόνη αποθήκευσης	−40–70 °C
Μέγιστη Σχετική Υγρασία Λειτουργίας	90%

Επίσημη πηγή: Φύλλο τεχνικών προδιαγραφών Siemens V90 .

Συχνές Ερωτήσεις

Μπορώ να συνδέσω το 6SL3210-5FE15-0UF0 σε μονοφασική παροχή 230 V;

Ο μετατροπέας απαιτεί τριφασική γραμμή τροφοδοσίας 380–480 V με την καθορισμένη ανοχή −15 % / +10 %.

Πώς επικοινωνεί ο ελεγκτής με το 6SL3210-5FE15-0UF0;

Αυτή η παραλλαγή V90 επικοινωνεί μέσω PROFINET.

Πρέπει να χρησιμοποιήσω 37,8 A ως ονομαστική τιμή συνεχούς ρεύματος κινητήρα για το 6SL3210-5FE15-0UF0;

Το ονομαστικό έξοδο ρεύμα είναι 12,6 A, ενώ το 37,8 A είναι η μέγιστη τιμή εξόδου ρεύματος.

Πόσα ψηφιακά σήματα με σύρμα μπορώ να συνδέσω στο 6SL3210-5FE15-0UF0;

Ο μετατροπέας παρέχει τέσσερις τυπικές ψηφιακές εισόδους και δύο ψηφιακές εξόδους.

Μπορεί το 6SL3210-5FE15-0UF0 να λειτουργήσει στην καθορισμένη του ισχύς σε περίβλημα 50 °C;

Το καθορισμένο εύρος λειτουργικής θερμοκρασίας περιβάλλοντος είναι 0–45 °C, οπότε ένα περίβλημα 50 °C υπερβαίνει αυτό το εύρος.

Ποια διάταξη χώρου και ψύξης πρέπει να προετοιμάσω για το 6SL3210-5FE15-0UF0;

Προετοιμάστε ένα περίβλημα FSC με ψύξη με ανεμιστήρα διαστάσεων 140 × 260 × 240 mm, με τις απαραίτητες συνδέσεις καλωδίων και αποστάσεις εξαερισμού.

Μπορώ να ρυθμίσω συχνότητα εξόδου κινητήρα 400 Hz στο 6SL3210-5FE15-0UF0;

Το καθορισμένο εύρος συχνότητας εξόδου εκτείνεται από 0 έως 330 Hz.

Συμβατότητα & σημειώσεις παραγγελίας

Πριν παραγγείλετε το 6SL3210-5FE15-0UF0: Επιλέξτε την παραλλαγή PROFINET V90 και εξασφαλίστε τη συμβατότητα με τον κινητήρα, την τροφοδοσία γραμμής, την ονομαστική έξοδο 12,6 A, την καλωδίωση ψηφιακών σημάτων και τον χώρο περιβλήματος μεγέθους πλαισίου C.

Προετοιμασία περιβλήματος servo

• Παρέχετε τριφασική τροφοδοσία γραμμής 380–480 V, 45–66 Hz.
• Ρυθμίστε το δίκτυο ελέγχου για την παραλλαγή κινητήρα PROFINET.
• Διαστασιολογήστε την εντατικότητα λειτουργίας του κινητήρα σε σχέση με το ονομαστικό ρεύμα εξόδου 12,6 A.
• Διατηρήστε την αερισμό του ανεμιστήρα και την περιβάλλουσα θερμοκρασία λειτουργίας στο εύρος 0–45 °C.
